Si基近红外光电探测器总结

光电探测器技术的发展现状与趋势一、绪论光电探测器是指将光信号转换为电信号的器件，是现代光电技术的核心。

光电探测器具有高灵敏度、高分辨率、宽波长响应范围等优点，广泛应用于通讯、医疗、安防、航空航天、环境监测等领域。

本文就光电探测器技术的发展现状与趋势进行探讨。

二、发展现状1. 热释电探测器热释电探测器是一种新型的光电探测器，其工作原理是利用光辐射引起探测物质的温度变化，产生热释电效应，并将其转化为电信号。

与传统的半导体探测器相比，热释电探测器具有响应速度快、低噪声等优点，广泛应用于热成像、红外探测等领域。

2. 硅基光电探测器硅基光电探测器是一种典型的光电元件，以硅材料为基底制造。

硅基光电探测器具有成熟的制造工艺和高灵敏度、低噪声、快速响应等优点，是光通信、光计算、遥感、医疗等领域的重要器件。

3. 红外探测器红外探测器是一种高灵敏度、高分辨率的光电探测器。

随着红外光技术的不断发展，红外探测器的性能也逐步提高，应用范围更加广泛。

当前市场上主要的红外探测器有热释电探测器、光电二极管探测器、金属半导体场效应管探测器等。

三、技术趋势1. 制造工艺的进一步优化目前光电探测器制造的主要难点之一是如何控制材料的晶格和表面形貌，以提高器件的性能。

未来的发展趋势是对制造工艺进行进一步优化，采用新材料和新制造工艺，提高器件的光电转换效率、灵敏度和响应速度。

2. 对多模式光子探测器的研究多模式光子探测器是一种新兴的光电探测器，能同时探测多个光子的数量和时序信息。

它具有高精度、高响应速度等优点，在激光雷达、光子计算等领域具有广阔的应用前景。

3. 异质结构的研究异质结构是将两种不同的半导体材料通过层状堆叠制备而成的结构。

此类结构具有独特的电、光、力学与热学特性，被认为是制备高性能光电探测器的理想载体。

未来的发展趋势是对异质结构进行更为深入的研究，探索新的应用领域。

四、结论光电探测器技术在科学研究和工业生产中具有广泛的应用前景。

光电探测器原理与应用光电探测器是一种将光信号转化为电信号的器件，是现代光电技术中的重要组成部分，广泛应用于通信、医学、物理学等领域。

本文将从光电探测器的原理、种类以及应用进行探讨。

一、光电探测器的原理光电探测器的原理基于光电效应，即光能被物质吸收后，其中的光子能激发物质内部的电子从价带跃迁到导带，形成电子空穴对，产生电流和电势差，将光信号转换为电信号并放大处理。

而光电探测器的基本结构，则由光敏材料、光电转换部件、电荷放大器等组成，具有宽频带、高响应速度等特点。

二、光电探测器的种类光电探测器主要分为以下几种：①硅光电二极管硅光电二极管是一种常见的光电探测器，其结构简单，大小小巧，响应速度快，但灵敏度较低。

硅光电二极管的光电转换部件为PN结，探测范围为红外线波段。

②掺铟镓光电二极管掺铟镓光电二极管响应范围为近红外至中红外波段，具有较高的灵敏度和响应速度，广泛应用于红外光谱分析、制导弹道等领域。

③掺铊锗光电二极管掺铊锗光电二极管响应范围为中红外波段，具有较高的探测率和灵敏度，广泛应用于红外光谱分析、空间测量等领域。

④光电倍增管光电倍增管响应范围涵盖紫外线至近红外波段，具有高灵敏度、高信噪比和低失真等特点，广泛应用于低光强度信号的检测和测量。

⑤光伏噪声探测器光伏噪声探测器是一种激光光源的光功率变化探测器，响应波长范围覆盖整个光谱，具有高信噪比、高稳定性等特点，广泛应用于光通信、激光测距、光谱分析等领域。

三、光电探测器的应用光电探测器具有广泛的应用领域，其中主要包括：①光通信光电探测器在光通信中起到重要作用，光电二极管和光电倍增管是常用的探测器。

光电探测器接收光信号并转换为电信号，再经过解调和放大处理后，完成光通信中数据的传输和接收。

②光谱分析光电探测器在光谱分析领域中广泛应用，通过对不同波长的光线进行探测和分析，完成对样品的化学成分、结构和性质的测量和研究。

掺铟镓光电二极管和光伏噪声探测器是常用的光谱探测器。

硅基红外探测器件的光谱响应特性分析近年来，随着红外技术的广泛应用，硅基红外探测器件作为一种重要的红外探测技术，受到了越来越多的关注。

本文将对硅基红外探测器件的光谱响应特性进行分析。

1. 硅基红外探测器件的基本原理硅基红外探测器件利用硅材料的光电特性，通过探测物体发出的红外辐射来实现探测功能。

其基本原理是利用硅材料在受到红外辐射后，会产生电子和空穴对，通过外加电压或电场的作用，将电子和空穴分离，并形成电流信号，从而实现对红外辐射的探测。

2. 硅基红外探测器件的光谱范围硅基红外探测器件的光谱范围主要集中在长波红外（LWIR）和中波红外（MWIR）两个区域。

其中，LWIR波段通常涵盖了8-14微米的红外辐射，而MWIR波段通常涵盖了3-5微米的红外辐射。

3. 硅基红外探测器件的光谱响应特性硅基红外探测器件的光谱响应特性受到硅材料本身的能带结构和探测结构的影响。

在红外波段，由于硅材料的能带结构限制，其本身对红外辐射的吸收效果较弱。

因此，为了提高硅基红外探测器件的光谱响应特性，常常需要进行红外增强技术的应用。

4. 硅基红外探测器件的光谱增强技术为了增强硅基红外探测器件对红外辐射的吸收效果，研究人员采用了一系列的技术手段进行改进。

其中包括红外吸收材料的引入、探测结构的优化等。

通过这些技术手段，硅基红外探测器件的光谱响应特性得到了显著的提升。

5. 硅基红外探测器件的应用前景随着红外技术的不断发展和需求的增加，硅基红外探测器件在军事、安防、航天等领域有着广泛的应用前景。

其相比于其他红外探测技术，具有成本低、体积小、可靠性高等优势，因此备受关注。

综上所述，硅基红外探测器件具有良好的光谱响应特性，并且通过红外增强技术的应用，其光谱响应特性得到了进一步优化。

未来，随着技术的不断发展，硅基红外探测器件在红外领域的应用前景将更加广阔。

紫外探测器：碳化硅（SiC）材质，响应波段200-400nm。

应用：火焰探测和控制、紫外测量、控制杀菌灯光、医疗灯光的控制等。

————————————————————————————————————————————可见光探测器：硅（Si）材质，响应波段200-1100nm。

有室温、热电制冷两种形式，可以带内置前放，有多种封装形式可选。

主要用在测温、激光测量、激光检测、光通信等领域。

————————————————————————————————————————————红外探测器（1）：锗（Ge）材质，响应波段0.8-1.8um，有室温、热电制冷、液氮制冷三种形式，可以带内置前放，有多种封装形式可选。

主要应用在光学仪表、光纤测温、激光二极管、光学通信、温度传感器等————————————————————————————————————————————红外探测器（2）：铟钾砷（InGaAs）材质，响应波段0.8-2.6um，波段内可以进行优化。

有室温、热电制冷、液氮制冷三种形式，可以带内置前放，可以配光纤输出，多种封装形式可选。

主要应用在光通信、测温、气体分析、光谱分析、水分分析、激光检测、激光测量、红外制导等领域。

————————————————————————————————————————————红外探测器（3）：砷化铟（InAs）材质，响应波段1-3.8um，有室温和热电制冷两种，可以配内置前放，多种封装形式可选。

主要用于激光测量、光谱分析、红外检测、激光检测等领域。

红外探测器（4）：锑化铟（InSb）材质，响应波段2-6um，液氮制冷，可以带内置前放，多种封装形式可选。

主要应用在光谱测量、气体分析、激光检测、激光测量、红外制导等领域。

————————————————————————————————————————————红外探测器（5）：硫化铅（PbS）材质，响应波段为1-3.5um，有室温和热电制冷两种，可以带内置前放，多种封装形式可选。

硅基光电探测器的特性研究硅基光电探测器的特性研究摘要：硅基光电探测器是一种重要的光电器件，具有高灵敏度、广泛的波长范围、低成本和易于集成等优势。

本文对硅基光电探测器的特性进行了综述，并提出了进一步的研究方向。

引言随着信息技术的迅速发展，对高性能光电器件的需求不断增加。

硅基光电探测器作为一种重要的光电器件，具有高灵敏度、高速响应、低功耗、广泛的波长范围、低成本和易于集成等优点，已经广泛应用于通信、传感、医疗、安防等领域。

硅基光电探测器的特性研究对于进一步提高其性能和拓展应用具有重要意义。

硅基光电探测器的特性1. 高灵敏度硅基光电探测器的灵敏度是指其对光信号的敏感程度。

硅基光电探测器的灵敏度主要取决于两个方面：光电导增益和量子效率。

光电导增益是指光信号被转换为电信号的增益程度，它与硅基光电探测器的结构和工艺参数有关。

量子效率是指光信号转换为电信号的效率，它受到光的波长和入射角、表面缺陷和杂质等因素的影响。

目前，研究人员通过优化硅基光电探测器的结构，如引入薄膜和纳米颗粒等结构调控方法，以提高其光电导增益和量子效率，从而实现高灵敏度。

2. 广泛的波长范围硅基光电探测器在可见光和近红外光波段有良好的响应特性，波长范围一般介于400 nm到1600 nm之间。

然而，由于硅本身的能带结构限制，硅基光电探测器对于长波长红外光的响应较弱。

为了扩展硅基光电探测器的波长范围，研究人员采用了多种方法，如掺杂、异质结构、纳米结构等技术。

这些方法的应用不仅拓宽了硅基光电探测器的波长范围，还提高了光电转换效率和响应速度。

3. 低成本和易于集成硅作为地球上最常见的材料之一，具有成本低、可扩展性强和易于集成等特点。

硅基光电探测器采用的是标准的CMOS工艺，可以与传统的集成电路在同一芯片上制造，从而实现成本的降低和集成度的提高。

此外，硅基光电探测器还能与其他硅基光电器件集成，如光放大器和光调制器等，形成完整的光通信系统。

因此，硅基光电探测器在大规模应用和工业化生产方面具有显著优势。

红外光电探测器的工作原理红外光电探测器是一种能够感受和测量红外辐射的仪器，被广泛应用于人体检测、火灾报警、安防监控等领域。

本文将介绍红外光电探测器的工作原理及其常见类型。

工作原理红外光电探测器的工作原理基于与光电效应相关的物理现象。

光电效应是指当光子照射到金属表面时，会使得金属中的电子受到光子能量的激发而被激发出来。

这些激发的电子可以通过电路被收集和处理，从而实现对光电效应的测量。

红外光电探测器则是利用了众多的半导体材料可以感受不同频段的红外辐射的特性，以此实现对红外光辐射的探测。

当红外辐射照射到探测器的一个电极上时，会产生电子-空穴对，从而产生电流。

这个电流可以作为信号来记录红外光的强度及其他特征。

红外光电探测器的核心是一个叫做“红外探测器元件”的半导体结构。

这种半导体材料中加入了稀缺元素或杂质，使得其带活性能够感应到红外光辐射。

常见的红外光电探测器有单元探头式探测器、线性阵列探测器、面阵列探测器等多种类型。

面阵列探测器由多个探测器元件组成，可以识别红外图像，常用于红外成像和热成像的应用。

类型介绍热式红外探测器热式红外探测器是指通过温度变化来感应红外光。

这种探测器被广泛应用于温度测量和非接触式热成像测量中。

常见的热式红外探测器有热电偶、热敏电阻、铂电阻温度计等。

光电式红外探测器光电式红外探测器，也叫光敏红外探测器，是指通过光电效应来感应红外光。

光电式红外探测器被广泛应用于安防、人体检测、火灾报警等领域。

常见的光电式红外探测器有金属氧化物半导体（MOX）、钙钛矿等。

基于MEMS技术的红外探测器MEMS（Microelectromechanical Systems）技术是指微机电系统技术，其技术应用于探测器中，可实现非常小型化的红外探测模块，同时由于制造成本低廉，因此得到了广泛应用。

常见的基于MEMS技术的红外探测器有：铟锡氧化物探测器、毫米波阵列探测器、光子晶体探测器等。

总结红外光电探测器是一种利用众多半导体材料对红外辐射的感应和测量原理设计制造而成的高新技术探测器。

第1篇一、实验目的本次实验旨在通过实际操作，了解光电探测的基本原理和实验方法，掌握光电探测器的性能测试技术，并分析光电探测在现实应用中的重要性。

实验过程中，我们对光电探测器的响应特性、灵敏度、探测范围等关键参数进行了测试和分析。

二、实验原理光电探测器是一种将光信号转换为电信号的装置，广泛应用于光电通信、光电成像、环境监测等领域。

实验中，我们主要研究了光电二极管（Photodiode）的工作原理和特性。

光电二极管是一种半导体器件，当光照射到其PN结上时，会产生光生电子-空穴对，从而产生电流。

三、实验仪器与材料1. 光电二极管2. 光源（激光笔、LED灯等）3. 光电探测器测试仪4. 示波器5. 数字多用表6. 光纤连接器7. 光学平台8. 环境温度计四、实验步骤1. 光电二极管性能测试（1）将光电二极管与光源、测试仪连接，确保连接牢固。

（2）调整光源强度，观察光电探测器输出电流的变化，记录不同光照强度下的电流值。

（3）测试光电二极管在不同波长下的光谱响应特性，记录不同波长下的电流值。

2. 光电探测器灵敏度测试（1）调整环境温度，观察光电探测器输出电流的变化，记录不同温度下的电流值。

（2）改变光源距离，观察光电探测器输出电流的变化，记录不同距离下的电流值。

3. 光电探测器探测范围测试（1）在固定光源强度下，调整探测器与光源的距离，观察输出电流的变化，记录探测范围。

（2）在固定探测器与光源的距离下，调整光源强度，观察输出电流的变化，记录探测范围。

五、实验结果与分析1. 光电二极管性能测试实验结果表明，随着光照强度的增加，光电二极管输出电流逐渐增大。

在相同光照强度下，不同波长的光对光电二极管输出的电流影响不同，表明光电二极管具有光谱选择性。

2. 光电探测器灵敏度测试实验结果显示，随着环境温度的升高，光电二极管输出电流逐渐增大，表明光电探测器对温度具有一定的敏感性。

同时，在光源距离变化时，光电探测器输出电流也相应变化，说明光电探测器的探测范围与光源距离有关。

硅技术在红外探测器中的应用研究红外探测技术在近年来取得了很大的发展，成为了当今最为重要的探测技术之一。

而硅技术作为一种常见的制造技术，在红外探测器中也有着广泛的应用。

本文将对硅技术在红外探测器中的应用进行研究和介绍。

一、红外探测技术的概述红外光谱是指波长在0.75-1000微米范围内的光谱，其中的光子能量较小，与物质的能量差相近，能够与物质相互作用，因此红外光谱可以用来研究物质的分子结构和化学组成。

红外探测技术是利用物体发出或反射的红外辐射来进行物质分析和探测的技术。

它可以用来研究物体的温度、成分、形态等特征，具有非接触、高精度等优点，已广泛应用于通信、能源、医疗等领域。

二、硅技术在红外探测器中的应用硅是一种常见的半导体材料，具有良好的电学性能和机械性能，可以制备出高性能的红外探测器。

硅晶片制造技术已十分成熟，可以实现高精度加工，对于制造红外探测器来说具有重要意义。

硅技术在红外探测器中的应用主要有以下几个方面：1、硅基元件的制备硅基元件是指基于硅晶片制备的红外探测器元件。

硅材料的带隙能够嵌入在红外光谱范围内，可以感受到红外辐射，因此可以用来制备红外探测器。

例如，硅基热电探测器是利用硅材料的热电效应制备的，可以用于测量物体的热辐射特性。

硅基探测器还包括硅基光电探测器、硅基光调制器等。

硅基元件具有制备工艺简单、成本低廉等优点，在红外探测技术中应用广泛。

2、硅基微机电系统(MEMS)技术硅基微机电系统是一种集成了机械、电子、信息等多种功能的微型系统。

MEMS技术通过采用硅微加工工艺，制备出微型机械元件，并结合电子技术和信息技术，实现微型系统的功能。

在红外探测技术中，MEMS技术可以制备出高精度的微型传感器、微型反射镜等元件，可以用于实现微型光学元件的制备和探测。

3、硅基集成电路技术硅基集成电路技术是指利用硅作为集成电路载体制备出电路部件和功能，并将各种电路和器件集成在一起，形成能够实现复杂功能的集成电路。

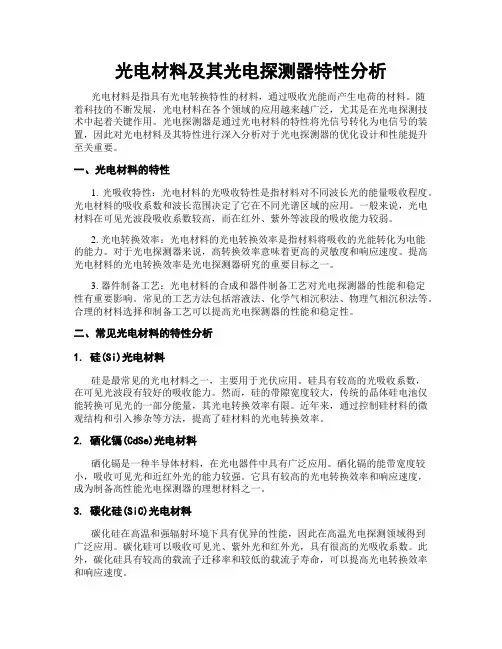

光电材料及其光电探测器特性分析光电材料是指具有光电转换特性的材料，通过吸收光能而产生电荷的材料。

随着科技的不断发展，光电材料在各个领域的应用越来越广泛，尤其是在光电探测技术中起着关键作用。

光电探测器是通过光电材料的特性将光信号转化为电信号的装置，因此对光电材料及其特性进行深入分析对于光电探测器的优化设计和性能提升至关重要。

一、光电材料的特性1. 光吸收特性：光电材料的光吸收特性是指材料对不同波长光的能量吸收程度。

光电材料的吸收系数和波长范围决定了它在不同光谱区域的应用。

一般来说，光电材料在可见光波段吸收系数较高，而在红外、紫外等波段的吸收能力较弱。

2. 光电转换效率：光电材料的光电转换效率是指材料将吸收的光能转化为电能的能力。

对于光电探测器来说，高转换效率意味着更高的灵敏度和响应速度。

提高光电材料的光电转换效率是光电探测器研究的重要目标之一。

3. 器件制备工艺：光电材料的合成和器件制备工艺对光电探测器的性能和稳定性有重要影响。

常见的工艺方法包括溶液法、化学气相沉积法、物理气相沉积法等。

合理的材料选择和制备工艺可以提高光电探测器的性能和稳定性。

二、常见光电材料的特性分析1. 硅(Si)光电材料硅是最常见的光电材料之一，主要用于光伏应用。

硅具有较高的光吸收系数，在可见光波段有较好的吸收能力。

然而，硅的带隙宽度较大，传统的晶体硅电池仅能转换可见光的一部分能量，其光电转换效率有限。

近年来，通过控制硅材料的微观结构和引入掺杂等方法，提高了硅材料的光电转换效率。

2. 硒化镉(CdSe)光电材料硒化镉是一种半导体材料，在光电器件中具有广泛应用。

硒化镉的能带宽度较小，吸收可见光和近红外光的能力较强。

它具有较高的光电转换效率和响应速度，成为制备高性能光电探测器的理想材料之一。

3. 碳化硅(SiC)光电材料碳化硅在高温和强辐射环境下具有优异的性能，因此在高温光电探测领域得到广泛应用。

碳化硅可以吸收可见光、紫外光和红外光，具有很高的光吸收系数。

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize highintegration, high performance, low power consumption and lowcost of photoelectric detector (Photodetector) andoptoelectronic integrated circuit (OEIC) has become a majornew challenge. Especially high response speed ，high quantumefficiency, and low dark current high-performancephotodetector, is not only the needs for development of opticalcommunication technology, but also realize the needs forsilicon-based optoelectronic integrated,has the very highresearch value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, anddiscusses the photodetector development direction in the next fewyears,the study of high performance photoelectric detector, thestructure, and related technology, manufacturing, has veryimportant practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

硅基光电材料的红外光谱特征研究光谱技术在材料科学研究中扮演着重要的角色。

本文旨在探讨硅基光电材料的红外光谱特征，并对其在红外应用领域的潜力进行分析。

1. 简介硅基光电材料是一类具有优异光学和电子性质的材料，被广泛用于光通信、光谱分析和红外探测等领域。

红外光谱技术是研究这些材料的重要手段之一，可以揭示其结构、成分以及光学性能。

2. 硅基光电材料的红外光谱测量硅基光电材料的红外光谱测量通常采用傅里叶变换红外光谱仪（FTIR），该仪器可以实现高分辨率和高灵敏度的红外光谱测量。

在测量前，样品通常会被制成薄膜或者颗粒，并采用透射或者反射模式进行测量。

3. 硅基光电材料红外光谱的特征硅基光电材料的红外光谱呈现出一系列特征峰，每个特征峰都对应着特定的化学键或者晶格振动。

常见的特征峰包括Si-O键的拉伸振动、Si-H键的弯曲振动以及Si-Si键的拉伸振动。

通过观察这些特征峰的位置、强度和宽度，可以分析材料的组成和结构。

4. 硅基光电材料红外光谱在应用中的意义硅基光电材料的红外光谱在许多应用领域具有重要意义。

其中一个重要的应用是红外光谱分析，通过分析材料的红外光谱可以确定其组分和结构。

此外，硅基光电材料的红外光谱还被广泛应用于红外探测器的设计和优化中。

5. 硅基光电材料红外光谱研究的进展和展望近年来，随着红外光学技术的发展，硅基光电材料红外光谱研究取得了重要进展。

例如，利用红外光谱技术可以实现对硅基光电材料的更深层次的探测和表征。

未来的发展方向包括研究更多硅基光电材料的红外光谱特征，并探索其在红外光学器件中的潜在应用。

结论硅基光电材料的红外光谱研究对于理解其结构、成分和光学性能具有重要意义。

红外光谱技术在分析硅基光电材料中的化学键和晶格振动方面发挥了关键作用。

随着红外光学技术的不断发展，我们有望进一步探索硅基光电材料的红外光谱特征，并将其广泛应用于红外光学器件的设计和优化中。

注：由于标题要求不出现在正文中，故此文未在正文中体现标题内容。

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

你是否真的了解红外光电探测器的工作原理光电探测器工作原理红外光电探测器的工作原理光电探测器的原理是由辐射引起被照射材料电导率发生更改。

光电探测器在军事和国民经济的各个领域有广泛用途。

红外光电探测器从本质上来说可以特别有效率的，与其可以防止四周可见光的干扰有极大地关系，它最大的特点就在于可以进行无接触的探测，而且不损伤被测物体，这是很多消费者都希望的。

目前的市面上来讲，它们由发送器、接收器和检测电路三个部分构成开来。

首先要让红外光电探测器的发送器部分对准目标进行光束的发射，假如探测的前方具有检测物体，这时发出的红外信号就会返回接收器，这样就感知到了物体的存在，接着输出信号。

这样看来，红外光电探测器的制作就很简单了，其实不然，它没有想象中的那么简单，生活中红外线无处不在，我们平常所用到的荧光灯都会存在红外光，太阳光线中也会有很强的红外光，人体也会发出红外光，对于红外光电探测器来说，这些都是干扰源，一旦红外光电探测器检测到的物体的红外线没有被接收到，这不就是误动作么，解决方法还是有的。

假如其他红外光照射到红外光电探测器上后，探测器的误动作就会发生，这个时候我们只要将红外光电探测器的红外光变成具有肯定频率的红外光之后，那么我们在接受器上九只会接收到具有此种频率的红外光，误报的几率就会大大缩小，其他红外光被拒之门外，这样一来，抗干扰本领也就有了快速的提高。

总而言之，红外光电探测器的普及也会伴随着人们的需求来进行更改，通过进一步的改善性能，信任红外光电探测器的将来将会更加明朗。

光电探测器的分类光电探测器是指利用辐射引起被照射材料电导率更改的物理现象的原理而制成的器件，其在军事和国民经济的各个领域有广泛用途。

光电探测器的分类：光电探测器分为光电二极管、雪崩光电管、四象限探测器、位敏探测器、波长感应探测器。

1、光电二极管（PIN）：应用于一般通用场合。

针对特别应用，可以加添探测器信号放大和探测器前置滤光片。

2、雪崩光电管（APD）：重要用于微弱信号场合，同时具备快速响应本领，可以供给各种尺寸和封装类型。
