阀门技术规格书样本

阀门技术规格书1. 项目简介1.1工程规模：2万吨/日，K总=1.48。

********污水处理厂位于*********区石河街道，以***铁路线为分割线，分为***服务片区和****服务片区，整体规划排水服务范围41.64 km2，北侧为**，西侧**，南侧和东侧为******排水片区。

服务范围内规划用地性质主要为居住用地、教育科研用地、商业服务设施用地和绿化用地。

1.2工程地点本项目工程地点：石河街道南1 号路南侧、哈大客运专线东侧。

总占地面积1.77hm2。

1.3处理工艺采用 MUNITANK（改良型交替式内循环反 应池）为主体的生物反应系统，深度处理采用高效沉淀池+滤布滤池工艺，出水经紫外线消毒达到国家一级A 排放标准排入厂区北侧柳条河，最终汇入渤海。

污泥“储泥池→浓缩机→污泥调理池→污泥深度脱水系统（隔膜压滤机）”工艺，近期污泥脱水至含水率≤60%后送至普湾经济区管委会指定地点处置，远期污泥运至污泥处理厂集中处置。

1.4自然条件：全区整体地势状况为南、北、东侧临山，地势较高；西侧及中部临海，地势较低。

*******经济区属暖温带季风气候 ，具有海洋气候特点，气候温和湿润，受东亚季风的影响，四季气候分明，冬季较长，夏季次之，春秋过渡季节最短。

多年平均相对湿度66%。

多年平均无霜日为254 天。

*******经济区因气候因素和自然地理条件影响，降水量的年际变化和年内分配都极不均匀，多年平均降水量为650mm，年内降水量多为7 月、8 月与9月份，降水量约占全年的62%。

多年平均蒸发量为878mm。

本区受季风影响，夏季多东南风，冬季多偏北风，累年最多风向为SSE 向。

1.5设计进、出水水质序号 水质指标项目 单位 浓度进水 出水1 CODcr mg/l ≤450 ≤ 502 BOD5 mg/l ≤220 ≤ 103 SS mg/l ≤300 ≤104 NH3-N mg/l ≤35 ≤5（8）5 TN mg/l ≤45 ≤156 TP mg/l ≤3 ≤0.57 PH 6-9 6-98 粪大肠菌群数 个/L ≤1000 2.招标要求详见招标文件第一册。

技术规格及要求（阀门）技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA 证书。

如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。

2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。

它包括运行条件、技术条件等。

3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。

供方应保证提供符合本技术条件和工业标准的优质产品。

4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。

5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。

第二节技术规格与要求1 / 181、技术规格1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。

1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。

1.8本次采购为长协招标，投标厂家分别报单价及总价。

2、特殊技术要求（1）产品需提供合格证及国家相关部门出具的检验报告。

2 / 18（2）未说明事项必须符合国家相关标准。

（3）如涉及厂家型号仅供参考。

阀门（采购）技术规格书编制：审核：批准：年月日阀门技术规格书模板一、总则1.1项目概述1.1.1本技术规格书适用于XXX装置阀门的招标采购工作。

1.1.2本技术规格书提出了阀门的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。

1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。

1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。

1.2项目描述及要求1.2.1 XXX装置需采购阀门X台，以满足现场生产需要和检维修作业需求。

1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的阀门图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。

1.2.3卖方对所有阀门零部件负有全责，包括分包或采购的产品。

1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。

1.2.5卖方应提供高质量的阀门，这些阀门应是成熟可靠、技术先进的产品。

1.2.6在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。

1.2.7本技术规格书为订货合同的附件，与合同正文具有同等效力。

第1页/ 共6页阀门技术规格书模板1.3设计依据1.4项目功能二、技术要求2.1相关标准规范JB4732—1995 《钢制压力容器—分析设计标准》JB4730—2005 《承压设备无损检测》JB4726—2000 《压力容器用碳素钢及低合金钢锻件》JB/T4709—2007《钢制压力容器焊接规程》JB4385—87 《锤上自由锻通用技术条件》GB3077—88 《合金结构钢技术条件》GB9948—2006 《石油裂化用无缝钢管》GB713—2008 《锅炉和压力容器用钢板》GB/T984—2001《堆焊焊条》GB/T1804—2000《一般公差未注公差的线性和角度尺寸的公差》GB/T191-2008《包装储运图示标志》从订货之日起至中标方开始投料加工制造之前，因标准、规程发生修改或变化，招标方有权提出补充要求，双方协商解决。

招标编号：_______华电望亭发电厂至无锡供热工程阀门技术规范书招标单位：XXXXX公司设计单位：南京苏夏工程设计有限公司2012年03月目录技术规范 (3)附录一供货范围 (14)附录二技术差异表 (18)附录三技术资料及交付进度 (20)附录四设备监造、检验和性能验收试验 (21)附录五技术服务和联络 (25)附录六分包与外购 (28)附录七包装、运输及储存 (29)附录八大（部）件情况 (30)附录九运行维护手册 (31)附录十投标人需要说明的其他技术问题 (32)技术规范1 总则1.1 本规范书适用于华电望亭发电厂至无锡供热工程的阀门。

它提出了蝶阀（包含电动蝶阀）、截止阀（含连续疏水及启动疏水所需截止阀）等设计、制造、结构、安装和试验等方面最基本的技术要求。

.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和相关的国际国内工业标准的优质产品。

1.3 如卖方有除本规范以外的其他要求，应以书面形式提出，经买卖双方讨论后载于本规范书。

1.4卖方应对阀门负有全责，即包括分包或采购的产品。

分包或采购的重要产品制造商应事先征得买方的认可。

1.5 本规范书所使用的标准若与卖方执行的标准发生矛盾时，按较严格的标准执行。

1.6 如卖方没有对本规范书提出书面异议，买方则可认为卖方提供的产品完全满足本规范书的要求。

卖方如对本招标文件有偏差（无论多少或微小）都必须清楚地表示在本规范书的附件“差异表”中。

1.7 本规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。

未尽事宜由双方协商解决。

1.8 在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。

2 工程概况2.1本次设备招标范围：华电望亭发电厂至无锡供热工程所有蒸汽管道的阀门。

2.2 气象条件年平均气温15.4 ℃最热月平均气温28.2 ℃最热月最热小时平均温度31.4 ℃一年中连续三次的最热日昼夜平均温度33.6 ℃极端最高温度39.1℃极端最低温度-11.3 ℃最冷月的平均温度 1.9 ℃采暖室外计算温度-3 ℃冬季通风室外计算温度 2 ℃夏季通风室外计算温度32 ℃空调设计夏季干球温度35.2 ℃空调设计夏季湿球温28.5 ℃冬季空调设计温度-6 ℃3 设计和运行条件3.1设计条件1#蒸汽管线设计参数为：压力1.6MPa（G），温度360℃；操作参数为：压力1.3MPa （G），温度355℃；2#蒸汽管线设计参数为：压力1.3MPa（G），温度320℃；操作参数为：压力0.9MPa （G），温度300℃；本设计蒸汽管线属压力管道GC2类。

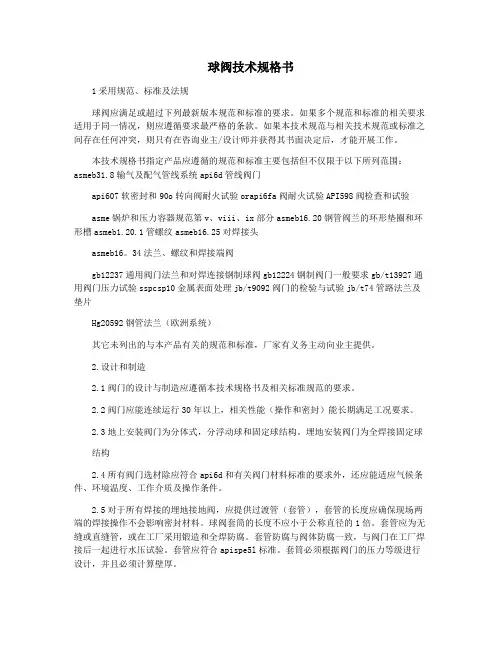

球阀技术规格书1采用规范、标准及法规球阀应满足或超过下列最新版本规范和标准的要求。

如果多个规范和标准的相关要求适用于同一情况，则应遵循要求最严格的条款。

如果本技术规范与相关技术规范或标准之间存在任何冲突，则只有在咨询业主/设计师并获得其书面决定后，才能开展工作。

本技术规格书指定产品应遵循的规范和标准主要包括但不仅限于以下所列范围：asmeb31.8输气及配气管线系统api6d管线阀门api607软密封和90o转向阀耐火试验orapi6fa阀耐火试验API598阀检查和试验asme锅炉和压力容器规范第v、viii、ix部分asmeb16.20钢管阀兰的环形垫圈和环形槽asmeb1.20.1管螺纹asmeb16.25对焊接头asmeb16。

34法兰、螺纹和焊接端阀gb12237通用阀门法兰和对焊连接钢制球阀gb12224钢制阀门一般要求gb/t13927通用阀门压力试验sspcsp10金属表面处理jb/t9092阀门的检验与试验jb/t74管路法兰及垫片Hg20592钢管法兰（欧洲系统）其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。

2.设计和制造2.1阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。

2.2阀门应能连续运行30年以上，相关性能（操作和密封）能长期满足工况要求。

2.3地上安装阀门为分体式，分浮动球和固定球结构。

埋地安装阀门为全焊接固定球结构2.4所有阀门选材除应符合api6d和有关阀门材料标准的要求外，还应能适应气候条件、环境温度、工作介质及操作条件。

2.5对于所有焊接的埋地接地阀，应提供过渡管（套管），套管的长度应确保现场两端的焊接操作不会影响密封材料。

球阀套筒的长度不应小于公称直径的1倍。

套管应为无缝或直缝管，或在工厂采用锻造和全焊防腐。

套管防腐与阀体防腐一致，与阀门在工厂焊接后一起进行水压试验。

套管应符合apispe5l标准。

套筒必须根据阀门的压力等级进行设计，并且必须计算壁厚。

技术规格书项目名称: 中国第一汽车集团公司技术中心乘用车所建设项目编制:审核:批准:中铁十三局集团有限公司5月13日技术规格书1、设备名称阀门2、数量以设计图纸为准3、供应商资质要求3.1具有独立法人资格的国内生产企业、在中国大陆注册的外国独资或中外合资企业。

3.2在中国大陆注册的外国独资或中外合资企业参加投标的设备应是在中国境内组装生产的产品。

3.3应提供企业的有效期内营业执照副本( 投标书内附复印件加盖企业印章) 。

3.4供货厂家应提供 ISO9000质量管理体系认证证书( 投标书内附复印件加盖企业印章) 。

4、技术要求4.0通用技术要求4.0.1 阀体上或铭牌上应明确标注阀门品牌, 规格口径, 阀体承压等信息。

4.0.2阀体铸造外观应光滑、无积瘤、砂眼等明显缺陷。

4.0.3阀门的连接法兰要求符合国家标准, 并在技术文件注明标准号。

4.0.4阀门规格、型号应完全符合图纸及计划要求。

4.0.5阀门可承受的工压应大于实际工作压力。

阀门关闭状况下的任何一侧应承受1.1倍阀门工压值, 且不渗不漏。

4.0.6阀门制造厂应严格遵守JB/T9092进行检验, 并提供第三方检验报告和标准要求提供的其它技术文件。

4.0.7按阀门类别分类提供单件样品。

4.0.8卖方应提供阀门的设计、制造、检验及试验所遵照的最新标准。

4.1衬胶涡轮蜗壳式蝶阀4.1.1主要适用于供排水系统, 作为调节和截流设备使用。

使用温度在85左右, 适用介质淡水污水。

4.1.2蝶阀制造标准GB12238-89\GB12220-89检验标准GB/T13927-92材料标准GB12227-89、 GB9876-884.1.3阀门阀体和阀板采用球墨铸铁, 阀体密封圈和转轴采用不锈钢。

4.1.4阀门内外腔表面喷涂醇酸磁漆, 该漆耐腐性好, 附着力强, 无毒等优点, 可防止阀门生锈, 延长阀门使用寿命, 法兰型法兰蝶阀具有双向密封性能。

具有非常明显的耐腐蚀优异性能。
