军用电子元器件的质量等级
根据发展的趋势， “七专”条件将逐步向元器件的国家军用标准（GJB）过渡。因此，以下将主要介绍元器件国家军用标准的有关情况。
从八十年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB体系，其中元器件的标准有规范、标准、指导性技术文件三种形式：
a.规范—主要包括：元器件的总规范和详细规范，这两种规范统称产品规范。
这种表征方式主要用于电容器、电阻器以及继电器等电子元件的可靠性要求及其评价方面。需要说明的是：由于这些元件以往的规范，均以“有可靠性指标的×××总规范（详细规范）”定名，而容易产生没有冠以“有可靠性指标的×××”就没有可靠性要求甚至无可靠性的误解。“有可靠性指标”英文缩写为“ER”是“Established Reliability”，其基本含义是“确立（或建立）可靠性”包括两方面的含义：一是确立可靠性保证要求，二是确立可靠性的量化值。就“确立可靠性保证要求”的含义而言，是军用电子元器件标准或规范共同的内容，而“确立可靠性的量化值”则是失效率等级表征可靠性保证要求的元件规范特有的内容。为了减少因标准名称而产生的误解，应当考虑用更为合适的修饰语，如可否用“规定失效率等级的×××等”替代“有可靠性指标的×××”来定名规范的名称。
我国于1979年发布了国家标准GB/T 1772-79《电子元器件失效率试验方法》，对有可靠性指标（ER）的军用元件，规定了失效率等级，该国标是参照采用了美军标MIL-STD-690B（1968）而制定的，一直沿用到九十年代初期。1996年发布了国家军用标准GJB2649-96，该国家军标等效采用了美军标MIL-STD-690C（1993），今后国军标有可靠性指标的贯标元件将主要采用GJB 2649-96。但目前大多数列入合格产品目录（QPL）中有可靠性指标的元件，仍沿用GB/T 1772-79规定的失效率等级，两者的失效率等级代号很易混淆，现将这两个标准失效率等级的分类及代号同时列于表2-1，供比较。
从八十年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB体系，其中元器件的标准有规范、标准、指导性技术文件三种形式：
a.规范—主要包括：元器件的总规范和详细规范，这两种规范统称产品规范。
这种表征方式主要用于电容器、电阻器以及继电器等电子元件的可靠性要求及其评价方面。需要说明的是：由于这些元件以往的规范，均以“有可靠性指标的×××总规范（详细规范）”定名，而容易产生没有冠以“有可靠性指标的×××”就没有可靠性要求甚至无可靠性的误解。“有可靠性指标”英文缩写为“ER”是“Established Reliability”，其基本含义是“确立（或建立）可靠性”包括两方面的含义：一是确立可靠性保证要求，二是确立可靠性的量化值。就“确立可靠性保证要求”的含义而言，是军用电子元器件标准或规范共同的内容，而“确立可靠性的量化值”则是失效率等级表征可靠性保证要求的元件规范特有的内容。为了减少因标准名称而产生的误解，应当考虑用更为合适的修饰语，如可否用“规定失效率等级的×××等”替代“有可靠性指标的×××”来定名规范的名称。
我国于1979年发布了国家标准GB/T 1772-79《电子元器件失效率试验方法》，对有可靠性指标（ER）的军用元件，规定了失效率等级，该国标是参照采用了美军标MIL-STD-690B（1968）而制定的，一直沿用到九十年代初期。1996年发布了国家军用标准GJB2649-96，该国家军标等效采用了美军标MIL-STD-690C（1993），今后国军标有可靠性指标的贯标元件将主要采用GJB 2649-96。但目前大多数列入合格产品目录（QPL）中有可靠性指标的元件，仍沿用GB/T 1772-79规定的失效率等级，两者的失效率等级代号很易混淆，现将这两个标准失效率等级的分类及代号同时列于表2-1，供比较。
军用电子元器件的质量等级
国军标名称
等效采用的美军标编号
1
GJB 33A-97
半导体分立器件总规范
MIL-S-19500H
2
GJB 597A-96
半导体集成电路总规范
MIL-M-38510G
3
GJB 2438-95
混合集成电路总规范
MIL-H-38534C
4
GJB 63B-2001
有可靠性指标的固体电解质钽电容器总规范
MIL-C-39003
下面对组成国家军用元器件标准体系的三种形式：规范、标准和指导性技术文件分别举例作简要的介绍。
1.1
元器件规范主要包括：元器件的总规范（通用规范）和详细规范两个层次。总规范对某一类元器件的质量控制规定了共性的要求，详细规范是对某一类元器件中的一个或一系列型号规定的具体的性能和质量控制要求，总规范必须与详细规范配套使用。元器件的产品规范是元器件生产线认证和元器件鉴定的依据之一，也是使用方选择、采购元器件的主要依据。
这种表征方式主要用于电容器、电阻器以及继电器等电子元件的可靠性要求及其评价方面。需要说明的是：由于这些元件以往的规范，均以“有可靠性指标的×××总规范（详细规范）”定名，而容易产生没有冠以“有可靠性指标的×××”就没有可靠性要求甚至无可靠性的误解。“有可靠性指标”英文缩写为“ER”是“Established Reliability”，其基本含义是“确立（或建立）可靠性”包括两方面的含义：一是确立可靠性保证要求，二是确立可靠性的量化值。就“确立可靠性保证要求”的含义而言，是军用电子元器件标准或规范共同的内容，而“确立可靠性的量化值”则是失效率等级表征可靠性保证要求的元件规范特有的内容。为了减少因标准名称而产生的误解，应当考虑用更为合适的修饰语，如可否用“规定失效率等级的×××等”替代“有可靠性指标的×××”来定名规范的名称。
等效采用的美军标编号
1
GJB 33A-97
半导体分立器件总规范
MIL-S-19500H
2
GJB 597A-96
半导体集成电路总规范
MIL-M-38510G
3
GJB 2438-95
混合集成电路总规范
MIL-H-38534C
4
GJB 63B-2001
有可靠性指标的固体电解质钽电容器总规范
MIL-C-39003
下面对组成国家军用元器件标准体系的三种形式：规范、标准和指导性技术文件分别举例作简要的介绍。
1.1
元器件规范主要包括：元器件的总规范（通用规范）和详细规范两个层次。总规范对某一类元器件的质量控制规定了共性的要求，详细规范是对某一类元器件中的一个或一系列型号规定的具体的性能和质量控制要求，总规范必须与详细规范配套使用。元器件的产品规范是元器件生产线认证和元器件鉴定的依据之一，也是使用方选择、采购元器件的主要依据。
这种表征方式主要用于电容器、电阻器以及继电器等电子元件的可靠性要求及其评价方面。需要说明的是：由于这些元件以往的规范，均以“有可靠性指标的×××总规范（详细规范）”定名，而容易产生没有冠以“有可靠性指标的×××”就没有可靠性要求甚至无可靠性的误解。“有可靠性指标”英文缩写为“ER”是“Established Reliability”，其基本含义是“确立（或建立）可靠性”包括两方面的含义：一是确立可靠性保证要求，二是确立可靠性的量化值。就“确立可靠性保证要求”的含义而言，是军用电子元器件标准或规范共同的内容，而“确立可靠性的量化值”则是失效率等级表征可靠性保证要求的元件规范特有的内容。为了减少因标准名称而产生的误解，应当考虑用更为合适的修饰语，如可否用“规定失效率等级的×××等”替代“有可靠性指标的×××”来定名规范的名称。
电子元器件的质量等级
电子元器件的质量等级汇总整理张增照目录1 元器件质量保证有关标准 (3)1.1 规范 (3)1.2 标准 (4)2 可靠性表征方式 (5)2.1 元件的失效率等级 (5)2.2 产品保证等级 (6)3 元器件的质量认证 (7)4 元器件的质量等级 (8)4.1 用于元器件生产控制、选择和采购的质量等级 (8)4.2 用于电子设备可靠性预计的质量等级 (10)4.3 元器件两种质量等级的比较 (10)5 元器件的选用与质量标记 (19)5.1 元器件的选用 (19)5.2 质量标记 (21)6 结束语 (22)1 元器件质量保证有关标准为了保证军用元器件的质量，我国制订了一系列的元器件标准。
在七十年代末期制订的“七专”7905技术协议和八十年代初期制订的“七专”8406技术条件（以下统称“七专”条件），“七专”技术条件是建立我国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）根据发展的趋势，“七专”条件将逐步向元器件的国家军用标准（GJB）过渡。
因此，以下将主要介绍元器件国家军用标准的有关情况。
从八十年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB体系，其中元器件的标准有规范、标准、指导性技术文件三种形式：a. 规范—主要包括：元器件的总规范和详细规范，这两种规范统称产品规范。
b. 标准—主要包括：试验和测量标准、质量保证大纲和生产线认证标准、元器件材料和零件标准、型号命名标准、文字和图形符号标准等；c. 指导性技术文件—主要包括：指导正确选择和使用元器件的指南、用于电子设备可靠性预计的手册、元器件系列型谱等。
根据我国的具体情况，军标分为国家军用标准、行业军用标准、企业军用标准三个级别。
下面对组成国家军用元器件标准体系的三种形式：规范、标准和指导性技术文件分别举例作简要的介绍。
国外军用电子元器件质量等级与国内对应一览表
国外军用电子元器件质量等级与国内对应一览表为了保证元器件的质量，我国制定了一系列的元器件标准。
在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议，已具备了军用器件标准的雏形，但标准是在改革开放之前制定的，有很多局限性，很难与国际接轨。
从80年代开始，我国标准化部门参照了美国军用标准（MIL）体系建立了GJB体系，元器件的标准有规范、标准、指导性文件等三种形式。
一、国内军用元器件质量分级二、美国军标质量等级体系：MIL-PRF-19500半导体器件试验总规范（依次低→高等级）单片微电路规范（依次低→高等级）B-2级：不完全符合MIL-STD-883的1.2.1节的要求，并按照政府批准文件，包括卖方等效的B级要求进行采购。
B-1级：完全符合MIL-STD-883（微电子器件试验方法和程序）的1.2.1节所要求，并按照标准军用图样（SMD –Standard Microcicuit Drawing），国防电子供应中心（DESC –DefenceElectronic Supply Center）图样或政府批准的其它文件进行采购。
即通常称883级，器件上有5962 –xxx号。
S-1级：完全按照MIL-STD-975（NASA标准的电子电气和机电源器件目录）或MIL-STD-1547（航天飞行器和运载火箭用元器件、材料和工艺技术要求）进行采购，并有采购机关的规范批准。
MIL-PRF-38534D混合集成电路规范（依次低→高等级）电阻、电容、电感元件MIL 标准中有可靠性指标的元件失效等级分五级MIL 标准中有可靠性指标的失效率等级和失效率的对应关系三、欧空局元器件半导体分立器件：ESA/SCC（Europe SpaceAgency/Space Componet Cooperation）5000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）微电路：ESA/SCC（Europe SpaceAgency/Space Componet Cooperation）9000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）电阻、电容、电感器件：ESA/SCC（Europe SpaceAgency/Space Componet Cooperation）3000和4000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）四、国外军用元器件与我国军用元器件质量等级对应关系半导体分立器件质量等级对应关系微电路质量对应等级阻容电感失效率等级对应参考来源：融融网及网络资料。
最新国内外军用电子元器件质量等级及对应情况汇编
国外军用电子元器件质量等级与国内对应情况为了保证元器件的质量，我国制定了一系列的元器件标准。
在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议，已具备了军用器件标准的雏形，但标准是在改革开放之前制定的，有很多局限性，很难与国际接轨。
从80年代开始，我国标准化部门参照了美国军用标准（MIL）体系建立了GJB体系，元器件的标准有规范、标准、指导性文件等三种形式。
2.美国军标质量等级体系：（1）B-2级：不完全符合MIL-STD-883的1.2.1节的要求，并按照政府批准文件，包括卖方等效的B级要求进行采购。
（2）B-1级：完全符合MIL-STD-883（微电子器件试验方法和程序）的1.2.1节所要求，并按照标准军用图样（SMD –Standard Microcicuit Drawing），国防电子供应中心（DESC –Defence Electronic Supply Center）图样或政府批准的其它文件进行采购。
即通常称883级，器件上有5962 –xxx号。
（3）S-1级：完全按照MIL-STD-975（NASA标准的电子电气和机电源器件目录）或MIL-STD-1547（航天飞行器和运载火箭用元器件、材料和工艺技术要求）进行采购，并有采购机关的规范批准。
电阻、电容、电感元件MIL 标准中有可靠性指标的元件失效等级分五级3.欧空局元器件半导体分立器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）5000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）微电路：ESA/SCC（Europe Space Agency/Space Componet Cooperation）9000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）电阻、电容、电感器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）3000和4000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）4.国外军用元器件与我国军用元器件质量等级对应关系阻容电感失效率等级对应。
质量等级说明
A5
在列入军用电子元器件合格制造厂目录（QML）的生产线生产的符合国军标的产品
混合集成电路
军品级
A6
符合国家标准，质量评定水平为K级产品（详见GB/T11498膜集成电路和混合膜集成电路分规范，用于鉴定批准和质量一致性检验的K级评定水平）；
补充说明：符合QZJ混合集成电路840616“七专”技术条件组织生产的产品
补充说明：符合原SJ 75、原SJ 1329、原SJ 2308的产品。
3
电容器
A2
按质量认证标准，经中国电子元器件质量认证委员会认证合格的产品。
补充说明：符合QZJ 840624“七专”技术条件的产品。
B1
按军用标准的筛选要求进行筛选的B2质量等级的产品。
补充说明：符合“七九〇五”七专质量控制技术协议组织生产的产品。
B2
符合GB/T 2693、GB/T 5968、GB/T 9322、GB/T 9324的产品。
补充说明：符合“七九〇五”七专质量控制技术协议组织生产的产品
B2
执行国家标准或行业标准的工业级产品
商业级
C
低档产品，其它民用或未知筛选等级的产品
3
电
容
器
玻璃釉电容器
3类瓷介电容器
军品级
A
按质量认证标准，经中国电子元器件质量认证委员会认证合格的产品
工业级
B1
（军筛）
按军用标准的筛选要求进行筛选的B2质量等级的产品
质量等级说明二
序号
器件类型
质量等级
具体说明
1
集成电路
C1
要求说明：符合GB/T 的Ⅰ类产品，补充说明：符合SJ331的Ⅲ类产品。
补充说明：符合SJ331-83的Ⅳ类产品。
在列入军用电子元器件合格制造厂目录（QML）的生产线生产的符合国军标的产品
混合集成电路
军品级
A6
符合国家标准，质量评定水平为K级产品（详见GB/T11498膜集成电路和混合膜集成电路分规范，用于鉴定批准和质量一致性检验的K级评定水平）；
补充说明：符合QZJ混合集成电路840616“七专”技术条件组织生产的产品
补充说明：符合原SJ 75、原SJ 1329、原SJ 2308的产品。
3
电容器
A2
按质量认证标准，经中国电子元器件质量认证委员会认证合格的产品。
补充说明：符合QZJ 840624“七专”技术条件的产品。
B1
按军用标准的筛选要求进行筛选的B2质量等级的产品。
补充说明：符合“七九〇五”七专质量控制技术协议组织生产的产品。
B2
符合GB/T 2693、GB/T 5968、GB/T 9322、GB/T 9324的产品。
补充说明：符合“七九〇五”七专质量控制技术协议组织生产的产品
B2
执行国家标准或行业标准的工业级产品
商业级
C
低档产品，其它民用或未知筛选等级的产品
3
电
容
器
玻璃釉电容器
3类瓷介电容器
军品级
A
按质量认证标准，经中国电子元器件质量认证委员会认证合格的产品
工业级
B1
（军筛）
按军用标准的筛选要求进行筛选的B2质量等级的产品
质量等级说明二
序号
器件类型
质量等级
具体说明
1
集成电路
C1
要求说明：符合GB/T 的Ⅰ类产品，补充说明：符合SJ331的Ⅲ类产品。
补充说明：符合SJ331-83的Ⅳ类产品。
国内外军用电子元器件质量等级及对应情况

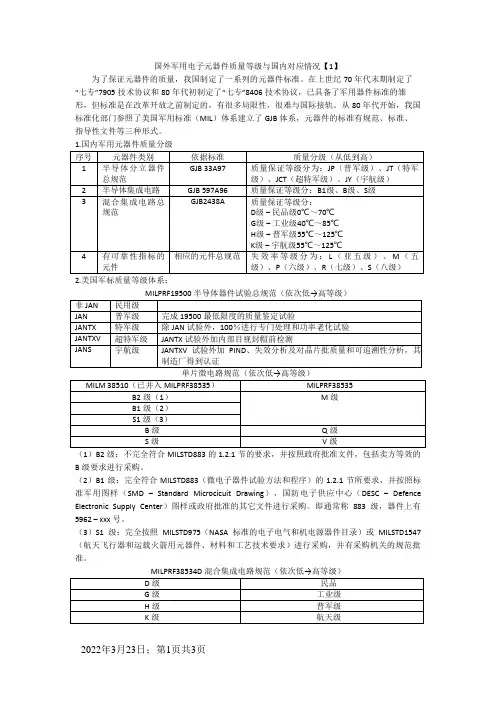

国外军用电子元器件质量等级与国内对应情况【1】为了保证元器件的质量，我国制定了一系列的元器件标准。
在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议，已具备了军用器件标准的雏形，但标准是在改革开放之前制定的，有很多局限性，很难与国际接轨。
从80年代开始，我国标准化部门参照了美国军用标准（MIL）体系建立了GJB体系，元器件的标准有规范、标准、指导性文件等三种形式。
2.美国军标质量等级体系：单片微电路规范（依次低→高等级）（1）B2级：不完全符合MILSTD883的1.2.1节的要求，并按照政府批准文件，包括卖方等效的B级要求进行采购。
（2）B1级：完全符合MILSTD883（微电子器件试验方法和程序）的1.2.1节所要求，并按照标准军用图样（SMD –Standard Microcicuit Drawing），国防电子供应中心（DESC –Defence Electronic Supply Center）图样或政府批准的其它文件进行采购。
即通常称883级，器件上有5962 – xxx号。
（3）S1级：完全按照MILSTD975（NASA标准的电子电气和机电源器件目录）或MILSTD1547（航天飞行器和运载火箭用元器件、材料和工艺技术要求）进行采购，并有采购机关的规范批准。
电阻、电容、电感元件 MIL 标准中有可靠性指标的元件失效等级分五级3.欧空局元器件半导体分立器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）5000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）微电路：ESA/SCC（Europe Space Agency/Space Componet Cooperation）9000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）电阻、电容、电感器件：ESA/SCC（Europe Space Agency/Space Componet Cooperation）3000和4000标准试验等级：B级、C级（从高到低）批接收等级：1级、2级、3级（从高到低）4.国外军用元器件与我国军用元器件质量等级对应关系半导体分立器件质量等级对应关系微电路质量对应等级阻容电感失效率等级对应。
电子元器件的质量等级
电子元器件质量等级为了保证军用元器件的质量，我国制订了一系列的元器件标准。
在七十年代末期制订的“七专”7905 技术协议和八十年代初期制订的“七专”8406 技术条件（以下统称“七专”条件），“七专”技术条件是建立我国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）根据发展的趋势，“七专”条件将逐步向元器件的国家军用标准（GJB）过渡。
因此，以下将主要介绍元器件国家军用标准的有关情况。
从八十年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB 体系，其中元器件的标准有规范、标准、指导性技术文件三种形式：a. 规范—主要包括：元器件的总规范和详细规范，这两种规范统称产品规范。
b. 标准—主要包括：试验和测量标准、质量保证大纲和生产线认证标准、元器件材料和零件标准、型号命名标准、文字和图形符号标准等；c. 指导性技术文件—主要包括：指导正确选择和使用元器件的指南、用于电子设备可靠性预计的手册、元器件系列型谱等。
根据我国的具体情况，军标分为国家军用标准、行业军用标准、企业军用标准三个级别。
1 元器件规范主要包括：元器件的总规范（通用规范）和详细规范两个层次。
表1 国军标总规范及其等效采用的美国军用标准序号国军标编号国军标名称等效采用的美军标编号1 GJB 33A-97 半导体分立器件总规范MIL-S-19500H2 GJB 597A-96 半导体集成电路总规范MIL-M-38510G3 GJB 2438-95 混合集成电路总规范MIL-H-38534C4 GJB 63B-2001 有可靠性指标的固体电解质钽电容器总规范MIL-C-390035 GJB 65B-99 有可靠性指标的电磁继电器总规范MIL-R-390162 标准是国家军用标准体系中除了规范、指导性技术文件以外的另一种形式。
电子元器件的质量与可靠性军用标准体系
10.2电子元器件的质量与可靠性军用标准体系10.2.1质量与可靠性军用标准体系军用电子元器件的质量与可靠性军用标准是当今我国军用电子元器件贯彻国家军用标准的主要依据，也是军用电子元器件研制、生产产品的质量认证、可靠性评价的重要依据。
已公布的军用电子元器件合格产品目录（QPL）中产品的鉴定，正准备实施发布的军用电子元器件合格生产厂目录（QML）的生产线质量认证等，也都是以相应的军用标准为依据的。
目前为保证产品质量并与国际标准接轨而推行的ISO9000和ISO14000质量体系认证，也完全是依据ISO9000(GB/T19000)和ISO14000标准来进行的。
我国军用电子元器件国家军用标准的制定是从20世纪80年代初期开始的。
我国第一个军用电子元器件国家军用标准GJB33-85（半导体分立器件总规范）是1985年颁发的。
到目前为止，我国已基本完成了能覆盖主要军用电子元器件门类的国家军用标准和行业军用标准的制定，以及几乎涉及到所有军用电子元器件门类的企业军用标准的制定。
所以，从应用标准的角度说，我国已基本形成了由国家军用标准、行业军用标准和企业军用标准为主要构成的军用电子元器件军用标准体系。
这一体系为我国“八五”、“九五”期间军用电子元器件贯彻国军标和科研试制成果的取得，起到了卓有成效的支撑保障作用。
10.2.2质量与可靠性标准体系构成若从军用电子元器件质量与可靠性军用标准的技术内涵来分析军用标准体系的构成，现在一般公认为军用标准体系应由三个层次来构成。
第一层次为质量与可靠性的基础标准，第二层次为质量与可靠性的保证标准，第三层次为质量与可靠性的技术方法标准。
1.基础标准一般包括定义、术语；通用规则；分类……等，现举例如下：定义与术语：GJB1405-92质量管理术语GJB2279热电子术语GJB2715国防计量通用术语通用规则：GJB/Z35-93元器件降额准则GJB/Z69-94军用标准的选用和剪裁导则GJB379A-92质量管理手册编制指南GJB1923-94军用数据元素定义表达的规则GJB2418-95军用文献主题词标引通则GJB299A电子设备可靠性预计手册GJB450装备研制与生产的可靠性通用大纲GJB368装备维修性通用规范分类：GJB1825-93军用标准物质分类与代码GJB832-90军用标准文献分类法GJB/Z37-93军用电阻器和电位器系列型谱GJB/Z38-93军用电容器系列型谱GJB/Z39-93军用继电器系列型谱GJB/Z40-93军用真空电子器件系列型谱GJB/Z41-93军用半导体分立器件系列型谱GJB/Z42-93军用微电路系列型谱2.保证标准保证标准包括质量与可靠性保证大纲、统计过程控制（SPC）体系、计量确认体系、生产线认证要求、产品的质量与可靠性保证要求……等。
电子元器件的质量等级
为了保证军用元器件的质量，我国制订了一系列的元器件标准。
在七十年代末期制订的“七专”7905 技术协议和八十年代初期制订的“七
专”8406 技术条件（以下统称“七专”条件），“七专”技术条件是建立我
国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）
根据发展的趋势，“七专”条件将逐步向元器件的国家军用标准（GJB）过渡。
因此，以下将主要介绍元器件国家军用标准的有关情况。
从八十年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB 体系，其中元器件的标准有规范、标准、指导性技术文件三种形式：
a. 规范—主要包括：元器件的总规范和详细规范，这两种规范统称产品规范。
b. 标准—主要包括：试验和测量标准、质量保证大纲和生产线认证标准、元器件材料和零件标准、型号命名标准、文字和图形符号标准等；
c. 指导性技术文件—主要包括：指导正确选择和使用元器件的指南、用于电子设备可靠性预计的手册、元器件系列型谱等。
根据我国的具体情况，军标分为国家军用标准、行业军用标准、企业军用标准三个级别。
1 元器件规范主要包括：元器件的总规范（通用规范）和详细规范两
个层次。
表1 国军标总规范及其等效采用的美国军用标准
2 标准是国家军用标准体系中除了规范、指导性技术文件以外的另一种形式。
表2 国军标方法标准及其等效采用的美国军用标准
3 元器件的质量等级
表3 国军标元器件质量分级。
