国家开放大学电大专科《数控机床电气控制》2023期末试题及答案（试卷号：2432）国家开放大学电大专科《数控机床电气控制》2023期末试题及答案（试卷号：2432）盗传必究一、单选题（每小题3分．共54分） 1．按照电动机学原理，当( )的定子三相绕组接通三相交流电源时，就会产生旋转磁场。
A．交流电动机 B．直流电动机 C．步进电动机2．( )是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。
它直观、易懂，是目前应用最多的一种编程语言。
A．语句表 B．梯形图 C．功能表图 3．目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变( )进行调速。
A.定子供电频率 B．磁极对数 C．定子供电电压 4．位置检测装置输出信号的变化量相对于输入信号变化量的比值为( )。
A．灵敏度 B．测量范围 C．零漂 5.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置电气控制系统图是( )。
A．电气原理图 B．电器元件布置图 C．电器安装接线图6．由于( )存在着一些固有的缺点（比如，有电刷，限制了转速的提高，而且结构复杂，价格贵），使其应用范围受到限制。
A．直流伺服电动机 B．交流伺服电动机 C．步进电动机7．( )又称主轴准停控制，即当主轴停止时能控制其停在固定位置。
A．开环控制 B．主轴定向控制 C．辅助控制8．位置检测装置能检测的最小位置变化量称作分辨率。
位置检测装置的分辨率应适当( )机床加工精度。
A.高于 B．低于 C．等于 9．( )一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。
A．直线控制的数控机床 B．轮廓控制的数控机床 c．点位控制的数控机床 10．采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( )。
A．绝对测量 B．直接测量 C．间接测量11．数控机床的进给运动是由( )完成的。
（1）简述数控机床的发展趋势。
P9 1、高速度与高精度化2、多功能化3、智能化4、高的可靠性（2）简述数控机床各基本组成部分的作用。
P41、控制介质：是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。
2、数控系统：数控系统是机床实现自动加工的核心，是完成数字信息运算处理和控制的计算机。
3、伺服系统：是数控系统和机床本体之间的电传动联系环节。
4、反馈装置：其作用是检测速度和位移，并将信息反馈给数控装置，构成闭环控制系统。
5、机床本体：机床本体是数控机床的机械结构实体，是用于完成各种切割加工的机械部分。
6、辅助装置（3）简要说明数控机床的主要工作过程。
P21、根据零件加工图样进行工艺分析，确定加工方案、工艺参数和位移数据2、用规定的程序代码格式编写零件加工程序单，或用自动编程软件进行工作，直接生成零件的加工程序3、程序的输入和输出4、将输入到数控单元的加工程序进行试运行、刀具路径模拟等5、通过对机床的正确操作，运行程序，完成零件加工（1）数控机床的机械结构应具有良好的特性，主要包括哪些方面？1）高的静、动刚度及良好的抗振性能；2）良好的热稳定性；3）高的灵敏度；4）高人性化操作（2）数控机床的主轴变速方式有哪几种？试述其特点及应用场合。
1. 带有变速齿轮的主传动特点：通过少数几对齿轮降速，扩大输出扭矩，以满足主轴低速时对输出扭矩特性的要求。
应用：大、中型数控机床采用这种变速方式。
2. 通过带传动的主传动特点：电动机本身的调速就能够满足要求，不用齿轮变速，可以避免齿轮传动引起的振动与噪声。
它适用于高速、低转矩特性要求的主轴。
常用的是三角带和同步齿形带。
应用：这种传动主要应用在转速较高、变速范围不大的机床。
3. 用两个电动机分别驱动主轴特点：这是上述两种方式的混合传动，具有上述两种性能。
高速时电动机通过皮带轮直接驱动主轴旋转，低速时，另一个电动机通过两级齿轮传动驱动主轴旋转，齿轮起到降速和扩大变速范围的作用，这样就使恒功率区增大，扩大了变速范围。
最新国家开放大学电大《数控机床》网络课形考网考作业及答案 - 写写帮文库最新国家开放大学电大《数控机床》网络课形考网考作业及答案 100%通过考试说明：2021年秋期电大把该网络课纳入到“国开平台”进行考核，该课程共有4个形考任务，针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核及教学考一体化答案，敬请查看。
课程总成绩=形成性考核×50%+终结性考试×50%形考任务1一、单项选择题（每小题3分，共66分）题目1数控机床指的是（），对机床的加工过程进行自动控制的一类机床。
选择一项：a.装备了PLC的机床b.装备了APC的机床c.装备了ATC的机床d.装备了NC或CNC系统的机床题目2（）属于数控机床的机床本体。
选择一项：a.光栅尺b.伺服电机c.自动换刀装置d.床身题目3（）属于数控机床的反馈装置。
选择一项：a.液压控制系统b.自动换刀装置c.伺服电机d.光栅题目4（）属于数控机床的辅助装置。
选择一项：a.床身b.润滑装置c.伺服电机d.立柱题目5（）属于数控机床的伺服系统。
选择一项：a.自动换刀装置b.数控装置c.伺服电机d.进给机构题目6（）是机床实现自动加工的核心。
选择一项：a.伺服系统b.机床本体c.反馈装置d.数控系统题目7按照工艺用途分类，数控铣床属于（）数控机床。
选择一项：a.金属切削类b.金属成形类c.特种加工类d.其他类型题目8按照运动轨迹控制分类，加工中心属于（）。
选择一项：a.点位控制b.轮廓控制c.直线控制d.远程控制题目9欲加工一条与X轴成60°的直线轮廓，应采用（）数控机床。
选择一项：a.点位控制b.以上答案都不对c.直线控制d.轮廓控制题目10全闭环控制数控机床比开环及半闭环控制数控机床（）。
国家开放大学2022年秋季《数控机床》形成性考核形考作业1（25分）一、单项选择题（每小题3分，共66分）1.数控机床指的是（），对机床的加工过程进行自动控制的一类机床。
A.装备了PLC的机床B.装备了ATC的机床C.装备了NC或CNC系统的机床的机床2.（）属于数控机床的机床本体。
A.自动换刀装置B.伺服电机C.光栅尺D.床身3.（）属于数控机床的反馈装置。
A.自动换刀装置B.伺服电机C.光栅4.（）属于数控机床的辅助装置。
A.润滑装置B.伺服电机C.立柱D.床身5.（）属于数控机床的伺服系统。
A.自动换刀装置B.伺服电机C.进给机构6.（）是机床实现自动加工的核心。
A.机床本体B.数控系统C.伺服系统D.反馈装置7.按照工艺用途分类，数控铣床属于（）数控机床。
A.特种加工类B.金属切削类C.金属成形类8.按照运动轨迹控制分类，加工中心属于（）。
A.点位控制B.轮廓控制C.直线控制D.远程控制9.欲加工一条与X轴成60°的直线轮廓，应采用（）数控机床。
A.点位控制B.直线控制C.轮廓控制10.全闭环控制数控机床比开环及半闭环控制数控机床（）。
A.稳定性好B.故障率低C.精度低D.精度高11.（）数控机床只有控制信息的前向通道，没有检测装置，不具有反馈环节。
结构简单、调试方便、容易维修、成本较低，但其控制精度不高。
A.全闭环控制B.半闭环控制C.开环控制12.数控机床使用反馈装置的作用是为了（）。
A.提高机床的安全性B.提高机床的使用寿命C.提高机床的定位精度、加工精度D.提高机床的灵活性13.（）数控机床的反馈装置安装在数控机床终端移动部件上，其加工精度高，移动速度快，但调试和维修比较复杂，成本高。
A.开环控制B.全闭环控制C.点位控制14.数控机床全闭环进给伺服系统与半闭环进给伺服系统的主要区别在于（）。
A.位置控制器B.反馈单元的安装位置C.伺服控制单元D.数控系统性能优劣15.数控机床按运动轨迹控制分为点位控制数控机床、直线控制数控机床和（）数控机床。
国家开放大学电大专科《数控机床电气控制》分析题题库及答案（试卷号：2432）国家开放大学电大专科《数控机床电气控制》分析题题库及答案（试卷号：2432）盗传必究分析题1．数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些不确定的有害的电气瞬变现象。
这些瞬变现象会使数控系统出现异常情况，引起故障。
为此数控机床可以采用哪些抗干扰措施？答：(1)减少供电线路干扰数控机床的安置要远离中频、高频的电气设备；要避免大功率起动、停止频繁的设备，电火花设备同数控机床位于同一供电干线上，最好是采用独立的动力线供电。
（4分）(2)减少机床控制中的干扰。
（3分）(3)屏蔽屏蔽技术利用金属材料制成容器，将需要防护的电路或线路包在其中，可以防止电场或磁场的耦合干扰。
（3分）(4)保证“接地”良好“接地”是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过“接地”这条途径对机床起作用的。
（4分） 2.数控机床的基本组成如图所示，试分析说明控制系统各部分的作用。
答：输入／输出装置：数控系统中的人机交互设备，它能进行加工数据的输入和输出。
（3分）数控装置是数控系统的核心，数控装置实际上就是微型计算机系统。
（3分）伺服驱动装置是数控机床的执行机构，是数控系统和机床本体之间的电气联系环节。
（3分）位置检测装置用来检测工作台的实际位移或丝杠的实际转角。
（3分）机床电气逻辑控制装置对主轴起／停、换刀、冷却液开／停等辅助功能进行控制。
（2分）3.数控机床的基本组成如图所示，试分析说明控制系统各部分的作用。
答：输入／输出装置：数控系统中的人机交互设备，它能进行加工数据的输入和输出。
（3分）数控装置是数控系统的核心，数控装置实际上就是微型计算机系统。
（3分）。
伺服驱动装置是数控机床的执行机构，是数控系统和机床本体之间的电气联系环节。
（3分）位置检测装置用来检测工作台的实际位移或丝杠的实际转角。
（3分）机床电气逻辑控制装置对主轴起／停、换刀、冷却液开／停等辅助功能进行控制。
国开电大数控机床形考任务综合练习答案题目1：开环数控题目2：X、Z题目3：滚珠丝杠题目4：耐磨性能一般题目5：光栅尺题目6：卧式题目7：坐标轴运动的位置题目8：全功能数控车床题目9：6题目10：几何精度和定位精度题目11：对题目12：对题目13：对题目14：对题目15：错题目16：错题目17：错题目18：错题目19：对题目20：错题目21：对题目22：对题目23：错题目24：错题目25：错题目26：对题目27：对题目28：对题目29：对题目30：对题目31：对题目32：错题目33：错题目34：错题目35：错题目36：错题目37：对题目38：错题目39：对题目40：子问题 1：数控系统题目41：子问题 1：工艺用途题目42：子问题 1：传动效率; 子问题 2：传动平稳题目43：子问题 1：鼓轮式题目44：子问题 1：机械手换刀题目45：子问题 1：切削精度题目46：子问题 1：提高机床的定位精度和加工精度题目47：子问题 1：主轴轴线; 子问题 2：工作台题目48：子问题 1：车削中心题目49：子问题 1：刀具硬度; 子问题 2：工件材料题目50：子问题 1：承载能力; 子问题 2：工作行程题目51：子问题 1：高速化; 子问题 2：多功能; 子问题 3：高可靠性题目52：子问题 1：反向传动; 子问题 2：轴向题目53：子问题 1：垫片调隙; 子问题 2：齿差调隙; 子问题 3：螺纹调隙题目54：子问题 1：数控机床热变形题目55：子问题 1：球杆仪; 子问题 2：主轴与工作台; 子问题 3：车床的主轴题目56：子问题 1：高题目58：子问题 1：轮廓控制题目59：子问题 1：车削中心题目60：子问题 1：链式题目61：子问题 1：可以加工题目62：子问题 1：全闭环控制; 子问题 2：位置检测装置; 子问题 3：控制值题目63：子问题 1：人机界面题目64：子问题 1：机械故障; 子问题 2：电气故障题目65：子问题 1：定位精度题目66：子问题 1：刚性高题目67：子问题 1：镗铣加工中心; 子问题 2：钻削加工中心; 子问题 3：复合加工中心题目68：子问题 1：滑动导轨; 子问题 2：滚动导轨; 子问题 3：静压导轨题目69：子问题 1：转速高、功率大; 子问题 2：迅速可靠; 子问题 3：耐磨性高题目70：子问题 1：箱体类题目71：子问题 1：电主轴题目72：子问题 1：金属材料的硬度和韧性题目73：子问题 1：水平床身; 子问题 2：加工工艺性; 子问题 3：运动精度题目74：子问题 1：气动装置; 子问题 2：不污染题目75：子问题 1：导向精度高、良好的摩擦特性足够的刚度题目76：子问题 1：四轴联动题目77：子问题 1：位移题目78：子问题 1：热对称题目79：子问题 1：放电加工题目80：子问题 1：半闭环控制题目81：子问题 1：基础支承件; 子问题 2：静止或运动题目82：子问题 1：开环控制题目84：子问题 1：倾斜床身; 子问题 2：排屑; 子问题 3：冷却液题目85：子问题 1：定位精度题目86：子问题 1：提高反向传动精度和轴向刚度题目87：子问题 1：滑动导轨、滚动导轨和静压导轨题目88：子问题 1：对机床热源进行强制冷却题目89：子问题 1：步进电机; 子问题 2：单片机; 子问题 3：数控系统题目90：答：数控车床机械结构，由主轴传动机构、进给传动机构、工作台、床身等部分组成，数控车床本体结构特点包括下面几个方面：（1）采用高性能的主轴部件。
形成性考核四1.数控电路图符号位置的索引代号第二部分代表( )。
单选题 (4 分)A.页次B.图区编号C.部件代号D.图号2.控制数控机床水泵电路，其控制电回路使用()。
单选题 (4 分)A.继电器的触点B.交流接触器的常闭触点C.交流接触器的常开触点D.继电器的线圈3.不属于数控系统RS232 接口特性定义的是（）。
单选题 (4 分)A.数据停止位B.数据位C.数据起始位D.奇偶校验4.宏程序中（）的用途在数控系统中是固定的。
单选题 (4 分)A.程序变量B.系统变量C.局部变量D.全局变量C数控机床中的可编程控制器得到控制指令后，可以去控制机床( )。
单选题 (4 分)A.主轴变速与工作台进给B.工作台的进给C.刀具库换刀，油泵升起D.刀具的进给6.当数控系统的软限位参数设定为0 时，软限位机能（）。
单选题 (4 分)A.有效B.最大C.最小D.失效7.数控机床上掉电保护电路是为了防止系统软件丢失。
判断题 (2 分)A.正确B.错误8.按钮的黄色分别代表( )。
单选题 (4 分)A.异常B.无C.正常D.紧急9.直流稳压电源文字符号为( )。
单选题 (4 分)A.VCB.TCD.DC10.数控系统中对各电路板供电的系统电源大多数采用（）电源。
单选题 (4 分)A.桥式整流B.开关型稳压C.交流380VD.交流220V11.数控系统的刀具补偿参数一般包括刀具长度补偿和（）参数。
单选题 (4 分)A.刀具序号补偿B.刀具角度补偿C.刀具半径补偿D.刀具金属性能补偿C系统中，由硬件完成的功能原则上不可以由软件完成。
判断题 (2 分)A.错误B.正确13.在抗干扰技术中的隔离不包括（）。
单选题 (4 分)A.变压器隔离B.光电隔离C.继电器隔离D.电阻隔离14.数控机床电气系统图和框图中的框常采用（）框。
单选题 (4 分)A.圆形B.椭圆形C.梯形D.矩形 装置和机床之间的信号主要通过I/O 接口连接。

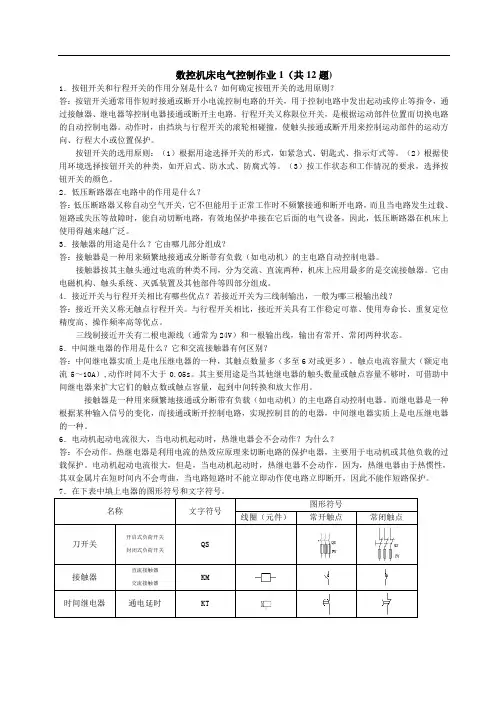

数控机床电气控制作业1（共12题)1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。
动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则：（1）根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。
（2）根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。
（3）按工作状态和工作情况的要求，选择按钮开关的颜色。
2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。
3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。
它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。
4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。
与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。
5．中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。
其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换和放大作用。

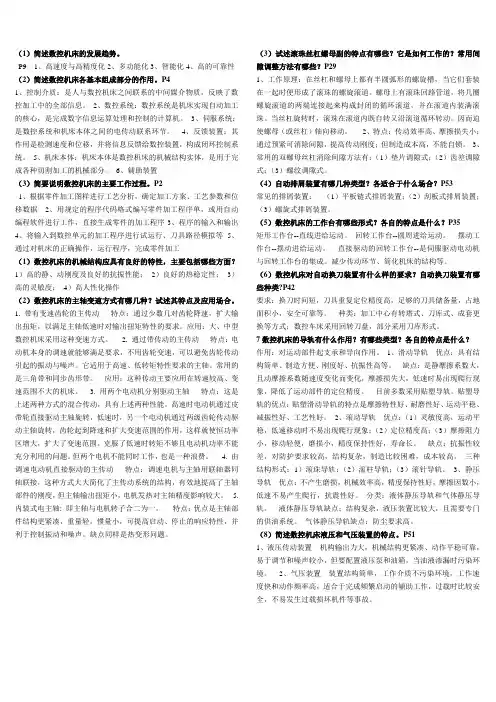

数控机床习题(第一章)1 填空题（1）数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。
（2）数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。
（3）突破传统机床结构的最新一代的数控机床是并联机床。
（4）自适应控制技术的目的是规定在随机变化的加工过程中，通过自动调节加工过程中所测得的工作状态、特性，按照给定的评价指标自动校正自身的工作参数，以达成或接近最佳工作状态。
2 选择题（1）一般数控钻、镗床属于（ C ）（A）直线控制数控机床（B）轮廓控制数控机床（C）点位控制数控机床（D）曲面控制数控机床（2）（ D ）是数控系统和机床本体之间的电传动联系环节。
（A）控制介质（B）数控装置（C）输出装置（D）伺服系统（3）适合于加工形状特别复杂（曲面叶轮）、精度规定较高的零件的数控机床是（ A ）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床（4）闭环控制系统的位置检测装置装在（ D ）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上（5）根据控制运动方式的不同，数控机床可分为（B ）（A）开环控制数控机床、闭环控制数控机床和半闭环控制数控机床（B）点位控制数控机床、直线控制数控机床和轮廓控制数控机床（C）经济型数控机床、普及型数控机床和高档型数控机床（D）NC机床和CNC机床3 判断题（1）通常一台数控机床的联动轴数一般会大于或等于可控轴数。
（×）（2）数控机床是通过程序来控制的。
（√）（3）数控机床只用于金属切削类加工。
（×）（4）数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在。
（√）（5）机床本体是数控机床的机械结构实体，是用于完毕各种切割加工的机械部分。
（√）4 简答题（1）简述数控机床的发展趋势。
P91、高速度与高精度化2、多功能化3、智能化4、高的可靠性（2）简述数控机床各基本组成部分的作用。
·题目、
1．某加工中心运行一个月后，发生Z轴方向加工尺寸不稳定，尺寸超差无规律，CRT及伺服放大器无任何报警，请问下列哪个原因造成（）。
·选项、
A．主轴跳动误差大
B．Z轴联轴器联接螺钉松动
C．加工原点设置错误
D．编程时Z轴赋值错误
【答案】
B．Z轴联轴器联接螺钉松动
·题目、
2. 按控制装置的特点分类可将数控机床分为（）。
·选项、
A．开环控制、闭环控制、半闭环控制
B．点位控制、直线控制、轮廓控制
C．数控铣床、数控车床、数控磨床、加工中心
D．数控铣床、数控车床、加工中心、数控线切割
【答案】
A．开环控制、闭环控制、半闭环控制
·题目、
3．数控机床指的是（）。
·选项、
A．装有 PLC（可编程序逻辑控制器）的专用机床
B．带有坐标轴位置显示的机床
C．装备了CNC 系统的机床
D．加工中心
【答案】
C．装备了CNC 系统的机床
·题目、。
【数控机床电气控制】形成性考核册作业1~4答案电大天堂【数控机床电气控制】形成性考核册作业（一）答案1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。
动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。
②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。
③按工作状态和工作情况的要求，选择按钮开关的颜色。
2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。
3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。
它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。
4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。
与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
接近开关多为三线制。
三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。
5．.中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。
·题目、
10．数控机床进给控制的交流伺服电动机结构是（）。
·选项、
A）转子、定子都装有永磁体和绕组
B）转子、定子都是绕组
C）定子装有永磁体，转子是绕组
D）转子装有永磁体，定子是绕组
【答案】
D）转子装有永磁体，定子是绕组
·题目、
2．数控机床半闭环控制系统的特点是（）。
·选项、
A）结构简单、价格低廉、精度差
B）结构简单、维修方便、精度不高
C）调试与维修方便、精度高、稳定性好
D）调试较困难、精度很高
【答案】
C）调试与维修方便、精度高、稳定性好
·题目、
3．低压断路器即低压自动开关它相当于（）的组合。
·选项、
A）刀开关、熔断器、热继电器、欠压继电器
B）刀开关、熔断器、热继电器、启动器
C）刀开关、熔断器、热继电器、压力继电器
D）刀开关、熔断器、热继电器、操作手柄
【答案】
A）刀开关、熔断器、热继电器、欠压继电器
·题目、
4．交流接触器常用于远距离接通和分断（）的电路。
电大专科数控技术《数控机床电气控制》试题及答案1电大专科数控技术《数控机床电气控制》试题及答案中央广播电视大学2022年-2022年学年度第二学期“开放专科”期末考试数控机床电气控制试题(宝丰县教师进修学校-马全力提供)一、单选题(每小题3分，共54分)1．数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。
这部分功能一般由()实现。
A・输入/输出装置B・数控装置C・可编程序控制器(PLC)2・()用来检测工作台的实际位移或丝杠的实际转角。
A・位置检测装置B・进给伺服系C・数控装置3•梯形图中当输入点10.1的状态为“O”、输入点丨O・O的状态为“1”时，输出Q0・2为()。
A・“1”B・"0”C・都不是4．()不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
A・直线控制的数控机床B・轮廓控制的数控机床C・点位控制的数控机床5・数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些()的有害的电气瞬变现象。
A.可预见B.确定C・不确定6・()是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过这条途径对机床起作用的。
A.接地B.电动机C・检测元件7・主轴提供切削过程中的转矩和功率，主轴电动机一般使用()。
A.直流伺服电动机B.笼型异步电动机C・步进电动机8.正弦波脉宽调制(SPWM)变频器的工作原理中运用了：冲量(窄脉冲的面积)相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果()这一采样控制理论重要结论。
A•不同B.基本相间C・无关9.位置检测装置按检测量的测量基准，可分为()和增量式测量。
A.绝对式B.直接测量C・回转型10.旋转编码器是一种()检测装置，在数控机床中得到了广泛的使用。
A•直线位移B.角位移C・短距离直线位移电大专科数控技术《数控机床电气控制》试题及答案11・传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大都用()取代。
数控机床习题(第一章)1填空题（1）数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。
（2）数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。
（3）突破传统机床结构的最新一代的数控机床是并联机床。
（4）自适应控制技术的目的是要求在随机变化的加工过程中，通过自动调节加工过程中所测得的工作状态、特性，按照给定的评价指标自动校正自身的工作参数，以达到或接近最佳工作状态。
2选择题（1）一般数控钻、镗床属于（C ）（A）直线控制数控机床（B）轮廓控制数控机床（C）点位控制数控机床（D）曲面控制数控机床（2）（D ）是数控系统和机床本体之间的电传动联系环节。
（A）控制介质（B）数控装置（C）输出装置（D）伺服系统（3）适合于加工形状特别复杂（曲面叶轮）、精度要求较高的零件的数控机床是（A ）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床（4）闭环控制系统的位置检测装置装在（D ）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上（5）根据控制运动方式的不同，数控机床可分为（B ）（A）开环控制数控机床、闭环控制数控机床和半闭环控制数控机床（B）点位控制数控机床、直线控制数控机床和轮廓控制数控机床（C）经济型数控机床、普及型数控机床和高档型数控机床（D）NC机床和CNC机床3 判断题（1）通常一台数控机床的联动轴数一般会大于或等于可控轴数。
（×）（2）数控机床是通过程序来控制的。
（√）（3）数控机床只用于金属切削类加工。
（×）（4）数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在。
（√）（5）机床本体是数控机床的机械结构实体，是用于完成各种切割加工的机械部分。
（√）4 简答题（1）简述数控机床的发展趋势。
P91、高速度与高精度化2、多功能化3、智能化4、高的可靠性（2）简述数控机床各基本组成部分的作用。
·题目、
1.数控机床半闭环控制系统的特点是（）。
·选项、
A）结构简单、价格低廉、精度差
B）结构简单、维修方便、精度不高
C）调试与维修方便、精度高、稳定性好
D）调试较困难、精度很高
【答案】
C）调试与维修方便、精度高、稳定性好
·题目、
2．低压断路器即低压自动开关它相当于（）的组合。
·选项、
A）刀开关、熔断器、热继电器、欠压继电器
B）刀开关、熔断器、热继电器、启动器
C）刀开关、熔断器、热继电器、压力继电器
D）刀开关、熔断器、热继电器、操作手柄
【答案】
A）刀开关、熔断器、热继电器、欠压继电器
·题目、
3．交流接触器常用于远距离接通和分断（）的电路。
·选项、
A）电压至380V、电流至630A
B）电压至1140V、电流至630A
C）电压至1140V、电流至1000A
D）电压至380V、电流至1000A
【答案】
B）电压至1140V、电流至630A
·题目、
4．数控机床的性能很大程度上取决于（）的性能。
形成性作业(一)参考答案一、单项选择题1.A, ２.B， 3.Ｃ， ４.B 5.A, ６.Ａ, 7.B，８．B，9.C， 10．B二、简答题1、恒压源的性质为(1）它的输出电压一直是恒定的，不受输出电流的影响；(2)通过它的电流不由它自身决定,由与之相连的负载电阻决定。
2、恒流源的性质为（1)它的输出电流一直是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定,由与之相连的负载电阻决定。
3、负载增加意指电路的输出功率增加。
在近似恒压源供电系统中,负载取U2得的功率P=UI=，负载增加既是负载电流增大，相称于负载电阻减小。
R在近似恒流源供电的系统中,负载取得的功率P＝UI=I2R，负载增加既是负载电压增大，相称于负载电阻加大。
４、假如电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同,那么两种模型能够等效互换。
5、KCL定律:任意时刻，流入电路中任一节点的电流之和恒等于流出该节I点的电流之和。
或＝０ＫVL定律：在任意时刻,沿电路中任一闭合回路绕行一周各段电压的代数U和恒为零。
或=０6、对于包括有多个电源的线性电路,电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。
叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。
7、假如只需计算电路中某一支路的电流，此时最适宜采取戴维南定理。
三、综合题1、解：K１闭合，K2打开,有Ｉ1（R0＋R1）=ＵＫ1打开,K２闭合，有Ｉ２（R0+Ｒ2)=Ｕ联立上两式，得出Ｕ=5.8Ｖ, R0=０.3Ω2、解:设流过ACＢ回路的电流为I，依照基尔霍夫定律,有(R１+R2+R３)Ｉ=U3-U2+U12求出I=A94因此 UＡB=Ｕ1－ＩＲ１=V32ＵBC=-Ｕ2-ＩＲ2=－２Ｖ3U ＣA =-U AB -ＵB Ｃ=V 343、解：断开R 5,求开路电压U Ｏ和入端电阻R 0U ＢD = U≈4.３3V313R R R +U CD = Ｕ=3.２５V424R R R +U ＢC = ＵＢD ＋U D Ｃ＝U B Ｄ-U C Ｄ=1．08V将U 短路 Ｒ0=（R １/／R 3）＋（Ｒ２//R ４）≈5.83Ω求出电流I 5为I ５＝=≈0.１A50R R U+50R R U BC +ﻬ形成性作业(二)参考答案一、单项选择题 1．C ， ２．C, ３.Ａ， 4.B 5.A ， 6．A, ７.Ｃ， 8.Ａ, 9.C ， １0.C二、简答题1、幅值、频率、初相2、(１）电路的阻抗最小并呈电阻性。
1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。
动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。
②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。
③按工作状态和工作情况的要求，选择按钮开关的颜色。
2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。
3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。
它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。
4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。
与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
接近开关多为三线制。
三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。
5．中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。
其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换和放大作用。
接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
而继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器，中间继电器实质上是电压继电器的一种。
6．电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。
电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。
因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。
7．在下表中填上电器的图形符号和文字符号。
8答：三相笼型电动机有直接起动（全电压起动）和间接起动（降压起动）两种方式。
直接起动是一种简单、可靠、经济的起动方式，适合小容量电动机。
对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。
9. 自锁环节怎样组成？它起什么作用？并具有什么功能？答：一般可用起动按钮和接触器的常开触点并联，然后再和接触器的线圈串联可得。
当按下起动按钮后，可实现长动，它又具有失压保护功能。
10．什么是互锁环节，它起到什么作用？答：将两个接触器的常闭触点分别串联到对方的线圈回路中，即可得到互锁。
它用来防止两个接触器同时得电。
11．这是采用接触器直接起动的电动机单向全电压起动控制线路，请说明其主电路由哪些器件组成？并分析该控制方式的工作原理。
a）主电路b）控制电路答：如图1所示，主电路由刀开关QS、熔断器FU、接触器KM的主触点、热继电器FR的热元件与电动机M组成。
控制电路由起动按钮SB2、停止按钮SB1、接触器KM的线圈及其常开辅助触点、热继电器FR的常闭触点和熔断器FU2组成。
三相电源由QS引入，按下起动按钮SB2，接触器KM的线圈通电，其主触点闭合，电动机直接起动运行。
同时与SB2并联的辅助触点KM闭合，将“SB2”短接，其作用是当放开起动按钮SB2后，仍可使KM线圈通电，电动机继续运行。
这种依靠接触器自身的辅助触点来使其线圈保持通电的现象称为自锁或自保。
带有自锁功能控制线路具有失压保护作用，起自锁作用的辅助触点称为自锁触点。
按停止按钮SB1，接触器KM的线圈断电，其常开主触点断开，电动机停止转动。
同时KM的自锁触点断开，故松手后SB1虽仍闭合，但KM的线圈不能继续得电。
12. 交流异步电动机的定子绕组在脱离电源后，由于机械惯性的作用，转子需要一段时间才能完全停止，而生产中一般都要求机床能迅速停车和准确定位，因此可采用能耗制动控制线路进行电气制动。
试分析时间原则控制的单向能耗制动线路。
答：能耗制动是在按停止按钮切断电动机三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的作用，产生电磁制动转矩而制动。
如图2所示，是按能耗制动时间控制原则用时间继电器进行控制的单向能耗制动控制线路。
停车时，按下复合停止按钮SB1，接触器KM1断电释放，电动机脱离三相电源，接触器KM2和时间继电器KT同时通电吸合并自锁，KM2主触点闭合，将直流电源接入定子绕组，电动机进入能耗制动状态。
当转子转速接近零时，时间继电器延时断开常闭触点动作，KM2线圈断电释放，断开能耗制动直流电源。
常开辅助触点KM2复位，断开KT线圈电路，电动机能耗制动结束。
数控机床电气控制平时作业（2）1．数控机床控制系统由哪几部分组成?答：数控机床控制系统的基本组成包括输入/输出装置、数控装置、伺服驱动装置、机床电气逻辑控制装置、位置检测装置。
2. 进给伺服系统的作用是什么?答：伺服驱动装置是数控机床的执行机构，是数控系统和机床本体之间的电气联系环节。
伺服系统的作用就是将进给位移量等信息转换成机床的进给运动，数控系统要求伺服系统正确、快速地跟随进给控制信息，执行机械运动，驱动工作台向指定的位置运动。
3. 数控机床按被控对象运动轨迹分为哪几类?答：1）点位控制的数控机床.点位控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。
2）直线控制的数控机床.直线控制数控机床一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。
3）轮廓控制的数控机床. 轮廓控制又称连续控制，大多数数控机床具有轮廓控制功能。
其特点是能同时控制两个以上的轴，具有插补功能。
它不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
4. 试简述数控装置的组成。
答：目前的数控装置都是基于微型计算机的硬件和软件来实现其功能，所以称之为计算机数控（CNC）装置。
它一方面具有一般微型计算机的基本结构，如中央处理单元（CPU）、总线、存储器、输入/输出接口等；另一方面又具有数控机床完成特有功能所需要的功能模块和接口单元，如手动数据输入（MDI）接口、PLC接口、纸带阅读机接口等。
CNC装置在上述硬件基础上必须编写相应的系统软件来指挥和协调硬件的工作，两者缺一不可。
CNC装置的软件由管理软件和控制软件两部分组成。
5. 数控装置硬件结构是如何分类的？答：数控装置是整个数控系统的核心，其硬件结构按CNC装置中各印刷电路板的插接方式可以分为大板式结构和功能模块式结构；按CNC装置硬件的制造方式，可以分为专用型结构和个人计算机式结构；按CNC装置中微处理的个数可以分为单微处理器结构和多微处理器结构。
6. 数控系统 I/O接口电路的主要任务是什么？答：1）实现和不同外设的速度匹配。
2）改变数据传送方式。
3）进行电平转换和功率放大。
4) 防止干扰7. 数控装置软件结构类型有哪几种？并对每种结构类型简要进行说明。
答：1)前后台型软件结构. 前后台型软件结构适合于采用集中控制的单微处理器CNC装置，在这种软件结构中，CNC系统软件由前台和后台程序组成，前台程序为实时中断程序，承担了几乎全部的实时功能，这些功能都与机床动作直接相关，如位置控制、插补、辅助功能处理、监控、面板扫描及输出等。
后台程序主要用来完成准备工作和管理工作，包括输入、译码、插补准备及管理等，通常称为背景程序。
2)中断型软件结构. 中断型软件结构没有前后台之分，除了初始化程序外，根据各控制模块实时的要求不同，把控制程序安排成不同级别的中断服务程序，整个软件是一个大的多重中断系统，系统的管理功能主要通过各级中断服务程序之间的通信来实现。
3)模块型软件结构. 在数控系统中为了实现实时性和并行性的控制任务，多微处理器结构越来越多地被使用，从而使数控装置功能进一步增强，处理速度更快，结构更加紧凑。
它更适合于多轴控制、高进给速度、高精度和高效率的数控系统要求。
多微处理器CNC装置一般采用模块化结构，每个微处理器分担各自的任务，形成特定的功能模块，相应的软件也模块化，形成功能模块型软件结构，固化在对应的硬件功能模块中，各功能模块之间有明确的硬、软件接口。
8. 什么是数控系统的干扰？答：数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些不确定的有害的电气瞬变现象。
这些瞬变现象会使数控系统中的数据在传输过程中发生变化，增大误差，使局部装置或整个系统出现异常情况，引起故障。
9. 影响数控系统的干扰源来自哪几个方面？答：1)电磁波干扰2)供电线路的干扰3)信号传输干扰10. 如图所示，说明变频器中的控制电路接线与主电路相交时，如何才能避免主电路对控制电路的干扰？答：变频器中的控制电路（其它电器控制电路亦如此）接线要距离电源线至少100rnm以上，两者绝对不可放在同一个导线槽内。
另外，控制电路配线与主电路配线相交时要成直角相交，控制电路的配线应采用屏蔽双绞线。
11．数控机床常用的抗干扰措施有哪些？答：1）减少供电线路干扰2）减少机床控制中的干扰3）屏蔽4）保证“接地”良好12. 数控机床为什么要保证“接地”良好？其地线系统有哪三种？数控机床的地线系统答：“接地”是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过“接地”这条途径对机床起作用的，所以，数控机床一定要保证“接地”良好。
数控机床的地线系统有这样三种：1)信号地用来提供电信号的基准电位（0V）。
2)框架地是以安全性及防止外来噪声和内部噪声为目的的地线系统，它是装置的面板、单元的外壳、操作盘及各装置间接口的屏蔽线。
3)系统地是将框架地与大地相连接。
数控机床电气控制平时作业（3）1．简述伺服系统的组成。
答：数控机床伺服系统一般由位置检测装置、位置控制、伺服驱动装置、伺服电动机及机床进给传动链组成。
