1土方工程(1.1)

1土方工程(1.1)


H1----为一个方格仅有的角点标高； H2----为二个方格共有的角点标高； H3----为三个方格共有的角点标高； H4---- 为四个方格共有的角点标高；
4、场地设计标高H0的调整
按以上步骤求得的H0仅为一理论值，还应考虑以 下因素进行调整，求出H,0： ● 土的可松性影响——填方因土的可松性引起的 填方体积增加； ● 场内挖方和填方的影响——从经济观点出发， 安排的挖方就近弃土和填方就近场外取土，引起的挖 填土方量的变化； ● 场地泄水坡度的影响——单坡？双坡？
方格网边长a 可取10～ 50m，常用20m、40m；
挖填平衡原则即 场地内土方的绝 对体积在平整前 、后相等
2、 确定各方格网角点标高 ● 水准仪实测；
● 利用地形图上相邻两 等高线的高程，用插入法求得。
用插入法求得 H13=251.70
水准仪进行高程测量
数解法：根据地形图上所标的等高线， 假定两等高线间的地面坡度按直线变化。
土方开挖难易直接影响其施工方案、劳动 量消耗和工程费用。
1.1.4 土的工程性质
土的组成：土由土颗粒（固相）、水（液相）和空气 （气相）三部分组成，可用三相图表示。
质量 体积
1、土的天然密度和干密度
土的质量密度分天然密度和干密度。 土的天然密度，指土在天然状态下单位体 积的质量,又称湿密度。它影响土的承载力、 土压力及边坡的稳定性。
土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何 形体进行计算，一种为三角棱锥体，另一种为三角棱柱体。
（1）三角棱锥体边坡土方量计算
图中①其体积为 V=1/3Fl1
其中：F=1/2mh2
式中：L1——边坡①的长度（m）； F1——边坡①的端面积（m2）； h——角点的挖土高度； m——边坡的坡度系数。
1土方工程

1土方工程

2

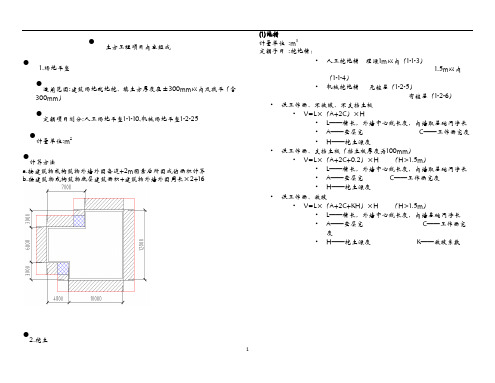

(3)挖土方 工程量计算 单位m3 有桩基：与无桩基套用同一定额，费用是无桩基费用×2 无桩基 定额子目 :人工挖土方 埋深1m以内（1-1-1） 1.5m以内（1-1-2） 机械挖土方 1.5m、2.5m、4m、6m、8m （1-2-7~1-2-11） • 机械挖土方，自卸汽车运土1km以内 2m、4m、6m、8m， 运距每增加1km（1-2-12~1-2-16） • 计算方法同挖地坑 • 有桩土方深度：从坑底向上 钢砼桩 1M 钻孔砼桩 3M 钢管桩 0.5M
20+2*4）*（9+2*3）=28*15=420m2 8.运土方 土方工程量计算时，挖土、运土均按自然土计算，不考虑松散系数。 • 土方工程定额应用——见教材
4
若为钢砼桩：有桩土方：20×10×1=200m3 无桩土方：20×10×4=800m3 若为钻孔灌注桩：有桩土方：20×10×3=600m3 无桩土方：20×10×2=400m3 若为钢管桩：有桩土方：20×10×0.5=100m3 无桩土方：20×10×4.5=900m3 3.回填土 定额项目划分: • 人工回填土 松填1-1-7 夯填 1-1-8 • 填土碾压，内燃机压路 1-2-26 • 原土碾压，压路机碾压二遍 1-2-27 • 填土碾压，振动压路机 1-2-28 • 计量单位 • M3 • 计算规则 • 回填土量=基础回填土量+室内回填土量 • 计算规则 • 基础回填土量（多用松填） =挖土体积-室外地坪以下埋设的实物体积 • 室内回填土（多用夯填） =按建筑物室内主墙间净面积×回填土厚度 • 回填土厚度：设计室内地坪标高和设计室外地坪标 高高差扣除室内地坪厚度 • 例：某工程挖土量为450m3，垫层砼体积15m3，砼基础体积60m3， 室外地坪以下柱、梁体积20.78m3，砖基础工程量52.64m3，室外地 坪以上砖基础体积14.36m3，求基础回填土量？ • 450-15-60-20.78-52.64+14.36=315.94m3 4.基坑排水 • 定额项目划分 • 明排水（适用雨季排水） • 集水井安拆：按每口井计算 1-6-1 • 集水井使用：按每口井*天 1-6-2 • 深井降水（适用深基础） • 井管深度19m
第一章 土方工程(第二节1)场地平整 -土方工程量计算

第一章 土方工程(第二节1)场地平整 -土方工程量计算

c，31
80 ×
c，41
800
T2
70 ×
c，12
40 500
c，22
110 100
c，32
100 ×
c，42
600
T3
100 ×
c，13
90 ×
c，23
70 100
c，33
40 400
c，43
500
挖方量 500 500 500 400 1900
最优方案判别计算假想价格系数见 表1-1-8
W1 W2 W3 W4 填方量
+ 30 70
100 70 40
400 40
500
挖方量 500 500 500 400 1900
• 确定为最优方案 • 计算最优方案土方总运输量 • 绘制最优方案调配图 • 比较最优方案与初始方案总运输量
• （2）平均运距确定
调配区位置和大小确定后，便可以计算各挖、填 方调配区之间的平均运距。
1）铲运机和推土机平土时，挖、填方调配区之间重心距 离即为平均运距（在同一片场地内）
2）挖、填方调配区之间距离较远，采用汽车，自行式铲 运车或者弃土运土工具沿工地道路或者规定线路运土 时，运距按实际计算。
（3）土方施工单价确定
• 即：hn=该角点的设计标高—自然地面标高（m）
• h710.=0790=.＋32－
+0.23 70.09 70.32
0.23 （m）；
-0.04
70.36
-0.55
70.40
-0.99
70.44
• 正值为填方高 度。
+0.55
70.26
+0.13
70.30
-0.36
土方工程1

土方工程1

或者通过计算，每对调配区的平均运距l0为：
l0 ( XW XT )2 (YW YT )2
式中： XW、YW——挖方区的重心坐标(m)； XT、YT ——填方区的重心坐标(m)。
三、土方施工单价的确定
当使用多种机械同时进行土方施工时，实际是一个挖、 运、填、夯等工序的综合施工过程，其施工单价不仅要考虑 单机核算，还要考虑挖、运、填、夯配套机械的施工单价， 其调配的目标是总施工费用最小。
2．土的含水量 一般含水量表示土的干湿程度,土的含水量(ω)是土中
水的质量(mw)与土的固体颗粒质量(ms)之比，以百分比表示。
一般土的含水量小于5%的称为干土；在5%～30%间的称 为潮湿土；大于30%的称为湿土。
含水量对挖土的难易，施工时的放坡，回填土的夯实等 均有影响。
3．土的透水性 水流通过土中孔隙的难易程度。
用简化方法计算土方施工单价时可用下式：
Cij
ES E0 PV
式中：Cij——i挖方区至j填方区的综合单价(元／m3)； ES——参加综合施工过程的各土方机械的台班费用(元／台班)； P ——由挖方区至填方区的综合施工过程的生产率(m3／班)；
E0——参加综合施工过程所有机械一次性费用(元)，包括机械进出
Cij，xij表示从ai挖方区调配给bj填方区的土方量。
土方调配问题可以转化为这样一个数学模型，即要求求
出一组xij的值，使得目标函数
mn
Z
cij xij
11
为最小值，而且xij满足下列约束条件：
n
xij ai
j 1
m
xij b j
i 1
i＝1，2，…，m ； j＝1，2，…，n；
xij≥0
2、检验初始方案—位势法 判别最优方案的方法为“位势法”，其实质是求一组检
1第一章-土方工程(ppt文档)

1第一章-土方工程(ppt文档)

2.土的天然含水量 是指土中水的质量与土颗粒质量的百分比。
土的含水量大小会影响土方的开挖及填筑压实等施工。
3. 土的渗透性 是指土体被水透过的性质。土的渗透性用
渗透性系数表示，即单位时间内水穿透土层的能力，一般 由实验确定。
4. 土方边坡 为保证土方工程施工时土体的稳定，防止塌
方，保证施工安全，当挖土超过一定的深度时，应留置一 定的坡度。
二、场地平整土方量计算
当场地地形比较平坦时宜采用方格网法
当地形比较复杂或挖填深度较大，断面
不规则时，宜采用断面法
1、方格网法的计算步骤
1）划分方格。在地形图上根据平整场地范围， 根据要求的精度将场地划分为10~40m的方格 2）确定方格各角点标高。确定各角点自然标高， 当精度要求高时，用水平仪直接测定，当精度要 求不高时，可用插入法计算。 3）确定零点及零线。在同一个方格内
土的开挖难易程度直接影响土方工程的施工方 案，劳动量消耗和工程费用。土越硬，劳动量 消耗越多，工程成本越高。
三、 土的工程性质 1. 土的可松性 2. 土的天然含水量 3. 土的渗透性 4. 土方边坡
1. 土的可松性 是指自然状态的土，经开挖后，其体积因松散
而增加，以后虽经回填压实，仍不能恢复成原来体积的性质。
⑴ 场地平整: 场地平整是指将天然地面改造成设计要求 的平面所进行的土方施工过程，这类土方工程施工面积大， 土方工程量大，应采用机械化作业。
一 、土方工程的分类及特点
1. 土方工程分类
⑵ 基坑（槽）开挖: 指开挖宽度在3 m以内，长宽 比≥ 3的基槽或长宽比 ＜ 3，底面积在 20 m2 以内的 基坑进行的土方开挖过程。
第三节 土方工程施工准备 与辅助工作
1 土方工程

1 土方工程

挖土深度超过上述规定时，应考虑放坡或做成直立壁加支
撑。
深度在5m内的基坑(槽)、管沟边坡的最陡坡度
边坡坡度(高∶宽) 土的类别 中密的砂土 中密的碎石类土(充填物 为砂土) 硬塑的粉土 中密的碎石类土(充填物 为粘性土) 硬塑的粉质粘土、粘土 老黄土 软土(经井点降水后)
坡顶无荷 坡顶有静载 坡顶有动 载 载
1∶1.00 1：0.75 1：0.67 1：0.50 1：0.33 1：0.10 1：1.00 1：1.25 1：1.00 1：0.75 1：0.67 1：0.50 1：0.25 -1：1.50 1：1.25 1：1.00 1：0.75 1：0.67 1：0.33 --
（2）浅基坑（槽）支撑：
土壁支撑形式应根据开挖深度和宽度、土质和地下 水条件以及开挖方法、相邻建筑物等情况进行选择和设 计。 横撑式支撑：适用于宽度不大，深5m以内的浅沟槽， 多用于地下管道。 横撑式支撑由挡土板、楞木和工具式横撑组成，用于 宽度不大、深度较小沟槽开挖的土壁支撑。 根据挡土板放置方式不同，分为水平挡土板和垂直挡 土板两类(见图2－4)。
非重力式支护结构（柔性支护）。
重力式支护结构
包括：深层搅拌水泥土桩挡墙和旋喷桩挡墙。
深层搅拌水泥土桩挡墙：它是通过深层搅拌桩机将水泥 与土进行搅拌，形成柱状的水泥加固土（搅拌桩）， 水泥土桩相互搭接硬化后而形成具有一定强度的壁状 挡土墙。
① 作用：挡土、隔水。 ② 适用：软土地区4～6 m深的基坑，最大可达7～8m。
③ 深层搅拌桩机的组成：由深层搅拌机（主机）、机架及 灰浆搅拌机、灰浆泵等配套机械组成，如下图所示。
深层搅拌桩机机组 1—主机；2—机架；3—灰浆拌制机；4—集料斗；5—灰浆泵； 6—贮水池；7—冷却水泵；8—道轨；9—导向管；10—电缆； 11—输浆管；12—水管
《土木工程施工》第3次课(土方工程)-1

《土木工程施工》第3次课(土方工程)-1

式中，H—基坑深度（ｍ）； A1、A2—基坑上、下两底面积（㎡）； A0—基坑中截面面积（㎡）。A0＝（ A1 A2 ）2
2
温馨提示：拟柱体 就是所有顶点都在两个平行平面 内的多面体。它在这两个平面内的面叫做底面，其余各面 叫做侧面，两底面之间的距离叫做高。拟柱体的侧面一般 是三角形或梯形。 若拟柱体的上下底面是对应边平行的相似多边形时就 是棱柱体。
1.3.2 场地平整土方量计算 在土方工程施工之前，往往需要计算土方的工程 量。一般是将其假设或划分一定的几何形状，采用具 有一定精度而又符合实际情况的方法求其体积。 1. 基坑（槽）和路堤的土方量计算 基坑（槽）和路堤土方量的计算可按立体几何中
的拟柱体体积公式进行。
1 V H ( A 4 A0 A ) 6
(H n )
0
x a
h2
a h1 x h1 h2
3．计算每一方格的挖填方工程量 ⑴方格四个角点全部为挖（填）方时
A
h1
B
a V (m ) (h1 h2 h3 h4 ) 4
3
2
四角全填（全挖）
相邻两角为挖，另两角为填
三角填（挖），另一角挖（填）
⑵两个角点为挖、两个角点为填时
3）一个角点填（挖）三个角点挖（填）方 时，……（注意：三填一挖土方量计算公式的不同） 4）一个角点为挖方，一个角点为填方，另两个角 点为零点时，
1．计算场地各方格角点的施工高度
' hn H n H n
编号 地面标 ' 高
施工高度
(hn )
设计标 高H ) (
n
“＋”为填方；“－”为挖方。 2．确定零线：
其中， ij 表示从 Ai 到 Bi 的单位土方施工费或运距； c
第1章-土石方工程量计算

第1章-土石方工程量计算


练习： 根据右 图计算 地槽长
度。
解：外墙地槽长（宽1.0米)=(12+6+8+12)×2=76m 内墙地槽长（宽0.9米)=6+12-1.0/2×=17m 内墙地槽长（宽0.8米)=8-1.0/2-0.9/2=7.05m
挖基坑
（清单）凡图示基底面积在150m2以内的挖土称为 挖基坑
定额：长宽比《=3，底面积20m2以内
问题5：翻阅图纸，请列出广联 达大厦案例的土石方清单项？
平整场地清单及报价编制示例:
分部分项工程量清单与计价表
工程名称：
序 号
项目编 码
项目名称
项目特征 描述
计量 单位
工程量
第页 共 页
金额（元）
综合单 价
合价
分部分项工程量清单与计价表
工程名称：
序 号
项目编 码
项目名称
项目特征 描述
计量 单位
第二篇第1章 土（石）方工程工程量计算
1
教学目标：
一、两种计价模式下土（石）方工程量计算。 二、熟悉平整场地、挖基坑、挖沟槽、挖土方的划分条件; 三、掌握定额计价方式下土（石）方定额工程量的计算规 则及方法；掌握清单计价方式下土（石）方清单工程量的 计算规则及方法、计价工程量（或称报价工程量）的计算 规则及方法、综合单价计算及分析。
工程量
1
010101 001001
平整场地
1.土壤类别 :一、二类 土
m2
第页 共 页
金额（元）
综合单 价
合价
2、按同样的方法，分别完成挖基础土方，土方运输，以及土方 回填的清单列项。
分部分项工程量清单与计价表
工程名称：
序 号
1第一章 土方工程

1第一章 土方工程

34
防治流砂的方法：
1、抢挖法； 2、打板桩法； 3、水下挖土法； 4、人工降低地下水； 5、地下连续墙法； 6、桩基、沉井法施工。
35
（二）井点降水
1、井点降水的作用 2、井点降水的种类：轻型井点和管 井点各种井点的适用范围 3、一般轻型井点
36
（1）高程布置 H≥H1+Δ h+iL H≤hpmax 抽水设备的最大抽水高度，6-7米。 I：环状I=1/10，单排I=1/4-5，双排I=1/7。 （2)轻型井点计算（涌水量Q，水井管数量N，井距D） 水井的分类：
10
二、场地土方量的计算
1、计算场地各角点的施工高度hn hn= Hn- H Hn ：设计标高（i=0, Hn= H0） H：自然地面标高 当hn 为+时，为填方；当hn为—时，为挖方 2、确定零线，划分挖填区 两个零点之间的连线为“零线” x=ah/(h1+h2) 3、计算场地挖填土方量
11
按上述方法计算的土方量可以做到挖填平衡， 但不能保证挖填量为最小。通常用最小二乘法来设 计最佳的设计平面。 最小二乘法：在实验中获得自变量与因变量的 若干个对应数据（x1,y1）,(x2,y2)„(xn,yn)时， 要找出一个类型的函数y=f(x)（如y=ax+b），使得 偏差平方和（yi-f(xi)2为最小，这种求f(x)的方 法称为最小二乘法，求得的函数称为经验公式。 常用于工程技术和科学研究的数据处理中。
î Ì
100 T2
½ ² ¸ ° ì ±
Ú ² Í ½ Á ¿
T3 70 40 100 500 90 500 110 100 100 400 70 500 40 500 400 1900 (M3)
½ ² ø Ç
建筑施工技术教学课件-第一章_土方工程

建筑施工技术教学课件-第一章_土方工程


➢ 三、影响填土压实因素：
1.土的含水量：手捏成团、落地开花
2.铺土厚度：最优厚度范围与压实机具有关
3.压实功的影响：合理选择压实遍数
四、质量检查：压实系数
c=
土 的 控 制 干 密 度 (d) 最 大 干 密 度 (dmax )
ρd -用击实试验确定， ρdmax-“环刀法”或灌砂（水）法测定
§1-6 爆破施工
§1-3 土方工程施工准备与基坑(槽)施工
➢ 一、施工准备及定位放线
➢ （一）施工准备工作： 1.场地清理； 2.地面水排除
➢ （二）定位放线：
1.建筑物定位；2.放线
➢ 二、土壁稳定（土体内摩阻力和粘结力保持平衡）
（一）土壁塌方原因：边坡过陡；堆物过重；水渗入土体。
（二） 采取措施：放足边坡；适当堆物；做好排水。
➢ 起爆方法：火花起爆、电力起爆、导爆索起爆
➢ 破坏作用圈：介质距爆破中心越近，破坏越大
➢ 爆破方法：裸露药包爆破、浅孔爆破、药壶爆破、
拆除爆破
药包
压缩圈
破坏圈
震动圈
演示结束
敬请提出宝贵意见！
谢 谢！
➢ ①主要支护方法:钢板 桩、柱列式钢筋砼桩、 连续墙等，对方形或圆 形基坑采用拱圈。
➢ ②利用深层搅拌法加固 基坑四周土体
先 进 施 工 技 术
➢ ③逆作法施工技术日益 被重视
➢ 地下连续墙 ➢ 柱列式灌注桩 ➢ 土锚杆 ➢ 土钉墙
1.地下连续墙
➢ 地下连续墙已是目前深基坑的主要支护结构之一。对地 下结构层数多的深基坑的施工非常有利。
数量、水泵数量及位置。 ➢ ②、高程布置：确定井点管的埋置深度。
➢ 布置和计算步骤：
确定平面布置 高程布置 计算井点管数量 调整
hAAA第一章 土方工程1

hAAA第一章 土方工程1


zi´=z0±ix·Lx±iy·Ly 如:z10´=z0-ix·0.5a-iy·0.5a
2020/6/15
18
角点施工高度Hi: Hi=zi’-zi=设计标高-地面标高
hn为角点的挖、填方高度—
“+”为填方高度 “-”为挖方高度
角点编号 施工高度 地面标高 设计标高
2020/6/15
19
(二)最佳设计平面法（最小二乘法）
求
最佳设计
平面法 最小二乘 场地面积较大 挖、填方平衡
（有一定坡 法 或地形比较复 且总土方量最
度的平面）
杂
小
2020/6/15
15
(一) 挖填平衡法设计场地标高Z0
1.将场地划分为边长为a 的方格(一般取a=10m、 20m、40m).
2.测定各角点的地面标高
3.计算设计标高
2020/6/15
16
第1章 土方工程
2020/6/15
1
1.1 概述
包括一切土的挖掘、填筑、运输等过程以及排水降水、土 壁支撑等准备工作和辅助工程。常见的土方工程施工内容有：
⑴ 场地平整：包括障碍物拆除、场地清理、确定场地 设计标高、计算挖填土方量、合理进行土方平衡调配等。
⑵ 开挖沟槽、基坑(竖井、隧道、修筑路基、堤坝)： 包括测量放线、施工排水降水、土方边坡和支护结构等。
• 式中 Hi－方格网各角点的施工高度； zi’－方格网各角点的设计平面标高；
zi－方格网各角点的原地形标高； n－方格角点总数。
2020/6/15
22
根据土方量计算公式（后述（1-12）－式 （1-19）施工高度之和与土方工程量成正 比。
施工高度之和为零表明该场地土方的填 挖平衡，但并不能反映出填方和挖方的绝 对值之和为多少。为了不使施工高度正负 相互抵消，把施工高度平方之后再相加则 其总和能反映土方工程填挖方绝对值之和 的大小。

模块一土方工程量的计算方格网法1


以此求出各角点设计高程的确定值。
4.求施工标高（原地形标高-设 计标高，“+”挖方，“-”填方） 5.求零点线
X=
h1
×a
h1+ h2`
x—零点距离h1一端的水平距离（m） H1，h2—方格相邻二角点的施工标高 绝对值（m）
a—方格边长（m）
不挖不填的点即为“零点”，零点的联线就 是零点线，它是挖方和填方的分界线。
=(20.54+20.89+21.00+19.50+19.39+19.35)×2 =241.34 3∑h3=（h3-2 +h3-4）×3 =(19.91+20.15)×3 =120.18 4∑h4=（h3-3+h2-3）×4 =(20.21+20.50)×4 =162.84 代入公式 N=8 H0=(117.64+241.34+120.18+162.84)/4× 8
■ 挖方与填方基本达到平衡，减少重复倒运。 ■ 挖(填)方量与运距的乘积之和尽可能为最小，即总土方运输 量或运输费用最小。 ■好土应用在回填密实度要求较高的地区，以避免出现质量问 题。 分区调配应与全场调配相协调，避免只顾局部平衡，任意挖填 而破坏全局平衡。 ■调配应与地下构筑物的施工相结合，地下设施的填土，应留 土后填。 ■选择恰当的调配方向、运输路线、施工顺序，避免土方运输 出现对流和乱流现象，同时便于机具调配、机械化施工。
某公园建一广
场为“T”字形，广 场有1.5%的纵坡和 2%的横坡，土方就 地平衡，求其设计 标高和土方量计算。
1.作方格网20×20，求出 各角点的原地形标高，用 插入法求出标高按图标示：
Hx=Ha+xh/L Ha—位于低边等高线的高程 X—角点至低边等高线的距离 H—等高差

土方工程1


（4）工程量计算规则：按设计图示尺寸以基础 垫层底面积*挖土深度（工作面放坡等增加工 程量在报价时考虑）。
槽底面积应以槽底的长乘以槽底的宽，槽底长 和宽是指混凝土垫层外边线
基槽挖土清单量：基槽长*垫层底宽*挖土深度计算。
基坑挖土工程量：基坑垫层底面积*挖土深度计算
挖土深度：垫层底至交付施工场地标高地面
分部分项工程量清单实例
序 号 项目编码 项目名称及项目特征 计量单位 工程数量
1
010101003001 挖基础土方,二类土,有梁 式钢筋砼墙基,基底垫层 宽度1.4米,开挖深度1.3 米,弃土运距5km 010101003002 挖基础土方,二类土,有梁 式钢筋砼墙基,基底垫层 宽度1.6米,开挖深度1.3 米,弃土运距5km
用爆破方法开挖， 部分用风镐
七类土 坚石
X～ XIII
大理石；辉绿岩；粉岩；粗、中粒花岗 岩；坚实的白云岩、砂岩、砾岩、片麻 岩、石灰岩；微风化安山岩；玄武岩
用爆破方法开挖
八类土 特坚石
XIV～ XVI
安山岩；玄武岩；花岗片麻岩；坚实的 细粒花岗岩、石英岩、辉长岩、粉岩、 角闪岩
用爆破方法开挖
2. 土壤的干湿
虚方体积 1.00 1.30 1.50 天然密实度体积 夯实后体积 土方体积折算表 0.77 1.00 1.15 0.67 0.87 1.00 松填体积 0.83 1.08 1.25
1.20
0.92
0.80
1.00
土方开挖（包括回填）一律以挖掘前的天然密实体积为 准计算。如为虚方体积、夯实体积和松填体积必须折算成天 然密实体积。折算系数为： 天然密实体积为1；虚方体积：1.30；夯实后体积：0.87； 松填体积：1.08。 如130m3的虚方体积折算成天然体积，应为：

1土方工程


（2）要运的车数 n= V2 / 2.5 = 112 / 2.5 = 44.8车，共取45车
例题2：如果基坑开挖后，进行基础垫层和基础的施工，
其所占的体积为50m3，问需要留多少土方回填，其余
土方外运。 K’S=1.05。余土要运多少车？ KS=1.12 解（1）需要回填土的体积 100 – 50 = 50m3 （2）需要预留回填土方量 K’S= =V3 / V1 V1 = V3 / K’S=50 / 1.05 = 47.62m3
规范中的强制性条文用黑体字表示。强制性条文
是指直接涉及人民生命财产安全、人身健康、环境保护
和其他公众利益的必须严格执行的强制性规定，并考虑
了保护资源，节约投资，提高经济效益和社会效益等政 策要求。
1 土方工程
主要内容：土的分类及工程性质、土方量计算、
施工辅助工作、土方机械化施工及土方工程质 量验收；
(1-3)
土的含水量随气候条件、雨雪和地下水的影响而变化， 对土方边坡的稳定性及填方密实程度有直接的影响。
1.1.3
土的基本性质
1.1.3.3 土的天然密度和干密度
土的天然密度: 在天然状态下，单位体积土的质量。
它与土的密实程度和含水量有关。
土的天然密度按下式计算：
m V
(1-4)
式中ρ ——土的天然密度，kg/m3； m ——土的总质量，kg； V — 土的体积，m3。
0
绪 论
0.1 建筑施工技术课程的研究对 象、任务和学习方法 0.2 我国建筑施工技术发展概况 0.3 建筑工程施工质量验收统一 标准与施工质量验收规范
End
0.1 建筑施工技术课程的研究 对象、任务和学习方法
建筑施工技术研究的是工业与民用房屋建筑施工技术的

178712第八章1节土石方工程量

第4.1节 土石方工程计量
三、土石何方时工可考程虑常双见分项计量
(二) 挖沟面槽放、坡基开坑挖土？方 1. 人工挖沟槽 （3）具体应用 ｂ．双面放坡开挖
V＝(B＋2C＋KH)×H×L(m3)
2019/10/26
双面放坡开挖
25
第四章 建筑工程预算工程量计算规则 估价
第4.1节 土石方工程计量
三、土石方工程常见分项计量
(二) 挖沟槽、基坑土方 V＝(b＋2c)×h×L(m3)(直壁)
何时可考虑1直. 人工挖沟槽 壁开挖？（3）具体应用
何时可考虑双面 V支＝挡(b土＋板2c开＋挖0.？1×2)×h×L(m3)(双面支)
ａ．直壁开挖及双面支挡土板开挖
2019/10/26
直壁开挖
双面支挡土板开挖
24
第四章 建筑工程预算工程量计算规则 估价
第四章 建筑工程预算工程量计算规则 估价
土石方工第程4：.1节 土石方工程计构量筑物工程:
桩基础工程：
其它工程:
脚手架工程：
墙面工程:
砌筑工程：
天棚工程:
砼及钢筋混凝土工程：
油漆涂料工程:
金属结构工程：
零星装饰工程:
木结构及门窗工程：
楼地面工程:
屋面及防水工程：
防腐、保温、隔热工
程 2019/10/26
第4.1节 土石方工程计量
三、土石方工程常见分项计量
(四) 回填＞土115厚的墙体
包括垫层、基础等。
1．基础回填土 此款主要针对直埋管道。
挖土体积－设计室外非地直面埋以管下道（埋即设位的于砌围筑护物体积。 室内回填土
结构内的管道）沟回填工
2．室内回填土
程量计算见示例。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
较软岩、较坚硬岩：200mm 坚硬岩：150mm • 机械拆除混凝土障碍物，按被拆除构件的体积以立方米计 算。
• 人工凿钢筋混凝土桩头按桩截面积乘以被凿断的桩头长度 以立方米计算。
1.1.4.2土石方运输
一、说明 1、本章适用各类工程土石方运输。 2、上坡降效因素、道路状况及清扫不另考虑 3、工程量调整系数： 人工装土 自卸汽车运土×1.1 反铲挖机装土 自卸汽车运土×1.1 拉铲挖机装土 自卸汽车运土×1.2 运淤泥流砂 自卸汽车运土×1.2
L_基槽长度：外墙按图示中心线长；内墙按图示基础 底面之间净长；
b_基础宽度， c_增加工作面： h_挖土深度：图示基槽底面至室外地坪。
（2）放 坡：V=L (b+2c+kh)h 式中：V_基槽土方体积；
L_基槽长度：外墙按图示中心线长；内墙按图示基 础底面之间净长；
b_基础宽度，
c_增加工作面： k_放坡系数； h_挖土深度：图示基槽底面至室外地坪。
计算，计算方法一般可采用网格法、横断面法，计算结果 由测量人员提供。
2.挖基槽
1）挖基槽是指图示槽底3m以内，且槽长大于槽宽3倍以上 的基槽挖土。
2）挖基槽土方工程量，应根据增加工作面、是否带挡土板 放坡和不放坡等情况，采用不同的计算公式。
3）人工挖沟槽：工程量=施工组织设计开挖断面积 ×槽长
内墙沟槽净长计算示意图
4．挖地坑
基坑底面积在20m2以内的挖土为挖地坑。地坑挖土工程量 计算方法如下；
(1)不放坡和不带挡土板
方形和长方形：V=hab
圆
形：V=πhr2
式
中：V--地坑土方体积；
a--坑基础长度；
b--坑基础宽度：
r--坑底半径
(2)放坡地坑：正方形或长方形地坑 V=h(a+2c+kh)(b+2c+kh)+k2h3/3
–土石方工程 –石方工程 –土石方运输工程 – 回填及其它
• 清单工程量的计算
定额分项
1.1计价工程量计算
1..1.1总说明
一、适用范围
适用于建筑、安装、市政、园林绿化工程中的土石方工程。
二、本定额人工均按普工计算，每工日42元。其定额含量及单价不得变 更。
三、本定额机械按正常合理配置综合取定，实际采用机械不同时，不允 许换算。
为方便计算，可按以下情况简化：
a.矩形平面
平整场地面积=（A+4）×(B+4)=首层建筑面积+2×外墙外边线长 +16
b.凹凸形平面
平 整 场 地 面 积 = 首 层 建 筑 面 积 +2× 外 墙 外 边 线 长 +16 c.任意封闭平面
平整场地面积=（A+4）×(B+4)=首层建筑面积+2×（外围长+内 围长）
第一章 土方工程量计算
土石方工程的内容
人工土石方工程
机械土石方工程
平整场地
挖土
回填土
山坡
挖土分
切土
项工程
基
房
础
心
室外设计地面
回
回
室外设计地面
填
填
以上的挖土
以下的挖土
土
土
挖挖 挖 基基 土 槽坑 方
土方运输
余
亏
土
土
外
内
运
运
推土 机推 土|铲 运机 铲运 土|挖 掘机 挖土| 载重 汽车 运土
• 计价工程量的计算
考虑的，防水和覆盖材料未在定额内。采用火雷管可以换 算，雷管数量不变。扣除定额中的胶质导线用量，增加导 火索用量，导火索的长度按每个雷管2.12m计算（抛掷和 定向爆破另行处理）。打眼爆破若要达到石料粒径要求， 则增加的费用另计。
2.工程量计算规则 • 石方工程量按图示尺寸加允许超挖量以立方米计算。 • 沟槽和基坑的深度、宽度每边允许超挖量：
人工挖土方（一） ＞3
＞3m
人工挖土方（二） ≤3
＞20m2
六、土石分类表
1、土壤按名称与挖掘难度划分为4类
一、二类土（普通土）：砂质粘土、腐质土、种植土、泥炭 土、杂堆土、潮湿粘土或黄土、盐碱土
三类土（坚土）：中等密实粘土或黄土、含碎石类粘土或黄 土
四类土（砂砾坚土）：坚硬粘土或黄土、含大量大块碎石砾 石粘土或黄土
• 预算定额规定，土分为普通土(一、二类土)、坚土(三类土)、砂砾坚 土(四类土)等三类。
1.1.2土石方工程计算须知
（5）熟悉地下水位标高。 • 地下水位高低，对土建工程预算影响很大；当地下水位标高超过
基础底面标高时，通常结合具体情况，采取排除地下水措施，不 可避免要增加工程费用。 （6）熟悉干湿土界线。 • 干土和湿土的分界线，通常以工程地质勘察报告规定的地下水位 标高为准，如无具体规定时，应以地下常水位标高为准；位于常 水位标高以上的土为干土，位于常水位标高以下的土为湿土；对 于同一基槽、基坑或管道沟内的干土和湿土，应分别计算其工程 量，但在选套预算定额时，仍按其全部挖土深度计算。
（二）工程量计算
1、运距按施工组织设计。坡度大于规定时：
运距＝斜长×坡度系数
2、人力垂直运输折合水平运距＝垂直深度×7
3、铲运机运输增加转向距离：
拖式铲运机（3m3） 27m
其他型号
45m
4、余土或取土工程量可按下式计算：
余土外运体积＝挖土总体积 - 回填土总体积(或按施工组织设计计算)
式中计算结果为正值时为余土外运体积，负值时为取土体积。
⑴施工组织设计开挖断面
设：开挖深度----H 放坡系数----k 工作面宽----c 设 计基础垫层宽----b
则：施工设计开挖断面积＝（b＋2c＋kH）×H
⑵沟槽长度
外墙基槽长按中心线长度，内墙基槽按图示设计基础垫 层间（无垫层时按基础底面）净长。
沟槽长度L＝外墙中心线长＋∑内墙基础垫层净长 （3）沟槽宽度：有垫层按垫层宽度计算，无垫层时按基础
1.1.4.3回填及其他
一、平整场地及碾压工程量按下列规定计算 （一）平整场地 1、说明 • 平整场地系对建筑场地自然地坪与设计室外标高高差
±30cm内的人工就地挖、填、找平，便于进行施工放线。 • 围墙、挡土墙、窨井、化粪池等不计算平整场地。 • 按竖向布置进行人工平整的大型土方不另计算平整场地，
A
(1)矩形
面
内围长
B
底
积
底面积 外围长
外围长
（3）任意封 闭型平面
（2）凹凸形平面
图 平整场地面积示意图
注：外放2米后可能出现重叠部分。
一、平整场地及碾压工程量按下列规定计算： （二）基底钎探
基础土方开挖后进行验槽的一种方法，是施工规范要求的一 项工作内容。
基底钎探＝图示基底面积
2100 3300 2100 5400
挖土深度不大时，可采用直立土壁的开挖方法，当挖土深度超过规 定限度时，为保证土壁的稳定性，需要放坡，放坡时，采用放坡系 数表示，即1：K，K为放坡系数，如图所示。
放坡系数按 规定计算， 见下表。
土的类别
一、二类土 三类土 四类土
放坡起点
1.2 1.5 2.0
人工挖土
1：0.5 1：0.33 1：0.25
11040
830
13960
[例3]如图1－9所示，试求该建筑物的人工场地平整工程量。
3000 3000 3000 3000 3000 3000 3000 3000 24240
解：人工场地平整工程量计图算1如-10下： 方法1：工程量＝[24.24×11.04-（3×6-0.24）×3.3]＋ [(24.24＋ 11.04)×2＋3.3×2]×2＋16＝379.32 ｍ2 方法2：工程量＝（24.24＋4）×（11.04＋4）-（3×6-0.24-4） ×3.3＝J3179.32ｍJ22 J2 J2 J2 J2 J2 J2 J1 套定额：
机械挖土
在坑内作业 在坑外作业
1：0.33
1：0.75
1：0.25
1：0.67
1：0.10
1：0.33
注：l．沟槽，基坑中土的类别不同时，分别按其放坡起点、放坡系数、 依不同土壤厚度加权平均计算。
2．计算放坡时，在交接处的重复工程量不予扣除，原槽、坑作基础垫 层时，放坡自垫层上表面开始计算。
（9）熟悉基础施工时所需工作面宽度。
底宽计算。
（4）内外突出的垛、附墙烟囱等并入沟槽土方内计算。
（5）两槽交接处重叠部分：因放坡产生的重复计算工程量， 不予扣除。
（6）原槽浇灌垫层（系指沟槽、基坑10cm厚砼垫层）
即直接在槽（坑）内浇灌砼，不支模板。此时计算放坡和工 作面均应自垫层上表面开始。
4）计算公式
（1）带挡土板：V=L (b+0.2+2c)h 式中：V_基槽土方体积；
但采用机械平整的应计算平整场地。 • 打桩工程只计算一次平整场地。 • 平整场地工作内容包括就地挖、填、找平和场内杂草、树
根等的清理，不发生土方的装运。
⒉、工程量计算
按建筑物外墙外边线向外增加2m范围的面积计算。 设建筑物底面积a×b，则工程量S为： S=(a+4)×(b+4)=a×b+4(a+b)+16＝底层建面＋外墙外边线 周长×２＋16
(3)带挡土板地坑_正方形或长方形地坑 V=h(a+2c+0.2)(b+2c+0.2)
（4)圆形地坑 V= π h(rl+0.1)2
注意：
1.1.4石方工程、土石方运输、回填及其他工程
1.1.4.1石方工程
1.说明 （1）本章定额均适用于各类工程的挖石方工程(除有关专业
册说明了不适用本章定额外)。 （2）石方爆破定额是按炮眼法松动爆破和无地下渗水积水
