建筑结构平法施工图的平面整体表示方法
- 格式:doc
- 大小:195.50 KB
- 文档页数:9

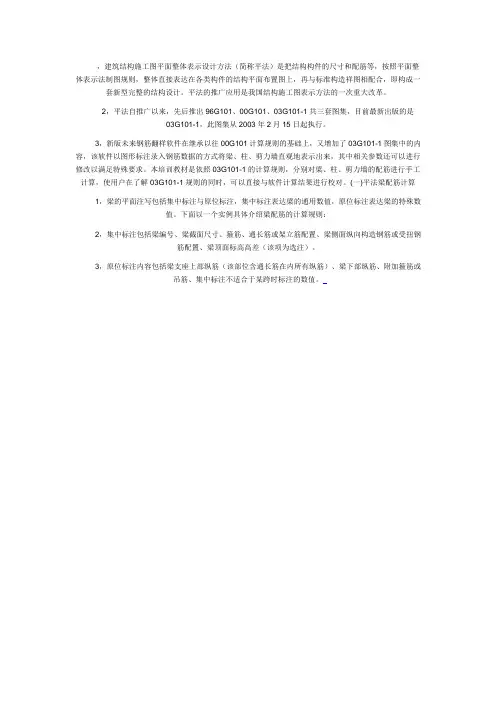

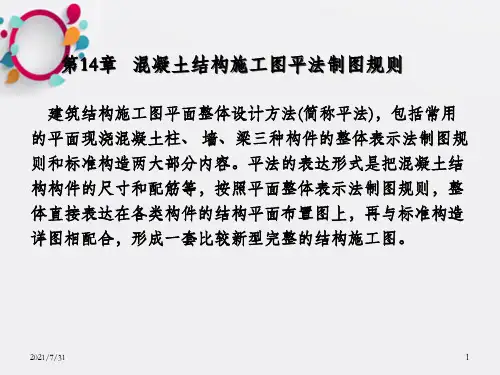

,建筑结构施工图平面整体表示设计方法(简称平法)是把结构构件的尺寸和配筋等,按照平面整体表示法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造祥图相配合,即构成一套新型完整的结构设计。
平法的推广应用是我国结构施工图表示方法的一次重大改革。
2,平法自推广以来,先后推出96G101、00G101、03G101-1共三套图集,目前最新出版的是03G101-1,此图集从2003年2月15日起执行。
3,新版未来钢筋翻样软件在继承以往00G101计算规则的基础上,又增加了03G101-1图集中的内容,该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来,其中相关参数还可以进行修改以满足特殊要求。
本培训教材是依照03G101-1的计算规则,分别对梁、柱、剪力墙的配筋进行手工计算,使用户在了解03G101-1规则的同时,可以直接与软件计算结果进行校对。
(一)平法梁配筋计算1,梁的平面注写包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
下面以一个实例具体介绍梁配筋的计算规则:2,集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差(该项为选注)。
3,原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
注、下面介绍手工计算方法:二(平法柱配筋计算)1,柱钢筋主要分为纵筋和箍筋。
柱纵筋分角筋、截面b边中部筋和h边中部筋;相邻柱纵向钢筋连接接头要相互错开;在同一截面内钢筋接头面积百分率不应大于50%;柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接。
2,柱箍筋按钢筋级别、直径、间距注写,当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。
如柱全高为一种间距时则不用“/”;圆柱采用螺旋箍筋时需在箍筋前加“L”(三)平法剪力墙配筋计算1,剪力墙身表达形式为Qxx(x排),括号内为墙身所配置的水平钢筋与竖向钢筋的排数(排数的规定见平法03G101-1第13页)。
混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。
3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。
--------------------------------------------------------------------------------混凝土结构施工图平面整体表示方法平面整体表示法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
一、平法制图的适用范围与表达方法平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
在平面布置图上,表示各构件尺寸和配筋的方式分为:平面注写方式、列表注写方式、截面注写方式三类。
针对现浇混凝土结构中柱、剪力墙和梁构件,分别有: 柱平法施工图、剪力墙平法施工图、梁平法施工图三类。
三、梁平法施工图制图规则梁平法施工图是将梁按照一定规律写代号,并将各种代号的梁的配筋直径、数量、位置和代号写在梁平面布置图上。
表达方法有平面注写方式和截面注写方式表达。
(一)平面注写方式平面注写方式系在梁平面布置图上, 分别在不同编号的梁中各选一根梁, 在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注。
集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。
当集中标注中的某数值不适用于梁的某部位时, 则将该项数值原位标注, 施工时,原位标注取值优先。
1.集中标注(1)梁编号:类型代号、序号、跨数、有无悬挑代号。
参考下表(2)梁截面尺寸。
当为等截面梁时, 用b×h表示;当为加腋梁时,用b×h Y CI ×C2 表示, 其中C1为腋长, C2为腋高(见下左图);当有悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2(见下右图)。

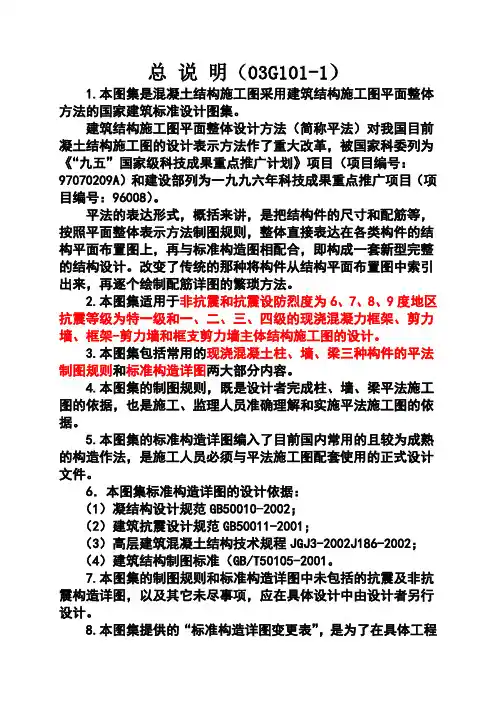

总说明(03G101-1)1.本图集是混凝土结构施工图采用建筑结构施工图平面整体方法的国家建筑标准设计图集。
建筑结构施工图平面整体设计方法(简称平法)对我国目前凝土结构施工图的设计表示方法作了重大改革,被国家科委列为《“九五”国家级科技成果重点推广计划》项目(项目编号:97070209A)和建设部列为一九九六年科技成果重点推广项目(项目编号:96008)。
平法的表达形式,概括来讲,是把结构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造图相配合,即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁琐方法。
2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝力框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。
4.本图集的制图规则,既是设计者完成柱、墙、梁平法施工图的依据,也是施工、监理人员准确理解和实施平法施工图的依据。
5.本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法,是施工人员必须与平法施工图配套使用的正式设计文件。
6.本图集标准构造详图的设计依据:(1)凝结构设计规范GB50010-2002;(2)建筑抗震设计规范GB50011-2001;(3)高层建筑混凝土结构技术规程JGJ3-2002J186-2002;(4)建筑结构制图标准(GB/T50105-2001。
7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图,以及其它未尽事项,应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”,是为了在具体工程设计中需要对本图集的标准构造详图作某些变更,供设计者在结构设计总说明中写明变更内容时参考使用。
9.本图集尺寸以毫米为单位,标高以米为单位。
上海济光职业技术学院毕业实践报告(论文)建筑结构平法施工图的平面整体表示方法姓名:方利祥建筑结构平法施工图的平面整体表示方法前言设计是工程建设的核心与灵魂,图纸则是其重要的表达方式。
设计图纸的水平与质量的高低,直接关系到工程项目的优劣。
然而,设计只是纸面上的想象与构思,必须经过施工阶段才能真正地形成实际上的建筑物。
因此,要使建筑工程达到高水平,设计方与施工方互相协调、密切配合是关键。
要达到建筑工程的高水平,即建筑施工高速度、高质量、高效益和低消耗的要求,优秀、科学的设计施工图将会起到决定性的作用。
平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。
采用平法施工图,可以实现设计方与施工方的识图同步,减少施工单位与设计单位在识图问题上的沟通,既节省时间提高效率,又减少失误增加安全系数,施工企业可全面提高施工水平,取得可观的经济效益和社会效益。
本人在实习过程中多次进行梁、板、柱的配筋的核对工作,因此接触到大量的平法施工图,对梁、板、柱平法施工图的中各信息的表示有一定的认知;且后期进行梁、板、柱平法施工图的绘制,既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息,对平法施工图中各种信息标注以及绘制规范有所领悟。
固查阅资料写下此篇报告,以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。
建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1平面注写方式2.2截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献一、平法施工图概述1.1 平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法,是用在建筑里面的结构施工图。
随着国民经济的发展和建筑设计标准化水平的提高,近年来,各设计单位采用一些较方便的图示方法。
为了规范各地的图示方法,中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集(简称“平法”图集),图集号为03G101-1,于2003年2月15日执行。
1.2 平法施工图表示方法与传统表示方法的区别和发展历程(1)把结构构件的尺寸、标高和配筋等,按照平面整体表示方法的制图规则,整体直接表示在各类构件的结构布置平面图上,再与标准构造详图相配合,结合成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件从结构平面设计图中索引出来,再逐个绘制模板详图和配筋详图的繁琐办法。
(2)过去的结构施工图有剖面表达:就是把结构图中的各构件剖开,通过剖面形式来反映构件的截面大小和钢筋尺寸,但是信息表达重复,杂乱,现在基本上不大规模使用,只是作为一种补充出现在结构图中。
后来的九十年代出现的梁表,是专门针对很多的梁而立的一张表,像填空一样把梁构件的一切信息都填在上面,再在上面绘梁的构件构造图,于是形成梁表,虽比剖面节省了不少重复信息,但梁表填的时候很容易出现错误,数据扎堆,极易填错,而且不够直观,要对照结构平面布置图来对看梁表,除小范围使用,现在也已经基本淘汰。
(3)现在与国际接轨,就是平法施工图了,是种通行的语言。
直接在结构平面图上把构件的信息(钢筋、截面、跨度、编号等)标在旁边,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图配合,即构成一套新型完整的结构设计。
它改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘配筋详图的繁琐方法。
1.3 平法施工图基本内容(1)平法施工图是在平面布置图上表示墙、板、梁、柱的构件尺寸和配筋方式。
表示方法分为平面注写方式、列表注写方式和截面注写方式三种。
(2)地下和地上各层的结构楼面标高、结构层高以及相应的结构层号,用表格或者其他方式注明。
结构的楼面标高与结构层高在单项工程中必需统一,以保证各种结构构件用统一标准在竖向准确定位。
(3)以下内容,通常在结构总说明中注写:①有抗震要求时的抗震设防烈度及抗震等级;无抗震要求时也应该注明;②各类构件的混凝土强度等级及钢筋级别,以确定相应的纵向受拉钢筋的最小锚固长度和最小搭接锚固长度等;③墙身分布筋,墙、柱纵筋,梁上部贯通筋等的接头形式以及相关要求;④混凝土保护层厚度及有特殊要求时,构件的环境类别。
二、平法施工图中梁的平面表示法梁的平法施工图,采用平面注写方式或截面注写方式。
2.1平面注写方式平面注写方式:在标号相同的任意根梁中进行,包括集中标注和原位标注。
集中标注:表达梁的通用数字。
原位标注:表达梁的特殊数字。
当梁的某跨数值与集中标注不同时,则在该跨注原位标注,施工时原位标注取值优先。
(1)集中标注可在梁的任意跨标出。
集中标注包括五项必注值和一项选注值。
五项必注值包括:1)梁的编号:由类型代号、序号、跨数及有无悬挑代号(加括号)组成:楼层框架梁:KLxx(x)屋面框架梁:WKLxx(x) 框支梁:KZLxx(x)非框架梁:Lxx(x)悬挑梁:XLxx 井字梁:JZLxx(x)例如,KL7(5A)表示第7号框架梁,5跨,一端有悬挑,其中(XXA)表示梁一段有悬挑,(XXB)表示梁两端有悬挑,悬挑不计入跨数。
2)截面尺寸:等截面梁用b×h表示(b为梁截面宽度,h为梁截面高度);当有悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值,即为b×h1/ h2(悬挑梁根部的截面高度/悬挑梁端部的截面高度)3)箍筋:包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔;当梁箍筋为痛一种间距及肢数时,则不需用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
例如, 10@100/200(4),表示箍筋为Ⅰ级钢筋,直径为10mm,加密区间距为100,非加密区间距为200,均为四只箍。
4)上部通筋或架立钢筋:若上部既有通长钢筋又有架立钢筋时,应用加号“+”将通长筋和架立筋相连。
注写时将角部纵筋写在加号的前面,架立筋写在加号后面的括号内,以示不同直径与通长筋的区别。
当全部采用架立筋时,则将其写入括号内。
例如,2 22用于双肢箍;2 22+(4 12)用于六肢箍,其中2 22为通长筋,4 12为架立筋。
当梁的上部纵筋、下部纵筋均为全跨相同,且下部纵筋多数跨配筋相同时,此项可加注下部纵筋的配筋值,用分号“;”讲上部与下部纵筋的配筋值分隔开来。
例如,3 22表示梁的上部配置3 22的通长筋,梁的下部配置3 22的通长筋。
5)构造钢筋或受扭钢筋:用字母G或N表示。
当梁腹板高度大于450mm时,梁侧面须配置纵向构造纵筋,用大写字母G打头,接续注明总的配筋值。
同样,梁侧面须配置受扭钢筋时,用大写字母N打头,接续注明总的配筋值。
例如,G4 22,表示梁的两个侧面共配置4 22的纵向构造钢筋。
N2 12表示配置2 12的受扭钢筋。
一项选注值:梁顶标高差,即梁相对于结构层楼面标高的高差值。
有高差时标注,无高差不注(加括号)。
(2)梁的原位标注。
1)梁上部纵筋:次钢筋包含上部通长钢筋在内。
当排数多于一排是,用“/”自上而下分开;例如,梁支座上部纵筋注写为6 25 4/2,则表示上一排的纵筋为4 25,下一排的纵筋为2 25 。
当有两种不同直径时,用“+”分开,角筋在“+”之前;例如,梁支座上部有四根纵筋,2 25放在角部,2 22放在中部,在梁支座上部应注写为2 25+2 22 。
当梁中间支座左右两侧配筋相同时,在任意边标注,当左右两侧钢筋不同时,在两边同时标注。
2)梁下部纵筋。
当排数多于一排时,用“/”自上而下分开,当采用两种不同直径钢筋时,用“+”分开,角筋在“+”之前。
标注规则同梁支座上部纵筋。
3)附加箍筋或吊筋。
直接画在主梁上,用引出线引出总配筋值。
2.2截面注写方式截面注写方式是在分标准层绘制的梁平面布置图上,分别在不同编号的梁上选择一根梁用剖面号引出配筋图,并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
具体规定如下:1)对梁进行编号,从相同编号的梁中选择一根梁,先将“单边截面号”画在该梁上,再将截面配筋详图画在本图或其他图上。
当某梁的顶面标高与结构层的楼面标高不同时,应在梁编号后注写梁顶面标高高差(注写规定同平面注写方式)。
2)在截面配筋详图上要注明截面尺寸、上部筋、下部筋、侧面构造筋或受扭筋及箍筋的具体数值,其表达方式与平面注写方式相同。
截面注写方式既可单独使用,也可与平面注写方式结合使用。
三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法(1)有梁楼盖板的平法施工图,采用平面注写方式。
注写包括两种方法:板块集中标注和板支座原位标注。
(2)板块集中标注包括:①板的编号;②贯通纵筋;③板厚;④板面标高差。
普通楼面一跨为一板块;密肋楼盖主梁至主梁为一板块。
所有板块都应编号,相同板块编号的集中标注可以注在任意板块中。
板块编号由类型代号和序号组成:楼面板:LBxx 屋面板:WBxx 纯悬挑板:XBxx 延伸悬挑板:YXBxx板厚注写为 h=xx,若遇悬挑板变截面,则注写为 h=xx/xx(根部/端部)。
贯通纵筋应分别注写,“B”表示下部纵筋,“T”表示上部纵筋,“B&T”表示下部与上部纵筋;“X”表示X向纵筋,“Y”表示Y向纵筋,“X&Y”表示X向与Y向纵筋;“XC、YC”表示构造钢筋。
板面标高差指该板相对于结构层板面标高差的高差,有高差时则注写,无高差时则不注写(加括号注写)。
(3)板支座原位标注包括:①支座上部非贯通纵筋(负弯矩筋);②纯悬挑板上部受力纵筋。
板支座上部的负弯矩筋,原位标注注于板的支座上,如若干跨配置相同,则在第一跨表达。
在该钢筋的上方,标注钢筋编号、钢筋间距、钢筋直径、横向连续布置的跨数,以及是否横向布置到梁的悬挑端;在该钢筋的下方,标注钢筋长度。
3.2 无梁楼盖板的平面表示法(1)无梁楼盖板的平法施工图,采用平面注写方式。
其平面注写包括两种方法:板带集中标注和板带支座原位标注。
(2)板带集中标注包括:①板带编号;②箍筋;③板带厚及板带宽;④贯通纵筋。
板带编号由类型代号和跨数组成:柱上板带:ZSBxx;跨中板带:KZBxx;一端悬挑为xxA,两端悬挑为xxB。
板带厚注写为 h=xx,板带宽注写为 b=xx。
板带上有暗梁时会设置箍筋,所以箍筋是选注内容。
