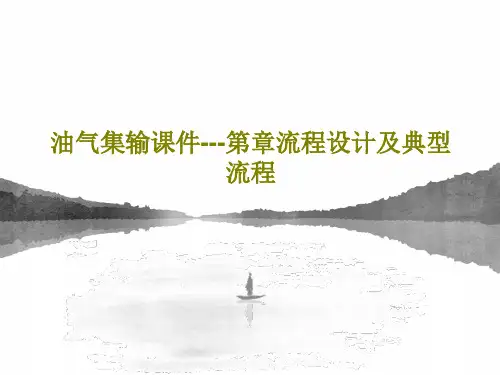

油气集输课件---第章流程设计及典型流程
设计流程时要考虑的几个基本条件。 设计的基础 按流程配置集输系统的地面工程 集输系统与各工艺环节的关系 要加强技术储备和技术情报信息的交流与消化吸收
建设规模的确定 能量的利用问题 系统的密闭程度 管网 自动化问题
油气集输流程的建设规模
如果油田投产初期不含水，则流程的建设规模 可用下式计算：
2.集气站
功能：脱出气体中夹带的凝液、水和机 械杂质，对各气井进行计量。
加强做责任心，责任到人，责任到位 才是长 久的发 展。20.11.1120.11.11Wednes day, November 11, 2020
人生得意须尽欢，莫使金樽空对月。05:18:3305:18:3305:1811/11/2020 5:18:33 AM
第一章 油气集输的流程
第一章 油气集输的流程
集油流程
收集、计量油井产物的过程
第一类、每口井有单独的分离、计量设备，有 时还有单独的油气处理设备，适用于特高产井，流 程的经济性差。
第二类、计量站集油流程，每口井有单独的出 油管线，把油井产物送往计量站，在计量站内轮流 计量每口油井的油气产量，此后与其他油井产物汇 合输往集中处理站，这种流程用的最为广泛。
与油田集输系统的区别：
气藏的压力一般都比较高，在气藏开采的大部分时间内，可 以靠气藏能量完成气体的集中、净化、加工，甚至通过输气 管道直接输送至用户；
从气藏到用户，气体处在同一高压、密闭的水利条件内，集 气、加工、净化、输气、用气等环节间有着密不可分的相互 联系。
在合适的条件下及其系统内会形成固态水合物堵塞管线和设 备，因而防止水合物的形成是集气系统的重要工作。
热水不掺入井口出油管线内，油井计量比较准确。
缺点：
计量站和井口间有三条管线（井流、热水、回水）， 投资大、钢材消耗多、热效率低。
建设规模的确定 能量的利用问题 系统的密闭程度 管网 自动化问题
油气集输流程的建设规模
如果油田投产初期不含水，则流程的建设规模 可用下式计算：
2.集气站
功能：脱出气体中夹带的凝液、水和机 械杂质，对各气井进行计量。
加强做责任心，责任到人，责任到位 才是长 久的发 展。20.11.1120.11.11Wednes day, November 11, 2020
人生得意须尽欢，莫使金樽空对月。05:18:3305:18:3305:1811/11/2020 5:18:33 AM
第一章 油气集输的流程
第一章 油气集输的流程
集油流程
收集、计量油井产物的过程
第一类、每口井有单独的分离、计量设备，有 时还有单独的油气处理设备，适用于特高产井，流 程的经济性差。
第二类、计量站集油流程，每口井有单独的出 油管线，把油井产物送往计量站，在计量站内轮流 计量每口油井的油气产量，此后与其他油井产物汇 合输往集中处理站，这种流程用的最为广泛。
与油田集输系统的区别：
气藏的压力一般都比较高，在气藏开采的大部分时间内，可 以靠气藏能量完成气体的集中、净化、加工，甚至通过输气 管道直接输送至用户；
从气藏到用户，气体处在同一高压、密闭的水利条件内，集 气、加工、净化、输气、用气等环节间有着密不可分的相互 联系。
在合适的条件下及其系统内会形成固态水合物堵塞管线和设 备，因而防止水合物的形成是集气系统的重要工作。
热水不掺入井口出油管线内，油井计量比较准确。
缺点：
计量站和井口间有三条管线（井流、热水、回水）， 投资大、钢材消耗多、热效率低。

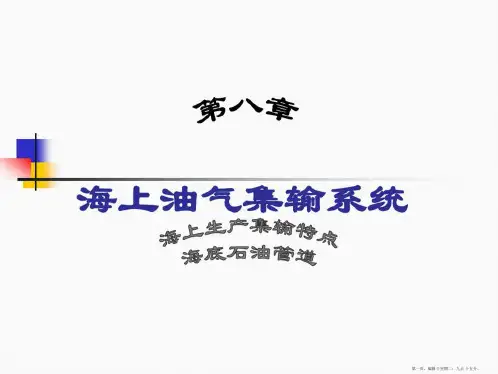

油气储运概论第八章1海上油气集输
第三十三页，编辑于星期二：九点 十五分。
第三十四页，编辑于星期二：九点 十五分。
第三十五页，编辑于星期二：九点 十五分。
第三十六页，编辑于星期二：九点 十五分。
第三十七页，编辑于星期二：九点 十五分。
第三十八页，编辑于星期二：九点 十五分。
第三十九页，编辑于星期二：九点 十五分。
第四十页，编辑于星期二：九点 十五分。
第五十七页，编辑于星期二：九点 十五分。
第五十八页，编辑于星期二：九点 十五分。
第五十九页，编辑于星期二：九点 十五分。
第六十页，编辑于星期二：九点 十五分。
第六十一页，编辑于星期二：九点 十五分。
第六十二页，编辑于星期二：九点 十五分。
第六十三页，编辑于星期二：九点 十五分九页，编辑于星期二：九点 十五分。
第十页，编辑于星期二：九点 十五分。
第十一页，编辑于星期二：九点 十五分。
第十二页，编辑于星期二：九点 十五分。
第十三页，编辑于星期二：九点 十五分。
第十四页，编辑于星期二：九点 十五分。
第十五页，编辑于星期二：九点 十五分。
第十六页，编辑于星期二：九点 十五分。
第十七页，编辑于星期二：九点 十五分。
第十八页，编辑于星期二：九点 十五分。
第十九页，编辑于星期二：九点 十五分。
第二十页，编辑于星期二：九点 十五分。
第二十一页，编辑于星期二：九点 十五分。
第二十二页，编辑于星期二：九点 十五分。
第二十三页，编辑于星期二：九点 十五分。
第二十四页，编辑于星期二：九点 十五分。
第七十三页，编辑于星期二：九点 十五分。
第七十四页，编辑于星期二：九点 十五分。
第七十五页，编辑于星期二：九点 十五分。
油气集输 图文
油气集输图文一、绪论1. 把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。
2. 油气集输主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺。
3. 油田生产中的“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油。
4. 油田生产中的“三回收”是指汗水回收、天然气回收和轻质油回收。
5. 试分析原油外输前需进行脱水的原因？答：从井中采出的原油一般都含有一定数量的水，而原油含水多了会给造成浪费，增加设备，多耗能;原油中的水多数含有盐类，加速了设备、容器和管线的腐蚀;在石油炼制过程中，水和原油一起被回热时，水会急速激化膨胀，压力上升，影响炼厂正常操作和产品质量，甚至会发生爆炸。
因此外输原油前，需进行脱水，使含水量要求不超过0.5％。
6. 原油脱气：通过油气分离器和原油稳定装置把原油中的气态轻烃组分脱离出去的工艺过程。
7. 油气计量：是指对石油和天然气流量的测定。
主要分为油井产量计量和外输流量计量两种。
8. 油井产量计量：是指对单所生产的油量和生产气量的测定，它是进行油井管理、掌握油层动态的关键资料数据。
9. 外输计量：是对石油和天然气输送流量的测定，它是输出方和接收方进行油气交接经营管理的基本依据。
10. 油气计量站：它主要由集油阀组（俗称总机关）和单井油气计量分离器组成，在这里把数口油井产品集中在一起，轮流对各单井的产油气量分别进行计量。
11. 计量接转站：有的油气计量站因油压较低，增加了缓冲缺勤和输油泵等外输设备，这种油气小站叫计量接转站，既然进行油气讲师还承担原油接转任务。
12. 转油站：是把数座计量（接转）站来油集中在一起，进行油气分离、油气计量、加热沉降和油气转输等作业的中型油站，又叫集油站。
有的转油站还包括原油脱水作业，这种站叫脱水转油站。
油气集输工艺PPT
油气集输流程 油气集输流程是油、气在油田内部流向的总 说明，即从生产油井井口起到外输、外运的 矿场站库，油井产品经过若干个工艺环节， 最后成为合格油、气产品全过程的总说明。
油气集输系统的组成 油田地面集输系统有各种站和管线组成。 管线按所输送的介质分为气、油、水单相 管和油气混输管以及油气水混输管。出油管 线、集油管线 、矿场输油管线、集气管线、 输气管线 。 至于站，名称不算统一，大致有：分井计 量站 、交接计量站 、接转站 、原油脱水 站 、矿场油库 、增压集气站 、压气站 、 集中处理站 。
3 原油处理
目前全国各油田绝大部分开发井都采用注水开发 方式开采石油。从油井产出的油气混合物内含有大量 的采出水和泥砂等机械杂质。世界上所产原油的90% 以上需进行脱水。 对原油进行脱水、脱盐、脱除泥砂等机械杂质， 使之成为合格商品原油的过程——原油处理，国内常 称原油脱水。
原油处理的目的
原油乳状液 游离水 常温下用静止沉降法短时间内能从油 中分离 的水，常在沉降罐和三相分离器中脱除。 乳化水 用沉降法很难脱除的水，与原油的 混合物称 为油水乳状液（原油乳状液）。 脱除游离水后，原油密度越大，乳化水含量 越高。 原油中水的类型：游离水和乳化水
原油乳状液 乳状液 两种或两种以上不互溶或微量互溶的液体， 其 中一种以极小的液滴分散于另一种液体中，这种 分 散物系称为乳状液，乳状液都有一定的稳定性。 原油乳状液的类型 油包水型（W/O）：油田最常见的原油乳状液。 水包油型（O/W）：在采出水中常存在，原油处理中 很少见，又称反相乳状液。
油气集输工作内容
油气集输工作内容
油气计量：包括单井产物油、气、水的计量以及油气在处理过程中、外 输至用户前的计算。 集油、集气：将分井计量后的油气水混合物汇集送到处理站，或者将含 水原油、天然气分别汇集送至原油处理及天然气集气厂站。 油气水分离：将油气水混合物分离成液体和气体，将液体分离成含水原 油及含油污水，必要时分离出固体杂质。 原油脱水：将含水原油破乳、沉降、分离，使原油含水率符合要求 原油稳定：将原油中的C1-C4等轻组分脱出，使原油饱和蒸汽压符合标准。 原油储存：将合格原油储存于油罐中，维持原有生产与销售的平衡 天然气脱水：脱出天然气中的水分，保证其输送和冷却时的安全 轻烃回收：脱出天然气中部分C2-C5,保证其输送和冷却时不析出液烃 液烃储存：将液化石油气、液化天然气分别装在压力罐中，维持其生产 与销售的平衡
新版油气集输工艺PPT15页
新版油气集输工艺
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！Βιβλιοθήκη
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！Βιβλιοθήκη
《油气集输》PPT课件
• ③从上游到下游用水蒸气扫线。
⒉启动投产
• ①关闭各处放空阀，再一次检查确认各设备、管 线、仪表等均处于良好待运状态。
• ②开通进冷凝冷却器的冷却水，启动负压压缩机， 抽出稳定塔和管线内的空气，经压缩后进入冷凝 冷却器、三相别离器，自三相别离器顶部放空阀 排出；待压力降到0.07MPa左右时，翻开进料阀， 将来料引入负压闪蒸塔，逐渐建立液面，待液面 高度到达设计预定值后，改手动操作为仪表控制。 关闭三相别离器顶部的放空排气阀，未凝气进入 低压气管网。未凝气中含氧量应小于5%。
• ④稳定塔真空度突然下降：可能是因进料油量突然增大、 原油中含水太高、塔底液面猛升、真空系统漏入空气、压 缩机进口堵塞等原因引起。检查确定事故原因后，进展相 应的处理。
四、分馏法原油稳定系统的操作
• 1．投产前的准备工作 • 2. 投产 • 3．装置的正常操作 • 4．停运操作 • 5．常见事故的处理 • ①停电：假设停电时间较短，按临时停车
处理；否那么按长期停车处理；
• ②重沸器热源中断：来料通过旁通管线进原油储罐，关闭 稳定塔进料阀门，停顿塔顶和塔底的产品排出；停顿回流 泵，冷却水照常循环；如热源不能在较短时间内恢复供给， 应按长期停车处理。
• ③仪表供风中断：改自动控制为手动控制，查找停风原因， 并进展相应处理；供风正常后，恢复自动控制。
• 塔顶循环回流的特点：采用塔顶循环回流的操作，可以提 高原油稳定塔的处理量，在处理量一定时，可以减少塔径， 节约投资。假设用循环回流液来预热原料，还可节省燃料， 减少加热炉的负荷。但是，采用塔顶循环回流会降低精馏 的效果。
二、稳定操作参数确实定
• 1．操作压力〔设计最高、最低压力〕 • 原油稳定塔都是在一定压力条件下进展操
• ④冷却水中断：关闭冷凝冷却水回水阀门，查找停风原因， 并进展处理，假设停水时间较短，按临时停车处理；假设 停水时间较长，应按长期停车处理。
⒉启动投产
• ①关闭各处放空阀，再一次检查确认各设备、管 线、仪表等均处于良好待运状态。
• ②开通进冷凝冷却器的冷却水，启动负压压缩机， 抽出稳定塔和管线内的空气，经压缩后进入冷凝 冷却器、三相别离器，自三相别离器顶部放空阀 排出；待压力降到0.07MPa左右时，翻开进料阀， 将来料引入负压闪蒸塔，逐渐建立液面，待液面 高度到达设计预定值后，改手动操作为仪表控制。 关闭三相别离器顶部的放空排气阀，未凝气进入 低压气管网。未凝气中含氧量应小于5%。
• ④稳定塔真空度突然下降：可能是因进料油量突然增大、 原油中含水太高、塔底液面猛升、真空系统漏入空气、压 缩机进口堵塞等原因引起。检查确定事故原因后，进展相 应的处理。
四、分馏法原油稳定系统的操作
• 1．投产前的准备工作 • 2. 投产 • 3．装置的正常操作 • 4．停运操作 • 5．常见事故的处理 • ①停电：假设停电时间较短，按临时停车
处理；否那么按长期停车处理；
• ②重沸器热源中断：来料通过旁通管线进原油储罐，关闭 稳定塔进料阀门，停顿塔顶和塔底的产品排出；停顿回流 泵，冷却水照常循环；如热源不能在较短时间内恢复供给， 应按长期停车处理。
• ③仪表供风中断：改自动控制为手动控制，查找停风原因， 并进展相应处理；供风正常后，恢复自动控制。
• 塔顶循环回流的特点：采用塔顶循环回流的操作，可以提 高原油稳定塔的处理量，在处理量一定时，可以减少塔径， 节约投资。假设用循环回流液来预热原料，还可节省燃料， 减少加热炉的负荷。但是，采用塔顶循环回流会降低精馏 的效果。
二、稳定操作参数确实定
• 1．操作压力〔设计最高、最低压力〕 • 原油稳定塔都是在一定压力条件下进展操
• ④冷却水中断：关闭冷凝冷却水回水阀门，查找停风原因， 并进展处理，假设停水时间较短，按临时停车处理；假设 停水时间较长，应按长期停车处理。
海上油气集输
第三讲 海上油气集输工艺技术3.1 海上油气集输系统的组成和类型海上油气集输系统是指把海上油井生产出来的原油、伴生气进行集中、计量、处理、初加工， 最后将合格的油、气外输给用户的整个生产流程，以及为上述生产流程提供的生产设备、工程设施 的总称。
3.1.1 油气集输的任务油气集输是继地质勘探、油田开发、钻井采油之后的油田生产阶段。
这阶段的任务是从油井井 口开始，将油井的产出物在油田集中、油气分离、计量、净化处理、必要的初加工，生产出符合质 量要求的油、气及副产品，而后输送给用户。
3.1.2 海上油气集输系统的组成海上油气集输系统包括海上油气生产设备系统以及为其提供生产场地、支撑结构的工程设施。
海上油气集输包括了整个油田生产设备及其工程设施。
这些工程设施有井口平台、生产平台、生活 平台、储油平台、储油轮、储油罐、单点系泊、输油码头等。
根据所开发油田的生产能力、油田面 积、地理位置、工程技术水平及投资条件，可分别组成不同的油气集输系统。
3.1.3 海上油气集输类型随着海上油田开发工程由近海向远海发展，海上油气集输形成了以下三种类型。
（一）全陆式集输系统海上油田开发初期，是在离岸不远的地方修筑人工岛，建木质或混凝土井曰保护架（平台）打 井采油。
油井的产出物靠油井的压力经出油管线上岸集油、分离、计量、处理、储存及外输。
这种 把全部的集输设施放在陆上的生产系统叫全陆式集输系统。
该系统的海上工程设施一般为：①井口保护架（平台）通过海底出油管上岸，见图3-1;②井口保护架（平台）通过栈桥与陆地相连；③人工岛通过路堤与陆地相连，见图3-2。
全陆式生产系统在海上只设井口保护架（平台）和出油管线，大大减少了海上工程量，便于生 产管理。
陆地生产操作费用比较低，而且受气候影响小，与同等生产规模的海上生产系统相比，其 经济效益好。
该系统一般适用于浅水、离岸近、油层压力高的油田。
我国滩海油田开发多采用这一 集输方式。
（二）半海半陆式集输系统随着油田开发地点水深的增加、离岸距离加大、钢导管架平台的发展和应用，全陆式集输系统图3-1 全陆式油气集输系统 图3-2 人工岛全陆式集输系统图已不能适用。
