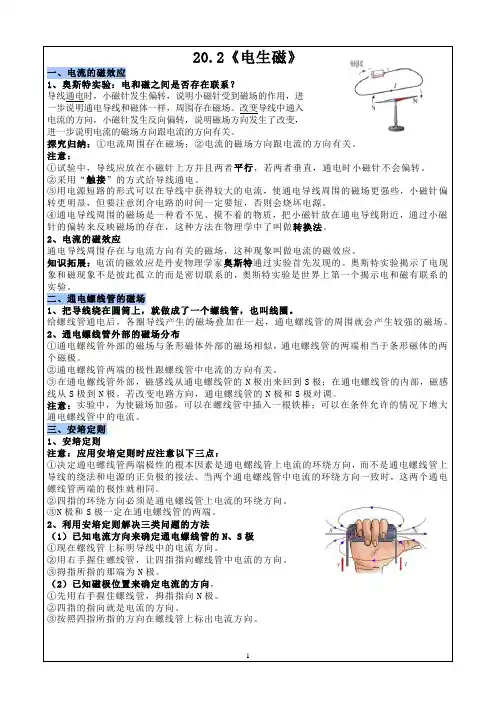

一、电流的磁效应1、奥斯特实验：电和磁之间是否存在联系？导线通电时，小磁针发生偏转，说明小磁针受到磁场的作用，进一步说明通电导线和磁体一样，周围存在磁场。
改变导线中通入电流的方向，小磁针发生反向偏转，说明磁场方向发生了改变，进一步说明电流的磁场方向跟电流的方向有关。
探究归纳：①电流周围存在磁场；②电流的磁场方向跟电流的方向有关。
注意：①试验中，导线应放在小磁针上方并且两者平行，若两者垂直，通电时小磁针不会偏转。
②采用“触接”的方式给导线通电。
③用电源短路的形式可以在导线中获得较大的电流，使通电导线周围的磁场更强些，小磁针偏转更明显，但要注意闭合电路的时间一定要短，否则会烧坏电源。
④通电导线周围的磁场是一种看不见、摸不着的物质，把小磁针放在通电导线附近，通过小磁针的偏转来反映磁场的存在，这种方法在物理学中了叫做转换法。
2、电流的磁效应通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的。
奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的，奥斯特实验是世界上第一个揭示电和磁有联系的实验。
二、通电螺线管的磁场1、把导线绕在圆筒上，就做成了一个螺线管，也叫线圈。
给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。
2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极。
②通电螺线管两端的极性跟螺线管中电流的方向有关。
③在通电螺线管外部，磁感线从通电螺线管的N极出来回到S极；在通电螺线管的内部，磁感线从S极到N极，若改变电路方向，通电螺线管的N极和S极对调。
注意：实验中，为使磁场加强，可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流。
三、安培定则1、安培定则注意：应用安培定则时应注意以下三点：①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管上导线的绕法和电源的正负极的接法。
人教版物理九年级全一册第二十章第2节电生磁姓名：__________ 班级：__________考号：__________一、选择题（共14题）1、最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．安培D．奥斯特2、图2的四幅图，通电螺线管的N、S极标注正确的是3、图中小磁针静止时指向错误的是（）4、通电螺线管线圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是（）5、如右图所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是S极，磁性增强C．a端是N极，磁性增强D．b端是S极，磁性减弱6、如图4所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是A．a B．bC．c D．d7、下列关于电磁现象的说法，正确的是（）A．导体周围存在磁场B．发电机是根据电磁感应现象的原理制成C．电磁铁的磁性强弱与通过的电流强弱有关D．导体在磁场中运动时就会产生感应电流8、 (2019·武汉)如图所示,在“探究通电螺线管外部的磁场分布”的实验中,开关闭合后,下列说法正确的是( )A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端9、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极10、奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动11、在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱12、如图5所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北13、如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A.C接E，D接FB.C接E，B接FC.A接E，D接FD.A接E，B接F14、图中的两个线圈，套在一根光滑的玻璃管上。
教案：人教版九年级物理全册——20.2电生磁一、教学内容（1）教材章节：人教版九年级物理全册第20章第2节（2）详细内容：本节主要讲解电流的磁效应，即电生磁的现象。
通过实验观察到电流周围存在磁场，并探讨电流磁场的基本性质。
同时，介绍奥斯特实验及其对物理学发展的意义。
二、教学目标1. 了解电流的磁效应，理解电流周围存在磁场的现象。
2. 掌握奥斯特实验的原理和结论，认识其对物理学的重要性。
3. 培养学生的实验观察能力、分析问题和解决问题的能力。
三、教学难点与重点1. 教学难点：电流磁场的性质和规律。
2. 教学重点：奥斯特实验的现象和结论。
四、教具与学具准备1. 教具：电源、导线、电流表、小磁针、软磁铁等。
2. 学具：学生实验套件、笔记本、尺子等。
五、教学过程1. 实践情景引入：展示一个通电螺线管，让学生观察其周围是否有磁性。
2. 实验探究：引导学生进行奥斯特实验，观察通电导线周围是否有磁场。
3. 现象分析：让学生用尺子测量通电导线周围磁场的分布，探讨电流磁场的基本性质。
5. 例题讲解：运用电流磁场的基本性质解决实际问题，如通电螺线管的极性判断。
6. 随堂练习：让学生运用所学知识，自行判断一个通电螺线管的极性。
7. 知识拓展：介绍电磁感应现象，为学生后续学习打基础。
六、板书设计1. 电流的磁效应（1）电流周围存在磁场（2）电流磁场的基本性质2. 奥斯特实验（1）实验现象：通电导线周围有磁场（2）实验结论：电流周围存在磁场七、作业设计1. 题目：判断一个通电螺线管的极性，并说明判断依据。
2. 答案：根据右手螺旋定则，将右手握住通电螺线管，让手指指向电流方向，大拇指所指方向即为螺线管的北极。
八、课后反思及拓展延伸1. 反思：本节课学生对电流的磁效应有了初步认识，但部分学生对电磁感应现象还不够了解。
在今后的教学中，应加强电磁感应方面的教学，为学生深入学习电磁学打下基础。
2. 拓展延伸：让学生课后查阅资料，了解电磁学在现实生活中的应用，如电磁铁、电磁炉等。
