第二章离心泵与风机基本理论

特点：依靠旋转的叶片向液体传送机械能
容积式：如往复式、回转式等
特点：机械内部的工作容积不断发生变化

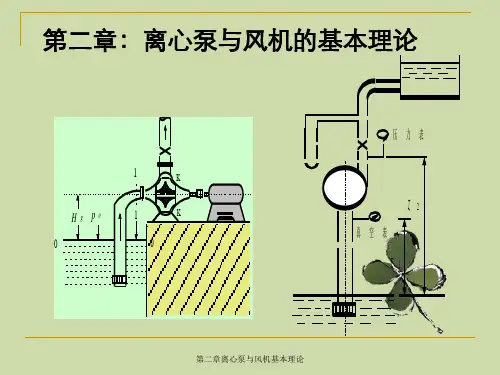

一、离心泵的构造和工作原理
二．离心泵主要构件的结构及功能
三、离心泵的主要性能参数
四、离心泵的工作点与流量调节
五、离心泵的安装高度 六、离心泵的选用、安装与操作
复习：
1. 流量测量（变压头流量计；变截面流量计）。
思考：泵启动前为什么要灌满液体

气缚现象：
离心泵启动时，如果泵壳内存在空气，由于空气的密度远
小于液体的密度，叶轮旋转所产生的离心力很小，叶轮中心
处产生的低压不足以造成吸上液体所需要的真空度，这样，
离心泵就无法工作，这种现象称作“气缚”。
为了使启动前泵内充满液体，在吸入管道底部装一止
逆阀。此外，在离心泵的出口管路上也装一调节阀，用于
思考：三种叶轮中哪一种效率高？

闭式叶轮的内漏最小，故效率最高，
敞式叶轮的内漏最大。
敞式叶轮和半闭式叶轮不易发生堵 塞现象

平衡孔：在后盖板上钻有小孔，以
把后盖前后空间连通起来。
单吸式叶轮
液体只能从叶轮一侧被吸入，结
构简单。 按吸液方式
双吸式叶轮 相当于两个没有盖板的单吸式叶轮 背靠背并在了一起，可以从两侧吸 入液体，具有较大的吸液能力，而
1）离心泵基本方程式的导出

理想情况：
1）泵叶轮的叶片数目为无限多个，也就是说叶片的 厚度为无限薄，液体质点沿叶片弯曲表面流动，不发 生任何环流现象。 2）输送的是理想液体，流动中无流动阻力。
理论压头
离心泵在上述理想情况下产生的压头，就做理论压头， 用H∞表示。
离心泵的基本方程
H

泵与风机完整课件
目录
CONTENTS
• 泵与风机基本概念及分类 • 泵与风机选型与设计 • 泵与风机运行特性及调节方法 • 泵与风机性能测试与评估 • 泵与风机故障诊断与维护保养 • 泵与风机节能技术探讨
01 泵与风机基本概念及分 类
定义及工作原理
定义
泵与风机是流体机械中的两类重 要设备，用于输送气体或液体， 提升流体的压力或输送流体。
01
02
03
变速调节
通过改变泵的转速来调节 流量和扬程，适用于需要 大范围调节且对效率要求 较高的场合。
节流调节
通过改变管路中阀门的开 度来调节流量和扬程，适 用于小范围调节且对效率 要求不高的场合。
切割叶轮调节
通过切割叶轮直径来改变 泵的扬程和流量，适用于 需要降低扬程或流量的场 合。
实例分析：某泵站运行调节策略优化
。
确定流量和扬程
根据工艺要求确定所需流量和 扬程，并考虑一定余量。
选择泵或风机类型
根据流体性质、输送距离、安 装条件等选择适合的泵或风机
类型。
校核性能参数
对所选泵或风机的性能参数进 行校核，确保其满足工艺要求
。
设计计算方法
相似换算
利用相似原理，将模型试验结 果换算到实际泵或风机的性能
参数上。
系统阻力计算
采用标准化的测试程序，包括准备、 安装、调试、运行和数据分析等步骤 ，确保测试结果的准确性和可重复性 。
性能测试标准
测试参数与指标
关注流量、扬程、功率、效率等关键 性能参数，以及振动、噪音、温升等 辅助指标，全面评估泵与风机的性能 表现。
遵循国际或行业内的相关标准，如 ISO、API等，以及特定的设备制造商 标准，确保测试的公正性和客观性。

对于风机：通常用全压p表示，单位为Pa。
1 1 p p2 V22 p1 V12 2 2 说明：下标“1、2” 表示泵与风机进
口和出口截面；和泵比较略去了gZ。
离心叶轮的内流理论基础 主编及制作：吕玉坤
预备知识
一、泵与风机概述
3、泵与风机的基本性能参数
泵与风机的基本性能参数主要有：流量 qV 、能头（扬程 H或全压p）、轴功率Psh 、有效功率Pe 、效率 和转速n 等。 流量：泵与风机在单位时间内所输送的流体量，通常用体积流 量qV 表示，单位为m3/s，m3/h。 测量时,泵以出口流量计算，而风机则以进口流量计算。 对于非常温水或其它液体也可以用质量流量qm 表示，单位 为kg/s，kg/h。 qm 和qV 的换算关系为： qm= qV
b．K为滑移系数
不是效率，不是由损失造成的； 流体惯性有限叶片轴向滑移； K = f（结构），见表1-2。
离心叶轮的内流理论基础
主编及制作：吕玉坤
预备知识
二、离心式泵与风机的基本理论
（五）离心式泵与风机的损失和效率 1、机械损失和机械效率
机械损失包括：轴与轴封 轴 与 轴 承 （ Pm1∝nD2 ） 及 叶 轮圆盘摩擦（Pm2 ∝n3D25）所 损失的功率。
主编及制作：吕玉坤
预备知识
二、离心式泵与风机的基本理论
（三） 离心式泵与风机的能量方程式 6、提高无限多叶片时理论能头的几项措施：
H T
1 ( u2 2u u1 1u ) g
（ 1 ） 1u 反映了泵与风机的吸入条件。设计时一般尽量使 1≈90（1u0），流体在进口近似为径向流入。
出室能头转化损失也大；而后向式则反之，故其克服管路阻力 的能力相对较好。

1 1 0.68n
2 3 s
随着比转数减少（叶轮 直径增加），叶轮间隙 两侧压差增加，容积损 失增加，容积效率减小。
3、流动损失

是指流体在流道中流动时，由于流动阻力而产生的机械能损失。 流体与各部分流道壁面摩擦所产生的摩擦阻力损失 边界层分离、二次涡流所产生的漩涡损失 流量改变，流动角不等于安装角时，产生的冲击损失
流动损失流动损失流体与各部分流道壁面摩擦所产生的流体与各部分流道壁面摩擦所产生的摩擦阻力损失摩擦阻力损失边界层分离边界层分离二次涡流所产生的二次涡流所产生的漩涡损失漩涡损失流量改变流量改变流动角不等于安装角时流动角不等于安装角时产生的产生的冲击损失冲击损失摩擦损失摩擦损失涡流损失涡流损失冲击损失冲击损失与流体输与流体输送量有关送量有关不仅与流体输送量有关还与该流量与设计流量的偏差有关vt摩擦涡流损失冲击损失冲击损失泄漏损失以后弯式为例实际实际hhqqvv曲线曲线叶片有限时环流系数k1是结构参数的函数与叶片数r由于泄漏损失曲线向左移动

H(p)—qv，P—qv，η —qv 的 关 系 曲 线 。 用 于 合理选择泵与风机，使其工作在最高效率范围 内。
离心式泵与风机性能曲线 轴流式泵与风机性能曲线
1、流与扬程（H—qv）曲线
无限多叶片，理想流体时HT∞—qvT曲线
H T
2 u 2 cot 2a u2 u2 1 u 2 v2u (u 2 v2m cot 2a ) qvT g g g gD2 b2

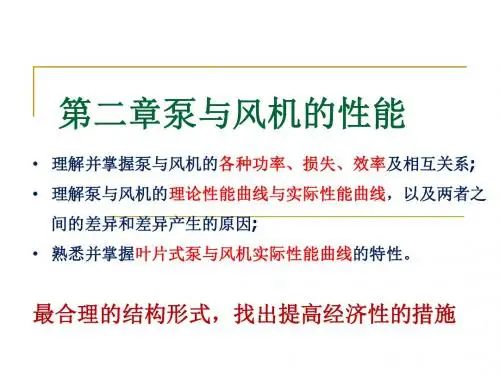

第二章泵与风机的性能
• 理解并掌握泵与风机的各种功率、损失、效率及相互关系;
• 理解泵与风机的理论性能曲线与实际性能曲线，以及两者之
间的差异和差异产生的原因; • 熟悉并掌握叶片式泵与风机实际性能曲线的特性。
