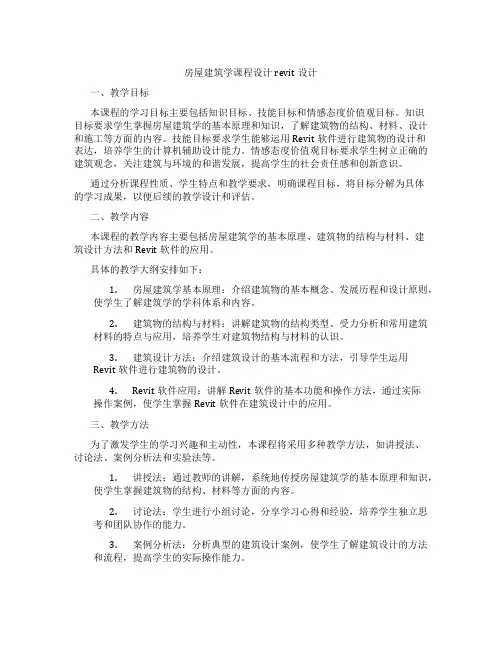

房屋建筑学课程设计revit设计一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握房屋建筑学的基本原理和知识，了解建筑物的结构、材料、设计和施工等方面的内容。

技能目标要求学生能够运用Revit软件进行建筑物的设计和表达，培养学生的计算机辅助设计能力。

情感态度价值观目标要求学生树立正确的建筑观念，关注建筑与环境的和谐发展，提高学生的社会责任感和创新意识。

通过分析课程性质、学生特点和教学要求，明确课程目标，将目标分解为具体的学习成果，以便后续的教学设计和评估。

二、教学内容本课程的教学内容主要包括房屋建筑学的基本原理、建筑物的结构与材料、建筑设计方法和Revit软件的应用。

具体的教学大纲安排如下：1.房屋建筑学基本原理：介绍建筑物的基本概念、发展历程和设计原则，使学生了解建筑学的学科体系和内容。

2.建筑物的结构与材料：讲解建筑物的结构类型、受力分析和常用建筑材料的特点与应用，培养学生对建筑物结构与材料的认识。

3.建筑设计方法：介绍建筑设计的基本流程和方法，引导学生运用Revit软件进行建筑物的设计。

4.Revit软件应用：讲解Revit软件的基本功能和操作方法，通过实际操作案例，使学生掌握Revit软件在建筑设计中的应用。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，系统地传授房屋建筑学的基本原理和知识，使学生掌握建筑物的结构、材料等方面的内容。

2.讨论法：学生进行小组讨论，分享学习心得和经验，培养学生独立思考和团队协作的能力。

3.案例分析法：分析典型的建筑设计案例，使学生了解建筑设计的方法和流程，提高学生的实际操作能力。

4.实验法：利用Revit软件进行建筑设计实践，培养学生的计算机辅助设计能力和创新思维。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的房屋建筑学教材，为学生提供系统的理论知识。

REVIT结构设计建模——标高与轴网标高和轴网是道桥设计中重要的定位信息，是实现道桥三维设计的工作基础与前提条件。

在Revit建模时，应遵循“由整体到局部”的原则，从整体出发，逐步细化。

一、创建和编辑标高1、启用Revit→“新建”→“项目”，样板文件为“项目模板”;2、单击“管理”选项卡→项目单位→“长度”为mm，面积为㎡;3、项目浏览器→“立面”视图→绘制标高。

4、移动鼠标指针至标高2位置，单击标高值，进入标高值文本编辑休眠状态。

5、轴网可以用过拾取线命令绘制，可以通过拾取模型线，符号线等。

6、标高名称可以改变,楼层平面名称也随之变。

要修改标高头需要使用公制标高头的族样板文。

7、单击按钮，在菜单中选择“保存”选项，指定保存位置并命名，格式的文件。

提示：先标高后轴网，标高在立面绘制，轴网在平面绘制;使用修改工具前必须切换至“修改”模式;修改楼层平面名称可以选择同步修改名称;标高由标高头和标高形成的两个部分组成;要修改标高的标头需要使用公制标高标头;Revit将捕捉已有标高端点并显示端点对齐蓝色。

二、创建和编辑轴网1、新建一个项目文件，切换至标高1结构平面视图;2、单击“建筑”→“基准”→“轴网”工具，进入轴网绘制状态;3、移动鼠标指针单击作为轴线起点，并自动为该轴线编号为1。

4、确认Revit尚处放置轴网状态。

移动鼠标指针到轴线起点右侧任意位置，Revit将自动捕捉轴线的起点，给出对齐捕捉参考线，并显示临时尺寸标注。

5、“注释”→“尺寸标注”→“对齐”发布命令可以对轴网标注尺寸。

6、尺寸标注可以根据要求对标注锁定，当尺寸标注应用了“锁定对象”命令后，体积尺寸线将无法通过尺寸写明值修改。

7、对修改永久尺寸标注的数值,先选强参照体积然后输入要修改的尺寸,即单击要修改的尺寸界线然后输入要修改的值8、尺寸界线的备用标注属性→编辑类型→备用单位;适用于需要标注时对同一对象进行明定两种单位标注。

当绘制的轴线沿垂直方向时，Revit会自动捕捉垂直方向;轴网显示2D是延伸或缩减只对当前层有效，当显示3D时才对整个项目有效。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。

在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。

1.2 绘制标高在“结构”选项卡中，选择“标高”工具。

在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。

在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。

在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。

在视图中，选中两条标高线，右键单击，选择“创建相交点”。

在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中四条标高线，右键单击，选择“创建相交点”。

在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。

在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。

在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。

在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。

1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。

在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。

在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。

在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。

R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击??打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

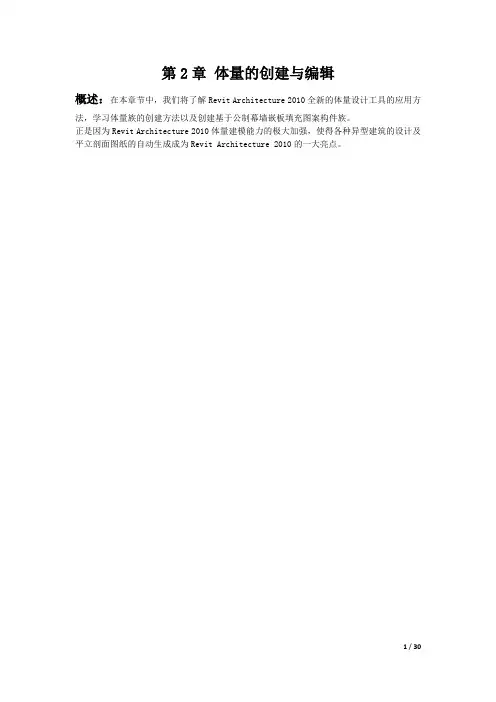

第2章：RevitArchitecture体量的创建与编辑第2章体量的创建与编辑概述：在本章节中，我们将了解Revit Architecture 2010全新的体量设计⼯具的应⽤⽅法，学习体量族的创建⽅法以及创建基于公制幕墙嵌板填充图案构件族。

正是因为Revit Architecture 2010体量建模能⼒的极⼤加强，使得各种异型建筑的设计及平⽴剖⾯图纸的⾃动⽣成成为Revit Architecture 2010的⼀⼤亮点。

2.1创建体量体量是在建筑模型的初始设计中使⽤的三维形状。

通过体量研究，可以使⽤造型形成建筑模型概念，从⽽探究设计的理念。

概念设计完成后，可以直接将建筑图元添加到这些形状中。

Revit Architecture 2010提供了两种创建体量的⽅式:内建体量：⽤于表⽰项⽬独特的体量形状。

创建体量族：在⼀个项⽬中放置体量的多个实例或者在多个项⽬中需要使⽤同⼀体量族时，通常使⽤可载⼊体量族。

2.1.1内建体量新建内建体量单击“体量和场地”选项卡下的“概念体量”⾯板的“内建体量”⼯具（如图2.1-1所⽰）。

注意：默认体量为不可见，为了创建体量，可先激活“显⽰体量”模式。

如果在您单击“内建体量”时尚未激活“显⽰体量”模式，则 Revit Architecture 会⾃动将“显⽰体量”激活，并弹出如图2.1-2所⽰的“体量-显⽰体量已启动”的对话框，直接单击“关闭”即可。

图2.1-1 图2.1-2在弹出的如图2.1-3所⽰的“名称”对话框输⼊内建体量族的名称，然后单击“确定”即可进⼊内建体量的草图绘制模型。

图2.1-3Revit将⾃动打开如图2.1-4所⽰“内建模型体量”的上下⽂选项卡，列出了创建体量的常⽤⼯具。

可以通过绘制、载⼊或导⼊的⽅法得到需要被拉伸、旋转、放样、融合的⼀个或多个⼏何图形。

图2.1-4线：使⽤线⼯具绘制的闭合或不闭合的直线、矩形、多边形、圆、圆弧、样条曲线、椭圆、椭圆弧等都可以被⽤于⽣产体块或⾯。

第2章体量的创建与编辑概述：在本章节中，我们将了解Revit Architecture 2010全新的体量设计工具的应用方法，学习体量族的创建方法以及创建基于公制幕墙嵌板填充图案构件族。

正是因为Revit Architecture 2010体量建模能力的极大加强，使得各种异型建筑的设计及平立剖面图纸的自动生成成为Revit Architecture 2010的一大亮点。

2.1创建体量体量是在建筑模型的初始设计中使用的三维形状。

通过体量研究，可以使用造型形成建筑模型概念，从而探究设计的理念。

概念设计完成后，可以直接将建筑图元添加到这些形状中。

Revit Architecture 2010提供了两种创建体量的方式:内建体量：用于表示项目独特的体量形状。

创建体量族：在一个项目中放置体量的多个实例或者在多个项目中需要使用同一体量族时，通常使用可载入体量族。

2.1.1内建体量新建内建体量单击“体量和场地”选项卡下的“概念体量”面板的“内建体量”工具（如图2.1-1所示）。

注意：默认体量为不可见，为了创建体量，可先激活“显示体量”模式。

如果在您单击“内建体量”时尚未激活“显示体量”模式，则 Revit Architecture 会自动将“显示体量”激活，并弹出如图2.1-2所示的“体量-显示体量已启动”的对话框，直接单击“关闭”即可。

图2.1-1 图2.1-2在弹出的如图2.1-3所示的“名称”对话框输入内建体量族的名称，然后单击“确定”即可进入内建体量的草图绘制模型。

图2.1-3Revit将自动打开如图2.1-4所示“内建模型体量”的上下文选项卡，列出了创建体量的常用工具。

可以通过绘制、载入或导入的方法得到需要被拉伸、旋转、放样、融合的一个或多个几何图形。

图2.1-4●可用于创建体量的线类型包括下列几种：线：使用线工具绘制的闭合或不闭合的直线、矩形、多边形、圆、圆弧、样条曲线、椭圆、椭圆弧等都可以被用于生产体块或面。

AutodeskRevitArchitecture核心功能简介(一)今天笔者给大家催生的是今天国内<b>BIM主流软件AutodeskRevitArchitecture核心功能简介，通过该文章让大家切身感受更加的了解AutodeskRevitArchitecture的特性。

1、参数化构件参数化构件(也称为族)是所有在AutodeskRevitArchitecture设计的建筑构件的基础。

这些构件针对设计构想与产品设计形式建立，提供开放式的图形系统;同时还能让使用者以更加详细的方式呈现设计理念。

可以将参数型式构建组合运用于精细的组合，例如家具或设备，也可以用于描述基础建筑构件，例如墙、梁、柱等。

最重要的是，无须任何程序式语言或编码。

如图2、概念设计工具AutodeskRevitArchitecture软件提供施工容易的概念设计工具，可支持创作流程。

自由绘制草图、更轻松建立自由锥形模型，而且想要以互动方式操控方式。

并可将形式和几何图形定义为实际的构件，以更顺利转移设计开发和文件。

设计时，AutodeskRevitArchitecture会自动在形式周围建立不会参数式架构，更能随心所欲掌控，而且精确度和灵活性更高。

且在单一环境中，可将设计赖草直接转换为施工文件。

如图3、64位系统支持原生64为支持有助于为彩现、列印、模型升级与文档导入及导出等占内存的工作强化效率、提高稳定性。

如图4、冲突检查利用冲突检查扫描模型是否数学方法存在建筑构件冲突问题。

如图5、材料需求利用材料需要工具协助计算机详细的电脑系统材料数量，并且以成本估算追踪油墨数量，参数式变更支持更精确的材料需求。

如图6、工作型施工者界面此界面提供大型图面视窗，以及使用者所普通用户需要的工具与指令，让桌面有条不紊。

如图关于AutodeskRevitArchitecture核心功能简介说道今天就说到这里，我们明天继续，欢迎继续关注。

revit在建筑内给排水建模步骤Revit是一种专业的建筑信息建模软件，它提供了一套完整的工具和功能，用于建筑内给排水系统的建模和设计。

下面将介绍在Revit 中进行建筑内给排水建模的步骤。

第一步：创建项目在开始之前，需要创建新的项目并设置相应的单位和坐标系。

可以选择使用现有的模板或自定义设置。

第二步：绘制建筑模型在Revit中，使用墙体、楼板、屋顶等基本建筑元素绘制建筑模型。

根据实际需要，可以在模型中预留给排水系统所需的空间。

第三步：创建管道系统在建筑模型中，选择“管道”工具，创建水平、垂直或斜向的管道系统。

可以根据实际需要选择冷水、热水、废水、雨水等不同的管道类型。

第四步：连接设备使用“给排水设备”工具，根据实际需求在建筑模型中添加水槽、马桶、洗涤槽等设备。

通过连接管道将这些设备与管道系统相连接。

第五步：布置管道通过使用“布置管道”工具，可以选择水平、垂直或斜向布置管道。

可以选择直线、弯曲或分叉的布置方式，确保管道系统的连续性和完整性。

第六步：调整管道属性在管道系统中，可以根据需求调整管道的属性，如管道直径、材质、坡度等。

这些属性的设置将直接影响管道系统的流量和水力性能。

第七步：检查冲突使用Revit的“冲突检查”功能，可以检查给排水系统与其他系统（如电气系统、结构系统等）之间的冲突。

根据检查结果，进行必要的调整和协调。

第八步：添加附件在建筑模型中，可以添加如阀门、法兰、管件等附件，以完善给排水系统的功能和性能。

这些附件可以根据实际需要进行选择和调整。

第九步：生成图纸和报告在Revit中，可以生成给排水系统的详细图纸和报告，包括平面图、立面图、剖面图、管道布置图等。

这些图纸和报告可以用于施工和安装的指导。

第十步：调整和修改在给排水系统建模完成后，需要对系统进行调整和修改，以确保系统的功能和性能达到设计要求。

可以根据实际情况进行优化和改进。

总结：在Revit中进行建筑内给排水建模主要包括创建项目、绘制建筑模型、创建管道系统、连接设备、布置管道、调整管道属性、检查冲突、添加附件、生成图纸和报告以及调整和修改等步骤。

使用样板创建项目如果希望在创建项目期间能够指定所使用的样板，请使用此操作过程。

1. 单击“新建”（项目）。

2. 在“新建项目”对话框中，单击“样板文件”对应的“浏览”。

3. 定位到需要的项目样板所在的位置，选择该样板文件（文件类型为RTE），并单击“打开”。

Revit MEP 提供了多种项目样板，这些样板位于以下位置的“公制样板”或“英制样板”文件夹中：•Windows XP：C:\Documents and Settings\AllUsers\Application Data\Autodesk\<产品名称及版本>\•Windows Vista 或Windows 7：C:\ProgramData\Autodesk\<产品名称及版本>\可以使用其中的一个样板或根据需要创建自己的样板，来维护公司标准或简化不同类型项目的设置过程。

4. 对于“新建”，单击“项目”。

5. 单击“确定”。

Revit MEP 将使用指定样板所定义的设置创建项目文件。

Revit 窗口的标题栏中将显示默认项目名称。

要指定不同的文件名，请单击（另存为）。

使用默认设置创建项目如果要使用默认样板，请使用此操作过程。

此过程在创建项目期间跳过了指定所用样板的步骤。

执行下列操作之一：•按Ctrl+N。

•在最近使用的文件窗口中的“项目”下，单击“新建”。

Revit MEP 将使用默认样板中的设置创建项目文件。

默认项目名称显示在Revit 窗口的标题栏中。

要指定不同的文件名，请单击（另存为）。

开始项目前在开始向Revit 项目中添加内容之前，请考虑采用下列方法执行设计过程：•使用标高和轴网。

定义模型的标高和轴网，以此作为设计过程的开始。

请参见标高和轴网。

•导入数据。

如果使用其他CAD 程序（例如AutoCAD）开始设计过程，则可以导入现有数据。

Revit MEP 可以导入各种CAD 格式的数据，包括DWG、DXF、DGN和ACIS SAT 文件，以及SketchUp (SKP) 文件和行业基础类(IFC) 文件。

revit在建筑内给排水建模步骤
1. 创建建筑模型：首先，在Revit中创建建筑模型，并确保准
确地建立房间、墙体、地板和屋顶等基本元素。

2. 创建管道系统：选择管道工具，然后创建给水和排水管道系统。

根据建筑设计的需要，可以创建不同类型的管道系统，如冷水、热水、排污等。

3. 定位管道和附件：根据建筑设计的要求，在建筑模型中定位管道和附件。

使用Revit的定位工具，可以精确地放置管道和
附属设备，如阀门、过滤器等。

4. 调整管道参数：调整管道的参数，如尺寸、材质、坡度等，以符合设计要求。

在Revit中，可以通过修改管道的属性来进
行调整。

5. 连接管道：连接相邻的管道段，确保它们的连接正确、密封，具有充足的倾斜度以实现正常流动。

6. 创建管道支架和吊挂件：根据设计要求，在Revit中创建管
道支架和吊挂件。

通过添加支架和吊挂件，可以确保管道在建筑结构上得到适当的支撑和悬挂。

7. 分配系统：将管道系统分配给相应的房间或区域。

通过将管道与特定的房间或区域关联，可以实现准确的能源和负荷计算。

8. 进行系统分析：使用Revit的分析工具，进行系统分析，并
检查管道系统的设计是否满足建筑准则和标准要求。

9. 生成施工图：根据建模的给排水系统，生成施工图和详细图纸。

可以使用Revit的注释和标记工具，添加文字、尺寸、符号等信息，以便施工人员能够理解和执行相关工作。

通过以上步骤，可以在Revit中完成建筑内给排水系统的建模工作，以支持建筑设计和施工过程。
