双齿辊破碎机毕业设计双齿辊破碎机毕业设计在工程机械领域中，破碎机是一种常见且重要的设备。
其中，双齿辊破碎机以其高效、可靠的特点备受青睐。
本文将围绕双齿辊破碎机的毕业设计展开探讨，旨在探索其设计原理、结构特点以及可能的改进方向。
1. 设计原理双齿辊破碎机的设计原理基于碎石机械的工作原理。
其主要通过双齿辊的转动，将物料压碎并分离出所需的颗粒。
具体来说，当物料进入破碎机的进料口后，双齿辊会开始旋转，将物料夹在两个齿辊之间。
随着齿辊的旋转，物料逐渐被压碎，并通过齿辊间的间隙排出。
整个过程中，双齿辊的转动速度和间隙大小都会影响破碎机的破碎效果。
2. 结构特点双齿辊破碎机的结构特点主要体现在以下几个方面：2.1 双齿辊双齿辊是双齿辊破碎机的核心部件，其由两个平行的齿辊组成。
齿辊通常由高强度合金材料制成，以保证其耐磨性和抗压性。
齿辊的直径和宽度也会根据不同的工作条件进行选择。
2.2 传动系统双齿辊破碎机的传动系统主要包括电机、减速器和传动轴。
电机通过减速器将动力传递给传动轴，进而驱动双齿辊旋转。
传动系统的设计需要考虑到传动效率和传动稳定性，以确保破碎机的正常工作。
2.3 进料口和出料口进料口是物料进入破碎机的通道，而出料口则是物料排出的通道。
进料口和出料口的设计需要考虑物料的流动性和破碎效果，以确保物料能够顺利进出破碎机。
3. 可能的改进方向尽管双齿辊破碎机已经在工程机械领域中得到广泛应用，但仍然存在一些改进的空间。
3.1 自动化控制目前，双齿辊破碎机的控制主要依靠人工操作，存在一定的局限性。
因此，引入自动化控制系统可以提高破碎机的生产效率和安全性。
自动化控制系统可以监测和调整双齿辊的转速和间隙，以实现更精准的破碎效果。
3.2 能源效率双齿辊破碎机在工作过程中需要消耗大量的能源，因此提高其能源效率是一个重要的改进方向。
通过优化传动系统和减少能量损失，可以降低破碎机的能源消耗，提高整体效率。
3.3 破碎效果控制双齿辊破碎机的破碎效果直接影响到后续的物料处理工艺。

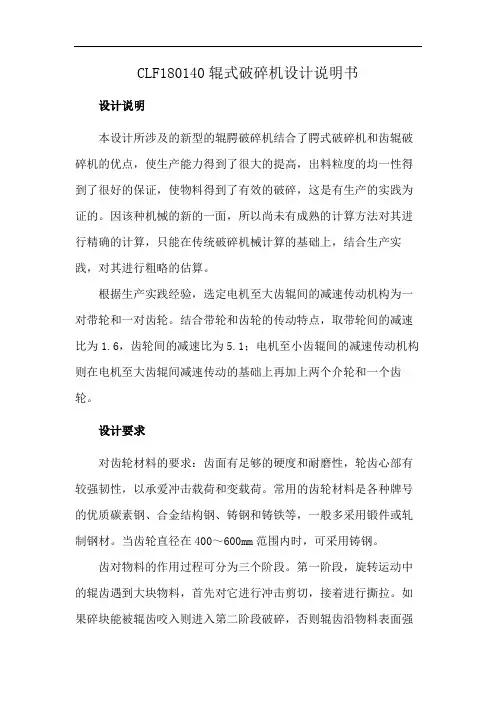

CLF180140辊式破碎机设计说明书设计说明本设计所涉及的新型的辊腭破碎机结合了腭式破碎机和齿辊破碎机的优点，使生产能力得到了很大的提高，出料粒度的均一性得到了很好的保证，使物料得到了有效的破碎，这是有生产的实践为证的。
因该种机械的新的一面，所以尚未有成熟的计算方法对其进行精确的计算，只能在传统破碎机械计算的基础上，结合生产实践，对其进行粗略的估算。
根据生产实践经验，选定电机至大齿辊间的减速传动机构为一对带轮和一对齿轮。
结合带轮和齿轮的传动特点，取带轮间的减速比为1.6，齿轮间的减速比为5.1；电机至小齿辊间的减速传动机构则在电机至大齿辊间减速传动的基础上再加上两个介轮和一个齿轮。
设计要求对齿轮材料的要求：齿面有足够的硬度和耐磨性，轮齿心部有较强韧性，以承爱冲击载荷和变载荷。
常用的齿轮材料是各种牌号的优质碳素钢、合金结构钢、铸钢和铸铁等，一般多采用锻件或轧制钢材。
当齿轮直径在400～600mm范围内时，可采用铸钢。
齿对物料的作用过程可分为三个阶段。
第一阶段，旋转运动中的辊齿遇到大块物料，首先对它进行冲击剪切，接着进行撕拉。
如果碎块能被辊齿咬入则进入第二阶段破碎，否则辊齿沿物料表面强行滑过，靠辊齿的螺旋布置迫使物料翻转，等待下一对齿的继续作用。
第二阶段从物料被咬入开始，到前一对齿脱离咬合终止，这一阶段两齿包容的截面由大逐渐变到最小，然后再增大。
粒度大的物粒由于包容体积逐渐变小而被强行挤压剪碎，破碎后的物料被挤出，从齿侧间隙漏下。
前一对齿开始脱离啮合时，破碎的物料大量下漏排出，个别粒度仍然偏大的物料被劈裂棒阻挡。
当齿运动到劈裂棒附近时，与劈裂棒共同作用，将大块物料劈碎并将其强行排出，这就是第三阶段破碎。
至此，一对齿的破碎过程结束。
每对齿环上有多少个齿，齿辊运行一周时同样的过程就进行多少次，循环往复。
辊式破碎机设计破碎机的肘板是结构最简单的零部件，但其作用却非常重要。
通常有三个作用：一是传递动力，其传递的动力有时甚至比破碎力还大；二是起保险件作用，当破碎腔落入非破碎物料（如钎杆、折断的铲齿）时，肘板先行断裂破坏，从而保护机器其他零件不发生破坏；三是调整排料口大小，有的简摆腭式破碎机是通过更换不同长度尺寸的肘板来调整排料口大小的。
毕业设计（论文）任务书姓名：任务下达日期：2006年3月13日设计（论文）开始日期：2006年3月13日设计（论文）完成日期：2006年6月20 日一、设计（论文）题目：双齿辊破碎机的设计二、专题题目：破碎与粉磨设备的磨损与耐磨材料的发展三、设计的目的和意义：新型双齿辊破碎机是国外近年出现的一种破碎设备，同其他类型的破碎机相比，具有重量轻、体积小、功耗低，生产率高，出粒粒度均匀等诸多优点，特别适用用与露天矿的破碎站很公路建设碎石，目前国内对该设备需求量很大，由于引进价格昂贵，因为对其进行技术消化吸收便成为当前的迫切责任。
建设一批高产，高效的现代化矿区国产辊式破碎机在我国综合机械化煤矿、冶金、水泥、玻璃，陶瓷等工业部门中起主导作用，对我国煤炭产业经济的发展具有重要的现实意义，从而促进国民经济的发展和社会的稳定。
四、设计（论文）主要内容：完成对辊式破碎机的分析并对双齿辊破碎机进行结构设计，零、部件的设计计算及其强度校核，并对破碎部分进行优化，主要是齿辊与破碎砧部分。
五、设计目标：完成对双齿辊破碎机的设计及专题论文的编写。
六、进度计划：2006年3月13日至3月31日进行为期3周的生产实习；4月1日至4月10日完成对设计题目的资料收集与查询；4月11日至5月10日完成对设计图纸的绘制；5月11日至6月10日完成毕业设计说明书的编写；6月11日至6月20日最后的审稿及说明书和图纸的打印。
七、参考文献资料：张永忠，苏斯华主编.矿山机械制造工艺学.中国矿业大学出版社，2000；刘春生主编. 滚筒式采煤机理论设计基础.中国矿业大学出版社，2003；成大先主编. 机械设计手册. 北京：化学工业出版社，2004；李文双主编.机械制造工程学.黑龙江科学技术出版社，2004；刘树英主编.破碎粉磨机械设计.东北大学出版社，2001等参考资料30余本。
指导教师：院（系）主管领导：年月日。
第一章绪论1.1项目的研究意义随着国家经济建设的快速发展,将对矿藏资源需求量更高、更好，国家有限的资源量将无法满足更多的需求，双齿辊式破碎机不仅要具有高效性、环保性，更要具有复合性。
通常使用的破碎机在工作时只能粗略的对矿石进行破碎，很多还需要二次破碎，仍无法满足生产生活需要，为此就不得不改变物料的破碎方式，物料的破碎效率，物料破碎的安全性环保性等多方面问题，为解决此问题在老师的指导下我设计这台双齿辊式破碎机，它可以有效的解决上述问题。
我相信这台破碎机能有效的节省和利用资源，对于提高生产、率环境保护和降低成本将会起到决定性作用，它一定会有很广阔的市场前景!1.2 国内外现状辊式破碎机出现于1806年，它是一种较为古老的破碎设备。
但是，由于它的结构简单、紧凑轻便、易于制造、工作可靠，特别是它的产品过粉碎少，因此，至今仍在选煤、冶金烧结、水泥、玻璃、陶瓷等工业部门，以及小型选矿厂中使用，而且有新的改进与发展。
辊式破碎机被广泛用于破碎软质和中等硬度的物料，对破碎湿料和黏性物料和坚硬物料，使用范围受到了限制。
近年来，国外辊式破碎机发展的得很快，种类也很齐全。
按辊子的数目，辊式破碎几可以分为单辊、双辊、三辊、和四辊四种；按辊面形状，可以分为光辊、齿辊、槽辊破碎机，辊式破碎机等等就其结构而言，大多采用自动移动辊机结构，液压调整，油—液控制系统等新技术、新结构。
但各制造厂所采用的结构形式和控制系统各有不同，独具特色。
如美国Pettibone公司生产的双辊破碎机，应用橡胶轮胎传动，液压调整机构，采用自动定位滚子轴承，运转平稳，使用寿命较长。
还有美国Portec公司生产的三辊破碎机，由一个固定辊和两个移动辊组成。
移动辊由弹簧保持压力及固定工作位置。
固定辊由齿轮驱动，移动辊由橡胶轮胎传动，可进行单向给料破碎和双向给料破碎。
三辊破碎机由单辊破碎机和双辊破碎机组合而成。
而四辊破碎机由两个双辊破碎机组合而成，这种破碎机能完成粗碎和终碎两道工序，破碎效率很高。
双齿辊破碎机使用说明书鞍山市矿冶设备制造有限公司目录一、结构二、工作原理阐述三、性能四、设备制造、订货的技术要求五、设备的验收及包装和运输六、设备的安装七、试动转八、设备的使用和维护一、结构该机是由两个水平安装，辊轻相同，以不同的转速相对转动，以辊齿连续彗核物料的专用设备，它由以下11个主要部分组成（见附图：）（1）、电动机（2）、减速机（3）、齿轮联轴器（4）、机座（5）、加力部分（6）、主动辊（7）、从动辊（8）、机罩（9）、从动轴承座（10）、齿轮箱（11）、联动装置二、工作原理阐述（1）、传动部分由电动机、减速机、齿形联轴器等组成的传动部分，不仅可以传递已调定的扭矩，同时还能对运转的设备起保护作用。
（2）、主动辊及从动辊两辊分别固定在机座和从动轴承座上，从动轴承座放在机座的一个平面上，可前后滑动，两辊间的相对工作距离可用调整垫来改变，并由加力部分的弹性力使其已调定的工作距离基本保持不变，当遇到铁块或难于破碎的大块物料时，由破碎力而产生的水平力将推动从动轴承座向外运动，通过拉杆压缩加力部分的弹簧，使两辊间工作距离增大而排除物料，而后，由于弹性力的作用，从动轴承座将回复到原来的位置，两辊子上装有12块更换方便的，尺寸相同的齿板。
物料的破碎方法是磨碎、压碎、冲击破碎和折断。
（3）、齿轮箱齿轮箱内安装有四个齿轮、连板、轴等，齿轮箱的作用是：当齿辊改变工作距离时，它始终保持四个齿轮的正确的啮合和传动，使从动辊的破碎工作不受影响，它的最大行程为140mm.（4）、联动装置该装置是由一根横穿机架的花键轴和轴两端相联的两组摇臂连杆等组成，摇臂连杆的另一端与动轴承座相联，联动装置是为了两从动轴承座在机架上前后滑动过程中始终保持从动轴线与主动轴轴线平行，且同步滑动所设，从而可保证产品粒度的均匀性和设备的正常运转。
（5）、加力部分该部分由两根长拉杆和两组共16个压缩弹簧等组成，它们的作用是保证主动辊和从动辊间的工作距离，利用压缩弹簧被压缩后所储存的能量使齿辊具有一定的破碎能力；当从动轴承座向外滑动并排出物料后快速同步复位。
双齿辊破焦机使用说明书资料编号：目录1用途与特点 (3)1.1用途 (3)1.2特点 (3)2主要技术特征 (3)3结构与工作原理 (3)3.1结构特点 (3)3.2工作原理 (4)4吊运、安装、调整试车 (5)4.1吊运 (5)4.2安装 (5)4.3调整试车 (5)5操作与使用 (7)6润滑 (8)6.1齿轮箱 (8)6.2齿辊组 (8)6.3机架导轨及导向板 (8)6.4弹簧缓冲装置 (8)7维护、保养及故障排除 (9)8易损件明细表 (10)9订货须知 (10)10外形尺寸及安装简图（见附图） (11)11 PG型辊式破碎机选型技术性能参数表 (11)1用途与特点1.1用途2PGC-600×750/J型双齿辊破焦机主要用于焦碳的破碎，也适用于煤矿或选煤厂破碎原煤等类似硬度或强度的其它物料。
1.2特点本破碎机是在消化吸收国外同类型设备的先进技术基础上，结合我国的国情研制的一种新型破碎机。
它与国内同规格破碎机相比，具有体积小、生产能力大、工作可靠、破碎齿板寿命长、破碎粒度均匀等特点。
2主要技术特征●齿辊：直径600mm、长度750mm●转速：96r/min●破碎物料：焦碳●最大给料粒度：300mm●出料粒度：50、80、100、125 mm●生产能力：100、120、140、160 t/h●电机功率：22KW3结构与工作原理3.1结构特点●破碎机的组成：破碎机由电动机、两组齿辊组、齿轮箱、弹簧缓冲装置、料斗、机架等部分组成，根据安装要求传动系统的设置有右、左安装形式。
●齿辊组：齿辊设有两组，由一组主动固定齿辊和一组压力可动齿辊组成，主动齿辊通过齿轮桥将动力传递给可动齿辊，由于这种机构不会因齿辊中心距的变化，而改变各齿轮间的正常啮合关系，因此可保证两个齿辊始终做同步相对旋转。
每组齿辊由六块月牙形的破碎齿板、通过高强度螺栓与辊轴上的固定架联接而成，破碎齿板采用高硬度、高强度耐磨合金铸钢制造，齿部表面经渗碳、氮化处理，渗透深度>3mm，具有可靠的耐磨性能和高强度的抗冲击性能，连续使用寿命达20000小时以上，齿板磨损后便于更换。
1 绪论1.1选题的目的和意义中国是世界上少数几个以煤炭为主要能源的国家之一，煤炭的生产量和消费量占世界首位。
煤炭作为中国的主要能源及钢铁、化工领域的原料在相当长的时间内不会有大的改变，因此煤炭在中国国民经济中的地位是举足轻重的。
然而，在中国的煤炭消耗中，煤炭的加工利用处于低水平阶段，存在着高能耗、高污染、低效率的利用现状，也产生一系列的环境污染问题，如:燃煤产生烟尘和S02排放量分别占80%和90% ，中国的大气污染属典型的煤烟型大气污染。
全国己有62.3%的城市S02年平均浓度超过国家二级标准，日平排放量的持续增加使中国酸雨覆盖面积占国土均浓度超过国家三级标准。
S02面积的40%，酸雨污染给森林和农作物造成的损失每年达数百亿元。
大气中的S02的主要来源于高硫煤的使用，而中国的高硫煤约占总产量的10%,按每年10亿吨的产量算，每年约有1亿吨的高硫煤，而去硫的最基础设备就是将硫及其伴生物从煤中的解离—也就是说要将煤充分破碎，破碎煤就需要破碎机，这是选择本题的目的之一。
其二如前所述，新的选煤技术和工艺需要新型的破碎机，否则影响新的选煤工艺和方法的技术水平。
近三年来，选煤厂广泛采用的各式破碎机由于结构与机理的原因，破碎后的产品或者过粉碎严重，排料粒度不能有效的控制，同时伴有大量粉尘或者破碎机的破碎强度低，不能适应含煤研石的煤炭破碎，且破碎后粒度不均匀，容易超粒，不但使得后续的洗选难度加大，分选效果变差，同时难以满足目前市场的需要。
由此造成的损失每年数亿人民币。
为解决此问题，在国内的破碎机技术尚未满足国内使用条件的技术下，目前大量从国外进口破碎机，如山西的平塑、安家岭煤矿、神华集团的神木矿区、大柳塔选煤厂、贵州盘江集团的老屋基选煤厂、永城煤电集团、晋城无烟煤矿业集团等等，国外破碎机的价格是国内同类价格的6-8倍，如果研制的破碎机能替代进口产品，每年可为国家节约外汇至少1亿美元。
因此，无论从环保的角度、社会效益的角度、直接经济效益的角度，还是解决生产实际问题的角度，研究新型的分级破碎机，具有较重大的现实意义。
齿辊破碎机毕业设计齿辊破碎机毕业设计近年来，随着社会的不断发展和人们对资源的需求增加，矿石的开采和加工成为了重要的产业。
而在矿石加工的过程中，齿辊破碎机作为一种重要的设备，发挥着关键的作用。
本文将探讨齿辊破碎机的设计原理、结构特点以及在矿石加工中的应用。
齿辊破碎机是一种利用两个旋转的齿辊将物料进行破碎的设备。
它的破碎原理是通过齿辊之间的挤压和剪切力，将物料破碎成所需的颗粒大小。
齿辊破碎机的结构主要由齿辊、传动装置、机壳等组成。
其中，齿辊是整个设备最核心的部分，它由主轴、齿骨和齿面组成。
齿辊的设计与制造对于设备的性能和寿命有着重要的影响。
在齿辊破碎机的设计中，需要考虑的因素有很多。
首先是物料的性质和破碎要求。
不同的物料有着不同的硬度和湿度，因此在设计时需要根据物料的特性选择合适的齿辊材料和结构。
其次是设备的工作环境和条件。
例如，如果设备需要在高温或潮湿的环境下工作，就需要采用耐高温或防潮的材料。
此外，还需要考虑设备的安全性和可靠性，以及维护和维修的便捷性。
在矿石加工中，齿辊破碎机有着广泛的应用。
它可以将原矿石破碎成所需的颗粒大小，以适应后续的选矿和冶炼工艺。
同时，齿辊破碎机还可以将不同种类的矿石进行混合破碎，以获得更好的矿石品位和冶炼效果。
此外，齿辊破碎机还可以用于破碎其他材料，如煤炭、化工原料等。
然而，齿辊破碎机在使用过程中也存在一些问题和挑战。
首先是设备的能耗和维护成本。
由于齿辊破碎机在破碎过程中需要消耗大量的能量，因此如何降低能耗成为了一个重要的课题。
其次是设备的磨损和寿命问题。
由于矿石的硬度和湿度不同，齿辊破碎机的齿辊容易受到磨损，影响设备的寿命。
因此，在设计和制造齿辊破碎机时，需要采用耐磨材料和合理的结构，以提高设备的使用寿命。
为了解决上述问题，我在齿辊破碎机的毕业设计中提出了一些改进和创新的方案。
首先，在齿辊的设计中，我采用了硬质合金材料和特殊的齿形结构，以提高齿辊的耐磨性和破碎效率。
中国矿业大学毕业设计任务书毕业设计题目：强力分级式双齿辊破碎机设计毕业设计专题题目：液力联轴器的原理与选择毕业设计主要内容和要求：综合毕业实习完成本项目的设计，并在设计前从图书馆、互联网查找、收集、整理有关齿辊式破碎机参数、设计资料。
破碎物料抗压强度：≤160Mpa 入料粒度：≤300mm(允许少量到500mm）出料粒度：80-100mm 处理量： 800-1000t／h参考功率：250-300KW 参考齿辊转速：90-120r／min1、根据有关资料计算、选择功率大小，完成液力联轴器选型，确定总体方案；2、设计完成总图；3、设计完成齿辊部件图的设计零件图设计；4、编写完成整机设计计算说明书；5、专题论述液力联轴器的原理与选择。
摘要本设计在分析MMD双齿辊破碎机破碎机理的基础上，针对其机构特点，利用梯形法推导出计算该种破碎机基本参数的估算公式。
FP5216B强力分级破碎机是在吸收大量国内外先进技术的基础上，设计开发的一种新型、高效、技术先进的强力破碎机，目前已达到国际先进水平，可作为进口同类产品的替代产品。
独特新颖的结构和设计方式，使其具有破碎强度高、产能大、能耗低、过载保护灵敏可靠、破碎产品粒度稳定等优点，而且维修拆装方便快捷，易损件寿命大大延长。
另外，完善的自动化供油系统、自动化过载保护系统的使用，使本机轴承的使用寿命比以前提高了近一倍，清堵和防堵能力大为提高，降低了维修工人的维修劳动强度，处处体现了以人为本的设计理念；设计独特的专用减速器和FPU 同步齿轮箱，不但减小了外型尺寸，而且使破碎机稳定性能得到提高。
关键词：破碎机；生产能力；减速器；同步；液力联轴器ABSTRACTThis design aims at its organization characteristics in analyzing a MMD double-roll crusher toothed falling in pieces the foundation of mechanism, making use of a trapezoid method to deduce a calculation should grow the crusher basic parameter to estimate formula. The FP5216B strong dint ratings crusher is absorbing in great quantities advanced technical foundation at home and abroad up, design development of a kind of new, efficiently, the technique forerunner's strong dint crusher, currently already arrive international advanced level, be importing the same kind product of act for product. Special and novel structure and design method, make it have broken up strength high, the productivity is big and can consume low, lead carry to protect intelligent credibility, broken up product grain degree stability etc. advantage, and maintain to dismantle to pack convenience fast, the easy piece life span prolongs consumedly. Moreover, the perfect automation provide oil system and once automated to carry an usage of protecting the system, making this crankshaft accept of the service life raised than the past near 100%, pure block up and defend the ability of blocking up greatly in order to raise, lowered to maintain a worker to maintain labor strength, everywhere body now the design principle for making people the center; Design special machine and the FPU synchronous wheel gear box of the appropriation deceleration, let up features size not only, and made the crusher stable function get an exaltation.Keywords：Crusher; Throughput; Retarded; Synchronization; Hydraulic couplers目录一般设计部分1 绪论 (1)1.1 FP5216B强力分级破碎机的使用范围与优点 (1)1.2 FP5216B强力分级破碎机的结构特点 (1)1.3 FP5216B强力分级破碎机与传统破碎机的比较 (3)1.3.1破碎理论 (3)1.3.2破碎机工艺性能比较 (4)1.4 FP5216B强力分级破碎机的应用和经济效益浅析 (5)1.4.1 MM D破碎机的应用情况 (5)1.4.2 FP5216B强力分级破碎机的经济效益浅析 (5)2 FP5216B强力分级破碎机基本参数的确定 (5)2.1破碎机的破碎及排料机理分析 (6)2.2 FP5216B强力分级破碎机功率的确定及电动机的选型 (6)2.3破碎机基本参数的估算 (8)2.4破碎机基本参数的校核与破岩力的评估 (10)2.4.1 基本参数的校核 (10)2.4.2 破岩力的评估 (10)3限矩型液力联轴器的选择 (11)4 传动方案设计 (12)4.1 确定传动类型 (12)4.2 总传动比和合理分配各级传动比 (13)4.3 传动装置的运动和动力参数 (14)5膜片联轴器的选型 (15)6 齿轮传动的设计与校核 (16)6.1 轮齿的失效形式 (17)6.2 变位齿轮简介 (19)6.3 齿轮设计准则 (21)6.4 高-切变位弧齿锥齿轮传动主要尺寸的确定 (21)6.4.1 高-切变位弧齿锥齿轮主要尺寸的初步确定 (22)6.4.2 高-切变位弧齿锥齿轮正交传动的几何计算 (24)6.4.3 高-切变位弧齿锥齿轮接触强度校核 (26)6.5 高变位斜齿轮传动主要尺寸的确定 (29)6.5.1 高变位齿轮齿轮主要尺寸的初步确定 (30)6.5.2 高变位斜齿轮外啮合传动的几何计算 (31)6.5.3 高变位斜齿轮接触强度校核 (32)6.6 齿轮结构形式的确定 (34)6.6.1 高-切变位弧齿锥齿轮结构形式 (34)6.6.2 高变位斜齿轮结构形式 (34)7 传动轴的结构设计与校核 (35)7.1 输入轴的结构设计 (36)7.1.1 确定轴的最小直径 (36)7.1.2 按轴向定位要求确定各轴段直径和长度 (37)7.1.3 轴上零件的轴向定位及轴上圆角和倒角的尺寸 (38)7.2 中间轴的结构设计 (39)7.2.1 确定轴的最小直径 (39)7.2.2 按轴向定位要求确定各轴段直径和长度 (39)7.2.3 轴上零件的轴向定位及轴上圆角和倒角的尺寸 (40)7.3 输出轴的结构设计 (40)7.3.1 确定轴的最小直径 (40)7.3.2 按定位要求确定各轴段直径和长度 (41)7.4 传动轴的弯扭合成强度计算与疲劳强度校核 (43)7.4.1 传动轴的受力分析 (43)7.4.2 轴的弯扭合成强度校核 (44)7.4.3 精确校核轴的疲劳强度 (50)8 轴承与键的校核 (52)8.1单列圆锥滚子轴承的寿命校核 (52)8.2 B型平键的强度校核 (53)8.3 渐开线型花键的强度校核 (54)9箱体及附件的设计 (55)10 FPU同步斜齿轮设计与校核 (56)10.1 斜齿轮传动主要尺寸的确定 (56)10.2 同步斜齿轮的疲劳强度校核 (58)10.3 斜齿轮的疲劳强度结构形式设计 (59)11 主动部分传动设计与校核 (60)12 FP5216B生产能力精确校核及注意事项 (67)12.1 新型双齿辊破碎机生产能力计算方法的推导 (67)12.2 FP5216B生产能力校核 (70)12.3 注意事项 (70)12.3.1 电动机整定、保护及启动 (70)12.3.2 液力联轴器注油量的确定 (71)12.3.3 密封及润滑设计 (71)专题设计部分1液力联轴器概述 (72)2液力联轴器的工作原理 (73)3液力联轴器的工作液体 (74)3.1基本要求 (74)3.2常用油的种类 (75)4液力联轴器的工作特性 (75)4.1动量矩方程式 (75)4.2效率特性 (78)4.3外特性 (79)4.4无因次特性 (81)5液力联轴器的分类 (83)5.1普通型液力联轴器 (83)5.2限矩型液力联轴器 (84)5.3调速型液力联轴器 (85)6 FP5216B破碎机液力联轴器的选型 (87)参考文献 (90)附录 (92)一般设计部分1 绪论1.1 FP5216B强力分级破碎机的使用范围与优点FP5216B强力分级破碎机主要适用于矿山、冶金、化工、煤矿等行业脆性块状物料的粗、中级破碎，其入料粒度最大可达630mm，出料粒度最小可达80mm，可对抗压强度≤160MPa的物料进行破碎。
一、序言首先，对于采用巩义市华盛铭重工机械2PGC型双齿辊破碎机表示深深的谢意。
为了正确地安装及使用本设备，运行前需要仔细阅读本说明书。
本机主要用于煤、煤矸石、炉渣、石灰石、焦碳，及抗压强度不超过150Mpa矿石的破碎。
二、机器的破碎原理齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎，形成了高生产率的机理。
本齿辊式破碎机由传动装置，机架部分，破碎辊，机械弹簧装置，联动机构等组成。
三、外形结构图四、外形结构图以实物机器为准。
五、四、双齿辊破碎机配套设备的一般要求（1）电动机的要求。
电动机的功率及转速要满足被其驱动的破碎机的要求。
电动机的电压等级、绝缘等级、防护等级一般要求按照电机的工作环境要求确定，电动机必须能够在电控系统的控制下实现定期正转及反转运行。
若控制系统要求检测电机轴承及绕组的温升，电机在制造时必须带有温度传感器的接口。
（2）电控系统的要求电控系统必须有对电机的常规保护功能，并能顺利的实现电动机正转、反转的切换，实现就在控制和远距离程序控制。
为了实现对电机轴承、绕组温升的控制及对破碎机轴承的温升、振动的控制，电控系统必须设有相应的接口。
（3）对布料器的要求。
为了充分发挥破碎机破碎能力，提高破碎机的使用寿命，减少维护量，得到较好的破碎粒度，一般而论在破碎机的入料口上方设有布料器。
五、机器的安装1、双齿辊破碎机主体、传动部分按设备基础安装图要求安装。
（1）破碎机主体的吊装须吊装机体上对称2个吊装环。
（2）首先确认破碎机地脚位置与基础预埋铁位置相符。
（3）把破碎机主体安放在基础上，调整破碎机轴线水平及两轴承座基面水平，并符合设计标高及位置后，焊实。
（4）把传动部分放在基础上，然后主要工作为：连接传动轴和联轴器。
传动轴，联轴器轴线必须和主机轴线重合。
符合安装要求。
焊实。
（5）再次检查所有焊接点是否紧固，确认无误后，重新检查传动轴、联轴器轴线与主机轴线是否重合。
2、主要注意事项（1）双齿辊破碎机辊轮轴线必须水平。
第一章绪论1.1煤用破碎机的国内外技术发展及现状破碎是当代飞速发展的工业矿物加工领域中一个重要的环节，破碎机就是矿山机械中应用非常广泛的一种设备。
在各种金属、非金属、化工、建材、电力等工业部门占有非常重要的地位。
从经济角度来讲，在选矿厂，破碎与磨碎作业的生产费用占全部选矿费用的40%以上，设备投资占总投资的60%左右。
从能源与环保角度讲，破碎作业要消耗巨大的能量，物料破碎过程中由于作业中产生发声、振动、摩擦、粉尘等，使能源大量消耗，作业环境严重污染。
因而多年来国内外的界内人士一直在研究如何达到节能、高效地完成破碎过程，从理论研究到新产品研制 (包括改造旧的设备)直至改变生产工艺流程，以求达到节约投资、低耗能、少污染、高效率、过粉碎量小、产品粒度均匀并满足与之相配套的新设备、新技术系统的工艺要求。
煤矿是破碎机应用最广泛的行业，露天煤矿的原煤破碎和选煤厂入厂原料的预处理都离不开破碎设备。
由于煤炭属中硬岩石并具脆性以及破碎技术经过长期的发展，所采用的破碎设备包括:鄂式破碎机、旋转式破碎机、锤式和环锤式破碎机、反击式破碎机、选择性破碎机、齿辊式破碎机等。
最近 10多年来，破碎技术取得了较重大的进展，随着人们对破碎过程认识的不断深入，新的破碎方法和破碎设备不断涌现，各国不断把新工艺、新技术、新材料用于自己的破碎机工业，产品可靠性不断提高，在产品的耐磨损、减少过粉碎量、严格控制碎后产品的粒度等方面都取得了有效的进展。
特别是煤用齿辊式破碎机以其制造简单、维修方便、低能耗、成本低、高破碎能力和经久耐用等优点，无论是从产品的结构、技术性能还是工业应用都成为煤用破碎机的佼佼者。
1858年埃里·布雷克(EL·Blake)取得专利权，制造双肘板鄂式破碎机。
19世纪40年代，北美的采金热潮对鄂式破碎机的发展有很大的促进作用，19世纪中叶，多种类型的鄂式破碎机研制出来并获得广泛的应用，上个世纪末，全世界己有70多种不同结构的鄂式破碎机取得专利权。
摘要 (Ⅰ)ABSTRACT (Ⅱ)1 绪论 (1)1.1引言 (1)1.2发展历史 (2)1.3应用效果 (3)2 双齿辊破碎机总体设计方案 (4)2.1辊式破碎机的类型 (4)2.2双齿辊破碎机的工作原理 (4)2.3双齿辊破碎机的基本构造 (5)3 力能参数计算 (6)3.1双齿辊破碎机的生产能力 (6)3.2电动机的选择 (7)3.2.1电动机型号的选择73.2.2电动机的功率选择73.3联轴器的选择与校核 (8)3.3.1联轴器类型的选择83.3.2联轴器的安全校核84 减速器的基本设计 (10)4.1总体设计方案 (10)4.2减速器传动比的分配 (10)4.3齿轮的设计 (12)4.3.1高速级传动齿轮的设计124.3.2按齿面接触强度设计124.3.3按齿根弯曲强度设计124.3.4各级齿轮传动125 主要零部件的设计和校核 (19)5.1主轴的材料 (19)5.2轴的结构设计 (19)5.2.1主轴的功率P、转速n和转矩T195.2.2轴的最小直径的确定195.2.3轴的结构设计205.3主轴受力分析与计算 (21)5.3.1主轴的受力分析225.3.2主轴力的计算225.3.3主轴弯矩、扭矩的计算245.4主轴的安全校核 (26)5.4.1主轴的强度校核265.4.2精确校核轴的疲劳强度275.5轴承的安全校核 (27)5.6齿轮的校核 (29)5.6.1齿面接触强度校核295.6.2齿根弯曲强度校核306 系统润滑 (32)6.1电动机的校核 (32)6.2润滑方法 (33)6.3润滑剂的种类 (33)6.4破碎机润滑剂的选择特点 (34)6.5润滑方式的选择 (34)6.5.1减速器的润滑346.5.2万向联轴器的润滑346.5.3其余零部件的润滑357 设备的经济技术分析 (36)7.1设备的环保措施 (36)7.2设备的经济评价 (36)7.3设备磨损的补偿及其经济分析 (37)7.3.1设备的磨损377.3.2设备磨损的补偿397.4设备合理的更新期 (39)结束语 (41)致 (43)参考文献 (44)摘要我国目前原煤的破碎一般采用锤式破碎机或齿辊式破碎机。
两齿辊破碎机设计说明书（有设计图纸）仅供学习与交流，如有侵权请联系网站删除 谢谢741 概述1.1破碎理论破碎是相当复杂的，它与被破碎物本身的性质(物料的均匀性、硬度、密度、钻度、料块的形状和含水率)以及所选择的机械装备等有关。
破碎物料时所加的外力除了使物料块发生相对移动和转动外，还使物料破碎。
确定破碎时所消耗的功与被破碎物料的破碎程度之间的关系是相当重要的。
破碎的现有理论中以表面理论和体积理论为最普遍，虽不能得到十分精确的结论，但可作为选型或设计时的参考。
1.1.1表面理论该理论认为破碎时所消耗的功与被破碎物料新形成的表面积成正比。
一般情况下，当将边长为lcm 的立方体分成边长为1/ncm 的小立方体时，可得到3n 个小立方体，分割平面数为3 (n-1)，所消耗的总功为3P (n-1)。
假设将上述立方体物料分割成边长分别为1/1m (cm)和1/2m (cm)的小立方体，则其所消耗的功之比为Pm1 /Pm2=3P (m1-1) /3P (m2-1)= (m1-1)/(m2-1) ，当m1和m2相当大时，可以写成Pm1 / Pm2=m1/m2。
由此可见，破碎所消耗的功与物料的破碎度成比例。
1.1.2体积理论该理论是指破碎物料所消耗的功等于使物料变形直到在物料内部产生极限应力(抗压极限强度)所消耗的功。
根据虎克定律，压缩时物料内部产生的应力与应变成正比，即σ=E ε 式中σ— 物料内部应力，N/2mε— 物料的应变;E — 物料弹性模量，N/2m设N 为使物料变形的外力，A 为物料横截面面积，ΔL 为物料的缩短变形量，L 为物料的原始长度，那么σ=N/A;ε= ΔL/L从而N/A=E ΔL/L得出ΔL = NL/ EA其中L, E, A 为常量，则ΔL 与N 的关系为直线关系，则使物料变形ΔL 所消耗的功W 就为W=N ΔL/2=2N L/2EA仅供学习与交流，如有侵权请联系网站删除 谢谢74物料内部产生的应力σ= N/A 代人上式可得W=2σAL/2EAL 即为物料的体积，所以W=2σV/2 E当要将物料破碎断裂时，应力σ达到了物料的抗压强度极限应力b σ，从而可得到物料破碎时所消耗的功为破碎W =2b σ V/2E由此可见，对每种物料而言，b σ和E 均为定值，则功破碎W 与体积V 成正比。
摘要本设计主要介绍了双齿辊破碎机的发展历史、组成及工作原理，在分析煤炭工业及煤炭工业的行业背景的基础上，了解了现代双齿辊破碎机在煤矿行业应用时主要存在的技术问题和不足。
根据这些问题和不足之出发而设计了本双齿辊破碎机。
本设计首先确定了设计方案，主要采用带传动加二级圆柱齿轮减速器减速，由于传动系统简单，这就保证了传动的稳定性，同时在破碎辊齿方面也进行了改进，在破碎盘上加装了破碎锥，所以破碎效果更好，不会产生过粉尘现象，其次就是加装了一套退让装置，退让装置是由弹簧和齿轮桥机构组成的，这样就可以很好的补偿大块物料进入破碎箱时齿辊产生的位移。
关键词：双齿辊破碎机；齿辊；破碎机ABSTRACTThis design introduces a pair of teeth roll crusher history, composition and working principle of the coal industry and coal industry, based on industry background, understanding of the modern double-toothed roll crusher in coal industry, primarily in the technology application problems and shortcomings. based on these problems and deficiencies of this proceeding designed to double teeth roll crusher.The design of the first set design, with belt drive plus two main gear reducer, as a simple drive system, which ensures the stability of transmission, while the broken tooth roller also made improvements in the broken plate installation of the crushing cone, so broken better, will not produce the phenomenon of excessive dust, followed by installation of a concession equipment, concession equipment and gear by the spring bridge institutions, so that compensation can be a good chunk material into the crushing box displacement generated when Roll.Key words: Double teeth roll crusher; Roll; Crusher目 录1 绪论 (1)1.1齿辊式破碎机的应用与现状 (1)1.1.1破碎理论 (1)1.1.2现代破碎机的分类 (1)1.1.3双齿辊破碎机的工作原理 (2)1.1.4旧式的齿辊式破碎机的缺陷 (3)1.1.5我国的几种型号齿辊破碎机的应用与现状 (4)1.2双齿辊破碎机的工作原理 (5)1.3现在齿辊破碎机的特点 (6)1.3.1现在双齿辊破碎机的主要优点 (6)1.3.2现在齿辊破碎机主要存在的问题 (6)1.4选题意义及本机设计特点 (7)2 总体方案的确定 (9)2.1设计具体要求 (9)2.2总体传动方案确定 (9)2.3理论参数的计算与分析 (10)2.3.1双齿辊式破碎机破碎能力的估算 (10)2.3.2双齿辊式破碎机的破碎功率的估算 (11)2.3.3 双齿辊式破碎机电机的选择 (12)2.4 传动系统的设计 (12)2.4.1传动比的分配 (12)2.4.2 各级轴的参数的计算 (12)2.5 V 带的设计计算 (14)2.5.1 确定计算功率 (14)2.5.2 选择带型 (14)2.5.3 确定带轮基准直径1D 2D (15)2.5.4 验算带速V (15)2.5.5确定V 带长度d L 和中心距a (15)2.5.6 确定基准长度d L (15)2.5.7 计算实际中心距 a (15)2.5.9 确定V 带的根数Z (15)2.5.10 确定单根V 带拉力 (16)2.5.11 计算压轴力 Q (16)2.6设计计算减速机齿轮 (16)2.6.1 第一对齿轮设计计算 (16)2.6.2 第二对齿轮设计计算 (20)2.7轴的设计与强度校核 (24)2.7.1轴的设计 (24)2.7.2输入轴的校核 (28)2.8减速器箱体主要结构尺寸 (31)3 破碎齿辊箱的设计 (34)3.1破碎齿辊轴的结构设计 (35)3.1.1确定轴的最小直径 (35)3.1.2结构设计 (35)3.2破碎齿辊轴的校核 (36)3.3破碎齿盘的设计 (41)3.3.1破碎齿盘的结构设计 (41)3.3.2破碎齿盘的切向力分析 (42)3.4破碎齿辊箱的箱体设计 (44)4 同步齿轮箱的设计 (44)4.1齿轮桥的传动理论 (44)4.2齿轮箱总体设计 (45)4.3同步齿轮箱齿轮的设计 (46)4.4同步齿轮箱的箱体设计 (51)5 双齿辊破碎机的安装与维护 (52)5.1双齿辊破碎机的安装 (52)5.2双齿辊破碎机启动时的检查 (52)5.3双齿辊破碎机的维护 (52)5.3.1常见故障的维护 (52)5.3.2日常使用和维护 (54)6 总结 (55)6.1本机结构特点 (55)6.2主要技术性能 (55)参考文献 (56)翻译部分 (57)致谢................................................................................................................ 错误！未定义书签。
目录引言1 概况及现状分析 (2)1.1破碎机的种类和发展 (3)1.2齿辊式破碎机国内外的研究状况 (3)1.3齿辊式破碎机的设计要求 (4)2 破碎机整体的设计[6] (5)2.1齿辊破碎机的工作原理 (5)2.2齿辊式破碎机的构造 (7)3 破碎执行机构主要零部件的设计 (9)3.1齿辊式破碎机主要执行机构参数的计算 (9)3.2辊皮的设计 (12)3.3传动轴的设计与计算 (24)4 传动机构主要零部件的设计 (34)4.1V带的设计 (18)4.2齿轮的设计 (34)结论 (39)参考文献 (40)致谢 (40)齿辊式破碎机设计07械设计制造及其自动化（2）班：张亮指导教师：李慧摘要: 本文介绍了齿辊式破碎机机的结构特点、工作原理、技术性能。
齿辊式破碎机机主要由破碎装置、调整装置、弹簧保险装置、及传动装置等部分组成。
通过对原始数据的分析比较计算、方案的论证以及综合考虑，完成了齿辊式破碎机机的总体设计。
在此基础上对齿辊式破碎机机的结构部件的设计，传动方案的论证分析并对传动带、转动轴的设计计算，以及电动机、齿轮和破碎辊选型进行了详细的论述和分析。
关键词: 齿辊式、破碎机、传动带、设计引言粉碎（包括破碎和磨碎）是当代飞速发展的经济社会必不可少的一个工业环节。
在各种金属、非金属、化工矿物原料及建筑材料的加工过程中，粉碎作业要消耗巨大的能量，而且又是个低效作业。
物料粉碎过程中，由于作业中产生发声、发热、振动和摩擦等作用，使能源大量消耗。
因而多年来界内人士一直在研究如何达到节能、高效地完成破碎和磨碎过程。
从理论研究到创新设备(包括改造旧有的设备)直至改变生产工艺流程。
1.1破碎机的种类和发展破碎机按破碎方式分有颚式破碎机、圆锥破碎机、反击式破碎机、齿辊式破碎机等等。
而本次设计齿辊式破碎机就属于辊式破碎机中的一种。
本课题设计的齿辊式破碎机是一种最古老的碎矿设备，由于它的构造简单，符合出料粒度的比例要求高，过粉碎现象少，能耗小。
现在仍在水泥、硅酸盐等工业部门中获得应用，主要用作矿石的中、细砷作业。
由于这种破碎机具有占地面积大、生产能力低等缺点，所以，在金属矿山很少采用，被圆锥破碎机所代替。
粉碎（包括破碎和磨碎）是当代飞速发展的经济社会必不可少的一个工业环节。
在各种金属、非金属、化工矿物原料及建筑材料的加工过程中，粉碎作业要消耗巨大的能量，而且又是个低效作业。
物料粉碎过程中，由于作业中产生发声、发热、振动和摩擦等作用，使能源大量消耗。
因而多年来界内人士一直在研究如何达到节能、高效地完成破碎和磨碎过程。
从理论研究到创新设备(包括改造旧有的设备)直至改变生产工艺流程。
根据所查的资料显示，现代齿辊式破碎机的技术已经非常成熟，比如：上海路桥建设有限责任公司开发的齿辊式破碎机在各方面表现优秀，适合于选矿、化学、水泥、建筑材料等行业。
该机还可由细碎转换为中碎。
但是由于市场经济要求我们不仅要做到经济性好而且要性能可靠，调节方便，转动平稳，震动小，噪音低等特点，所以，我们现在研究双光棍破碎机还是有很积极的意义的。
表现优秀的破碎机是有市场前景的。
而我这次设计的齿辊式破碎机基本具备以上的要求，能适应市场的需求。
1.2齿辊式破碎机国内外的研究状况在国内，仅仅破碎机制造业，不算其他的选矿设备、水泥生产设备等，产值也就在50亿下。
细碎机行业第一品牌是郑州鼎盛工程技术有限公司。
耐磨件、锤头质量过硬，国内外大型水泥厂供应商，西安交大联合研究。
大量实践证明，特殊工艺锻造的耐磨件、锤头是普通厂家部件寿命的1.5-2倍甚至更高。
因为刚才紧缺，目前中国破碎机企业面临减产的危险。
辊压机20 世纪80 年代中期发展起来的高效节能设备。
形式上很像传统的对辊破碎机，但实质上有两点不同：一是辊压机实施的是准静压破碎，它与冲击粉碎方式相比，节省能量约30%;二是它对物料实施的是料层粉碎，是物料与物料之间的相互粉碎，粉碎效率高，物料间的挤压应力可通过辊子压力来调节。
辊间压力一般可达150～300M Pa，破碎产品可达2mm，实现了“多碎少磨”。
该机型开始用于水泥工业，其增产节能带来的经济效益引起了国际水泥界的极大兴趣与关注。
随着技术的不断进步，国外为了扩大辊压机的应用范围(用于坚硬物料) 和提高其可靠性，都在不断地改进自己的产品，主要表现在以下三个方面：一是提高辊面的耐磨性，如德国洪堡公司将压辊表面堆焊耐磨层改为柱钉式辊面，柱钉的硬度达到刀具的硬度，使其具有更高的抗耐磨能力(这是该公司的专利)，克鲁普公司则采取金属耐磨块组合镶嵌式压辊，来提高其耐磨性; 二是压辊轴承的改进，由于该机轴承要承受巨大的静载荷和冲击载荷，原来用的双列向心球面滚子轴承寿命很短，改为多排滚柱轴承(洪堡公司是四排) 后，可承受巨大的径向力，轴向力则由双作用止推轴承承受，轴承座本身具有调心功能; 三是控制系统的改进，使其达到自动化(包括控制与监测) ，德国洪堡公司开发的ROLV IS 控制系统，可实现该机的自动化，并可调节生产过程。
改进后的辊压机已开始用于金属矿山，如智利LosCo lorados铁矿选厂使用德国KHD 洪堡·威达克公司的RPBR16- 170ö180 型辊压机作细碎用，给料量为1680töh ，给料最大粒度为65mm ×65mm ×65mm ，至今已运转2 年，其生产技术经济数据表明，辊压机技术比常规的细碎技术具有很大的优越性: 与圆锥破碎机相比，处理量提高27. 2% ，单位能耗降低21% ，生产费用降低8% ，产品粒度大约在3mm 至325 目之间。
其网格柱钉式板衬使用寿命约12000h ( 每1000h 磨损016mm )。
这证明了该机型用于铁矿选厂也是成功的。
我国东北大学与沈阳矿山机械厂协作开发的辊压机的样机(生产能力为100töh ) 在唐山棒磨山铁矿试验，也取得了较好的效果1.3齿辊式破碎机的设计要求本设计要达到4-15t的生产能里。
主要设计部分包括破碎辊、调整装置、弹簧保险装置、传动装置、动力装置、和机架等。
整机设计要求破碎辊的间距方便调节，传动部分传动平稳，动力可靠，外形美观简洁，减震能力强。
调整装置要求精度较高，因此必须要不容易磨损。
机架用铸造，可以降低成本，而且铸造体耐冲击，不容易产生震动。
传动装置采用V形带传动，V带具有结构简单、传动平稳、能缓冲和吸震等特点。
动力装置拟采用交流电动机，在当今油价上涨的情况下采用电动机比内燃机更经济、环保。
破碎辊直接与矿石接触，因此强度要求要高，尤其是辊皮的强度要高。
因此轮觳可用钢，而辊皮采用高锰钢，这样来增加辊皮的使用时间，使更换周期缩短，从而提高矿石粒的均匀度。
表1 设计要求的数据1.3.1 设计的主要内容○1破碎机整体的设计:根据总体设计的规划与要求，主要部件构成有：机架和支撑装置、破碎部件传动件、拉紧装置、调整装置。
○2皮带的选用及皮带轮的设计本设计采用单电机、皮带带动前破碎辊。
根据电机的功率以及破碎对象等等一些因素来设计皮带轮。
○3齿轮的设计与选用本次设计有两对齿轮需要设计，我选择了其中的一对来进行详细的设计，另一对做简单的介绍，并选用满足设计要求的尺寸及型号，确保破碎机运行的稳定性以及能达到设计使用寿命。
由于其中有一对齿轮是长齿齿轮，因此应特别注意。
因为的实际使用过程中往往的长齿齿轮容易折断。
○4轴的设计与计算本次设计的破碎机有3根主轴，由于篇幅有限，本文仅对其中一根轴的设计以及计算进行讨论，其它轴设计参考它。
轴的设计主要是对轴的受力进行分析，进而画出弯矩图和剪力图，一此来对轴进行设计。
而本设计的破碎机的轴主要受到的是来自破碎辊之间的相互挤压。
○5破碎辊的设计:双光棍破碎机即有两个光面的破碎辊，并且破碎辊的辊皮是可以更换的。
因此设计时就应考虑到这方面的因素，以使破碎辊更容易拆卸与安装。
本次设计主要是执行件破碎辊的尺寸设计，进行刚度、弯曲强度校核，关键轴承的设计选用。
2 破碎机整体的设计PG型辊式破碎机适用于破碎脆的、中等硬度以下的物料，如烧矿、煤、焦炭、炉渣、页岩、石灰石等。
最适合丁中、小型非金属矿山和比工等部门的中碎或细碎作业。
该型破碎机结构简单，工作可靠，过粉碎少。
2.1 2PG—T0604双辊破碎机的工作原理2.1.1 辊式破碎机的命名图1 符号说明图2PG-0604含义是：双光棍弹簧调整式破碎机，直径600mm，长400mm2.1.2工作原理齿辊式破碎机是常用的辊式破碎机，其结构如图2。
它的破碎机构是一对互相平行水平安装在机架伤的圆柱形辊子。
前辊1和后辊工作相向旋转物料加入到喂料箱16内，落在转辊的上面，物料在辊子表面摩擦力的作用下，被扯进转辊之间，受到辊子的挤压而粉碎。
粉碎后的物料被转辊推出，向下卸落。
因此，破碎机是连续操作的，且有强制卸料的作用，粉碎粘湿的物料也不致堵塞。
辊子安装在焊接的机架3上，由安装在轴11上的辊芯4以及套在辊芯上的辊套7组成。
两者通过锥形环6，用螺栓5拉紧，以使辊套紧套在辊芯上。
当辊套的工作表面磨损时，可以拆换。
前辊的轴安装在滚柱轴承中，轴承座18固定安装在机架上，后辊的轴承19则安装在机架的导轨中，可以在导轨上前后移动，后辊的轴承用强力弹簧4图 2 2PG-T0604齿辊式破碎机结构图1-前辊2-后辊3-机架4-辊芯5-螺栓6-锥形环7-辊套8-轴9-减速齿轮10-减速齿轮11-轴12-顶杆13-轴承座14-弹簧15-调节螺母16-箱盖17-非标准齿轮18-安全罩19-轴承图 3 2PG-T0604齿辊式破碎机结构图压紧在顶座12上．当转辊之间落入难碎物时，弹簧被压缩，后辊后移一定距离，让硬物落下，然后在弹簧张力作用下又回到原来位置。
弹簧的压力可用螺母15调整。
在轴承19与顶座12之间放有可以更换的钢垫片13，通过更换不问厚度的垫片。
即可调节两转辊的间距。
前辊通过减速齿轮9和10传动袖3以及带轮20用电动机带动，后辊则通过装在辊子轴上的一对齿轮17由前辊带动作相向转动。
为了使后辊后移时两齿轮仍能啮合，齿轮采用非标准长齿。
辊于的工作表面根据使用要求，可以选用光面的（如后辊2)、槽面的(如前辊1)或是齿面的。
光面辊子主要以挤压方式粉碎物料，它适十破碎中硬或坚硬物料，为了加强对物料的粉碎，两辊子的转速也可以不一致。
此时对物料还兼磨剥的作用，宜用于粘土及塑性物料的细碎，产品粒度小且均匀。
2.2 齿辊式破碎机的构造根据总体设计的规划与要求，主要部件构成有：破碎辊、调整装置、弹簧保险装置、传动装置和机架等组成。
2.2.1破碎装置在水平轴上平行装置两对相向回转的辊子，它是破碎机的主要工作机构。
水平轴上平行的一对辊子中，其中一个辊子的轴承是可动的，另一个辊子是固定的，破碎辊是由轴、轮毂和辊皮构成。
