下载文档原格式

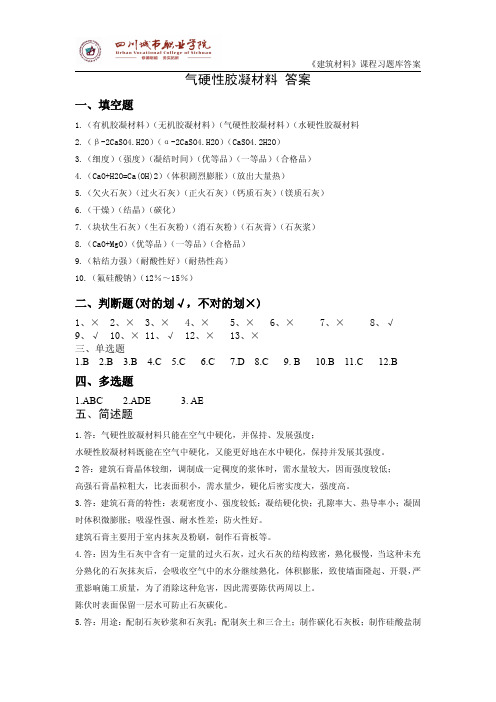

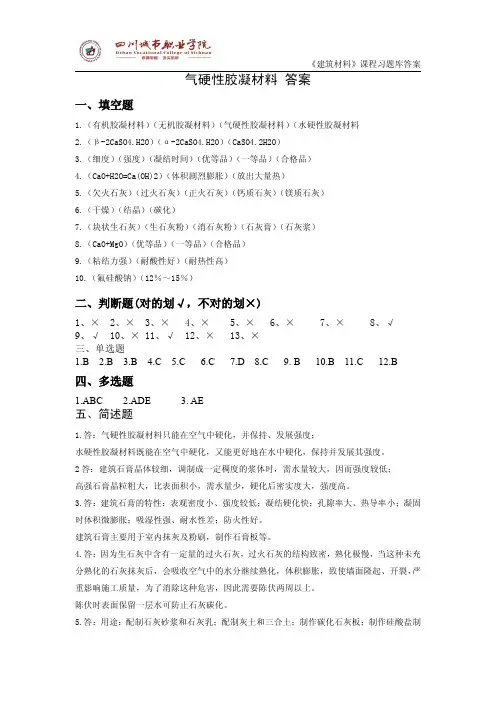

气硬性胶凝材料答案一、填空题1.（有机胶凝材料）（无机胶凝材料）（气硬性胶凝材料）（水硬性胶凝材料2.（β-2CaSO4.H2O）（α-2CaSO4.H2O）（CaSO4.2H2O）3.（细度）（强度）（凝结时间）（优等品）（一等品）（合格品）4.（CaO+H2O=Ca(OH)2）（体积剧烈膨胀）（放出大量热）5.（欠火石灰）（过火石灰）（正火石灰）（钙质石灰）（镁质石灰）6.（干燥）（结晶）（碳化）7.（块状生石灰）（生石灰粉）（消石灰粉）（石灰膏）（石灰浆）8.（CaO+MgO）（优等品）（一等品）（合格品）9.（粘结力强）（耐酸性好）（耐热性高）10.（氟硅酸钠）（12％～15％）二、判断题(对的划√，不对的划×)1、×2、×3、×4、×5、×6、×7、×8、√9、√10、×11、√12、×13、×三、单选题1.B2.B3.B4.C5.C6.C7.D8.C9.B10.B11.C12.B四、多选题1.ABC2.ADE3.AE五、简述题1.答：气硬性胶凝材料只能在空气中硬化，并保持、发展强度；水硬性胶凝材料既能在空气中硬化，又能更好地在水中硬化，保持并发展其强度。
2答：建筑石膏晶体较细，调制成一定稠度的浆体时，需水量较大，因而强度较低；高强石膏晶粒粗大，比表面积小，需水量少，硬化后密实度大，强度高。
3.答：建筑石膏的特性：表观密度小、强度较低；凝结硬化快；孔隙率大、热导率小；凝固时体积微膨胀；吸湿性强、耐水性差；防火性好。
建筑石膏主要用于室内抹灰及粉刷，制作石膏板等。
4.答：因为生石灰中含有一定量的过火石灰，过火石灰的结构致密，熟化极慢，当这种未充分熟化的石灰抹灰后，会吸收空气中的水分继续熟化，体积膨胀，致使墙面隆起、开裂，严重影响施工质量，为了消除这种危害，因此需要陈伏两周以上。
陈伏时表面保留一层水可防止石灰碳化。
1建筑材料无机气硬性胶凝材料3基本概念•1、什么叫胶凝材料？•凡在一定条件下，经过在自身的一系列物理、化学作用后，能将散粒或块状材料粘结成具有一定强度的整体的材料，统称为胶凝材料。
•2、分类：•胶凝材料一般分为有机胶凝材料和无机胶凝材料。
5胶凝材料的发展历史（1）粘土时期：距今六千多年的半坡原始公社遗址，其围墙就是用粘土建造的；古科威特城全用粘土建成，完好保持至今。
而古希腊的建筑是用石块而不用任何胶结料堆砌而成。
（2）石膏时期：古埃及人于公元前3600年建造金字塔时，将雪花石膏煅烧成熟石膏，再用水、河砂制成石膏砂浆，用花岗岩砌筑成146米高的正方锥体。
（3）石灰时期：由于石灰煅烧温度比石膏高很多，而燃料短缺，因此石灰的使用比石膏迟一些。
希腊在上古时代就已使用石灰；古罗马人从古希腊学来使用石灰，砌墙的一些罗马砂浆保持至今。
我国古人于公元前220年修建长城时，用石灰、砂、粘土配成三合土，洒水夯实筑成城墙。
胶凝材料的发展历史(the history of binding materials)（4）石灰火山灰时期：古希腊人用圣多伦岛的火山凝灰岩（即圣多伦土）磨细后与石灰、砂混合，所得砂浆强度高、抗水性好。
古罗马人用火山凝灰岩（质量最好的产于普佐里，因而被称为普佐兰那(puzzolana,火山灰质材料)）加石灰制成砂浆，建造了万神殿（墙厚20英尺，圆顶跨度142英尺）、水渠（总长359英里）、克罗逊斗兽场、庞贝城等著名建筑。
在中世纪（十二~十四世纪），随着陶瓷生产的发展，人们开始将废陶瓷、碎砖瓦磨细后与石灰混合使用，并将这种人工火山灰质材料称为水泥。
石灰与火山灰质材料混合使用的做法延续至今，即硅酸盐混凝土。
6(the history of binding materials)爱迭斯顿灯塔石灰加粘土已经具有了水泥的早期雏形胶凝材料的发展历史(the history of binding materials)（6）波特兰水泥时期：1818年，法国人维卡（L.J.Vicat）在研究水硬性石灰中发现，用白垩与粘土加水湿磨后煅烧，能制成一种人工水硬性石灰。
气硬性胶凝材料☆知识点1．石灰、石膏、水玻璃的特性及应用。
2．以上三种气硬性胶凝材料的凝结硬化原理。
★要求掌握：1．石灰、石膏的技术要求、特性、应用及保管。
2．水玻璃的特性及工程中的应用。
了解：1．胶凝材料的分类。
2．石灰、石膏、水玻璃的生产工艺及对性能的影响。
在建筑工程中，把经过一系列的物理、化学作用后，由液体或膏状体变为坚硬的固体，同时能将砂、石、砖、砌块等散粒或块状材料胶结成具有一定机械强度的整体的材料，统称为胶凝材料。
胶凝材料品种繁多，按化学成分可分为有机胶凝材料和无机胶凝材料两大类，其中无机胶凝材料按硬化条件又可分为水硬性胶凝材料和气硬性胶凝材料两类。
所谓气硬性胶凝材料，是指只能在空气中硬化并保持或继续提高其强度的胶凝材料，如石灰、石膏、水玻璃等。
气硬性胶凝材料一般只适合用于地上或干燥环境，不宜用于潮湿环境，更不可用于水中。
水硬性胶凝材料是指不仅能在空气中硬化，而且能更好地在水中硬化并保持或继续提高其强度的胶凝材料，如水泥。
水硬性胶凝材料既适用于地上，也适用于地下或水中。
3.1 石灰石灰是建筑工程中使用较早的矿物胶凝材料之一。
由于其原料来源广泛，生产工艺简单，成本低廉，具有其特定的工程性能，所以至今仍广泛应用于建筑工程中。
3.1.1 石灰的生产1.原料生产石灰的原料有两种：一是天然原料，以碳酸钙为主要成分的矿物、岩石(如石灰岩、白云岩)或贝壳等；一是化工副产品，如电石渣（是碳化钙制取乙炔时产生的，其主要成分是氢氧化钙）。
而主要原料是天然的石灰岩。
2.生产过程将主要成分为碳酸钙和碳酸镁的岩石经高温锻烧(加热至900℃以上)，逸出CO2气体，得到的白色或灰白色的块状材料即为生石灰，其主要化学成分为氧化钙和氧化镁。
CaCO 3 09001100C−−−−−→: CaO + CO 2↑ 在上述反应过程中，CaCO 3、CaO 、CO 2的质量比为100∶56∶44，即质量减少44%，而在正常煅烧过程中，体积只减少约15%，所以生石灰具有多孔结构。
石灰的生产过程中，对质量有影响的因素有：煅烧的温度和时间、石灰岩中碳酸镁的含量及黏土杂质含量。
碳酸钙在900℃时开始分解，但速度较慢。
所以，煅烧温度宜控制在1000～1100℃左右。
温度较低、煅烧时间不足、石灰岩原料尺寸过大、装料过多等因素，会产生欠火石灰。
欠火石灰中CaCO 3尚未完全分解,未分解的CaCO 3，没有活性，从而降低了石灰的有效成分含量；温度过高或煅烧时间过长时，则会产生过火石灰。
因为随煅烧温度的提高和时间的延长，已分解的CaO 体积收缩，毛体积密度增大，质地致密，熟化速度慢。
若原料中含有较多的SiO 2和Al 2O 3等黏土杂质，则会在表面形成熔融的玻璃物质，从而使石灰与水反应的速度变得更慢（需数天或数月）。
过火石灰如用于工程上，其细小颗粒会在已经硬化的浆体中吸收水分，发生水化反应而体积膨胀，引起局部鼓泡或脱落，影响工程质量。
在石灰的原料中，除主要成分碳酸钙外，常含有碳酸镁。
MgCO 3 0700C−−−→ MgO + CO 2↑ 煅烧过程中碳酸镁分解出氧化镁，存在于石灰中。
根据石灰中氧化镁含量多少,将石灰分为钙质石灰、镁质石灰。
镁质石灰熟化较慢，但硬化后强度稍高。
用于建筑工程中的多为钙质石灰。
3.1.2 石灰的熟化1.熟化过程块状生石灰在使用前都要加水消解，这一过程称为“消解”或“熟化”，也可称之为“淋灰”，经消解后的石灰称为“消石灰”或“熟石灰”，其化学反应式为CaO + H 2O → Ca(OH)2 + 64.88J生石灰在熟化过程有二个显著的特点：一是体积膨胀大（约1～2.5倍）；二是放热量大，放热速度快。
煅烧良好、氧化钙含量高、杂质含量小的生石灰，其熟化速度快，放热量和体积增大也多。
此外，熟化速度还取决于及熟化池中的温度，温度高，熟化速度快。
2.熟化方法（1）经过筛与陈伏后制成石灰膏石灰中不可避免含有未分解的碳酸钙及过火的石灰颗粒。
为消除这类杂质的危害，石灰膏在使用前应进行过筛和陈伏。
即在化灰池或熟化机中加水，拌制成石灰浆，熟化的氢氧化钙经筛网过滤(除渣)流入储灰池，在储灰池中沉淀陈伏成膏状材料，即石灰膏。
为保证石灰充分熟化，必须在储灰池中储存半个月后再使用，这一过程称为陈伏。
陈伏期间，石灰膏表面应保留一层水，或用其它材料覆盖，避免石灰膏与空气接触而导致碳化。
一般情况下，1kg 的生石灰约可化成1.5～3L 的石灰膏。
石灰膏可用来拌制砌筑砂浆、抹面砂浆，也可以掺入较多的水制成石灰乳液用于粉刷。
（2）制成消石灰粉将生石灰淋以适当的水，消解成氢氧化钙，再经磨细、筛分而得干粉，称为消石灰粉或熟石灰粉。
消石灰粉也需放置一段时间，待进一步熟化后使用。
由于其熟化未必充分，不宜用于拌制砂浆、灰浆。
消石灰粉常用于拌制石灰土、三合土。
3.1.3 石灰的硬化石灰浆在空气中的硬化是物理变化过程——干燥结晶，和化学反应过程——碳化硬化两个同时进行的过程。
1.干燥结晶过程石灰膏中的游离水分一部分蒸发掉，一部分被砌体吸收。
氢氧化钙从过饱和溶液中结晶析出，晶相颗粒逐渐靠拢结合成固体，强度随之提高。
2.碳化硬化过程氢氧化钙与空气中的二氧化碳反应生成不溶于水的、强度和硬度较高的碳酸钙，析出的水分逐渐蒸发，其反应式为Ca(OH)2 + CO2 + nH2O →CaCO3 + (n+1)H2O这个反应实际是二氧化碳与水结合形成碳酸，再与氢氧化钙作用生成碳酸钙。
如果没有水，这个反应就不能进行。
碳化过程是由表及里，但表层生成的碳酸钙结晶阻碍了二氧化碳的深入，也影响了内部水分的蒸发，所以碳化过程长时间只限于表面。
氢氧化钙的结晶作用则主要发生在内部。
石灰硬化过程的二个主要特点是：一是硬化速度慢；二是体积收缩大。
从以上的石灰硬化过程可以看出，石灰的硬化只能在空气中进行，也只能在空气中才能继续发展提高其强度，所以石灰只能用于干燥环境的地面上建筑物、构筑物，而不能用于水中或潮湿环境中。
3.1.4 石灰的分类1.根据成品加工方法不同分块状生石灰：原料经煅烧而得到的块状白色原成品(主要成分CaO)。
生石灰粉：以块状生石灰为原料，经研磨制得的生石灰粉(主要成分CaO)。
消石灰粉：以生石灰为原料，经水化和加工制得的消石灰粉[主要成分Ca(OH)2]。
2.按化学成分（MgO含量）分根据石灰中MgO含量，可分为钙质石灰与镁质石灰，见表3.1。
3.按熟化速度分熟化速度是指石灰从加水起到达到最高温度所经的时间。
快熟石灰：熟化速度在10min以内。
中熟石灰：熟化速度在10～30min。
慢熟石灰：熟化速度在30min以上。
熟化速度不同，所采用的熟化方法也不同，如快熟石灰应先在池中注好水，然后慢慢加入生石灰，以免池中温度过高，既影响熟化石灰的质量，也易对施工人员造成伤害。
而慢熟石灰则应先加生石灰，再慢慢向池中注水，以保持池中有较高的温度，从而保证石灰的熟化速度。
3.1.5 石灰的技术性能及标准建筑消石灰粉根据有效氧化钙和有效氧化镁含量、游离水量、体积安定性及细度划分为优等品、一等品和合格品。
各等级的技术要求见表3.4。
3.1.6 石灰的性能石灰与其他胶凝材料相比具有以下特性：1.保水性、可塑性好生石灰熟化为石灰浆时，能自动形成颗粒极细的呈胶体分散状态的氢氧化钙，表面吸附一层厚的水膜，因而保水性能好，且水膜层也大大降低了颗粒间的摩擦力。
因此，用石灰膏制成的石灰砂浆具有良好的保水性和可塑性。
在水泥砂浆中掺入石灰膏，可使砂浆的保水性和可塑性显著提高。
2.硬化慢、强度低石灰浆体硬化过程的特点之一就是硬化速度慢。
原因是空气中的二氧化碳浓度低，且碳化是由表及里，在表面形成较致密的壳，使外部的二氧化碳较难进入其内部，同时内部的水分也不易蒸发，所以硬化缓慢，硬化后的强度也不高，如1∶3石灰砂浆28天的抗压强度通常只有0.2～0.5MPa。
3.体积收缩大体积收缩大是石灰在硬化过程中的另一特点，一方面是由于蒸发大量的游离水而引起显著的收缩；另一方面碳化也会产生收缩。
所以石灰除调成石灰乳液作薄层涂刷外，不宜单独使用，常掺入砂，纸筋等以减少收缩、限制裂缝的扩展。
4.耐水性差石灰浆体在硬化过程中的较长时间内，主要成分仍是氢氧化钙（表层是碳酸钙），由于氢氧化钙易溶于水，所以石灰的耐水性较差。
硬化中的石灰若长期受到水的作用，会导致强度降低，甚至会溃散。
5.吸湿性强生石灰极易吸收空气中的水分熟化成熟石灰粉，所以生石灰长期存放应在密闭条件下，并应防潮、防水。
3.1.7 石灰的应用1.拌制灰浆、砂浆如麻刀灰、纸筋灰,石灰砂浆、水泥石灰混合砂浆等，用于砌筑工程、抹面工程。
2.拌制灰土、三合土利用石灰与粘性土可拌制成灰土；利用石灰、粘土与砂石或碎砖、炉渣等填料可拌制成三合土或碎砖三合土；利用石灰与粉煤灰、粘性土可拌制成粉煤灰石灰土；利用石灰与粉煤灰、砂、碎石可拌制成粉煤灰碎石土等等，大量应用于建筑物基础、地面、道路等的垫层，地基的换土处理等。
为方便石灰与粘土等的拌合，宜用磨细的生石灰或消石灰粉，磨细的生石灰还可使灰土和三合土有较高的紧密度，较高的强度和耐水性。
3.建筑生石灰粉将生石灰磨成细粉，即建筑生石灰粉。
建筑生石灰粉加入适量的水拌成的石灰浆可以直接使用，主要是因为粉状石灰熟化速度较快，熟化放出的热促使硬化进一步加快。
硬化后的强度要比石灰膏硬化后的强度高。
4.制作碳化石灰板材碳化石灰板是将磨细的生石灰掺30%～40%的短玻璃纤维或轻质骨料加水搅拌，振动成形，然后利用石灰窑的废气碳化12～24小时而成的一种轻质板材。
它能锯、能钉，适宜用作非承重内隔墙板、天花板等。
5.生产硅酸盐制品将磨细的生石灰或消石灰粉与天然砂或粒化高炉矿渣、炉渣、粉煤灰等硅质材料配合均匀，加水搅拌，再经陈伏(使生石灰充分熟化)、加压成形和压蒸处理可制成蒸压灰砂砖。
灰砂砖呈灰白色。
如果掺入耐碱颜料，可制成各种颜色。
它的尺寸与普通粘土砖相同，也可制成其它形状的砌块，主要用作墙体材料。
3.1.8 石灰的验收、储运及保管建筑生石灰粉、建筑消石灰粉一般采用袋装，可以采用符合标准规定的牛皮纸袋、复合纸袋或塑料编织袋包装，袋上应标明厂名、产品名称、商标、净重、批量编号。
运输、储存时不得受潮和混入杂物。
保管时应分类、分等级存放在干燥的仓库内，不宜长期存储。
运输过程中要采取防水措施。
由于生石灰遇水发生反应放出大量的热，所以生石灰不宜与易燃易爆物品共存、运，以免酿成火灾。
存放时，可制成石灰膏密封或在上面覆盖砂土等方式与空气隔绝，防止硬化。
包装重量：建筑生石灰粉有每袋净重40kg、50kg两种，每袋重量偏差值不大于1kg；建筑消石灰粉有每袋净重20kg、40kg两种，每袋重量偏差值不大于0.5kg、1kg。

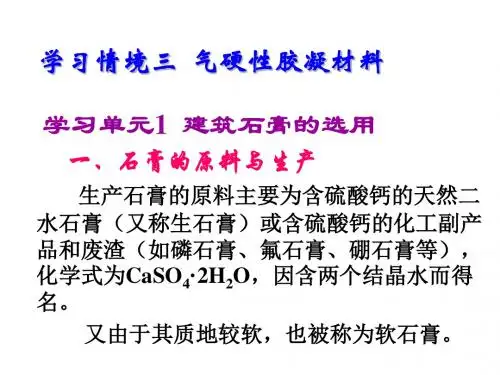

3.2 石膏石膏在建筑工程中的应用也有较长的历史。
