三坐标测量位置度的方法及注意事项

三坐标操作规程
《三坐标操作规程》
在三坐标测量中，为了确保测量结果的准确性和可靠性，必须遵守严格的操作规程。

下面将介绍三坐标操作规程的主要内容。

1. 设备准备：
在进行三坐标测量之前，必须对三坐标测量设备进行必要的检查和调整。

首先要检查设备的稳定性和精度，确保设备处于良好的工作状态。

同时，还需要校准测量仪器，以确保准确的测量结果。

2. 工件夹持：
在进行测量之前，需要将待测工件进行夹持，确保工件在测量过程中的稳定性和精确度。

在夹持工件时，需要注意夹紧力的均匀分布，避免对工件造成损坏。

3. 测量操作：
在进行测量操作时，需要按照规定的步骤和方法进行。

首先需要确定测量的起点和终点，然后进行测量仪器的初始化和校正。

接着，进行实际的测量操作，确保测量结果的准确性。

在测量过程中，还需要及时记录测量数据，以备后续的数据处理和分析。

4. 数据处理：
在测量完成后，需要对测量数据进行处理和分析。

首先需要进行数据的筛选和清洗，排除掉不符合要求的数据。

然后，进行
数据的统计和分析，得出最终的测量结果。

5. 结果评定：
最后，根据测量结果进行评定，确定是否符合要求。

如果测量结果符合要求，则可以进行后续的生产和加工工艺。

如果不符合要求，则需要进一步分析并进行调整，直到达到要求为止。

总之，三坐标操作规程对于三坐标测量工作的准确性和可靠性至关重要，只有严格遵守相关规程，才能确保测量结果的准确性和可靠性。

三坐标使用注意事项1：温度要求20°±2°，如果低于13°或高于30°不能开机，否则会影响使用寿命。

湿度要求为50％±10％。

如果湿度小于20％，会产生静电；如果湿度大于80％，则会受潮漏电。

2：电源要求为220v±10％,电压要稳定，稳压器UPS≥3000w。

气源应无水、无油、无尘，三级以上过滤，纯洁度≥95％；外部气压是7---10bar，CMM供气气压应大于6bar.3：室内应清洁无尘，特别是导轨等不能有异物，操作台上不要堆放杂物，以防意外事故。

要一天拖一次地，保证清洁卫生。

4：金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。

切记在保养过程中不能给任何导轨上任何性质的油脂。

5：每天开机前用酒精和干净柔软的干毛巾（医用纱布或类似的物品）清洁空气轴承滑动轨道的所有裸露表面。

6: 开关机时要按照规定的顺序操作，以免使主机受到浪涌电流的冲击，影响使用寿命。

关机前应换上简单且较轻的测头，以防机器回零点时碰撞；并将测头停在合适的位置，一般要求Z轴不暴露光栅尺，位于机器的右后上方，但避免退到极限位置。

7：测量前要做好被测工件的清洁卫生，并保证测针清洁，测针数据真实有效。

8：三坐标桌面上的安装用的M10螺孔的螺纹所受力矩不能大于10Nm，装夹工件时不可太用力，以免弄坏螺纹。

9：测量完后要看测量结果，确认测量结果正确无误，如有疑虑应复检，不可放过。

10：在三坐标测量中，平时熟悉产品熟悉工艺很重要，会给工作带来很大的便利。

在实际工作中容易出错的地方，要摸索、熟悉。

11：精度要求较高的工件要先恒温再检测，否则温差过大会产生很大的误差。

12：平时工作要认真细心，意外情况处置要沉着冷静；如发生事故要及时上报，并保护现场。

三坐标操作规范范文三维坐标操作规范是对于使用三维坐标进行测量、定位、设计等工作的操作人员所需遵守的规范。

这些规范旨在确保操作的准确性和一致性，以提高工作效率和减少错误。

以下是一个关于三维坐标操作规范的示例，共计1200字以上。

一、测量规范：1.在测量前，应保证测量仪器的准确性和可靠性，并进行校准。

校准应在测量前进行，并定期检查仪器的准确性。

2.在进行测量时，应尽量减小误差。

注意避免因弯曲或拉伸的测量杆造成的误差，在使用时要保持杆的直线状态。

3.在测量时，应尽量避免干扰因素的影响。

如有可能，应远离可能干扰测量结果的电磁场、金属结构或其他物体，以免影响测量结果的准确性。

4.测量前应确保工作环境安全，如有需要，应采取必要的防护措施，如佩戴安全帽、手套等。

5.测量结束后，应及时清理测量仪器，并将其放置在安全的地方，以防止损坏或丢失。

二、定位规范：1.在进行三维坐标定位时，应清晰地标示出对象的位置和方向。

可以使用符号、图形或颜色来标示，以方便操作人员进行定位。

2.在进行三维坐标定位时，应根据测量结果进行精确定位。

根据需要，可以使用放大镜等工具进行更精确的定位。

3.在定位时，应尽量减小误差。

注意避免因位置偏移、旋转不准确等原因造成的误差。

4.定位结束后，应将定位结果记录下来，并标记在相应的位置上。

保留记录以备日后参考。

三、设计规范：1.设计时应遵循客户需求和工程要求，合理确定设计方案。

根据需要，可以使用三维建模软件进行辅助设计。

2.在进行三维建模时，应注意几何关系的准确性和完整性。

确保图形的各个元素之间的关系合理明确，以提高设计的可读性和可操作性。

3.在进行三维建模时，应注意保持设计的一致性。

遵循相同的尺寸单位、比例尺和坐标系，以确保不同部分之间的协调性。

4.设计结束后，应对设计结果进行审查和验证。

根据需要，可以进行仿真和模拟验证，以确保设计的可行性和可靠性。

四、数据处理规范：1.在进行三维坐标数据处理时，应使用专业的软件工具。

三坐标操作安全规范三坐标作为一种通用测量机，具有很高的测量精度和测量效率，并且操作方便，可实现在线测量等众多优点，已经在现代工业中有了不可替代的地位。

其操作或者维护人员必须悉知三坐标相关知识并具有相关经验后方可进行实际操作。

否则，可能造成设备及附件损坏、人身伤害等危险情况。

因此，使用三坐标时，应该注意以下安全事项？一、全局安全注意事项：1、请在使用测量机进行操作时，尽量勿使将身体或者局部置于三坐标测量机的测量空间内，尤其是将头部置于Z 轴的底部。

2、在待机或运行过程中，严禁操作人员倚靠或坐在测量机上。

3、严禁在测量机的导轨上放置任何物品，特别是有油污的物体。

4、在放置（或取下）被测工件前请先移动测量机到安全位置，然后按下紧急开关，再放置（或取下）被测工件到指定位置。

5、当三坐标测量机的测针受到意外撞击时，三坐标会自动停止进行保护，但当测座或者测头以及Z 轴意外撞击到物体时，可能会造成设备及附件的损坏，请保证在所有意外碰撞前按下紧急开关。

6、请勿将三坐标测量机放置于振动干扰的环境。

二、测量过程中安全注意事项：1. 在使用测量机之前，请认真检查影响测量机运动或测量的工具工装、零件及被测工件。

2. 尽量勿使用身体的任何部位移动自动型的测量机。

3. 在运行新编制程序时，请先使用低速进行试运行，并紧密关注实际的运行情况。

4. 测量过程中，禁止将除测量工件外的任何物体放置在测量空间内。

7. 禁止自行设置更改能保护坐标测量机安全的硬件或软件参数。

8. 工作台面上镶有M10 的螺纹孔，用以装夹工件，最大扭矩请勿大于18 N•M。

三、电器使用安全规范：1. 确认电器系统的电缆线接地良好并可靠。

2. 确认所有电缆线都在电缆线保护套管内。

3. 确认加长的电缆线表面无破损，内部的电缆线无外漏。

4. 电器系统及所有电缆线禁止接近有水或者油的区域，若测量机周围存在水或油，请立即对现场进行清理。

5. 请勿使用湿手触摸或接触电器元件或电气设备。

对三坐标测量员来说，校正直径的准确度直接影响到测量精度，因此在开始三坐标测量工作之前，必须校准三坐标。

测针校验需要操作人员细心的完成，这样才能为三坐标测量机之后的工作打下基础。

在实际测量工作中，零件是不能随意搬动和翻转的，为了便于测量，需要根据实际情况选择测头位置和长度、形状不同的测针(星形、柱形、针形)。

为了使这些不同的测头位置、不同的测针所测量的元素能够直接进行计算，要把它们之间的关系测量出来，在计算时进行换算。

所以需要进行测头校正。

三坐标测针校准的流程1、测头校正前需要对测头进行定义，根据测量软件要求，选择测座、测头、加长杆、测针、标准球直径等，同时要分别定义能够区别其不同角度、位置或长度的测头编号。

2、更换测头需要在测量软件中重新设置。

软件中三坐标测座、测头、加长杆、测针设置无误；测头使用位置、标准球直径输入无误，测头校正速度设置与测量时一致。

3、单个测头位置校正，注意观察三坐标测量机测针直径和标准偏差，三坐标测量机测针直径应与平时校正相近且重复性好，标准偏差尽量小，(测头前加长杆长时，直径小，偏差大)。

4、多个三坐标测头位置校正时，除要观察以上结果外，还要用校正后的各个三坐标测头位置测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。

5、用手动、操纵杆、自动方式在标准球的最大范围内触测5点以上(一般推荐在7～11点)，点的分布要均匀。

6、计算机软件在收到这些点后(宝石球中心坐标X、Y、Z值)，进行球的拟合计算，得出拟合球的球心坐标、直径和形状误差。

将拟合球的直径减去标准球的直径，就得出校正后测针宝石球“直径”(确切的讲应该是“校正值”或“校正直径”)。

在进行测头校正时，应该注意以下问题：1、测座、测头(传感器)、加长杆、测针、标准球要安装可靠、牢固，不能松动，有间隙。

检查了安装的测针、标准球是否牢固后，要擦拭测针和标准球上的手印和污渍，保持测针和标准球清洁。

2、校正测头时，测量速度应与测量时的速度一致。

三坐标测量机操作规范一、设备操作规范1.开机前，确定仪器平稳后方可进行操作。

2.检查三坐标测量机的各项功能是否正常，如触发系统、软件程序、测头、示波器等。

3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。

4.启动三坐标测量机，进行系统自检，确保设备处于良好工作状态。

5.准确安装待测物体并调整固定夹具，保证测量物体稳固及正确放置。

6.保证工作环境干净整洁，禁止将杂物置于测量平台。

二、操作流程规范1.启动三坐标测量机后，根据待测物体的特点选择合适的测量方案。

2.在测量软件中输入测量参数，包括待测物体的尺寸、形状等信息。

3.选择合适的测量模式，例如点测量、线测量、面测量等。

4.对待测物体进行初步定位，使其位于测量范围内，并保持稳定。

5.进行标定操作，根据测量物体的特性，选择适当的标定体进行设定。

6.在测量软件中设置合适的测量参数，包括测量精度、测量点数等。

7.通过示波器观察测量结果，保证测量结果的稳定性和准确性。

8.进行实际测量操作，将测量头顶点精确地放置在测量物体的测量点上。

9.对测量过程中产生的异常值进行品质判断，如判断是否超过了预设公差范围。

10.保证测量物体的环境温度稳定，以免产生测量误差。

11.将测量结果导出或打印，保存相关测量信息。

三、操作注意事项1.在操作过程中，保持工作区域整洁，避免杂物干扰操作。

2.定期清洁测量机的测头和平台，并定期检查仪器的运动轴是否正常。

3.在操作过程中，避免使用过大的力量，以免损坏设备和待测物体。

4.在测量的前后，要确保待测物体的表面干净。

如有需要，可以进行清洗处理。

5.操作过程中，应避免用手直接触摸待测物体，以免影响测量的精确性。

6.调整夹具时，要保证夹具与测量平台的平行度和垂直度，以免产生偏差。

7.在进行形位公差测量时，要注意进行正确的坐标轴设置和坐标系转换。

8.操作人员在进行测量时应佩戴合适的防静电设备，并注意观察周围环境的静电情况。

9.操作人员需要熟悉并掌握测量机的操作手册，并遵循操作流程进行测量。

三坐标测量孔系位置度方法的实践摘要：现阶段，随着社会的发展，科学技术的发展也越来越迅速。

三坐标测量机（Coordinate Measuring Machining，简称 CMM） 20世纪 60 年代发展起来的一种新型高效的精密测量仪器。

目前，CMM已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门，成为现代工业检测和质量控制不可缺少的万能测量设备。

随着科技的发展，三坐标测量机对测量精度的要求越来越高。

笔者根据多年工作经验，对影响三坐标测量机测量精度的因素与对策进行探讨。

关键词：三坐标测量；孔系位置度方法；实践引言随着我国工程测量行业的快速发展，各大高校纷纷开展“互换性与测量技术专业”，但是在开展三坐标测量机综合性实验教学的过程中，由于对实验的规范操作步骤以及实施考核细节并不完善，所以导致教学的效果不理想，为此必须要基于三坐标测量机的综合性实验设计与实践进行全面提升，提高学生对于测量理论三坐标测量机的深刻领悟。

同时针对高校服务社会的职能下，实现三坐标机多功能，从而服务社会。

关键词：三坐标测量机；综合性试验设计；多功能三坐标测量机作为最重要的测量机械设备，具有通用性强、自动化水平、高精度准确的特点。

通过对于在机械工程专业实验教学环节的三坐标测量机综合性实验改进，能够形成综合性、创新性为主体的实验教学，促进广大学生的学习和实践水平全面提升，并且也能够让学生更加积极主动的适应社会实践发展的需求。

一、三坐标测量机综合性实验的设计综合性实验涉及到许多的学科和三坐标测量机，通过对于综合性实验内容进行分析，可以有效的培养学生观察能力、思维能力。

1影响三坐标测量机测量精度的因素1.1机房环境的温度与湿度影响三坐标测量机测量精度的因素很多，其中最重要的因素就是温度问题。

每年进行一次的精度校正，并不能保证在温度变化的情况下测量机都能测量准确。

尤其是当季节变化时，机房的温度已与校验时不同。

当温度偏离太大时会对测量精度造成很大影响。

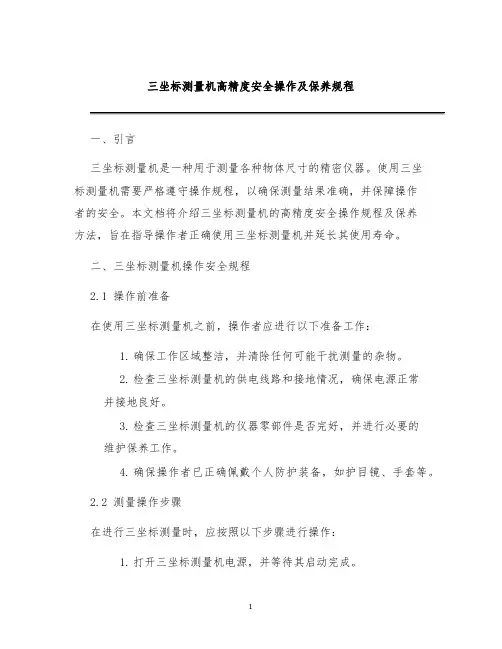

三坐标测量机高精度安全操作及保养规程一、引言三坐标测量机是一种用于测量各种物体尺寸的精密仪器。

使用三坐标测量机需要严格遵守操作规程，以确保测量结果准确，并保障操作者的安全。

本文档将介绍三坐标测量机的高精度安全操作规程及保养方法，旨在指导操作者正确使用三坐标测量机并延长其使用寿命。

二、三坐标测量机操作安全规程2.1 操作前准备在使用三坐标测量机之前，操作者应进行以下准备工作：1.确保工作区域整洁，并清除任何可能干扰测量的杂物。

2.检查三坐标测量机的供电线路和接地情况，确保电源正常并接地良好。

3.检查三坐标测量机的仪器零部件是否完好，并进行必要的维护保养工作。

4.确保操作者已正确佩戴个人防护装备，如护目镜、手套等。

2.2 测量操作步骤在进行三坐标测量时，应按照以下步骤进行操作：1.打开三坐标测量机电源，并等待其启动完成。

2.将待测工件放置在三坐标测量机工作台上，并固定好。

3.启动测量软件，并根据待测工件的尺寸要求设置合适的测量参数。

4.进行初始对准，并在测量软件中进行相关校准操作。

5.开始测量，并记录测量结果。

6.清洁测量机工作台和测量探头，以备下次使用。

2.3 注意事项在进行三坐标测量时，操作者需要注意以下事项：1.不得随意调整三坐标测量机的机械结构，以免引起测量误差或损坏仪器。

2.在测量过程中，操作者应避免用手直接接触待测工件，以免留下指纹或损坏工件表面。

3.避免在三坐标测量机工作时进行其它杂物的操作，以免干扰测量结果。

4.不得将三坐标测量机用于超出其测量能力范围的工件测量，以免造成测量误差。

三、三坐标测量机保养方法3.1 日常保养为确保三坐标测量机的正常运行，需要进行日常的保养工作：1.定期清洁测量机的外表面和内部零部件，使用干净的软布轻轻擦拭，避免使用有腐蚀性的溶剂。

2.定期检查三坐标测量机的运动部件，如导轨、齿轮等，有异常时及时调整或更换。

3.定期校准测量机的测量准确度，可由专业维修人员进行操作。

三坐标操作规程及注意事项一．设备使用条件
1、电源：电源为220V±10V50HZ，要求有稳压装置或UPS电源；
2、气源：无水、无油，压缩空气压力0.4MPa～0.6MPa；
3、使用环境温度：20±2℃；
4、使用环境湿度：40%～60%。

：
二．操作步骤
1
2
3
4
5
6
7
8
9
件给台面施加过重的压力。

10、关闭系统时，首先将Z轴运动到安全的位置和高度，避免造成意外碰撞；退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关以避免浪费
气源及保证安全。

三、注意事项
1、在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

2、工作台面不要堆放杂物，保证测量工件表面清洁。

3、离开操作台后，必须将移动速度按钮移动至最低速度。

4、为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应专业人员进行。

5、旋转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。

6、程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。

7、在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。

8
9
10
行。

11
12
13
14
15
16。

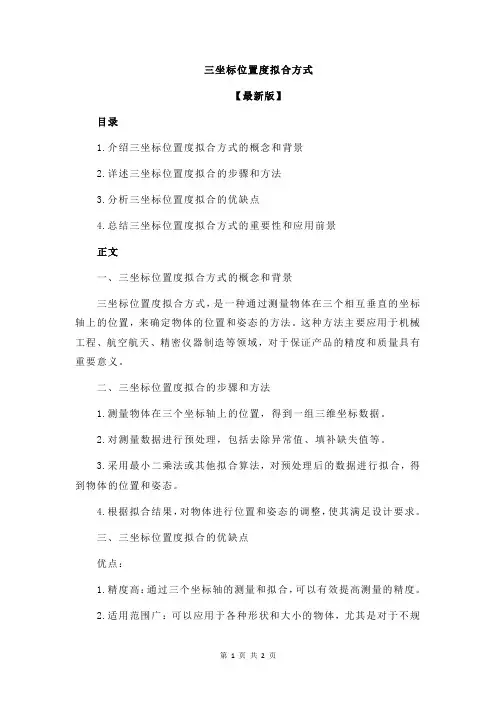

三坐标位置度拟合方式
【最新版】
目录
1.介绍三坐标位置度拟合方式的概念和背景
2.详述三坐标位置度拟合的步骤和方法
3.分析三坐标位置度拟合的优缺点
4.总结三坐标位置度拟合方式的重要性和应用前景
正文
一、三坐标位置度拟合方式的概念和背景
三坐标位置度拟合方式，是一种通过测量物体在三个相互垂直的坐标轴上的位置，来确定物体的位置和姿态的方法。

这种方法主要应用于机械工程、航空航天、精密仪器制造等领域，对于保证产品的精度和质量具有重要意义。

二、三坐标位置度拟合的步骤和方法
1.测量物体在三个坐标轴上的位置，得到一组三维坐标数据。

2.对测量数据进行预处理，包括去除异常值、填补缺失值等。

3.采用最小二乘法或其他拟合算法，对预处理后的数据进行拟合，得到物体的位置和姿态。

4.根据拟合结果，对物体进行位置和姿态的调整，使其满足设计要求。

三、三坐标位置度拟合的优缺点
优点：
1.精度高：通过三个坐标轴的测量和拟合，可以有效提高测量的精度。

2.适用范围广：可以应用于各种形状和大小的物体，尤其是对于不规
则物体的测量和定位效果显著。

3.自动化程度高：可以通过计算机程序自动完成测量和拟合，提高工作效率。

缺点：
1.对测量设备的精度和稳定性要求较高，否则会影响拟合结果的准确性。

2.拟合算法的选取和参数设置对拟合结果有较大影响，需要有一定的专业知识和经验。

四、总结
三坐标位置度拟合方式在保证产品精度和质量方面具有重要作用。

随着科技的发展，该方法的应用前景将更加广泛。

三坐标测量仪使用方法
三坐标测量仪是一种精密的测量设备，主要用于测量工件的尺寸、形状和位置，被广泛应用在制造业中。

它通过测量工件表面上的点坐标，进而计算出工件的三维坐标信息。

1. 准备工作
在开始测量之前，需要进行一些准备工作： - 确保三坐标测量仪处于水平状态 - 打开设备电源，等待设备自检完成 - 将工件安装在测量台上，并确保工件固定稳定
2. 设置测量参数
在测量之前，需要根据工件的特点设置测量参数： - 选择合适的测量模式：通
常有点测量、线测量和面测量等模式可供选择 - 设置测量的起点和终点 - 根据工件
的材质和表面特性，调整测量的速度和精度
3. 进行测量
完成准备工作和参数设置后，可以开始进行测量： - 使用探头测量工件上的点
坐标，确保测量准确 - 按照设备显示屏上的指引，逐步完成点测量、线测量和面测
量 - 确保测量过程中工件和测量台保持稳定，避免因振动等因素影响测量的准确性
4. 分析测量结果
测量完成后，需要进行测量结果的分析： - 将测量数据导出到计算机中，进行
数据处理和分析 - 根据测量结果，评估工件的尺寸、形状和位置是否符合设计要求- 如有偏差，需要进一步分析偏差原因，并进行修正或调整
5. 保养和维护
三坐标测量仪是一种精密仪器，需要定期进行保养和维护： - 清洁测量台和探头，以确保测量精度 - 定期校准设备，确保测量结果准确可靠 - 避免测量过程中的
碰撞和摔落，保护设备免受损坏
通过以上步骤，我们可以正确地使用三坐标测量仪进行工件的精密测量，确保
产品质量和生产效率的提升。
