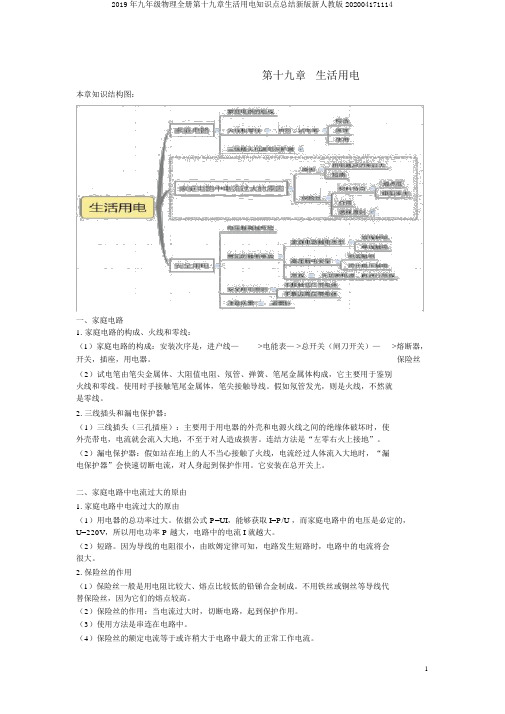

第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
九年级物理知识点辅导－生活安全用电及电和磁九
年级物理知识点
生活安全用电：
1. 安全用电的概念和重要性：了解电器安全使用的重要性，以及防止电器使用不当所造成的安全事故。
2. 电器的安全用电标志和标识：掌握安全用电标志和标识的含义，例如防爆标志、防水标志、绝缘标志等。
3. 安全用电的措施：掌握正确使用电器的方法，例如正确插拔插头、避免过载、正确使用电源开关等。
4. 家庭电气线路的安全：了解家庭电线路的组成和安装，以及防止电线老化、过载等情况的措施。
5. 避免触电的方法：学会避免触电的方法，例如禁止用湿手触摸电器、不将金属物品插入插座等。
电和磁：
1. 电能和电功：了解电能的概念和计算方法，以及电功的概念和计算方法。
2. 电路的基本组成：了解电路的基本组成，包括电源、导线和电阻器，以及电路中的串联和并联。
3. 电流的强度和方向：了解电流的强度和方向的概念，以及电流的测量方法。
4. 电阻与电阻器：了解电阻的概念和单位，以及电阻器的基本原理和使用方法。
5. 电能的转换与利用：了解电能在电路中的转换和利用，例如电能转化为热能、机械能等。
6. 电磁感应：了解电流在磁场中受到的作用力和电磁感应现象，以及弗仑法则和楞次定律的应用。
以上只是九年级物理知识点中的一部分，还有其他相关知识点，希望对你有所帮助。
第十九章生活用电本章知识结构图：一、家庭电路1. 家庭电路的构成、火线和零线：（1）家庭电路的构成：安装次序是，进户线—>电能表— >总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于鉴别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
假如氖管发光，则是火线，不然就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体破坏时，使外壳带电，电流就会流入大地，不至于对人造成损害。
连结方法是“左零右火上接地”。
（2）漏电保护器：假如站在地上的人不当心接触了火线，电流经过人体流入大地时，“漏电保护器”会快速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原由1.家庭电路中电流过大的原由（1）用电器的总功率过大。
依据公式 P=UI，能够获取 I=P/U ，而家庭电路中的电压是必定的，U=220V，所以用电功率 P 越大，电路中的电流 I 就越大。
（2）短路。
因为导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线代替保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串连在电路中。
（4）保险丝的额定电流等于或许稍大于电路中最大的正常工作电流。
三、安全用电1. 人体的安全电压是不高于36V。
2.电压越高越危险。
3.常有的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）抢救：立刻切断电源，而后进行抢救。
4.注意防雷：雷电是大气中一种强烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
19 生活用电第1节家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关闸刀开关、保险装置、电灯和插座等..如图所示..①进户线：连接户外供电电路的电线;通常有两条;一条叫做端线;俗称火线;另一条叫做零线..②电能表：用来显示所消耗的电能;通常安装在户外干路上;或输电线金湖后首先接到电能表上..③总开关：安装在家庭电路的干路上;电能表的后面;常用闸刀开关或空气开关;起到控制室内全部电路通断的作用..④保险装置：通常安装在总开关的后面..熔丝俗称保险丝是简易保险装置;装在保险盒内;它能在电流过大时发生熔化;自动切断电路;从而起到保护用电器的作用..现在新建的居民楼电路中的保险装置一般采用空气开关;当电路中电流过大时;空气开关自动断开;切断电路;俗称跳闸..找出电路故障后;重新闭合空气开关..⑤用电器和插座：在电能表、总开关、保险装置之后;可以连接用电器、开关和插座..二、火线和零线1、火线和零线：进户的两条输电线中;一条叫做端线;俗称火线;另一条叫做零线..火线与零线之间的电压是220V家庭电路;零线在入户之前已经和大地相连;故零线与地之间无电压;火线与地之间有220V的电压..2、试电笔1作用：辨别火线和零线2结构：试电笔分钢笔式和螺丝刀式两种3使用：用手接触笔尾金属电极;笔尖接触电线;若氖管发光;说明接触的是火线；若氖管不发光;说明接触的是零线..当试电笔的笔尖接触电线时;决不允许用手或身体的其他部分再去接触笔尖..3、问题探究：使用试电笔时;为什么必须用手接触金属笔卡或金属帽试电笔的笔尖接触零线时;氖管为什么不发光使用试电笔时;人手一定要接触金属笔卡或金属帽;如果笔尖触到火线;电流经过笔尖、电阻、氖管、弹簧;在经过人体、经过大地;流到零线;与电源构成闭合电路;氖管就会发光..由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻;当测试电压为220V 时;根据欧姆定律RU I可计算出电流约为0.2mA;再加上人体的电阻;这个电流就更小了;所以对人体不会造成伤害..如果笔尖接触零线;正常情况下零线和大地之间没有电压;当然也就不会有电流通过氖管;所以氖管不发光..但是在日常生活中;有时会遇到接触零线氖管也发光的情况;原因可能是进户零线断路;电路不能闭合;用电器不能工作;但室内线路都处于带电状态;这时用试电笔测试零线氖管也会发光..注意：在使用试电笔时;千万不能用手接触试电笔的笔尖;以免电流流经笔尖、人体、大地;流到零线;与电源构成闭合电路;使通过人体的电流过大而发生触电事故..三、三线插头和漏电保护器1、插座的作用及安装2、三线插头1三线插头的接线原理与作用接线原理：三线插头与三孔插座相对应;其中一条接火线通常标有“L ”字样;一条接零线标有“N ”第三条线和用电器的金属外壳相连标有“E ”..作用：三线插头中接火线和零线的的两条导线的另一端接用电部分如洗衣机中的电动机;为用电部分提供电能..与金属外壳相连的导线;插座上相应的导线和室外的大地相连;如果用电器内部火线绝缘皮破损或失去绝缘性能;致使火线与外壳接通;人体接触外壳等于接触了火线;就会发生触电事故..如果外壳用导线接地;即使外壳带了电;电流也会从接地导线流走;人体接触外壳就没有危险了..2三线插头中接用电器金属外壳的那个脚长的原因：中间的插脚稍长一些;可以在插插头时能使家用电器的金属外壳先接地线;拔插头时能使金属外壳后离开底线;即使家用电器因绝缘不好漏电;人也不会触电..3、漏电保护器1作用：发生漏电时;自动切断电路;保证人身的安全..2原理：发生漏电时;通过火线和零线的电流不等;在磁场力的作用下使开关自动断开..四、安装家庭电路1先确定火线和零线;然后在火线的干路上接入保险装置..当电流过大时会自动切断电路;保护用电器..2家庭电路中的各插座、灯泡都相互并联在电路中；电灯与控制该电灯的开关串联在同一条之路上;并且开关要接在火线和电灯之间;这样在开关断开时;开关所控制的电灯脱离火线;人碰到灯头等部位;不会造成触电事故..3灯口的螺旋套一定要接在零线上..因为在正常情况下;零线是接地的;与地之间没有电压;在更换灯泡时;即使不慎碰到灯泡的螺旋套也不会发生触电事故..螺丝口灯泡尾部中心金属块一定要通过开关连接在火线上..点拨：从安全角度出发;连接家庭电路时应注意以下几点：①家庭电路各组成部分的连接顺序不能颠倒；②保险丝串联接在火线上；③开关一端必须与火线相连；④灯口的连接方法是火线接灯口顶端;零线接磴口的螺旋套；⑤两孔插座的接线要求是“左零右火”;三孔插座的接线要求是“左零右火上接地”..第2节家庭电路中电流过大的原因一、家用电器的总功率对家庭电路的影响用电器的总功率过大是家庭电路中电流过大的原因之一..1、家用电器总功率的计算：家庭电路中;家用电器的总功率等于各用电器功率之和;则n P P P P +++= 212、家用电器的总功率对家庭电路的影响：根据电功率和电流、电压的关系式UI P =;可以得到UP I =..家庭电路的电压为220V;家庭电路中总功率P 越大;干路中的电流I 就越大;容易引起线路故障;甚至引起火灾..3、家庭电路中避免电流过大的措施：电路中同时使用的用电器不能太多;尤其是大功率用电器;非用不可时;也应尽量错开时间;交替使用..二、短路对家庭电路的影响短路是家庭电路中电流过大的另一原因..1、短路对家庭电路的影响：家庭电路中的用电器都是并联的;一旦发生短路;即为电源短路..此时干路中的电流很大;产生大量的热使保险丝熔断;或使空气开关跳闸..若线路老化或没有安装保险装置;则导线的温度会升高;烧坏绝缘皮;引起火灾..2、家庭电路中可能发生短路现象的情形：改装电路时不细心;使火线和零线直接连通；电线绝缘皮被刮破或者电线和用电器使用时间太久;绝缘皮破损老化;使火线和零线直接连通;或电器进水;这些情况都会造成短路；由于灯座、插座、插头的两个接线柱接线不规范;而使火线和零线相碰等..三、保险丝的作用第3节安全用电一、电压越高越危险1、人体是导体;人体触及带电体时;有电流通过人体;电对人体造成的伤害程度与通过人体电流的大小及持续时间有关..2、人体的电阻约为104Ω-105Ω；在皮肤潮湿时;人体的电阻可降低到约为103Ω..在人体电阻一定的情况下;电压越大;通过人体的电流越大;危险就越大..一般情况下;对人体的安全电压是不高于36V..3、人体电阻并不是一个固定值;每个人的电阻不一样大；即使是同一个人;在皮肤潮湿的情况下;人体电阻也会显着降低..因此即使加在人体上的电压不大;电流也会较大;甚至超出人体能承受的限度..4、我国家庭电路的电压是220V;工厂用的动力电路的电压是380V;高压输电线路的电压高达10kV-500kV;这些都远远超出了安全电压;一旦发生触电;就会有生命危险..二、常见的触电事故1、触电的实质是一定强度的电流流过人体所引起的伤害事故..2、触点与触电的急救①不接触低压带电体;不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器;不损坏绝缘层;导线绝缘皮破损应及时更换；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；⑤有金属外壳的用电器要有接地线；⑥不用湿毛巾擦带电的用电器；⑦电视天线不能与电线接触；⑧在高压带电体周围设立警示牌或安装护栏等..四、注意防雷1、雷电：雷电是大气中一种剧烈的放电现象..2、避雷针：为了避免雷击;人们设计了避雷针..避雷针是针状金属物;装在建筑物的顶端;通过很粗的金属线与埋在地下的金属板相连;以保持与大地的良好接触..当带电的云层接近高大建筑物时;由于静电感应;建筑物带上了与云层相反的电荷;但是由于有尖端的避雷针;建筑物上还未聚集起大量的电荷;在避雷针和云层之间就发生了小规模放电;放电电流通过避雷针和接地的导线形成讲通路;持续不断地进行;使得建筑物和云层间不可能发生强烈的放电;于是建筑物就可以避免雷击了..古代建筑物上的龙角形铁制装饰物也起到了避雷针的作用;通过很粗的金属线与大地相连..高压输电铁塔上最上面的两根导线也是用来防雷的..3、防雷击的方法①在旷野地遇到雷电;注意不能用手机；②不能在大树等高出地面很多的物体旁避雨;可找地势较低的位置俯卧并将身上的金属物品放在一边..③不要在铁轨上行走..。
九年级生活用电知识点总结电是我们日常生活中必不可少的能源之一，它在发展和改变着我们的生活方式。
然而，与此同时，电也存在着一些安全隐患和使用技巧。
为了更好地了解和掌握生活用电知识，本文将总结九年级生活用电的相关知识点，帮助大家在使用电的过程中更加安全、高效。
1. 雷电防范常识雷电是天气变化中的一种自然现象，在雷电天气中应采取保护措施，以确保人身安全。
以下是几项雷电防范常识：- 室内避雷：雷电天气时，避免在室外或靠窗户的地方活动，最好待在室内。
- 安全距离：在雷电天气中，与大型金属构筑物、高耸物体或带电设备保持安全距离。
- 避免接触电器：避免使用带电设备，如电脑、手机、电视等，以避免由于雷电引起的电击事故。
2. 家庭用电安全知识家庭用电是我们日常生活中最常见的电力使用形式，但若不正确使用，存在一些潜在的安全隐患。
以下是几项家庭用电安全知识：- 电源插座使用：使用电源插座时，应注意不要同时插入过多电器，以防电线过热引发火灾。
- 用电设备维护：定期检查家中用电设备的线路和插头是否破损，如发现问题应及时修理或更换。
- 插拔电器时的技巧：插拔电器时，一定要握住插头的插槽部分，避免拉动电线，以免导致电线损坏。
- 磨损电线的处理：如果发现家中电线外皮损坏，应及时用绝缘胶布进行包扎，避免电线短路引发事故。
3. 节约用电常识随着能源的日益紧张，节约能源已经成为我们每个人的责任。
以下是几项节约用电常识：- 关灯节能：离开房间时要及时关闭电灯，充分利用自然光，并适当调节灯光亮度，避免能源的浪费。
- 空调使用技巧：在使用空调时，应保持门窗密闭，避免冷热空气交流，同时适当调节温度和风速，以减少能源消耗。
- 待机电器的管理：及时关闭电视、电脑等待机状态的电器，不仅可以节约能源，还能延长使用寿命。
4. 安全用电的常用知识在我们日常生活中，有一些与安全用电相关的常用知识需要掌握：- 不私拉乱接电线：不私拉乱接电线，不随意乱接乱拔插座，以免引起电路故障或触电事故。
九年级物理《电功率》知识点一、电能 电功（W ）1．电能的单位：国际单位制——焦耳（J ） 常用单位——千瓦时（kW ．h ）【度】1度=1 kW ．h 1 kW ．h=3.6×106J2．电能表——测量用电器在一段时间内消耗的电能。
①参数意义：“220 V ”表示这个电能表应该在220V 的电路中使用； “10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A ；“50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
②表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数。
用电能表起始和结束时计数器的示数之差，就表示这段时间内用电的度数。
如：某用电器单独工作电能表（2500 revs/kW ·h ）在10min 内转50转，则10min 内用电器消耗的电能是 J 。
3．电能转化为其他形式能的过程也可以说是电流做功的过程，有多少电能发生转化就说电流做了多少功，即电功是多少。
定义式：W=UIt 推导公式：W=Pt ；（纯电阻电路）W=I 2Rt 2U W t R = 二、电功率（P ）——表示电流做功的快慢。
4．电功率单位：国际单位——瓦特（W ） 其他单位——千瓦（kW ）、毫瓦（mW ） 1kW ＝103W 1W ＝103mW5．定义式：W p t = 推导公式：P=UI ； （纯电阻电路）P= I 2R 2U P R =※串、并联电路常用比例关系式：串联电路：I 1：I 2=1：1 1122=U R U R 1122=P R P R （比较各用电器功率常用P= I 2R ）并联电路：U 1：U 2=1：1 1221=I R I R 1221=P R P R （比较各用电器功率常用2=U P R ）6．额定电压（U 额）：用电器正常工作时的电压叫额定电压。
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
一、电的起源与发现1.静电的发现和性质2.电的发现与电的分子理论二、电流与电路1.电流的概念与特点2.电路的基本组成与符号3.串联与并联的基本概念与特点4.电流的方向与电路的连接方式三、电阻与电阻器1.电阻的概念与特点2.电阻的测量方法与单位3.电阻与电流、电压的关系4.电阻器的使用与特点四、电压与电动势1.电压的概念与特点2.电源与电池的工作原理与特点3.电动势的概念与特点4.电动势的测量方法与单位五、欧姆定律1.欧姆定律的表述与原理2.欧姆定律的数学表达式与单位3.欧姆定律的应用与实例六、电功与功率1.电功的概念与计算方法2.电功的单位与实例3.功率的概念与计算方法4.功率的单位与实例七、直流电路基本定律与分析1.基尔霍夫定律及其应用2.庫仑定律及其应用3.电路中的串联与并联分析4.电路中的电桥平衡条件与应用八、电磁感应与电动机1.磁场与磁感应强度的概念与性质2.法拉第电磁感应定律的概念与应用3.电磁感应现象在发电机中的应用4.电动机的原理与应用九、测量仪器与电能的测量1.电流表与电压表的工作原理与使用方法2.电能的概念与计量方法3.电能计(电度表)的工作原理与使用方法十、常见电器的工作原理与应用1.电灯的工作原理与类型2.手机的工作原理与电池应用3.动力性电器(电饭煲、电视机、洗衣机等)的工作原理与应用十一、家庭用电的安全知识1.家庭用电的安全注意事项2.电器的正确使用方法与注意事项3.家庭用电的火灾防范与应急措施。
18 电功率第1节电能电功一、电能1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。
2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。
3、电能的单位（1）国际单位：焦耳，简称焦，用符号J表示。
（2）常用单位：千瓦时，用符号kW·h表示，俗称度。
（3）换算关系：1kW·h=1×103W×3600s=3.6×106J。
二、电能的计量1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。
2、电能表的读数电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW·h（度）。
注意电能表计数器中最后一位数字是小数（十分位）。
3、电能表上所标参数的含义（1）“220V”——这个电能表应该在220V的电路中使用。
（2）“10（20）A”——这个电能表的标定电流为10A，额定最大电流为20A。
电能表工作时的电流不能超过额定最大电流。
（3）“50Hz”——这个电能表在频率为50Hz的交流电路中使用。
（4）“3000revs/（kW·h）”——接在这个电能表上的用电器，每消耗1kW·h 的电能，电能表上的转盘转过3000转。
4、1kW·h的作用：洗衣机工作约2.7h；电脑工作约5h；电车行驶0.85km；灌溉农田330m2。
三、电功1、电功概念（1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。
电功用“W”表示。
（2）实质：电流做功的过程就是电能转化为其他形式能的过程。
所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。
电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。
九年级物理生活用电知识点总结九年级物理生活用电的知识点总结：1. 电流和电压- 电流是电荷在单位时间内通过导体的数量，单位为安培（A）。
- 电压是电荷单位正电荷间的电势差，单位为伏特（V）。
- 电流更多关注的是电荷在电路中的流动情况，而电压则关注电路中能量的转移情况。
2. 电阻和电功率- 电阻是导体阻碍电流流动的程度，单位为欧姆（Ω）。
- 电阻的大小取决于导体的材料、长度和截面积。
- 电功率是单位时间内消耗的电能或者产生的电能，单位为瓦特（W）。
- 电功率与电流和电压之间的关系为P=IV。
3. 并联电路和串联电路- 并联电路指的是多个电器以并行的方式连接在一起，每个电器之间有相同的电压。
- 串联电路指的是多个电器以串联的方式连接在一起，每个电器之间有相同的电流。
- 在并联电路中，总电流等于各个支路电流的和，总电阻等于各个支路电阻的倒数之和。
- 在串联电路中，总电压等于各个电器电压之和，总电阻等于各个电器电阻的和。
4. 电能和电量- 电量是电荷的多少，单位为库仑（C）。
- 电能是电荷在电场中获得的能量，单位为焦耳（J）。
- 电能和电量之间的关系为E = QV。
5. 家庭电路- 家庭电路包括电源、电表、保险丝、插座和电线等。
- 电源是提供电能的设备，一般使用交流电。
- 电表是用来测量电能消耗的设备，单位为千瓦时（kWh）。
- 保险丝是用来保护电路的安全的装置，当电流过大时会熔断。
- 插座是用来连接电器的设备，一般包括两孔插座和三孔插座。
以上是九年级物理生活用电的知识点总结，希望对你有帮助。
19 生活用电
第1节家庭电路
一、家庭电路的组成
1、家庭电路的基本组成是：进户线、电能表、总开关
（闸刀开关）、保险装置、电灯和插座等。
如图所示。
①进户线：连接户外供电电路的电线，通常有两条，一
条叫做端线，俗称火线，另一条叫做零线。
②电能表：用来显示所消耗的电能，通常安装在户外干
路上，或输电线金湖后首先接到电能表上。
③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
④保险装置：通常安装在总开关的后面。
熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。
现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
找出电路故障后，重新闭合空气开关。
⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
二、火线和零线
1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。
2、试电笔
（1）作用：辨别火线和零线
（2）结构：试电笔分钢笔式和螺丝刀式两种
（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。
当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。
3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽试电笔的笔尖接触零线时，
氖管为什么不发光
使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V 时，根据欧姆定律R U I 可计算出电流约为0.2mA ，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。
如果笔尖接触零线，正常情况下零线和大地之间没有电压，当然也就不会有电流通过氖管，所以氖管不发光。
但是在日常生活中，有时会遇到接触零线氖管也发光的情况，原因可能是进户零线断路，电路不能闭合，用电器不能工作，但室内线路都处于带电状态，这时用试电笔测试零线氖管也会发光。
注意：在使用试电笔时，千万不能用手接触试电笔的笔尖，以免电流流经笔尖、人体、大地，流到零线，与电源构成闭合电路，使通过人体的电流过大而发生触电事故。
三、三线插头和漏电保护器
1、插座的作用及安装
2、三线插头
（1）三线插头的接线原理与作用
接线原理：三线插头与三孔插座相对应，其中一条接火线（通常标有“L ”字样），一条接零线（标有“N ”）第三条线和用电器的金属外壳相连（标有“E ”）。
作用：三线插头中接火线和零线的的两条导线的另一端接用电部分（如洗衣机中的电动机），为用电部分提供电能。
与金属外壳相连的导线，插座上相应的导线和室外的大地相连，如果用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，人体接触外壳等于接触了火线，就会发生触电事故。
如果外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险了。
（2）三线插头中接用电器金属外壳的那个脚长的原因：中间的插脚稍长一些，可以在插插头时能使家用电器的金属外壳先接地线，拔插头时能使金属外壳后离开底线，即使家用电器因绝缘不好漏电，人也不会触电。
3、漏电保护器
（1）作用：发生漏电时，自动切断电路，保证人身的安全。
（2）原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关自动断开。
四、安装家庭电路
（1）先确定火线和零线，然后在火线的干路上接入保险装置。
当电流过大时会自动切断电路，保护用电器。
（2）家庭电路中的各插座、灯泡都相互并联在电路中；电灯与控制该电灯的开关串联在同一条之路上，并且开关要接在火线和电灯之间，这样在开关断开时，开关所控制的电灯脱离火线，人碰到灯头等部位，不会造成触电事故。
（3）灯口的螺旋套一定要接在零线上。
因为在正常情况下，零线是接地的，与地之间没有电压，在更换灯泡时，即使不慎碰到灯泡的螺旋套也不会发生触电事故。
螺丝口灯泡尾部中心金属块一定要通过开关连接在火线上。
点拨：从安全角度出发，连接家庭电路时应注意以
下几点：①家庭电路各组成部分的连接顺序不能颠倒；
②保险丝串联接在火线上；③开关一端必须与火线相
连；④灯口的连接方法是火线接灯口顶端，零线接磴口
的螺旋套；⑤两孔插座的接线要求是“左零右火”，三
孔插座的接线要求是“左零右火上接地”。
第2节家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
用电器的总功率过大是家庭电路中电流过大的原因之一。
1、家用电器总功率的计算：家庭电路中，家用电器的总功率等于各用电器功率之和，则n P P P P +++=Λ21
2、家用电器的总功率对家庭电路的影响：根据电功率和电流、电压的关系式UI P =，可以得到U
P I =。
家庭电路的电压为220V ，家庭电路中总功率P 越大，干路中的电流I 就越大，容易引起线路故障，甚至引起火灾。
3、家庭电路中避免电流过大的措施：电路中同时使用的用电器不能太多，尤其是大功率用电器，非用不可时，也应尽量错开时间，交替使用。
二、短路对家庭电路的影响
短路是家庭电路中电流过大的另一原因。
1、短路对家庭电路的影响：家庭电路中的用电器都是并联的，一旦发生短路，即为电源短路。
此时干路中的电流很大，产生大量的热使保险丝熔断，或使空气开关跳闸。
若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，引起火灾。
2、家庭电路中可能发生短路现象的情形：改装电路时不细心，使火线和零线直接连通；电线绝缘皮被刮破或者电线和用电器使用时间太久，绝缘皮破损老化，使火线和零线直接连通，或电器进水，这些情况都会造成短路；由于灯座、插座、插头的两个接线柱接线不规范，而使火线和零线相碰等。
三、保险丝的作用
第3节安全用电
一、电压越高越危险
1、人体是导体，人体触及带电体时，有电流通过人体，电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
2、人体的电阻约为104Ω-105Ω；在皮肤潮湿时，人体的电阻可降低到约为103Ω。
在人体电阻一定的情况下，电压越大，通过人体的电流越大，危险就越大。
一般情况下，对人体的安全电压是不高于36V。
3、人体电阻并不是一个固定值，每个人的电阻不一样大；即使是同一个人，在皮肤潮湿的情况下，人体电阻也会显着降低。
因此即使加在人体上的电压不大，电流也会较大，甚至超出人体能承受的限度。
4、我国家庭电路的电压是220V，工厂用的动力电路的电压是380V，高压输电线路的电压高达10kV-500kV，这些都远远超出了安全电压，一旦发生触电，就会有生命危险。
二、常见的触电事故
1、触电的实质是一定强度的电流流过人体所引起的伤害事故。
2、触点与触电的急救
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层，导线绝缘皮破损应及时更换；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
⑤有金属外壳的用电器要有接地线；
⑥不用湿毛巾擦带电的用电器；
⑦电视天线不能与电线接触；
⑧在高压带电体周围设立警示牌或安装护栏等。
四、注意防雷
1、雷电：雷电是大气中一种剧烈的放电现象。
2、避雷针：为了避免雷击，人们设计了避雷针。
避雷针是针状金属物，装在建筑物的顶端，通过很粗的金属线与埋在地下的金属板相连，以保持与大地的良好接触。
当带电的云层接近高大建筑物时，由于静电感应，建筑物带上了与云层相反的电荷，但是由于有尖端的避雷针，建筑物上还未聚集起大量的电荷，在避雷针和云层之间就发生了小规模放电，放电电流通过避雷针和接地的导线形成讲通路，持续不断地进行，使得建筑物和云层间不可能发生强烈的放电，于是建筑物就可以避免雷击了。
古代建筑物上的龙角形铁制装饰物也起到了避雷针的作用，通过很粗的金属线与大地相连。
高压输电铁塔上最上面的两根导线也是用来防雷的。
3、防雷击的方法
①在旷野地遇到雷电，注意不能用手机；
②不能在大树等高出地面很多的物体旁避雨，可找地势较低的位置俯卧并将身上的金属物品放在一边。
③不要在铁轨上行走。
