智能消防应急照明及疏散指示系统的分析

建筑消防应急照明和疏散指示系统

技术标准探讨

目 录

1 引言 ..............................................................................................................1

2 系统形式 ......................................................................................................1

3 灯具布置及选型..........................................................................................4

4 系统配电设计..............................................................................................5

5 系统线路设计..............................................................................................6

6 备用照明设计..............................................................................................6

7 集中电源型系统和自带电源系统对比分析 .............................................6

8 结语 ..............................................................................................................7

简述消防应急照明和疏散指示系统的设计

摘要：基于《消防应急照明和疏散指示系统技术标准》，从设计依据对照、设计前分析、供电要求、控制要求、线缆要求等方面介绍消防应急照明和疏散指示系统的变化及设计方法。

关键词：消防应急照明和疏散指示系统；设计依据；配电；控制；线缆

引言

消防应急照明和疏散指示系统是建筑电气设计的重要组成部分，担负建筑物在正常照明电源失效或火灾等紧急状态下人员顺利疏散、继续工作或能够摆脱危险的功能。在GB 51309-2018《消防应急照明和疏散指示系统技术标准》（以下简称《技术标准》）实施前，各地关于应急照明灯具是否采用安全电压、应急照明灯具如何强制启动等争论不休，系统的设计也各式各样。技术标准和国家标准图集19D702-7《应急照明设计与安装》（以下简称《应急照明》）的正式实施，化解了技术分歧，统一了设计要求，形成了一套体系，消防应急照明和疏散指示系统的设计呈现出系统化、标准化、操作性强的特点。本文主要结合《技术标准》和《应急照明》简述消防应急照明和疏散指示系统的设计。

1 应急照明的内涵

GB 50034-2013《建筑照明设计标准》（以下简称《照规》）中规定：应急照明作为照明系统的种类之一，主要包含疏散照明、备用照明以及安全照明。疏散照明是在人员安全疏散时需要在出口和通道设置要、可能发生危险场所的活动继续或者短暂继续的照明，分为消防用应急照明和非消防用备用照明；安全照明是确保已处于潜在危险状态下的人员安全的照明。

《技术标准》中消防应急照明和疏散指示系统是人员疏散和发生火灾时仍需工作的场所提供照明和疏散指示的系统，概念与《照规》比较是不矛盾的。《技术标准》主要应用于疏散照明和消防用应急照明两个部分，《应急照明》则应用于应急照明全部，详见表一。

表一：《技术标准》和《应急照明》的应用范围

本文因篇幅限制，只针对论述应急照明系统中的疏散照明和消防用备用照明即消防应急照明和疏散指示系统，从设计依据、设计思路、配电要求、控制要求和线路要求等方面开展。

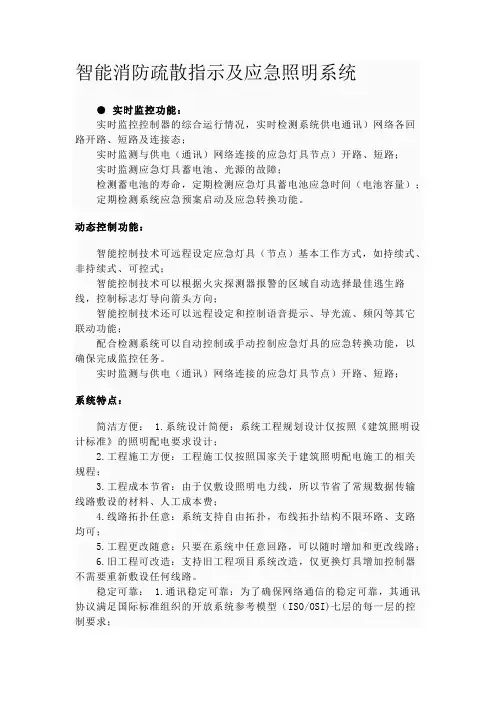

智能消防疏散指示及应急照明系统

● 实时监控功能：

实时监控控制器的综合运行情况，实时检测系统供电通讯）网络各回路开路、短路及连接态；

实时监测与供电（通讯）网络连接的应急灯具节点）开路、短路；

实时监测应急灯具蓄电池、光源的故障；

检测蓄电池的寿命，定期检测应急灯具蓄电池应急时间（电池容量）；

定期检测系统应急预案启动及应急转换功能。

动态控制功能：

智能控制技术可远程设定应急灯具（节点）基本工作方式，如持续式、非持续式、可控式；

智能控制技术可以根据火灾探测器报警的区域自动选择最佳逃生路线，控制标志灯导向箭头方向；

智能控制技术还可以远程设定和控制语音提示、导光流、频闪等其它联动功能；

配合检测系统可以自动控制或手动控制应急灯具的应急转换功能，以确保完成监控任务。

实时监测与供电（通讯）网络连接的应急灯具节点）开路、短路；

系统特点：

简洁方便： 1.系统设计简便：系统工程规划设计仅按照《建筑照明设计标准》的照明配电要求设计；

2.工程施工方便：工程施工仅按照国家关于建筑照明配电施工的相关规程；

3.工程成本节省：由于仅敷设照明电力线，所以节省了常规数据传输线路敷设的材料、人工成本费；

4.线路拓扑任意：系统支持自由拓扑，布线拓扑结构不限环路、支路均可；

5.工程更改随意：只要在系统中任意回路，可以随时增加和更改线路；

6.旧工程可改造：支持旧工程项目系统改造，仅更换灯具增加控制器不需要重新敷设任何线路。

稳定可靠： 1.通讯稳定可靠：为了确保网络通信的稳定可靠，其通讯协议满足国际标准组织的开放系统参考模型（ISO/OSI)七层的每一层的控制要求； 2.传输线路简单：仅两条普通电力线同时实现电力传输和数据传输；

3.传输电压范围宽：传输电压适应AC/DC 0～220V，即当电网无电压时系统通讯仍正常；

智能应急照明和疏散指示系统设计探讨

随着城市化进程的加快和人口密集度的增加，建筑物的安全性和救援能力变得越来越重要。智能应急照明和疏散指示系统的出现，为建筑物的安全性和救援能力提供了有效的保障。本文旨在探讨如何设计一个高效的智能应急照明和疏散指示系统。

一、系统结构设计

智能应急照明和疏散指示系统应包含以下几个部分：

1.照明控制系统：主要包括控制器、光源、传感器和操作面板等组件。控制器通过传感器对周围光照强度进行监控，当出现故障时，控制器可以自动启动备用照明设备，保持建筑物内的照明充足。

2.疏散指示系统：主要包括显示器和指示灯等组件。在应急情况下，显示器将对疏散指示图进行全屏显示，指示灯可以发出明显的光信号，指示人员正确的疏散方向。

3.紧急电源系统：用于保障系统在停电或其他紧急情况下的可持续运行。通常采用UPS或柴油发电机等设备，确保系统正常工作。

二、照明控制设计

1.环境亮度检测：智能应急照明系统的核心是光照强度传感器。系统应该能够精确地监测周围环境光照强度，并实时控制照明设备的开启和关闭，达到节能的目的。

2.安全等级设定：不同场所的照明等级要求不同。智能照明系统要根据不同环境等级分配不同的照明模式，如平时模式和应急模式，并且设置提醒模式和亮度模式。平时模式下，为了节电，可以适当调低照明亮度；而在应急模式下，则需要全力保障照明充足。

3.手动控制：在某些条件下，需要手动控制照明设备。例如，在灾难发生时，需要手动开启系统中的灯光设备，以提供充足的照明保障。

三、疏散指示设计

1.显示内容设计：应急疏散指示需要清晰、简洁、易于理解。应急疏散指示分别分为两种不同的情况，有无主力电力源。有主力电力时，屏幕显示“进入电梯，储藏室，药品柜，合上文件柜，关闭门窗，关掉气阀，撤离到指定安全出口。无主力电力源时，屏幕显示“（指定疏散）楼梯，在被困室内冷静等待救援。

2.指示灯设计：智能应急照明的指示灯应该具有明显的亮光，以充分引导人员沿正确的疏散路线，到达安全出口。
