智能型消防应急照明和疏散指示系统

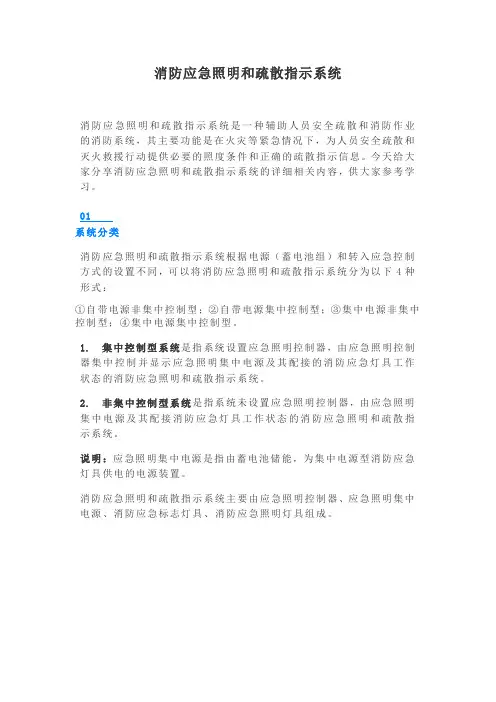

消防应急照明和疏散指示系统

消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。今天给大家分享消防应急照明和疏散指示系统的详细相关内容，供大家参考学习。

01

系统分类

消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，可以将消防应急照明和疏散指示系统分为以下4种形式：

①自带电源非集中控制型；②自带电源集中控制型；③集中电源非集中控制型；④集中电源集中控制型。

1. 集中控制型系统是指系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。

2. 非集中控制型系统是指系统未设置应急照明控制器，由应急照明集中电源及其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

说明：应急照明集中电源是指由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。

消防应急照明和疏散指示系统主要由应急照明控制器、应急照明集中电源、消防应急标志灯具、消防应急照明灯具组成。

02

疏散照明设置

1. 除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：

1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。

2）观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所。

3）建筑面积大于100㎡的地下或半地下公共活动场所。

4）公共建筑内的疏散走道。

5）人员密集的厂房内的生产场所及疏散走道。

2.

疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。

03

灯光疏散指示标识设置 1. 公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：

消防应急照明和疏散指示系统

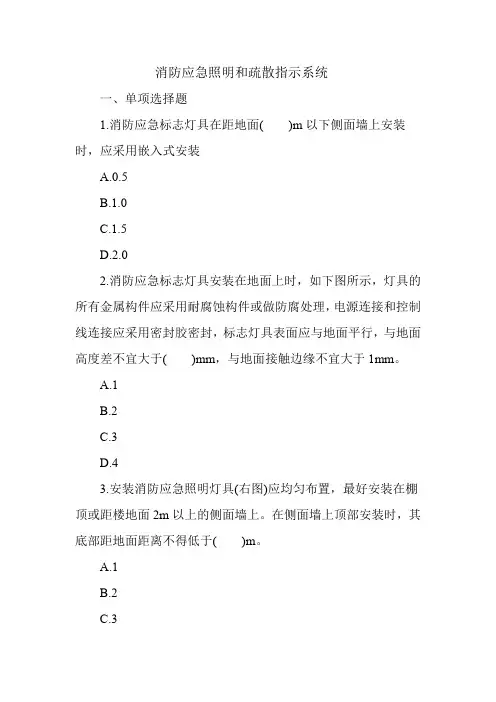

一、单项选择题

1.消防应急标志灯具在距地面( )m以下侧面墙上安装时，应采用嵌入式安装

A.0.5

B.1.0

C.1.5

D.2.0

2.消防应急标志灯具安装在地面上时，如下图所示，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封，标志灯具表面应与地面平行，与地面高度差不宜大于( )mm，与地面接触边缘不宜大于1mm。

A.1

B.2

C.3

D.4

3.安装消防应急照明灯具(右图)应均匀布置，最好安装在棚顶或距楼地面2m以上的侧面墙上。在侧面墙上顶部安装时，其底部距地面距离不得低于( )m。

A.1

B.2

C.3 D.4

4.消防应急照明系统调试中，逐个切断各区域应急照明配电箱或应急照明集中电源的分配电装置，该配电箱或分配电装置供电的消防应急灯具应在( )s内转入应急工作状态。

A.5

B.10

C.15

D.20

5.消防应急照明和疏散指示系统按控制方式和应急电源的实现方式可分为自带电源非集中控制型、自带电源集中控制型、集中电源非集中控制型和集中电源集中控制型。下图系统示意图属于( )。

A.白带电源非集中控制型

B.自带电源集中控制型

C.集中电源非集中控制型

D.集中电源集中控制型

6.消防应急照明和疏散指示系统按控制方式和应急电源的实现方式可分为自带电源非集中控制型、自带电源集中控制型、集中电源非集中控制型和集中电源集中控制型。下图系统示意图属于( )。

A.自带电源非集中控制型

B.自带电源集中控制型 C.集中电源非集中控制型

D.集中电源集中控制型

消防应急照明和疏散指示系统

GB17945-2010

1、范围

本标准规定了消防应急照明和疏散指示系统的术语和定义、分类、防护等级、一般要求、试验、检验规则、标志、使用说明书。

本标准适用于一般工业与民用建筑中安装使用的消防应急照明和疏散指示系统（以下简称系统）以及其它环境中安装的具有特殊要求的系统（特殊要求由有关标准另行规定）。

2、规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4208-2008外壳防护等级（IP代码）(IEC60529:2001,IDT)

GB 7000.1-2007 灯具 第1部份：一般要求与实验(IEC60598-1:2003,IDT)

GB/T 9969工业产品使用说明书总则

GB 12978消防电子产品检验规则

GB 13495消防安全标志(GB13495-1992，neq ISO6309：1987)

GB 16838消防电子产品 环境试验方法及严酷等级

GB 50054低压配电设计规范

3、术语和定义

下列术语和定义适用于本标准。

3.1消防应急照明和疏散指示系统 fire emergency lighting system

为人员疏散、消防作业提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。

3.2消防应急灯具 fire emergency luminaire

为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。

3.2.1消防应急照明灯具 fire emergency lighting luminaire

消防工程智能应急照明及疏散系统专项施工方案

集中电源集中控制型智能消防应急疏散系统, 由应急照明控制器、应急照明集中电源、主分配电装置、消防应急标志灯具组成。

一、系统功能

1.实时监控功能

1）实时监控控制器的综合运行情况, 实时检测系统供电通讯、网络各回路开路、短路及连接态；

2）实时监测与供电（通讯、网络连接的应急灯具节点）开路、短路；

3）实时监测应急灯具蓄电池、光源的故障；

4）检测蓄电池的寿命, 定期检测应急灯具蓄电池应急时间（电池容量）；

5）定期检测系统应急预案启动及应急转换功能。

2.动态控制功能

1）智能控制技术可远程设定应急灯具（节点）基本工作方式, 如持续式、非持续式、可控式；

2）智能控制技术可以根据火灾探测器报警的精确位置自动选择最佳逃生路线, 控制标志灯导向箭头方向；

3）智能控制技术还可以远程设定和控制语音提示、导光流、频闪等其它联动功能；

4）配合检测系统可以自动控制或手动控制应急灯具的应急转换功能, 以确保完成监控任务。

5）实时监测与供电（通讯）网络连接的应急灯具节点）开路、短路；

3.疏散逻辑

智能疏散系统所使用的逃生路线的求路逻辑, 可分为:

1）定向疏散逻辑, （非可变向智能疏散逻辑）

2）分区预案式疏散逻辑。起火分区内疏散方向不变, 相邻分区远离火区疏散。（不考虑具体起火位置）

3）线性通道疏散逻辑。以起火确切点将线段一分为二, 向两端进行疏散。

4）智能疏散逻辑。

5）自适应算法。随机取向的生存模拟算法。（有争议）

4.紧急疏散预案

系统具有智能动态导光功能, 系统根据火灾报警联动信号及灾情现场的具体情况通过计算机选择一条最佳逃生路, 再通过改变标志灯的箭头方向为逃生人员提供更有效的疏散逃生路。

二、工艺流程

施工准备——管路敷设——系统布线——配电箱体安装——灯具安装——系统调试。

三、配电箱体安装

本系统主机柜、集中电源箱供电需消防专业用电源AC220V, 系统主机一般安装于消防控制中心, 集中电源装置一般安装于楼层配电间或竖井, 根据竖井深化图纸设计确认安装位置。
