EMCVNX5500初始化配置

Contents

选择EMC VNX 系列产品的原因 .......................................................................................................................... 2

1、 EMC 存储产品成熟度最高，产品稳定可靠 .......................................................................................... 2

2、EMC 存储产品市场占有率最高产品广泛使用....................................................................................... 2

3、VNX 存储产品业界最先进的的体系结构和扩展性............................................................................... 2

4、VNX 存储产品用于业界最高的可靠性设计 ............................................................................................ 3

5、VNX存储高性能与高效的数据服务功能................................................................................................. 3

6、VNX存储业界最广泛的兼容性 .................................................................................................................. 4

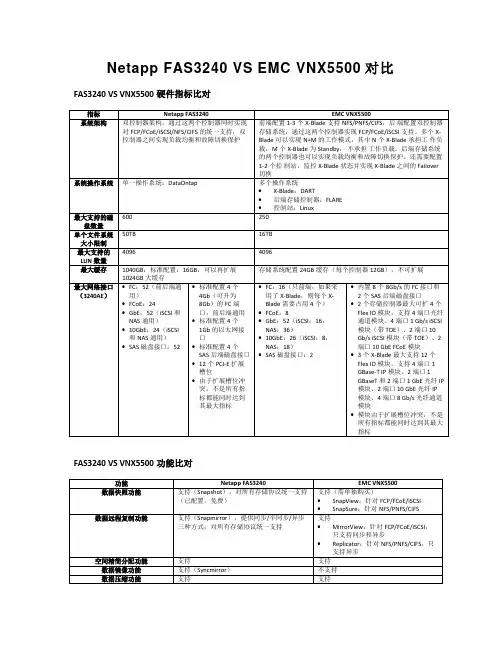

Netapp FAS3240 VS EMC VNX5500对比

FAS3240 VS VNX5500硬件指标比对

指标 Netapp FAS3240 EMC VNX5500

系统架构 双控制器架构，通过这两个控制器同时实现对FCP/FCoE/iSCSI/NFS/CIFS的统一支持，双控制器之间实现负载均衡和故障切换保护 前端配置1-3个X-Blade支持NFS/PNFS/CIFS，后端配置双控制器存储系统，通过这两个控制器实现 FCP/FCoE/iSCSI支持。多个X-Blade可以实现N+M的工作模式，其中 N个X-Blade承担工作负载，M个X-Blade为Standby，不承担工作负载。后端存储系统的两个控制器也可以实现负载均衡和故障切换保护。还需要配置1-2个控制站，监控X-Blade状态并实现X-Blade 之间的 Failover切换

系统操作系统 单一操作系统：DataOntap 多个操作系统

 X-Blade：DART

 后端存储控制器：FLARE

 控制站：Linux

最大支持的磁盘数量 600 250

单个文件系统大小限制 50TB 16TB

最大支持的LUN数量 4096 4096

最大缓存

1040GB：标准配置：16GB，可以再扩展1024GB大缓存 存储系统配置24GB缓存（每个控制器12GB），不可扩展

最大网络接口

（3240AE）  FC：52（前后端通用）

 FCoE：24

 GbE：52（iSCSI和NAS通用）

 10GbE：24（iSCSI和NAS通用）

 SAS磁盘接口：52  标准配置4个4Gb（可升为8Gb）的FC端口，前后端通用

 标准配置4个1Gb的以太网接口

 标准配置4个SAS后端磁盘接口

 12个PCI-E扩展槽位

 由于扩展槽位冲突，不是所有指标都能同时达到其最大指标  FC：16（只前端，如果采用了X-Blade，则每个X-Blade需要占用4个）

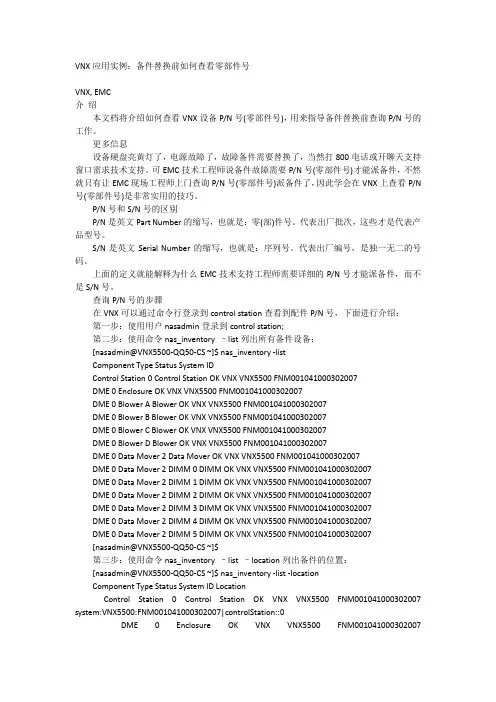

VNX应用实例：备件替换前如何查看零部件号

VNX, EMC

介绍

本文档将介绍如何查看VNX设备P/N号(零部件号)，用来指导备件替换前查询P/N号的工作。

更多信息

设备硬盘亮黄灯了，电源故障了，故障备件需要替换了，当然打800电话或开聊天支持窗口需求技术支持。可EMC技术工程师说备件故障需要P/N号(零部件号)才能派备件，不然就只有让EMC现场工程师上门查询P/N号(零部件号)派备件了，因此学会在VNX上查看P/N号(零部件号)是非常实用的技巧。

P/N号和S/N号的区别

P/N是英文Part Number的缩写，也就是：零(部)件号。代表出厂批次，这些才是代表产品型号。

S/N是英文Serial Number的缩写，也就是：序列号。代表出厂编号，是独一无二的号码。

上面的定义就能解释为什么EMC技术支持工程师需要详细的P/N号才能派备件，而不是S/N号。

查询P/N号的步骤

在VNX可以通过命令行登录到control station查看到配件P/N号，下面进行介绍：

第一步：使用用户nasadmin登录到control station;

第二步：使用命令nas_inventory–list列出所有备件设备：

[nasadmin@VNX5500-QQ50-CS ~]$ nas_inventory -list

Component Type Status System ID

Control Station 0 Control Station OK VNX VNX5500 FNM001041000302007

DME 0 Enclosure OK VNX VNX5500 FNM001041000302007

DME 0 Blower A Blower OK VNX VNX5500 FNM001041000302007

DME 0 Blower B Blower OK VNX VNX5500 FNM001041000302007

1

EMC VNX5500

日常维护手册 2

目录

第一章 VNX日常配置 .......................................................................................................................... 3

1.1 设备管理信息 ............................................................................................................................ 3

1.2 光纤交换机端口与主机对应关系............................................................................................. 3

1.3 VNX5500 配置 ........................................................................................................................... 3

创建Raid Group ........................................................................................................................ 4

创建Hot Spare .......................................................................................................................... 7
