维宏维鸿四轴真四轴联动雕刻机运动控制卡说明书

雕刻机使用手册目录首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -一、图片........................................ - 5 -二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -一、机器安装...................................... - 9 -二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -首页首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。

如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。

PCI6052B线缆连接示意图6052四轴端子板安装联接简明参考一、外形及尺寸（单位：mm）6052主卡外形尺寸6052四轴端子板外形尺寸二、6052四轴端子板信号接口图三、电机控制信号接线轴控信号接口JD1－JD4（DB15插头）示意图：端口定义表 管脚号 定义 功能 说明1 A- 编码器输入信号 编码器反馈信号。

当控制卡以开环模式工作时无效；当控制卡以半闭环控制模式工作时有效。

9 A+ 编码器输入信号 2 B- 编码器输入信号 10 B+ 编码器输入信号 3 Z- 编码器输入信号 11 Z+ 编码器输入信号 4 +5V +5V 电源 PC 电源 12 PLUS 轴差分脉冲输出＋5 /PLUS 轴差分脉冲输出－ 13 SIGN 轴差分方向输出＋ 6/SIGN轴差分方向输出－15 ALM 报警输入 可接报警信号。

如：驱动器报警。

实际输入口对应：X 轴→I21（ALM0）、Y 轴→I22（ALM1）、Z 轴→I23（ALM2）、W 轴→I24（ALM3）。

参看第10页7GND报警输入地15 SVon 伺服使能信号＋8 SV COM 伺服使能信号－外壳15针接头外壳(GND)15针接头（轴控信号的接头）的外壳与伺服驱动器信号线缆的屏蔽层有效连接1 控制输出信号连接方法 A ）差分输出连接方法：B) 共阳极接线方法：C) 共阴极接线方法：注意：轴控信号插头的外壳与伺服驱动器信号线缆的屏蔽层有效连接，并接地。

2 伺服编码器输入连接方法当伺服编码器输出信号为差分信号时，连接方法如下：当伺服编码器输出信号为单端信号时，连接方法如下：注意：连接编码器的信号线的屏蔽层必须接地。

3 伺服使能信号连接方法控制伺服电机时，防干扰措施要做到位:1、信号线要用屏蔽电缆，屏蔽层要接地。

2、接地与共地，伺服电机与伺服电机驱动器接地与共地（参看所用《伺服电机系统说明书》），控制器与伺服电机系统共地3、伺服电机控制主电路加装噪声滤波器、浪涌吸收回路（参看所用《伺服电机系统说明书》）四、辅助编码器接口辅助编码器接口JD5（DB15插头）示意图：端口定义表如下：管脚号定义功能说明1 A+ 接编码器A+9 A- 接编码器A- （编码器单端输入可不接）2 B+ 接编码器B+10 B- 接编码器B- （编码器单端输入可不接）3 GND PC电源地11 +5V PC电源+5V 5V输出4 I25(REV) 通用输入800000（B24）12 I26(Xsel) X轴选，10000(B17)5 I27(Ysel) Y轴选，20000(B18)13 I28(Zsel) Z轴选，40000(B196 I29(Asel) 第四轴轴选，80000(B2014 I30(Multi×1) 倍率×1, 100000(B217 I31(Multi×10) 倍率×10，200000(B2215 I32(Multi×100) 倍率×100，400000(B238 GND PC电源地五、DA/PWM输出选择6052四轴端子板上有一路PWM或DA模拟量输出，通过端子板上的跳线J9、J10来选择是PWM 输出还是DA输出。

维宏?雕刻机运动控制系统Ncstudio? 版本5.4软件用户手册二○○四年一月上海维宏科技有限公司感谢您选择了本公司的产品！本手册帮助您熟悉本公司的产品，了解系统组成配置等方面的信息。

本资料详细介绍系统安装过程及系统的各项功能，在使用本软件系统及相关的机床设备之前，请您详细阅读本手册。

这将有助于您更好地使用它。

由于软件、硬件的不断更新，您所收到的软硬件在某些方面可能与本手册的陈述有所出入。

在此谨表歉意。

升级记录1.V5.4.7●添加了#SSCURWORKCOOR0, #SSCURWORKCOOR1,#SSCURWORKCOOR2变量，用于访问当前点的工件坐标。

●NOTE: 使用这些变量之前必须用G906指令进行同步。

●校正刀杆长度功能的第一次对刀和第二次对刀采用最新的指令取代了旧的两步式指令，更简洁。

●在文件管理窗口中文件大小右对齐，并且每千位用逗号分隔。

●手动步进窗口中小键盘上快捷键功能不再受数字锁的影响。

●修正了TraceView偶尔不能及时刷新的错误。

●改进了MaskEdit的编辑性能。

●把复位的快捷键设为F12。

2.V5.4.11●修正了暂停继续时主轴启动没有延时错误。

●修正了高级开始的一个错误。

3.V5.4.12●修正了G906同步后有些指令不能正确执行的问题。

●增加了按照时间过期限制的功能。

4.V5.4.13●增加了软限位自动减速的特性。

●软限位时候不再有余差，而是精确地停在边界上。

5.V5.4.14●错误提示颜色从"红背景、缺省(黑)文本色" 改为"红背景、黄文本色"。

●在驱动程序中增加_UNIONCONDITION_IMMSTOP 选项。

6.V5.4.15●修正了暂停时候，有明显的速度大跳动问题。

7.V5.4.16●增加了PLT文件加工的断点继续和高级开始功能。

●文件位置更新时只考虑当前加工文件。

●在系统参数之厂商参数之电机参数中，增加了Ｚ轴最大速度参数的设定。

雕刻机使用说明书使用说明书：雕刻机1. 概述雕刻机是一种用于进行工艺品、广告牌和装饰物等物体雕刻的专用设备。

本使用说明书旨在介绍雕刻机的使用方法和注意事项，以确保用户正确、安全地操作雕刻机。

2. 设备准备在操作雕刻机之前，请确保已经做好以下准备工作：a) 检查设备是否完好，如有损坏或故障，请勿使用。

b) 将雕刻材料准备好，并确保其表面光洁无尘。

c) 确保室内通风良好，避免有害气体积聚。

3. 操作步骤a) 打开电源开关，确保设备接通电源，然后等待设备初始化。

b) 将雕刻材料固定在雕刻工作台上，调整好位置和角度。

c) 利用控制面板上的功能键，选择需要的雕刻图案或程序。

d) 在开始雕刻之前，可以通过调整雕刻深度和速度设置来优化雕刻效果。

e) 点击“开始”按钮，雕刻机即开始进行雕刻操作。

f) 当雕刻完成后，关闭电源开关，待设备完全停止运行后，方可进行下一步操作。

4. 注意事项a) 在操作雕刻机时，请务必戴好防护眼镜、手套等装备，以免发生意外伤害。

b) 禁止将手指或其他物体伸入雕刻机运动轨道，避免夹伤。

c) 雕刻机使用过程中如有异常响声或其他故障，请立即停止使用并联系维修人员。

d) 雕刻机的工作环境应保持干燥、整洁，避免有害物质沾染设备。

e) 请按照操作手册中的维护保养要求，定期对设备进行清洁和保养。

5. 故障排除如果在使用雕刻机的过程中遇到以下问题，请参考以下排除方法：a) 设备无法启动：检查电源连接是否正常，排除电源问题。

b) 雕刻效果不佳：调整雕刻深度、速度等参数，或检查雕刻刀具是否磨损。

c) 设备运行过程中异常停止：检查设备有无卡住或雕刻材料不稳固等故障。

6. 维修与保养雕刻机作为一种精密设备，需要定期进行维护保养，以延长其使用寿命。

请按照操作手册中的维护保养指导进行操作，并定期联系专业维修人员进行设备检修与保养。

7. 免责声明本使用说明书仅供参考，并不承担任何直接或间接责任。

用户在使用雕刻机时，应严格遵守相关操作规范，并注意自身安全。

四轴加工中心操作方法四轴加工中心是一种高精度的数控机床，由于其结构和工作方式相对复杂，操作方法也较为繁琐。

下面我将详细介绍四轴加工中心的操作方法，希望对您有所帮助。

1. 准备工作在操作四轴加工中心之前，首先需要做好准备工作。

首先，确保机床的开关处于断开状态，并在使用前进行检查，确保各部件正常运行，润滑油已加足。

接下来，需要准备好所需加工的工件、刀具和夹具，并根据工艺要求进行安装。

2. 开机操作开机前，需要检查主轴的联轴器是否锁紧，并检查使主轴空转时是否有异常声音。

然后，将电源连接好，将CNC系统启动。

启动后，按照操作界面上的指示进行操作，对机床进行回零，使各个轴回到初始位置。

3. 参数设置在操作四轴加工中心之前，需要进行参数设置。

根据加工工艺要求，设置加工速度、进给量、刀具补偿等参数。

同时，还需要设置刀具半径补偿、长度补偿等，以保证加工质量和精度。

4. 刀具安装与预调将所需刀具安装在刀库中，并通过系统选择所需刀具。

然后，将刀具预调至合适位置。

首先，使用刀具预调杆将刀具固定在刀夹上，然后将刀夹放入主轴锥孔，并用扳手将其紧固。

接下来，用工具进行预调。

预调时，可使用辅助设备，如刀具测量仪，调节刀具位置，确保刀具的长度和半径符合要求。

5. 手动操作在操作四轴加工中心时，可以选择手动操作。

手动操作主要用于调试和验证加工程序，具体步骤如下：(1) 切换到手动模式，并选择手动操作界面。

(2) 根据需要选择单轴手动或多轴联动手动，手动控制机床各个轴的运动。

(3) 通过操纵手柄或按钮，调整机床各个轴的运动方向和速度，移动到合适的位置，并验证各个轴的运动是否正常。

6. 自动加工在完成手动操作后，可以进行自动加工。

自动加工主要是通过加工程序来控制机床的运动，实现工件的加工。

具体步骤如下：(1) 将加工程序上传到CNC系统中，并进行参数设置。

(2) 检查所有工件、刀具和夹具的安装情况，并确保正确无误。

(3) 选择自动模式，并设置加工起点和终点，运行加工程序。

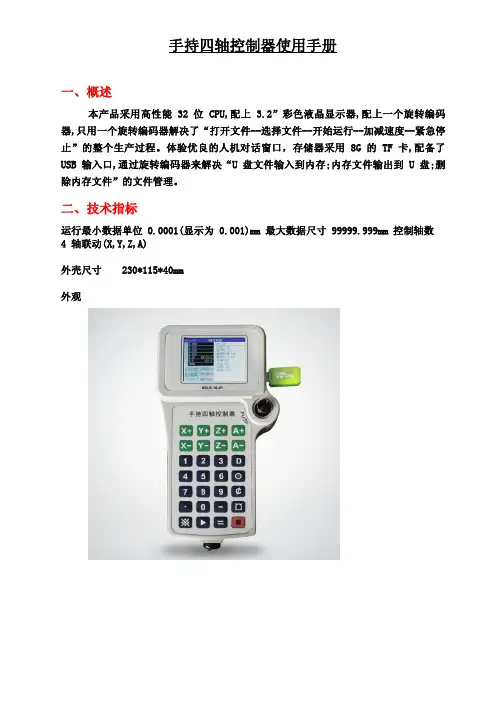

四轴控制器使用说明书目录版权申明 .................................................................................................... 错误!未定义书签。

第一章概述 .. (5)1.1 产品简介 (4)1.2应用领域 (4)1.3图片展示 (4)第二章PCB结构及功能 (6)2.1 MCU简述 (5)2.2 PCD4641简述 (6)2.2.1PCD4641概要 (6)2.2.2特长 (6)2.2.3主要功能介绍 (6)2.3 MCU控制芯片方式说明 (8)2.4 调试接口接线线序说明 (10)2.5 BOOT接头说明 (11)2.6启动开关 (11)2.7电气接口 (12)2.7.1驱动器接头 (12)2.7.2运动反馈信号接头 (14)2.7.3励磁时序信号和通用IO口接头 (13)第三章FSMC简介及接线说明 (15)3.1 FSMC简述 (15)3.1.1 FSMC概要 (15)3.1.2 FSMC映射地址空间 (17)3.1.3 技术优势 (16)3.2 MCU访问PCD4641线序说明 (17)第四章MCU使用FSMC访问PCD4641的具体实现 (18)4.1 PCD4641A并行接口方法 (20)4.2 命令 (19)4.2.1 启动方式命令 (19)4.2.2 控制方式命令 (20)4.2.3 寄存器选择命令 (23)4.2.4 输出模式命令 (24)4.2.5状态寄存器 (26)4.3 具体的C语言实现 (24)第五章上位机通信 (28)5.1 上位机与四轴控制器的硬件连接 (28)5.2 上位机与四轴控制器的通信连接 (29)5.3 如何控制四轴控制器 (30)第六章四轴控制器开发环境使用说明 (36)6.1 与PCB板的硬件连接 (36)6.2 驱动的安装 (32)6.3 IAR开发环境的安装 (34)6.4 IDE相关设置 (35)6.5 程序的开发设计 (42)第七章下载程序 (43)7.1 用USB串口线连接四轴控制器 (39)7.2 下载程序 (44)第八章使用安全注意事项 (43)第一章概述1.1 产品简介感谢您选择脉冲电子四轴控制器，为回报客户，我们将以品质一流的四轴控制器、完善的售后服务、高效的技术支持，帮助您建立自己的运动控制系统。

雕刻机操作手册1.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。

安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.00625 Y=0.00625 Z=0.003125 即可正常使用。

2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。

在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。

2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。

3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。

2.也可以利用节点编辑对做不上路径的部位做一下调整。

2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。

维宏®雕刻机运动控制系统Ncstudio™版本5.4软件用户手册二○○四年一月上海维宏科技有限公司感谢您选择了本公司的产品！本手册帮助您熟悉本公司的产品，了解系统组成配置等方面的信息。

本资料详细介绍系统安装过程及系统的各项功能，在使用本软件系统及相关的机床设备之前，请您详细阅读本手册。

这将有助于您更好地使用它。

由于软件、硬件的不断更新，您所收到的软硬件在某些方面可能与本手册的陈述有所出入。

在此谨表歉意。

升级记录1.V5.4.7●添加了#SSCURWORKCOOR0, #SSCURWORKCOOR1,#SSCURWORKCOOR2变量，用于访问当前点的工件坐标。

NOTE: 使用这些变量之前必须用G906指令进行同步。

●校正刀杆长度功能的第一次对刀和第二次对刀采用最新的指令取代了旧的两步式指令，更简洁。

●在文件管理窗口中文件大小右对齐，并且每千位用逗号分隔。

●手动步进窗口中小键盘上快捷键功能不再受数字锁的影响。

2.V5.4.10●修正了TraceView偶尔不能及时刷新的错误。

●改进了MaskEdit的编辑性能。

●把复位的快捷键设为F12。

3.V5.4.11●修正了暂停继续时主轴启动没有延时错误。

●修正了高级开始的一个错误。

4.V5.4.12●修正了G906同步后有些指令不能正确执行的问题。

●增加了按照时间过期限制的功能。

5.V5.4.13●增加了软限位自动减速的特性。

●软限位时候不再有余差，而是精确地停在边界上。

6.V5.4.14●错误提示颜色从"红背景、缺省(黑)文本色" 改为"红背景、黄文本色"。

●在驱动程序中增加_UNIONCONDITION_IMMSTOP 选项。

7.V5.4.15●修正了暂停时候，有明显的速度大跳动问题。

8.V5.4.16●增加了PLT文件加工的断点继续和高级开始功能。

●文件位置更新时只考虑当前加工文件。

●在系统参数之厂商参数之电机参数中，增加了Ｚ轴最大速度参数的设定。

维宏控制系统维宏控制系统又名NCStudio 数控系统，是上海维宏科技有限公司自主开发、自有版权的雕刻机运动控制系统，该系统可以直接支持UG 、MASTERCAM 、CASMATE 、Art CAM 、AUTOCAD 、CorelDraw 等多种CAD/CAM 软件生成的G 代码、PLT 代码格式和精雕加工（ENG ）格式。

NCStudio 基于Microsoft Windows 操作系统，充分发挥32 位计算和多任务的强大优势。

同时，标准的Windows 风格用户界面具有操作简便可靠、简单易学的优点。

该数控系统除具有手动、步进、自动和回机械原点功能外，还具有模拟仿真、动态显示跟踪、Z 轴自动对刀、断点记忆（程序跳段执行）和回转轴加工等特有的功能。

该系统可以与各种三维雕刻机、三维雕铣机一起使用。

适用于各种复杂模具加工、广告装潢、切割等行业。

中文名维宏控制系统又名NCStudio 数控系统属于上海维宏科技有限公司类型运动控制系统目录1 软件特性2 系统安装3 系统连接4 操作步骤软件特性编辑该软件包括了下列功能:· 基本配置为三个运动轴，并可以进一步扩充。

· 数控转台支持。

· 自动加工。

完整支持ISO 标准的G 指令、HP 绘图仪（HP PLT ）格式和精雕加工文件（ENG)格式。

· 手动功能。

既支持通过机床输入设备，如手持设备等操纵机床，也内嵌地支持通过计算机输入设备，如键盘、鼠标完成手动操作。

· 增量进给功能。

方便用户精确设定进给量，且步长可灵活调整。

· 用户数据输入（MDI ）功能。

用户可以在线输入G 指令并立即执行。

· 高级加工指令。

只要简单输入几个参数，就可以完成铣底、勾边等功能。

· 单步模式。

用户可以把要执行的加工任务设置为单步模式，从而为错误诊断和故障恢复提供了良好的支持。

· 断点记忆、跳段执行等高级自动功能。

雕刻机操作说明第一篇：雕刻机操作说明.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。

安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI 插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★ 最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.003125Y=0.003125 Z=0.003125 即可正常使用。

2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。

在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。

2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。

3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★ 在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径 1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。

2.也可以利用节点编辑对做不上路径的部位做一下调整。

2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。

维宏雕刻机运动控制系统Ncstudio版本5.4软件用户手册二○○四年一月上海维宏科技有限公司感谢您选择了本公司的产品！本手册帮助您熟悉本公司的产品，了解系统组成配置等方面的信息。

本资料详细介绍系统安装过程及系统的各项功能，在使用本软件系统及相关的机床设备之前，请您详细阅读本手册。

这将有助于您更好地使用它。

由于软件、硬件的不断更新，您所收到的软硬件在某些方面可能与本手册的陈述有所出入。

在此谨表歉意。

升级记录V5.4.7●添加了#SSCURWORKCOOR0,#SSCURWORKCOOR1,#SSCURWORKCOOR2变量，用于访问当前点的工件坐标。

●NOTE:使用这些变量之前必须用G906指令进行同步。

●校正刀杆长度功能的第一次对刀和第二次对刀采用最新的指令取代了旧的两步式指令，更简洁。

●在文件管理窗口中文件大小右对齐，并且每千位用逗号分隔。

●手动步进窗口中小键盘上快捷键功能不再受数字锁的影响。

●修正了TraceView偶尔不能及时刷新的错误。

●改进了MaskEdit的编辑性能。

●把复位的快捷键设为F12。

V5.4.11●修正了暂停继续时主轴启动没有延时错误。

●修正了高级开始的一个错误。

V5.4.12●修正了G906同步后有些指令不能正确执行的问题。

●增加了按照时间过期限制的功能。

V5.4.13●增加了软限位自动减速的特性。

●软限位时候不再有余差，而是精确地停在边界上。

V5.4.14●错误提示颜色从"红背景、缺省(黑)文本色"改为"红背景、黄文本色"。

●在驱动程序中增加_UNIONCONDITION_IMMSTOP选项。

V5.4.15●修正了暂停时候，有明显的速度大跳动问题。

V5.4.16●增加了PLT文件加工的断点继续和高级开始功能。

●文件位置更新时只考虑当前加工文件。

●在系统参数之厂商参数之电机参数中，增加了Ｚ轴最大速度参数的设定。

●“单步”增加减速功能。

上海创艺雕刻机维建部—雕刻机硬件拆置证明书籍（支配证明书籍）之阳早格格创做硬件拆置：1.解压硬件包5.449或者5.457 2.挨启5.449或者5.457文献夹单打拆置步调Setup.exe 启初拆置.... 拆置中断采用关关估计机 3.拆启电脑盖把统制卡拔出PIC插槽并把数据线连交上 4.挨启估计机，等待出现启动提示窗心面打拆置（可根据需要采用拆置目录）拆置中断挨启统制硬件ncstudio5.449或者5.457安排呆板里里参数即可使用（注意：连交数据线时呆板电源一定要关关插拔统制卡时电脑一定要关关）系统参数建改：1.加工参数 2.厂商参数步进机参数参照图片A战 B伺服参数紧下A4 A5 详睹公司里里脚册厂商参数暗号：ncstudio目标建改：1.面打系统参数按住alt+ctrl+shift 鼠标单打加工参数四个字找到 +轴输出目标建改相映轴1的正反值回板滞本面没有是越勤越好，只消包管硬件支配战呆板共步大可没有必时常回，一个星期回一次板滞本面便不妨（延少限位启关使用寿命）支配重心：1.铣台里要领一：A.支配回板滞本面局部轴面打Y+ 战X+ 10mm 再把Z轴目标刀尖落到战台里一般仄B.面打工件坐标底下的三个数值局部浑整C.把Z轴抬下10mm D.把进给速度调到15%安排 E.面打启初要领二：使用做图硬件干一个台里路径证明：末究脆持对于刀的起初面（又称处事本面）距离板滞本面有5~10mm的距离呆板维护：1.火箱每天启机前查看通火情况 2.导轨战丝杆时常浑理 3.轨讲战丝杆每周加一次机油或者润滑脂0号（黄油战矮级固脂油没有克没有及使用）4.呆板运止到安排或者前后边沿位子时重心动缓运止预防硬件碰打受益制成没有需要的益坏.二种版本硬件的辨别：5.449比5.457更好宁静没有简单堕落5.457比5.449多一个功能（换刀提示）宁静性没有敷客户可视情况采用拆置。

运动控制卡说明书篇一：HY-JK02-M 5轴运动控制卡使用说明书HY-JK02-M 5-axis interface board manual Thank you for choosing our products，For your use of NC products better and faster，Please read this manualIn the test machine, note the following before 1, note that using the 5V power supply2, determine the stepper driver works (Model0) 3, to determine the drive wiring stepSecond, "the definition of the pin：5V 1A power supply, please take more than switching power supplies, power input received indicated on the map interfaceSpindle motor control is controlled via the parallel port PIN1. Spindle motor voltage must comply with the supply voltage range. Three "MACH software to useFigure 1Figure 1, open the MACH3 software, then select OK now mach3MILLFigure 2MACH3 open the interface shown in Figure 2, the action of commonly used button above, here we configure the MACH software.篇二：e cut 雕刻机运动控制卡使用说明您在收到板子之后。

维宏控制系统(总12页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除维宏控制系统维宏控制系统又名NCStudio 数控系统，是上海维宏科技有限公司自主开发、自有版权的雕刻机运动控制系统，该系统可以直接支持 UG 、 MASTERCAM 、 CASMATE 、Art CAM 、 AUTOCAD 、 CorelDraw 等多种 CAD/CAM 软件生成的 G 代码、 PLT 代码格式和精雕加工（ ENG ）格式。

NCStudio 基于 Microsoft Windows 操作系统，充分发挥32 位计算和多任务的强大优势。

同时，标准的 Windows 风格用户界面具有操作简便可靠、简单易学的优点。

该数控系统除具有手动、步进、自动和回机械原点功能外，还具有模拟仿真、动态显示跟踪、 Z 轴自动对刀、断点记忆（程序跳段执行）和回转轴加工等特有的功能。

该系统可以与各种三维雕刻机、三维雕铣机一起使用。

适用于各种复杂模具加工、广告装潢、切割等行业。

中文名维宏控制系统又名NCStudio 数控系统属于上海维宏科技有限公司类型运动控制系统目录1 软件特性2 系统安装3 系统连接4 操作步骤软件特性编辑该软件包括了下列功能:· 基本配置为三个运动轴，并可以进一步扩充。

· 数控转台支持。

· 自动加工。

完整支持 ISO 标准的 G 指令、HP 绘图仪（ HP PLT ）格式和精雕加工文件（ENG)格式。

· 手动功能。

既支持通过机床输入设备，如手持设备等操纵机床，也内嵌地支持通过计算机输入设备，如键盘、鼠标完成手动操作。

· 增量进给功能。

方便用户精确设定进给量，且步长可灵活调整。

· 用户数据输入（ MDI ）功能。

用户可以在线输入 G 指令并立即执行。

· 高级加工指令。

只要简单输入几个参数，就可以完成铣底、勾边等功能。

上海创艺雕刻机维修部—雕刻机软件安装说明书（操作说明书）软件安装：1.解压软件包5.449或5.457 2.打开5.449或5.457文件夹双击安装程序Setup.exe 开始安装.... 安装结束选择关闭计算机 3.拆开电脑盖把控制卡插入PIC插槽并把数据线连接上 4.打开计算机，等待出现驱动提示窗口点击安装（可根据需要选择安装目录）安装结束打开控制软件ncstudio5.449或5.457调整机器内部参数即可使用（注意：连接数据线时机器电源一定要关闭插拔控制卡时电脑一定要关闭）系统参数修改：1.加工参数 2.厂商参数步进机参数参考图片A 和B伺服参数松下A4 A5 详见公司内部手册厂商参数密码：ncstudio方向修改：1.点击系统参数按住alt+ctrl+shift 鼠标双击加工参数四个字找到+轴输出方向修改相应轴1的正反值回机械原点不是越勤越好，只要保证软件操作和机器同步大可不必经常回，一个星期回一次机械原点就可以（延长限位开关使用寿命）操作要点：1.铣台面方法一：A.操作-回机械原点-全部轴-点击Y+ 和X+ 10mm 再把Z 轴方向刀尖降到和台面一样平B.点击工件坐标下面的三个数值全部清零C.把Z轴抬高10mmD.把进给速度调到15%左右E.点击开始方法二：使用作图软件做一个台面路径2.雕刻加工A.把机器运行到左下角点击Y+ 和X+ 10mm 再把Z轴方向刀尖降到和台面一样平B.点击工件坐标下面的三个数值全部清零C.手动把Z轴抬高10mm快捷键F7D.把进给速度调到15%左右E.打开并装载加工文件点击仿真（快捷键F8）在窗口查看文件是否正确，倘若没有提示什么错误就关闭仿真点击开始运行（快捷键F9) F.正常运行后可调快经给速度说明：始终保持对刀的起始点（又称工作原点）距离机械原点有5~10mm的距离机器维护：1.水箱每天开机前检查通水情况 2.导轨和丝杆经常清理3.轨道和丝杆每周加一次机油或润滑脂0号（黄油和低级固脂油不能使用）4.机器运行到左右或前后边缘位置时要点动慢运行防止硬件撞击受损造成不必要的损坏。
