南方CASS计算土方量方法

word版本 . 南方CASS土方计算操作方法

一． CASS土方计算的源数据格式

CASS土方计算的源数据格式为：*.dat

点号,,Y坐标,X坐标,高程

二． CASS数据获取方法

（1） 从全站仪直接导出*.dat

（2） 从地形图上提取*.dat

word版本 .

（3） 在文本文档（*.txt）中手动输入(要求在英文输入法下按以上格式输入),再改扩展名为*.dat

（4） 在excel中输入，然后另存为*.csv,在改后缀名为*.dat

三． 土方计算方法步骤

(1) 方格网法土方计算

① 展高程点

绘图处理——展高程点

选择文件

word版本 .

② 确定挖填区域（pl画线，闭合）

③ 工程应用——方格网法土方计算

word版本 .

④ 成果表

(2) 断面法土方计算

① 绘制纵断面

word版本 .

② 生成里程文件

word版本 .

③ 断面法土方计算

word版本 .

word版本 .

④ 修改

⑤ 成果输出

word版本 . 图面

基于cass软件的土方量计算方法

罗宇文 (江西理工大学建筑与测绘工程学院 江西赣州 341000)

摘 要：土方量计算方法选用不同,其计算结果会有差异。本人依据中铁凤岭山语城建设二期土方工程的施工结果，总结了一些工程土方量的计算方法，并结合了南方cass软件举例说明，同时就这些计算方法适用范围以及使用以上方法的关键性问题进行了阐述。 关键词：土方计算；等高线法；方格网法；DTM法；断面法。 作者简介：罗宇文，男，1988年7月生，2011年毕业于江西理工大学测绘工程专业（硕士研究生），江西省赣州市红旗大道86号江西理工大学建测学院，341000. Calculation of earthwork volume using

CASS mapping software

Abstract: Useing of different calculation methods of earthwork, the results is vary. According to construction results of China Railway Construction Fengling Phase II, some the calculation method of earthwork are summed up, and combined with cass mapping software example, the scope of these calculation methods and the key issues are described. Keywords: earthwork computation; contour method; grid method; DTM method; section method. 1引言 在建筑工程施工中,尤其是大型场地平整的土方施工中需要进行挖填方量计算。它既是

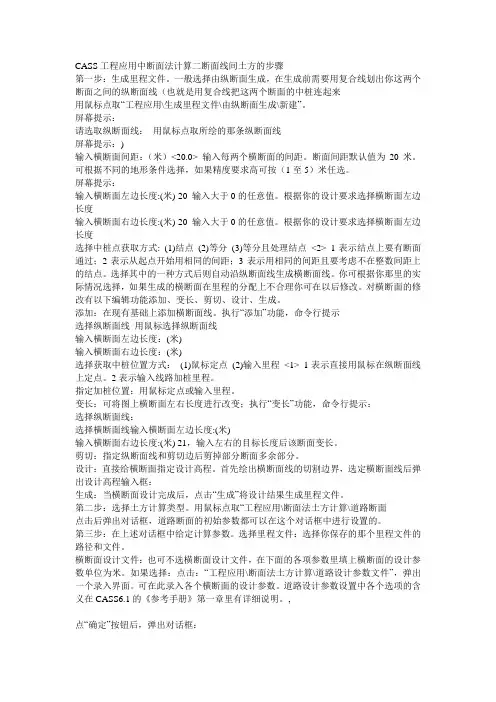

CASS工程应用中断面法计算二断面线间土方的步骤

第一步：生成里程文件。一般选择由纵断面生成，在生成前需要用复合线划出你这两个断面之间的纵断面线（也就是用复合线把这两个断面的中桩连起来

用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。

屏幕提示：

请选取纵断面线： 用鼠标点取所绘的那条纵断面线

屏幕提示：)

输入横断面间距：（米）<20.0> 输入每两个横断面的间距。断面间距默认值为20米。可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。

屏幕提示：

输入横断面左边长度:(米) 20 输入大于0的任意值。根据你的设计要求选择横断面左边长度

输入横断面右边长度:(米) 20 输入大于0的任意值。根据你的设计要求选择横断面左边长度-

选择中桩点获取方式: (1)结点 (2)等分 (3)等分且处理结点 <2> 1表示结点上要有断面通过；2表示从起点开始用相同的间距；3表示用相同的间距且要考虑不在整数间距上的结点。选择其中的一种方式后则自动沿纵断面线生成横断面线。你可根据你那里的实际情况选择，如果生成的横断面在里程的分配上不合理你可在以后修改。对横断面的修改有以下编辑功能添加、变长、剪切、设计、生成。

添加：在现有基础上添加横断面线。执行“添加”功能，命令行提示

选择纵断面线 用鼠标选择纵断面线

输入横断面左边长度：(米)

输入横断面右边长度：(米)

选择获取中桩位置方式： (1)鼠标定点 (2)输入里程 <1> 1表示直接用鼠标在纵断面线上定点。2表示输入线路加桩里程。

指定加桩位置：用鼠标定点或输入里程。

变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：

选择纵断面线：

选择横断面线输入横断面左边长度:(米)

输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。

剪切：指定纵断面线和剪切边后剪掉部分断面多余部分。

设计：直接给横断面指定设计高程。首先绘出横断面线的切割边界，选定横断面线后弹出设计高程输入框：

Cass土方量计算方法

一、 导入数据

菜单栏：绘图处理→展野外测点点号

执行上述操作，系统弹出“输入坐标数据文件名”对话框

选择测量所得的坐标文件，并用复合线画出测区边界

二、土方量计算

1. 根据坐标计算 菜单栏：工程应用→DTM法土方计算→根据坐标文件

执行上述操作，命令行提示如下：

选择边界线：（用鼠标点取所画的闭合复合线）

系统将弹出“土方计算参数设置”对话框

设置好计算参数后屏幕上显示填挖方的对话框，同时图上绘出所分析的三角网、填挖方的分界线（白色线条）

点击“确定”按钮关闭对话框，命令行提示如下：

请指定表格左下角位置：（用鼠标在图上适当位置点击，Cass会生成一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量）

2、方格网法土方计算

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“建立DTM”对话框

选择坐标数据文件名，点击确定，生成如下：

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“方格网土方计算”对话框 3、两期土方计算

菜单栏：等高线→三角网存取→写入文件

执行上述操作，弹出“输入三角网文件名”输入框，命名并保存 将两期数据都如上操作生成两个sjw文件。

菜单栏：工程应用→DTM法土方计算→计算两期土方量

执行上述操作，命令行提示如下：

第一期三角网：（1）图面选择（2）三角网文件<2>（图面选择表示当前屏幕上已经显示的DTM模型，三角网文件指保存到文件中的DTM模型）

第二期三角网：（1）图面选择（2）三角网文件<1>（同上，默认选1）

系统弹出计算结果，如图：
