外墙石材干挂施工工艺

外墙石材干挂工程施工工艺随着科技的进步和建筑行业的发展，外墙石材干挂施工工艺在我国得到了广泛的应用。

这种新型的施工工艺不仅提高了建筑物的美观性和耐久性，而且具有施工速度快、成本低等优点。

本文将从施工流程、施工要点、质量控制等方面详细介绍外墙石材干挂工程施工工艺。

一、施工流程1. 基层处理：首先对墙体进行清理，去除污物、浮尘等，确保墙体表面干净、坚实。

然后根据设计要求布置钢骨架，水平方向的角钢必须焊在竖向角钢上。

2. 聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板，起到保温隔热的作用。

3. 放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。

4. 石材加工：根据设计图纸和放线，对石材进行钻孔或切槽，为安装挂件做准备。

5. 安装挂件：根据放线的位置，在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。

6. 安装石材：将石材按照放线的位置挂设在挂件上，调整位置后紧固。

石材间采用橡胶条或泡沫条填塞拼接缝，并打封缝硅胶。

7. 清理：施工完成后，对墙面进行清理，确保表面整洁。

二、施工要点1. 基层处理：基层处理是保证干挂石材施工质量的关键环节。

基层必须坚实、平整、干净，无松散、脱落、空鼓等现象。

2. 钢骨架布置：钢骨架应按照设计要求进行布置，确保其稳定性和承载能力。

3. 聚苯板保温层安装：保温层应均匀分布，厚度一致，确保保温效果。

4. 放线：放线准确与否直接影响到干挂石材的安装效果。

放线时应确保线条清晰、整齐，便于施工。

5. 石材加工：石材加工应按照设计要求进行，确保孔位、槽位的准确性和石材的完整性。

6. 安装挂件：挂件的安装应牢固，膨胀螺栓的紧固力度应符合要求。

7. 安装石材：石材安装应按照放线位置进行，确保石材的排列整齐、高低一致。

三、质量控制1. 基层质量：基层处理应符合规范要求，必要时进行加固处理。

外墙石材干挂施工方案外墙石材干挂施工方案一、施工原则1. 安全第一：高空作业要设置安全防护措施，保证施工人员的人身安全。

2. 质量第一：要确保施工质量，保证石材的安装牢固、平整、美观，符合设计要求。

3. 环保第一：施工过程中要尽量减少对环境的污染，严格遵守环保法规。

二、施工流程1. 预处理对墙体进行清理、修缮，确保墙体平整、洁净。

如果墙体有碍于石材安装的凹凸不平现象，可以使用水泥砂浆进行填补、平整。

2. 安装立柱根据设计要求，在墙体上安装立柱，立柱之间要保持水平、垂直，确保石材安装的平整度。

3. 安装角铁在立柱之间的墙面上安装角铁，角铁一端固定在立柱上，另一端固定在墙上，角铁的安装位置要根据石材的大小和厚度进行调整。

4. 安装挂件在立柱上安装挂件，挂件要与角铁对齐，保持平整。

挂件的选择要根据石材材质和重量进行合理配置。

5. 安装石材将石材按照设计要求，从下至上依次安装到立柱和挂件上。

安装时要先将石材放置在挂件上，调整位置和水平度，然后使用专用的石材胶进行粘贴固定。

石材安装完毕后，使用橡皮锤轻敲石材表面，使其与立柱、挂件紧密粘合。

6. 清理施工完成后，对施工现场进行清理，清除施工时产生的垃圾和杂物，保持环境整洁。

三、施工注意事项1. 石材的选择要与建筑风格、色彩搭配协调，同时要考虑石材的质量和强度。

2. 安装立柱、角铁等配件时要保持水平、垂直，安装坚固，以确保石材的稳定性。

3. 石材的安装要注重端正、平整，避免出现倾斜、歪曲等不良现象。

4. 在安装石材之前，要对立柱、角铁、挂件等进行检查，确保其安装牢固可靠。

5. 在安装石材时，要注意使用专用的石材胶进行粘贴固定，确保石材与立柱、挂件紧密粘合。

6. 施工现场要设置警示标志，确保行人和施工人员的安全。

四、施工周期及质量控制1. 施工周期视项目规模而定，一般在1个月到数个月之间。

2. 施工过程中要严格按照设计要求和施工方案进行施工，确保石材安装牢固、平整、美观。

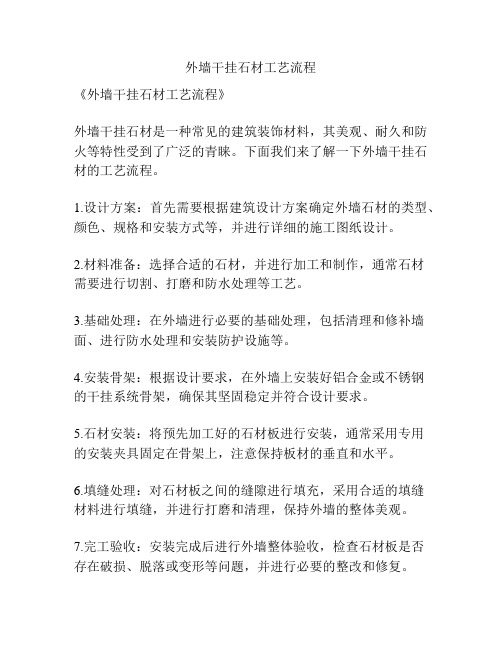

外墙干挂石材工艺流程
《外墙干挂石材工艺流程》
外墙干挂石材是一种常见的建筑装饰材料，其美观、耐久和防火等特性受到了广泛的青睐。

下面我们来了解一下外墙干挂石材的工艺流程。

1.设计方案：首先需要根据建筑设计方案确定外墙石材的类型、颜色、规格和安装方式等，并进行详细的施工图纸设计。

2.材料准备：选择合适的石材，并进行加工和制作，通常石材
需要进行切割、打磨和防水处理等工艺。

3.基础处理：在外墙进行必要的基础处理，包括清理和修补墙面、进行防水处理和安装防护设施等。

4.安装骨架：根据设计要求，在外墙上安装好铝合金或不锈钢
的干挂系统骨架，确保其坚固稳定并符合设计要求。

5.石材安装：将预先加工好的石材板进行安装，通常采用专用
的安装夹具固定在骨架上，注意保持板材的垂直和水平。

6.填缝处理：对石材板之间的缝隙进行填充，采用合适的填缝
材料进行填缝，并进行打磨和清理，保持外墙的整体美观。

7.完工验收：安装完成后进行外墙整体验收，检查石材板是否
存在破损、脱落或变形等问题，并进行必要的整改和修复。

外墙干挂石材的工艺流程是一个复杂的过程，需要专业的施工队伍和精湛的技术。

只有严格按照流程规范进行施工，才能确保外墙干挂石材的质量和安全。

希望了解了以上信息后，大家对于外墙干挂石材工艺流程有了更深入的了解。

外墙石材干挂施工工艺流程
本文档旨在介绍外墙石材干挂施工的工艺流程，以帮助实施该工程的相关人员更好地了解并进行施工。

工艺流程
1. 工地准备：
- 确定施工范围和区域；
- 确保工地的安全环境；
- 准备所需的材料和设备。

2. 检查墙体：
- 检查墙体的平整度和垂直度，必要时进行调整；
- 清洁墙体，确保表面无灰尘、油污等。

3. 材料准备：
- 根据设计需求，选取适合的石材；
- 对石材进行检查，并清除表面的污垢和瑕疵；
- 准备好所需的干挂系统和固定材料。

4. 安装干挂系统：
- 根据设计要求，在墙体上标定干挂系统的位置；
- 安装干挂系统的支撑结构，并确保其水平和垂直；
- 确保干挂系统的稳固性和安全性。

5. 进行石材干挂：
- 根据设计要求，确定石材的排列方式和间距；
- 在石材背面涂抹胶粘剂，并将石材安装在相应的位置上；- 使用水平仪和垂直仪来校准石材的水平度和垂直度。

6. 固定石材：
- 在石材与干挂系统之间使用适当的固定材料进行固定；- 确保固定材料的可靠性和耐久性。

7. 检查和清理：
- 完成石材的安装后，对施工质量进行检查；
- 清理施工现场，确保周围环境的整洁。

8. 验收和保养：
- 经验验收人员对施工质量进行验收；
- 提供合格的施工报告和保养建议。

结论
本文档介绍了外墙石材干挂施工的工艺流程，该工艺流程包括工地准备、墙体检查、材料准备、干挂系统安装、石材干挂、石材固定、检查和清理以及验收和保养等环节。

通过按照本文档提供的工艺流程进行施工，可以确保施工质量和工程的成功实施。

墙面干挂石材施工工艺１、石材施工工艺石材干挂施工程序表２、施工方法（1）度尺放线及绘制排版图根据施工图，实测土建墙体钢架的垂直度、平整度及柱子墙体高度及墙间距离，并确定其偏差尺寸。

根据实测尺寸及施工图要求，绘制施工排版图和大样图。

并在大厅内给定中以线、装饰墙面线、标高线及安排版图的分档尺寸，在墙面弹划分格线。

对完成的墙面分格线进行自查、抽查。

（２）板材套方检尺剔除缺边、掉角、裂缝和局部污染变色的石材，逐块进行套方、检查，规格尺寸如有偏差，应磨边修正。

３、选板与拼装对照施工排版图，挑选品种、规格、颜色与纹理一致的板材，进行试拼装。

校正尺寸及四角套方，凡阳角对接处应磨边卡角，使石材安装时能上下左右颜色、花纹一致，纹理顺畅，接缝严密吻合。

预拼装好的石材安排版图自下而上编号，然后以先后顺序分类立码备用。

４、板材修边挖槽坑按板材安装大样图要求并根据板材大小在板材横边侧开2槽坑，竖边侧加开1槽坑。

孔长约50mm，深约25mm，孔宽约6mm。

孔径最好在板厚中以线上。

板材开槽是干挂施工的关键工序，一定要细致、准确。

孔位尺寸、钢角位置及板块安装方法见附图。

5、板材安装将预拼装编号的板材，自下而上、对号入座，进行安装，所有石材底部先涂防水油，然后石材先校准第一层准线及各角码位置，然后依次向角码上安装石材板。

连接安装钢码注入AB云石胶。

每块板就位后，均需用靠尺及水平尺检查表面平整及上口水平度，然后固定钢码。

一层完成后，在用靠尺、水平尺调整水平整度的阴阳角方正。

依次进行，直至完成。

6、清理嵌缝一侧板材安装完成，表面清理干净。

用与石材相同颜色的砂浆嵌缝，边嵌边擦干净，使缝隙密实、颜色一致。

7、质量标准（1）保证项目a、板材品种、规格、颜色及质量必须符合设计要求，其质量必须符合国家有关标准规定。

b、饰面板材安装必须牢固、无歪斜、缺棱掉角和裂缝等缺陷。

检查方法：观察检查（2）基本项目a、表面：表面平整、洁净、色泽协调一致。

b、接缝：填嵌密实、平直、宽窄一致。

外墙干挂石材施工工艺1工艺流程基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。

2施工要点2.1基层处理：先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。

2.2聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm 厚聚苯板。

2.3放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。

2.4石材钻孔或切槽：采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。

采用插片式挂件时可用角磨机在石材上切槽。

为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

2.5膨胀螺栓安装：按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。

2.6挂件和石材安装：在安装膨胀螺栓的同时将直角连接板固定，然后安装锚固件连接板，在上层石材底面的切槽和下层石材上端的切槽内涂胶，石材就位，使插片进入上、下层石材的槽内，调整位置后拧紧连接板螺栓。

2.7拼接缝的填塞与封闭：石材安装完毕后，经检查无误，清扫拼接缝后即可嵌入橡胶条或泡沫条。

然后打勾缝胶封闭。

注胶要均匀，胶缝应平整饱满，亦可稍凹于板面。

为保证拼缝两侧石材不被污染，应在拼缝两侧的石板上贴胶带纸保护，打完胶后再撕掉。

2.8擦缝及饰面清理：石材安装完毕后，清除所有的石膏和余浆痕迹，用麻布擦洗干净。

并按石材的出厂颜色调成色浆嵌缝，边嵌边擦干净，以更缝隙密实均匀、干净颜色一致。

3注意要点：3.1饰面石板材的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。

3.2面层与基底应安装牢固，干挂配件为不锈钢，必须符合设计要求和国家标准。

干挂石材施工工艺1、吊垂直、套方找规矩：在建筑物的四大角和门窗洞口边用经纬仪打垂直线；如果建筑物为多层时，可以从顶层开始用特制的大线坠，绷铁丝吊垂直；然后根据门窗、楼层水平基线交圈找控制点。

弹线：按照设计分块大样图，在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。

2、龙骨固定和连接：1）在墙面上，根据石材的分块线和石板开槽（打孔）位置弹出纵横向龙骨位置线。

2）埋件：干挂石材宜采用墙面预埋铁件的办法，如采用后置埋件应符合设计图纸要求。

3）焊接将钢型材龙骨焊接在埋件上。

宜先焊接竖向龙骨，焊接的焊缝高度、长度应符合设计，经检查合格后按分块线位置焊接水平龙骨。

水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔，孔径一般应大于固定挂件的螺栓1-2mm，左右方向最好打成椭圆形，以便挂件的左右调整。

4）经检查水平高度和焊缝符合设计要求后将焊渣敲干净。

5）涂刷防腐材料。

一般情况下，室内钢材涂刷2遍防锈漆、室外焊缝先涂刷一遍富锌底漆，干燥后再涂刷防锈漆1～2遍，要求涂刷均匀，不得漏刷。

3、石板开槽、打孔：将石板临时固定，按设计位置用云石机在石板的上下边各开两个短平槽。

短平槽长度不应小于100mm，在有效长度内槽深不宜小于15mm；开槽宽度宜为6～7mm（挂件：不锈钢支撑板厚度不宜小于3mm、铝合金支撑板厚度不宜小于4mm）。

弧形槽的有效长度不应小于80mm。

两挂件间的距离一般不应大于600mm。

设计无要求时，两短槽边距离石板两端部的距离不应小于石板厚度的3倍且不应小于85mm，也不应大于180mm。

石板开槽后不得有损坏或崩边现象，槽口应打磨成45°倒角，槽内应光滑、结净。

开槽后应将槽内的石屑吹干净或冲洗干净。

4、挂件安装：将挂件用螺栓临时固定在横龙骨的打眼处，安装时螺栓的螺帽朝上，同时应将平垫、弹簧垫安放齐全并适当拧紧。

将首层石板逐块进行试挂，位置不相符时应调整挂件的左右使其相符。

5、石板安装：1）短槽式：首层石板安装。

2024年外墙石材干挂选料及施工技术
1. 石材选料：在选择外墙石材时，应考虑其质量、颜色、纹理、透光性等因素。

常见的石材材料包括大理石、花岗岩、砂岩等，可根据设计需求选择合适的石材材料。

2. 干挂系统：干挂石材是指通过一种特殊的系统将石材固定在墙体上，与墙体之间不需要灌浆，可以实现石材与墙体的分离。

常用的干挂系统有金属悬挂系统和钢瓷复合板干挂系统。

3. 施工技术：在进行石材干挂施工时，需要注意以下几个方面：
- 基层处理：墙体基层需要平整、稳固，必要时进行防水处理。

- 安装干挂系统：根据设计要求，确保干挂系统的正确安装，包括金属悬挂系统的安装或钢瓷复合板干挂系统的安装。

- 进行石材的固定：将选定的石材按照设计要求用合适的方法固定在干挂系统上，一般采用机械固定或胶粘固定。

- 完善工程细节：施工完毕后需要进行清理、检查石材的完整性，并加工好边角、接缝等细节部分，使整个外墙石材干挂系统呈现出整齐、美观的效果。

以上是关于2024年外墙石材干挂选料及施工技术的基本概述，希望对您有所帮助。

如有更多的需要，请向专业人士咨询。

第 1 页共 1 页。

外墙石材干挂设计施工方案外墙石材干挂是一种常用的建筑外墙装饰方式，通过挂件装置和石材相结合的方式，使整体外墙具有更加美观、耐久、防水、遮阳等功能。

本文将介绍外墙石材干挂的设计施工方案，包括设计要点、施工步骤、主要注意事项等内容。

设计要点1.石材选材：选择质地坚硬、质量稳定的石材，具有良好的耐候性和装饰效果。

2.挂件设计：挂件应选用优质材料，结构牢固，与幕墙系统相匹配，保证石材的稳固挂置。

3.结构设计：考虑外墙承重结构，确保石材干挂系统不会影响建筑的整体稳定性。

4.细节设计：处理好石材与挂件、墙体之间的接口，保证整体外墙装饰效果的完美。

施工步骤1.准备工作：清理外墙表面、测量石材尺寸、安装挂件。

2.石材安装：根据设计要求，将石材按照顺序、规格进行干挂安装。

3.细节处理：处理石材接缝，保证石材间的整齐、密实。

4.质量检验：对安装完成的石材干挂外墙进行检查，确保无开裂、变形等质量问题。

5.清理收尾：清理施工现场，保持外墙干挂石材的清洁整洁。

主要注意事项1.施工环境：施工过程中要确保外墙石材干挂区域无风无雨，避免天气影响施工质量。

2.施工工艺：严格按照设计要求和施工规范进行作业，避免疏漏和错误。

3.质量把控：对石材、挂件、工艺等方面进行严格的质量把控，确保施工质量达到标准要求。

4.安全施工：施工过程中要严格遵守安全操作规范，保障工人的安全。

外墙石材干挂设计施工方案是外墙装饰工程中的重要一环，正确的设计和施工是确保外墙装饰效果和品质的关键。

通过本文介绍的设计要点、施工步骤和注意事项，相信能为您的外墙石材干挂工程提供一定的参考和帮助。

干挂石材施工工艺第一小节石材材质要求及保证措施一、外墙干挂石材幕墙结构的稳定性干挂石材幕墙本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固定方一式。

根据金属与石材幕墙工程技术规范（JGJ133的要求：用于石材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5m2，挂件一般采用不锈钢挂件。

角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、出厂合格证及检验报告。

干挂的主次框架（即立柱与横梁）的结构稳定性应符合设计要求。

考虑到工程施工的方便，立柱的布置应同石材的竖向缝的布置相配合；横梁的布置应同石材的横向缝的布置相配合。

立柱与结构的连接：在墙体结构上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，立柱施工时考虑到温度应力的影响，每6米断开，中间设15mm的缝隙。

注意断开处要错开横梁的连接处。

横梁与立柱的连接亦应考虑到温度应力的影响，连接通过角码、螺栓与立柱连接。

立柱与横梁与结构面根据龙骨的大小、施工的方便一般均保留30一50mm 的间距，这样即有利于立柱横梁的安装，又有利消除施工（结构面、立柱与横梁）误差，工程采用的立柱槽钢、横梁角钢大小应符合设计要求。

根据抗震要求，与主体焊接的连接件采用Q235低碳钢，其化学成分、机械性能包括屈服点应符合“GB700”国家标准规定，其余所有挂件均采用不锈钢板（不钢材质为0Cr18Ni9）加工制成，并按“GB4237”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。

焊条采用E4303碳钢焊条，焊条应符合“GB5117”国家标准。

二、外墙干挂石材幕墙外表的美观性1.分格及装饰线条（颜色）的应用要深刻地领会原建筑设计的意图，包括石材的颜色、线条、形式、业主的要求以及结构上必须要的东西比如造型、雨蓬等，要与整个大楼的风格一同考虑，分格布置还要考虑施工的方便。

2.石材的质量及加土的质量，亦影响到干挂石幕墙的美观性首先应对石材厂家进行认真的考查，确定石材厂家和石材品种。
