2014年华工网络教育电力系统分析(下)随堂练习及作业答案

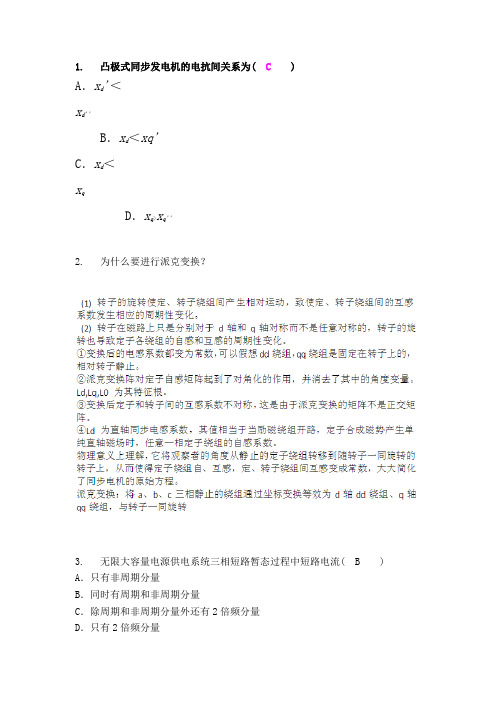

1. 凸极式同步发电机的电抗间关系为( C )A．x d'＜x d'' B．x d＜xq'C．x d＜x q D．x q>x q''2. 为什么要进行派克变换？3. 无限大容量电源供电系统三相短路暂态过程中短路电流( B )A．只有非周期分量B．同时有周期和非周期分量C．除周期和非周期分量外还有2倍频分量D．只有2倍频分量4.在三相系统中，可能发生的短路有：相线对相线（线对线）、相线对零线（线对零）、相线对地线（线对地）、零线对地线（零对地）5. 在发生那种短路时会产生零序电流（A、B）（多选）A.三相短路B.两相短路C.两相接地短路D.单相接地短路6.一条架空输电线路，其正、负、零序电抗分别为x1、x2和x，它们的一般关系是 CA.x1≠x2≠xB.x1≠x2=xC.x1=x2≠xD.x1=x2=x7.在对称分量法中，a相正序分量超前b相正序分量_120__度。

8.什么是静态稳定？电力系统静态稳定是指电力系统受到小干扰后，不发生自发振荡或周期性失步，自动恢复到初始运行状态的能力；这里的小扰动如个别电动机接入和切除或加负荷和减负荷等。

提高电力系统静态稳定的措施：1、采用自动调节系统；2、减小系统各元件的电抗；3、提高系统运行电压；4、改善系统的结构。

9.根据等面积定则，采用自动重合闸可以( D)A．增大加速面积 B．减小加速面积C．增大减速面积 D．减小减速面积10.提高电力系统暂态稳定性的措施有哪些？(1)、继电保护实现快速切除故障; (2)、线路采用自动重合闸; (3)、采用快速励磁系统; (4)、发电机增加强励倍数; (5)、汽轮机快速关闭汽门; (6)、发电机电气制动; (7)、变压器中性点经小电阻接地; (8)、长线路中间设置开关站;。

电力系统分析习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.变压器等效电路中，电阻RT的物理意义表征的是(____)。

A、$铜损$B、铁损$C、$激磁阻抗D、$主磁通$正确答案：A2.线路首端电压一定(____)末端电压。

A、高于$B、$低于$C、$等于$D、$以上都有可能正确答案：D3.220kV系统中性点运行方式经常采用(____)。

A、$直接接地$B、不接地$C、$经电抗接地$D、$经电阻接地正确答案：A4.冲击系数Kim的数值变化范围是(____)。

A、$1≤Kim≤3B、$1≤Kim≤2$C、$O≤Kim≤2$D、O≤Kim≤l$正确答案：B5.有功负荷备用一般为最大负荷的(____)。

A、$5%-7%$B、$4%-5%$C、$5%-1O%D、2%-5%$正确答案：D6.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、静止元件的正序阻抗等于负序阻抗$B、$电抗器正序阻抗、负序阻抗和零序阻抗相等C、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$D、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$正确答案：D7.系统电源容量应(____)系统总发电负荷。

A、大于$B、$小于$C、$等于$D、$以上情况都有可能正确答案：A8.并联电容器能向系统提供(____)无功功率。

A、感性$B、$容性$C、$为0$D、$不确定正确答案：A9.短路类型代表符号中（1）代表(____)短路类型。

A、$两相短路接地$B、$单相接地短路C、$两相短路$D、三相短路$正确答案：B10.短路电流最大可能瞬时值，称为(____)。

A、$阻性电流$B、冲击电流$C、$短路电流D、$容性电流$正确答案：B11.电力系统有功不足时，会造成(____)。

A、$电压升高$B、$无功减少C、$频率降低$D、频率升高$正确答案：C12.中性点不直接接地系统发生金属性单相接地时，故障相的电压变为(____)。

《电力系统分析（下）》随堂练习-2020年秋华工网络教育第九章电力系统的负荷 ·9.1 负荷曲线随堂练习提交截止时间：2020-11-30 23:59:59当前页有2题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 负荷率 km 是指（）。

A 、最小负荷与整体负荷的比值B 、最小负荷与最大负荷的比值C 、平均负荷与最小负荷的比值D 、平均负荷与最大负荷的比值答题： A. B. C. D. （已提交）参考答案： D问题解析：2. ( 判断题 ) 同一类型用电企业的 Tmax 相近。

（）答题：对 . 错 . （已提交）参考答案：√问题解析：第九章电力系统的负荷 ·9.2 负荷特性随堂练习提交截止时间：2020-11-30 23:59:59当前页有1题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 本课程的电力系统潮流计算中，负荷常采用（）模型。

A 、恒定功率B 、含源阻抗C 、恒定阻抗D 、异步电动机答题： A. B. C. D. （已提交）参考答案： A问题解析：第十章电力传输的基本概念·10.1 网络元件的电压降落和功率损耗随堂练习提交截止时间：2020-11-30 23:59:59当前页有6题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，无功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： A问题解析：2. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，有功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： B问题解析：3. ( 单选题 ) 线路的输电效率是（）A 、线路末端有功功率 / 线路首端有功功率B 、线路首端有功功率 / 线路末端有功功率C 、线路末端有功功率 / 线路额定有功功率D 、线路首端有功功率 / 线路额定有功功率答题： A. B. C. D. （已提交）参考答案： A问题解析：4. ( 判断题 ) 线路的末端电压总是低于始端。

一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。

B. 计算电力系统的暂态响应。

C. 分析电力系统故障后的恢复过程。

D. 优化电力系统的运行参数。

答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。

B. 高斯-赛德尔法。

C. 迭代法。

D. 以上都是。

答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。

B. 调整发电机的负荷。

C. 调整电力系统的电压。

D. 以上都是。

答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。

B. 变压器。

C. 电容器。

D. 以上都是。

答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。

B. 电容器。

C. 电抗器。

D. 以上都是。

答案：A二、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。

- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。

- 电力系统有功功率和频率的调整。

- 电力系统无功功率和电压的调整。

2. 解释电力系统采用高压输电的原因。

答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。

- 减小输电线路的电压降，保证末端电压质量。

- 降低输电线路的导线截面，节省材料。

3. 简述电力系统故障分析的基本步骤。

答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。

- 建立故障后的等值电路。

- 计算故障后的电压、电流和功率分布。

- 分析故障对电力系统稳定性和可靠性的影响。

三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。

求该发电机的额定电流和额定励磁电流。

答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。

电力系统分析试题及参考答案一、选择题（每题5分，共25分）1. 以下哪项不是电力系统分析的主要任务？A. 确定电力系统的稳定运行方式B. 研究电力系统的可靠性和经济性C. 分析电力系统的暂态过程D. 设计电力系统的保护装置答案：D2. 电力系统的稳定性分析主要包括哪两种稳定性？A. 静态稳定性和暂态稳定性B. 静态稳定性和暂态稳定性C. 暂态稳定性和热稳定性D. 静态稳定性和热稳定性答案：A3. 以下哪种方法不属于电力系统负荷预测的方法？A. 时间序列法B. 指数平滑法C. 灰色预测法D. 模糊神经网络法答案：D4. 电力系统中的短路故障主要包括哪几种类型？A. 单相接地短路、两相短路、两相接地短路和三相短路B. 单相接地短路、两相短路、两相接地短路C. 两相短路、两相接地短路和三相短路D. 单相接地短路、两相接地短路和三相短路答案：A5. 以下哪个因素对电力系统暂态稳定性的影响最大？A. 系统的负载B. 系统的线路参数C. 系统的发电机参数D. 系统的变压器参数答案：C二、填空题（每题5分，共25分）6. 电力系统分析中，常用的稳定性判据有____、____和____。

答案：静态稳定性判据、暂态稳定性判据、热稳定性判据7. 电力系统负荷预测的目的是为了____、____和____。

答案：指导电力系统规划、合理安排电力系统运行、提高电力系统的经济性8. 短路故障分析中，常用____、____和____来描述故障后的系统状态。

答案：短路电流、短路电压、短路功率9. 电力系统的可靠性分析主要包括____、____和____。

答案：供电可靠性、设备可靠性、系统可靠性10. 电力系统暂态稳定分析中，常用的分析方法有____、____和____。

答案：时域仿真法、相平面法、能量函数法三、简答题（每题10分，共30分）11. 简述电力系统分析的目的和意义。

答案：电力系统分析的目的是研究电力系统的运行规律、提高电力系统的稳定性和可靠性、优化电力系统的运行方式。

电力系统分析试卷一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

C YG四 、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4, ΔP 0=187千瓦，I 0 %=0.856。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

《电力系统分析（下）》随堂练习-2020年秋华工网络教育《电力系统分析（下）》随堂练习-2020年秋华工网络教育第九章电力系统的负荷·9.1 负荷曲线随堂练习提交截止时间：2020-11-30 23:59:59当前页有2题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 负荷率 km 是指（）。

A 、最小负荷与整体负荷的比值B 、最小负荷与最大负荷的比值C 、平均负荷与最小负荷的比值D 、平均负荷与最大负荷的比值答题： A. B. C. D. （已提交）参考答案： D问题解析：2. ( 判断题 ) 同一类型用电企业的 Tmax 相近。

（）答题：对 . 错 . （已提交）参考答案：√问题解析：第九章电力系统的负荷·9.2 负荷特性随堂练习提交截止时间：2020-11-30 23:59:59当前页有1题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 本课程的电力系统潮流计算中，负荷常采用（）模型。

A 、恒定功率B 、含源阻抗C 、恒定阻抗D 、异步电动机答题： A. B. C. D. （已提交）参考答案： A问题解析：第十章电力传输的基本概念·10.1 网络元件的电压降落和功率损耗随堂练习提交截止时间：2020-11-30 23:59:59当前页有6题，你已做0题，已提交0题，其中答对0题。

1. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，无功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： A问题解析：2. ( 单选题 ) 在元件的电抗比电阻大得多的高压传输电线中，有功功率在传输线中是（）。

A 、从电压较高的一端流向电压较低的一端B 、从相位较高的一端流向相位较低的一端C 、从电压较低的一端流向电压较高的一端D 、从相位较低的一端流向电压较高的一端答题： A. B. C. D. （已提交）参考答案： B问题解析：3. ( 单选题 ) 线路的输电效率是（）A 、线路末端有功功率 / 线路首端有功功率B 、线路首端有功功率 / 线路末端有功功率C 、线路末端有功功率 / 线路额定有功功率D 、线路首端有功功率 / 线路额定有功功率答题： A. B. C. D. （已提交）参考答案： A问题解析：4. ( 判断题 ) 线路的末端电压总是低于始端。

电力系统分析习题库含参考答案一、单选题（共58题，每题1分，共58分）1.三相导线水平布置，相邻导线间的的距离为6米，几何均距为(____)。

A、6m$B、$7.56m$C、$12mD、$10.39m$正确答案：B2.下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是(____)。

A、快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸$B、$快速切除故障、线路装设重合闸、变压器中性点经小电阻接地$C、快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地$D、$快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置正确答案：A3.关于变压器，下列说法错误的是(____)。

A、对电压进行变换，升压满足大容量远距离输电，降压满足用电需求$B、$变压器的二次侧绕组额定电压一般应为用电设备额定电压的l.1倍C、$变压器不仅可以对电压大小进行调整，也可以对功率大小进行变换$D、$当发电厂升压变压器一次侧绕组与发电机直接相连时，一次侧绕组的额定电压与发电机的额定电压相同$正确答案：C4.下面所列的电力系统负荷波动中可以预测的是（）A、$5由大容量的用电设备投入或退出所引起的第二类负荷变化$B、由用电设备的投入和退出运行所引起的第一类负荷变化$C、$由生产、生活规律和气象条件变化所引起的第三类负荷变化$D、$第一类和第二类负荷变化正确答案：C5.有功负荷备用一般为最大负荷的(____)。

A、$5%-1O%B、$5%-7%$C、2%-5%$D、$4%-5%$正确答案：C6.三相短路的短路电流只包含(____)。

A、$反分量B、$零序分量$C、$负序分量$D、正序分量$正确答案：D7.对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。

A、三相短路$B、$两相短路C、$单相接地短路$D、$两相短路接地$正确答案：A8.电力线路的平均额定电压较线路额定电压约高出(____)。

电力系统分析练习题含答案一、单选题（共40题，每题1分，共40分）1、1l0kV及以上的电力系统应采用中性点运行方式是(____)。

A、不接地或经消弧线圈接地B、直接接地C、不接地D、经消弧线圈接地正确答案：B2、网络中某些节点的功率是由两侧向其流动，这种节点称为(____)。

A、电压分点B、电流分点C、功率分点D、电抗分点正确答案：C3、电力线路的平均额定电压较线路额定电压约高出(____)。

A、±5%B、10%C、5%D、±10%正确答案：C4、变压器消耗的无功功率是(____)。

A、容性B、不确定C、感性D、为0正确答案：C5、系统发生短路故障后，越靠近短路点，正序电压(____)。

A、越低B、不确定C、不变D、越高正确答案：A6、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、3%B、2.86%C、2.94%D、5%正确答案：D7、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、242kV,12lkVB、220kV,121kVC、220kV,115kVD、220kV,110kV正确答案：B8、单相短路接地的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、负序电抗并联零序电抗D、0正确答案：A9、有功负荷备用一般为最大负荷的(____)。

A、2%-5%B、5%-1O%C、4%-5%D、5%-7%正确答案：A10、对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。

A、两相短路接地B、单相接地短路C、三相短路D、两相短路正确答案：C11、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电阻和电纳C、电抗和电导D、电导和电纳正确答案：D12、电力系统中的有功电源是(____)。

A、同步发电机B、静电电容器C、静止补偿器D、同步调相机正确答案：A13、两相短路接地的附加电抗等于(____)。
