八字墙计算公式

涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m0=1.5 (即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=4 0cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面线转到涵洞轴线转角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i =2%。

相关计算如下：1.墙身计算考虑流水坡度i合成:m=m0/(1±m0i/cosα)，在上游取正,在下游取负,m=1.5/(1+1.5*2%/cos30°)=1.4498；2.涵洞轴线冀长:L=(H-h)m/cosα=(4.79-0.7)*1.4498/cos30°=6.847 m；3.洞口截面墙顶宽：c= c0/cos(β-α)=0.40/cos(-20°+30°)=0.406m；4.洞口截面墙背侧坡比: n=[n0+signβsin(β-α)/m]cos(β-α)，sign为取符号函数signβ=sign(-20°)=-1,n=[4-sin(-20°+30°)/1.4498]cos(-20°+30°) =3.8213忽略流水坡度i影响, n’=[4-sin(-20°+30°)/1.5]cos(-20°+30°)=3.82 525.洞口截面底宽:a=c+H/n=0.406+4.79/3.8213=1.660m，（n’→1.65 8m）；6.冀尾截面底宽:b=c+h/n=0.406+0.70/3.8213=0.589m，（n’→0.58 8m）；7.墙身体积计算(任取与洞口截面平行的一超薄dz段分析，如立面图阴影部分),其体积为:dV≈[(c+x) y /2]dz，其中x=c+y/n，dz =mdy代入得：dV≈ [y2/2/n+ cy]mdy,对y从h～H积分并整理得:V=0.5[(H3-h3) /3/n+c(H2-h2)]mV=0.5*[(4.793-0.73)/3/3.8213+0.406*(4.792-0.72)]*1.4498=13.536m3 （n’→V=13.529m3）令(H-h)m=Lcosα代入得:V=0.5[(H2+Hh+h2)/3/n+c(H+h)]Lcosα。

3、河床纵坡对八字翼墙长度影响的计算
1）正做洞口翼墙
计算公式（通用于正、斜交涵洞，但用于斜交涵洞时，式中m代m0代替）
上游下游
G上=m(H上-h上）/（1+mi0)G下=m(H下-h下）/（1-mi0)
2）斜做洞口翼墙（用于斜交涵洞之洞口帽石与路线平行时）
上游下游
G上=m(H上-h上）*cosφ/（cosφ+mi0)G下=m(H下-h下）*cosφ/（cosφ-mi0)
二、八字翼墙工程数量表编制说明及使用示例
1、墙身体积
V身=c*m0*(H2-h2)/2+m*(H3-h3)/6n0
对于斜坡端墙式洞口的大、小翼墙，式中H-h应分别为H1-h1及H2-h2，计算出的体积按大翼墙-(c*△*G)/2,小翼墙+(c*△*G2)/2修正。

2、一个墙基体积
V基=m0*(c+e1+e2)*(H-h)*d+m0*(H2-h2)*d/(2*n0)+(e1+e2+c+h/n0)*e*d
式中：d——八字翼墙基础厚度
3、一个翼墙顶面面积
A顶=c*(1+m02)1/2*(H-h)
对于斜坡端墙式洞口的大、小翼墙，因基顶面为斜面，故改按下式计算：
A’顶=A顶*(1+i2)1/2
4、河床纵坡影响的修正
当考虑河床纵坡影响时，翼墙各部工程数量可根据洞口正做与斜做的不同，相应地乘以cosφ/(cos φ±mi0)或1/（1±m0i0）。

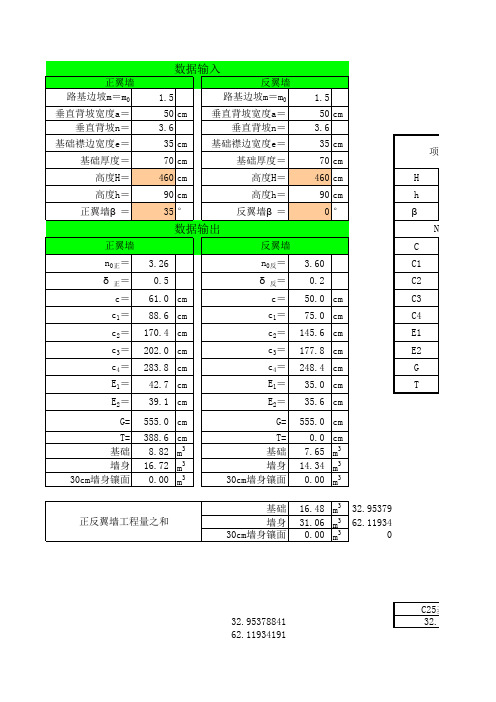

路斜交涵洞斜八字式洞口布置图及尺寸表进行分析整理： 已知：γ—涵洞轴线与路线前进方向的夹角（右侧顺时针方向）θ—水流扩散角，即八字墙与涵洞轴线的夹角a —涵洞斜度，即涵轴线的法线方向与路线的夹角（锐角） H —接涵洞洞身部位八字墙墙身高度（等于涵洞墙身高度+板厚） h —接出口部位八字墙墙身高度（根据实际可不同，常取0.2） m —路基边坡坡比n —八字墙墙身正背坡（常取4.0） α—八字墙顶面垂直宽度（常取0.4） e —八字墙基础襟边宽度（常取0.1或0.2） d —八字墙基础厚度正翼墙（常称大八字墙）： 反翼墙（常称小八字墙）：а+=　βθ正 а-=　βθ反 正βαcos /c =正 反反βαcos /c =γsin /m m =0 γsin /m m =0()正正正ββcos m /sin n n 0+= ()反反反ββcos m /sin n n 0-=八字墙墙身体积：()()3300220h H n 6m c h H m 21V -+-=正身正 ()()3300220h H n 6m c h H m 21V -+-=反身反八字墙墙身体积计算示意图()正正正0mn /1tan arctan δ-=β ()反反反0mn /1tan arctan δ+=β 正正βcos /e e 1= 反反βcos /e e 1= 正正δcos /e e 2= 反反δcos /e e 2=()正正正ββcos /sin 1e e 3　-= ()反反反δcos /δsin 1e e 3　-= 八字墙基础体积：()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 0312*******　⎥⎦⎤⎢⎣⎡+++++-+-++=正正正正正正正正正正 ()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 03122200210　⎥⎦⎤⎢⎣⎡+++++-+-++=反反反反反反反反反反附图：涵洞八字墙墙身计算方法参考某涵洞八字墙墙身设计如下(见下图：涵洞右侧洞口前方冀墙)：涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m=1.5(即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=40cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面线转到涵洞轴线转角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i=2%。

路斜交涵洞斜八字式洞口布置图及尺寸表进行分析整理： 已知：γ—涵洞轴线与路线前进方向的夹角（右侧顺时针方向）θ—水流扩散角，即八字墙与涵洞轴线的夹角a —涵洞斜度，即涵轴线的法线方向与路线的夹角（锐角） H —接涵洞洞身部位八字墙墙身高度（等于涵洞墙身高度+板厚） h —接出口部位八字墙墙身高度（根据实际可不同，常取0.2） m —路基边坡坡比n —八字墙墙身正背坡（常取4.0） α—八字墙顶面垂直宽度（常取0.4） e —八字墙基础襟边宽度（常取0.1或0.2） d —八字墙基础厚度正翼墙（常称大八字墙）： 反翼墙（常称小八字墙）：а+=　βθ正 а-=　βθ反 正βαcos /c =正 反反βαcos /c =γsin /m m =0 γsin /m m =0()正正正ββcos m /sin n n 0+= ()反反反ββcos m /sin n n 0-=八字墙墙身体积：()()3300220h H n 6m c h H m 21V -+-=正身正 ()()3300220h H n 6m c h H m 21V -+-=反身反八字墙墙身体积计算示意图()正正正0mn /1tan arctan δ-=β ()反反反0mn /1tan arctan δ+=β 正正βcos /e e 1= 反反βcos /e e 1= 正正δcos /e e 2= 反反δcos /e e 2=()正正正ββcos /sin 1e e 3　-= ()反反反δcos /δsin 1e e 3　-= 八字墙基础体积：()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 0312*******　⎥⎦⎤⎢⎣⎡+++++-+-++=正正正正正正正正正正 ()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 03122200210　⎥⎦⎤⎢⎣⎡+++++-+-++=反反反反反反反反反反附图：涵洞八字墙墙身计算方法参考某涵洞八字墙墙身设计如下(见下图：涵洞右侧洞口前方冀墙)：涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m=1.5(即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=40cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面线转到涵洞轴线转角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i=2%。

涵洞八字墙墙身计算方法参考某涵洞八字墙墙身设计如下(见下图：涵洞右侧洞口前方冀墙)：涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m0=1.5(即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=40cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面与涵洞轴线夹角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i=2%。

相关计算如下：1.墙身计算考虑流水坡度i合成:m=m0/(1±m0i/cosα)，下游取负,m=1.5/(1+1.5*2%/cos30°)=1.4498；2.涵洞轴线冀长:L=(H-h)m/cosα=(4.79-0.7)*1.4498/cos30°=6.847m；3.洞口截面墙顶宽：c= c0/cos(β-α)=0.40/cos(-20°+30°)=0.406m；4.洞口截面墙背侧坡比: n=[n0+signβsin(β-α)/m]cos(β-α)，sign为取符号函数signβ=sign(-20°)=-1,n=[4-sin(-20°+30°)/1.4498]cos(-20°+30°)=3.8213忽略流水坡度i影响, n’=[4-sin(-20°+30°)/1.5]cos(-20°+30°)=3.82525.洞口截面底宽:a=c+H/n=0.406+4.79/3.8213=1.660m，（n’→1.658m）；6.冀尾截面底宽:b=c+h/n=0.406+0.70/3.8213=0.589m，（n’→0.588m）；7.墙身体积计算(如图中取与洞口截面平行的任一超薄dz段分析),其体积为:dV≈[(c+x) y /2]dz，其中x=c+y/n，dz =mdy代入得：dV≈ [y2/2/n+ cy]mdy,对y从h～H积分并整理得:V=[(H3-h3)/3/n+c(H2-h2)]m/2 V=[(4.793-0.73)/3/3.8213+0.406*(4.792-0.72)]*1.4498/2=13.536m3（n’→V=13.529m3）令Lcosα=(H-h)m得:V=[(H2+Hh+h2)/3/n+c(H+h)]Lcosα/2。

路斜交涵洞斜八字式洞口布置图及尺寸表进行分析整理： 已知：γ—涵洞轴线与路线前进方向的夹角（右侧顺时针方向）θ—水流扩散角，即八字墙与涵洞轴线的夹角a —涵洞斜度，即涵轴线的法线方向与路线的夹角（锐角） H —接涵洞洞身部位八字墙墙身高度（等于涵洞墙身高度+板厚） h —接出口部位八字墙墙身高度（根据实际可不同，常取0.2） m —路基边坡坡比n —八字墙墙身正背坡（常取4.0） α—八字墙顶面垂直宽度（常取0.4） e —八字墙基础襟边宽度（常取0.1或0.2） d —八字墙基础厚度正翼墙（常称大八字墙）： 反翼墙（常称小八字墙）：а+=　βθ正 а-=　βθ反 正βαcos /c =正 反反βαcos /c =γsin /m m =0 γsin /m m =0()正正正ββcos m /sin n n 0+= ()反反反ββcos m /sin n n 0-=八字墙墙身体积：()()3300220h H n 6m c h H m 21V -+-=正身正 ()()3300220h H n 6m c h H m 21V -+-=反身反八字墙墙身体积计算示意图()正正正0mn /1tan arctan δ-=β ()反反反0mn /1tan arctan δ+=β 正正βcos /e e 1= 反反βcos /e e 1= 正正δcos /e e 2= 反反δcos /e e 2=()正正正ββcos /sin 1e e 3　-= ()反反反δcos /δsin 1e e 3　-= 八字墙基础体积：()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 0312*******　⎥⎦⎤⎢⎣⎡+++++-+-++=正正正正正正正正正正 ()()()()ed n h c 21e e e d h H n 2m d h H e e c m V 03122200210　⎥⎦⎤⎢⎣⎡+++++-+-++=反反反反反反反反反反附图：涵洞八字墙墙身计算方法参考某涵洞八字墙墙身设计如下(见下图：涵洞右侧洞口前方冀墙)：涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m=1.5(即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=40cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面线转到涵洞轴线转角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i=2%。

涵洞八字墙工程量计算公式推导*注：因为常用平均面积法、切分法、棱台算法等计算法计算翼墙体积（砼用量），在长大翼墙计算过程中会随着长度增长误差也随着增长，若求精确故不可采用。

以下计算公式，均能精确到0.01m3左右。

一、墙身体积计算公式如下图所示的涵洞翼墙、低的令翼墙的顶宽为K、墙背坡为B、填土坡为T、墙高为X、（注：高的一端为X高一端为X）、翼墙低端基础宽J、基础的厚度为H，X变量从翼墙的低端变化到翼墙的低高端（如图中从1米变化到3.82米），墙长与填土坡T相关，它随墙高增高而增长。
