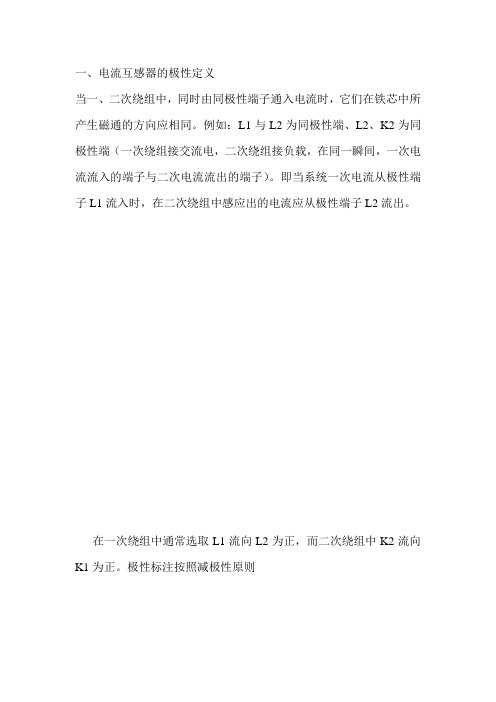

一、电流互感器的极性定义当一、二次绕组中，同时由同极性端子通入电流时，它们在铁芯中所产生磁通的方向应相同。
例如：L1与L2为同极性端、L2、K2为同极性端（一次绕组接交流电，二次绕组接负载，在同一瞬间，一次电流流入的端子与二次电流流出的端子）。
即当系统一次电流从极性端子L1流入时，在二次绕组中感应出的电流应从极性端子L2流出。
在一次绕组中通常选取L1流向L2为正，而二次绕组中K2流向K1为正。
极性标注按照减极性原则二、电流互感器的准确级电流互感器的准确级是指在规定的二次负载范围内，一次电流为额定值时，电流的最大误差，用百分比数表示。
准确级分为02.，0.5，1.3.10（10P或10P10或10P20）等5级。
其中0.2，0.5，1级为测量级；3，10（10P或10P10或10P20）为保户级i，括号内为IEC规定，10P中的P表示保护，10P10、10P20后边的10和20表示一次电流与额定电流的倍数。
计量和测量仪表使用的电流互感器为0.5、0.2级，只作为电流、电压测量使用的电流互感器可以用1.0级，对于非重要的测量允许使用3.0级，差动保护采用10.0级。
三、电流互感器二次回路的基本要求1.电流互感器接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
2.为防止电流互感器以、二次绕组之间绝缘损坏而被击穿时，高电压侵入二次回路危及人身和设备安全，二次侧应有且只能有一个可靠的接地点，不允许有多个接地点，否则会使继电保护拒绝动作或仪表测量不准确。
由几组电流互感器二次绕组合成的电流回路，如差动保护，接地点宜选在控制室。
3.电流互感器二次回路开路时将产生危险的高电压，为此因采取如下措施：（1）电流互感器二次回路不允许装设熔断器；（2）电流互感器二次回路一般不进行切换。
当必须进行切换时，应有可靠的防止开路的措施。
（3）对于已安装未使用的电流互感器，必须将二次绕组的端子端接并接地。
（4）电流互感器二次回路的端子应使用试验端子。

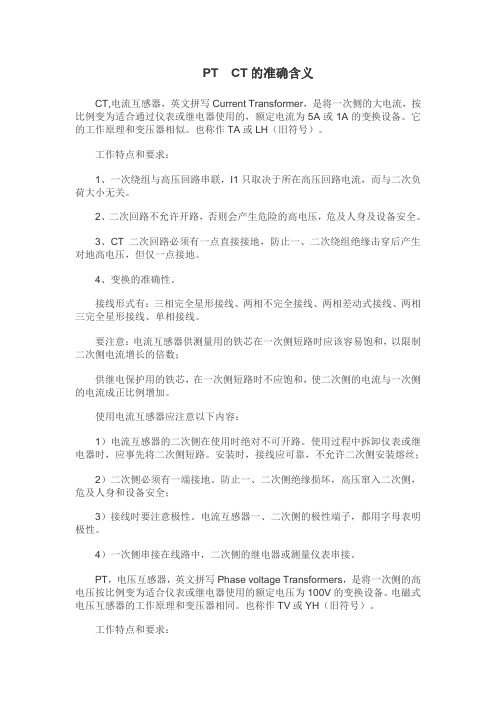

PT CT的准确含义CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
也称作TA或LH（旧符号）。
工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。
要注意：电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数；供继电保护用的铁芯，在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流成正比例增加。
使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。
使用过程中拆卸仪表或继电器时，应事先将二次侧短路。
安装时，接线应可靠，不允许二次侧安装熔丝；2）二次侧必须有一端接地。
防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；3）接线时要注意极性。
电流互感器一、二次侧的极性端子，都用字母表明极性。
4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
也称作TV或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。

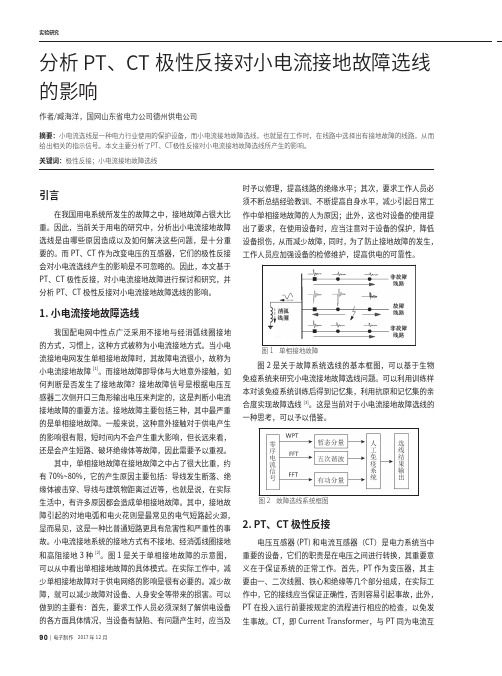

90 | 电子制作 2017年12月选线是由哪些原因造成以及如何解决这些问题，是十分重要的。
而PT、CT 作为改变电压的互感器，它们的极性反接会对小电流选线产生的影响是不可忽略的。
因此，本文基于PT、CT 极性反接，对小电流接地故障进行探讨和研究，并分析PT、CT 极性反接对小电流接地故障选线的影响。
1.小电流接地故障选线我国配电网中性点广泛采用不接地与经消弧线圈接地的方式，习惯上，这种方式被称为小电流接地方式。
当小电流接地电网发生单相接地故障时，其故障电流很小，故称为小电流接地故障[1]。
而接地故障即导体与大地意外接触，如何判断是否发生了接地故障？接地故障信号是根据电压互感器二次侧开口三角形输出电压来判定的，这是判断小电流接地故障的重要方法。
接地故障主要包括三种，其中最严重的是单相接地故障。
一般来说，这种意外接触对于供电产生的影响很有限，短时间内不会产生重大影响，但长远来看，还是会产生短路、破坏绝缘体等故障，因此需要予以重视。
其中，单相接地故障在接地故障之中占了很大比重，约有70%~80%，它的产生原因主要包括：导线发生断落、绝缘体被击穿、导线与建筑物距离过近等，也就是说，在实际生活中，有许多原因都会造成单相接地故障。
其中，接地故障引起的对地电弧和电火花则是最常见的电气短路起火源，显而易见，这是一种比普通短路更具有危害性和严重性的事故。
小电流接地系统的接地方式有不接地、经消弧线圈接地和高阻接地3种[2]。
图1是关于单相接地故障的示意图，可以从中看出单相接地故障的具体模式。
在实际工作中，减少单相接地故障对于供电网络的影响是很有必要的。
减少故障，就可以减少故障对设备、人身安全等带来的损害。
可以做到的主要有：首先，要求工作人员必须深刻了解供电设备的各方面具体情况，当设备有缺陷、有问题产生时，应当及设备损伤，从而减少故障，同时，为了防止接地故障的发生，工作人员应加强设备的检修维护，提高供电的可靠性。
图1 单相接地故障图2是关于故障系统选线的基本框图，可以基于生物免疫系统来研究小电流接地故障选线问题。

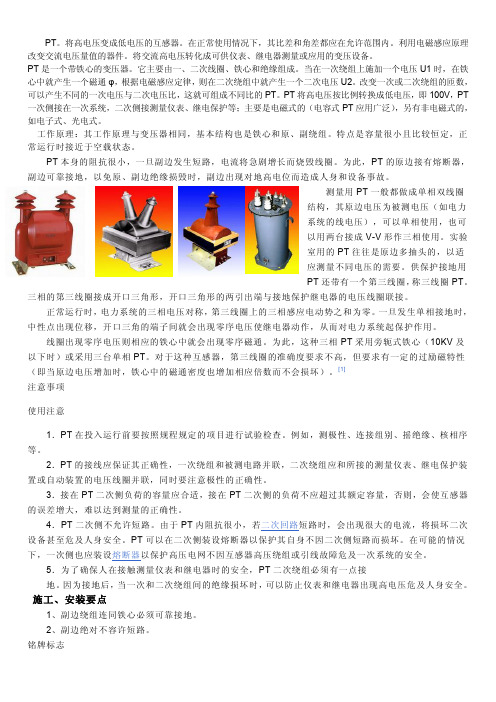

PT。
将高电压变成低电压的互感器。
在正常使用情况下，其比差和角差都应在允许范围内。
利用电磁感应原理改变交流电压量值的器件。
将交流高电压转化成可供仪表、继电器测量或应用的变压设备。
PT是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的PT。
PT将高电压按比例转换成低电压，即100V，PT 一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式PT应用广泛），另有非电磁式的，如电子式、光电式。
工作原理：其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
PT本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，PT的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用PT一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的PT往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用PT还带有一个第三线圈，称三线圈PT。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相PT采用旁轭式铁心（10KV及以下时）或采用三台单相PT。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
CT伏安变比极性综合测试仪技术参数以及面板示意图
伏安变比极性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。
仪天成电力设备有限公司就YTC8750A CT伏安变比极性综合测试仪的技术参数以及面板图做以下的讲解。
面板解说：
1 ——设备接地端子
2 ——打印机
3 ——液晶显示器
4 ——显示器背光调整口
5 ——通讯口
6 ——旋转鼠标
7——功率开关，即调压器开关8——主机电源开关
9——主机电源插座（在机箱右侧板上安装） 10 ——变比试验时大电流输出端口
11 ——CT变比试验时二次侧接入端口 12 ——伏安特性试验时电压输出端口
技术参数：。
PT、CT 的准确含义PT、CT 的准确含义CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
也称作TA或LH（旧符号）。
工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。
要注意：电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数；供继电保护用的铁芯，在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流成正比例增加。
使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。
使用过程中拆卸仪表或继电器时，应事先将二次侧短路。
安装时，接线应可靠，不允许二次侧安装熔丝；2）二次侧必须有一端接地。
防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；3）接线时要注意极性。
电流互感器一、二次侧的极性端子，都用字母表明极性。
4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
也称作TV或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。
PT、CT 的准确含义CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。
它的工作原理和变压器相似。
也称作TA或LH（旧符号）。
工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。
要注意：电流互感器供测量用的铁芯在一次侧短路时应该容易饱和，以限制二次侧电流增长的倍数；供继电保护用的铁芯，在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流成正比例增加。
使用电流互感器应注意以下内容：1）电流互感器的二次侧在使用时绝对不可开路。
使用过程中拆卸仪表或继电器时，应事先将二次侧短路。
安装时，接线应可靠，不允许二次侧安装熔丝；2）二次侧必须有一端接地。
防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；3）接线时要注意极性。
电流互感器一、二次侧的极性端子，都用字母表明极性。
4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
也称作TV或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。
电压互感器极性问题分析摘要：电压互感器的极性问题是电力系统容易引发保护或其他安全自动装置出现误动误判的重要原因之一，不管是电流还是电压，极性错误都将导致较为严重的后果.我司下辖的小白塔电站在进行机端PT等屏柜改造完成后进行了并网前一次和二次核相检查，核相过程中发现数据异常，经过全面分析和检查，最终锁定故障点是PT装置极性错误，并进行了改接处理，于后续实验中顺利完成核相数据测试，避免了该问题引发事故或扩大问题。
关键词：互感器极性相位分析引言2021年3月18日晚，小白塔水电站在完成4号和5号发电机机端励磁变开关柜改造后进行了一系列试验，以确保机组并网万无一失，当进行到二次相位核查时，测值数据异常，经过现场细致分析和检查后发现柜内新安装的机端母线电压互感器极性错误，改接正确后恢复正常，并在随后的同期操作中成功并入系统网络。
电压互感器Potential transformer 简称PT，Voltage transformer也简称VT（后面直接用PT）在电力系统中主要用来耦合一次和二次系统，作为连接高压和低压的中间设备，一般有测量（用于数据显示）、计量（用于电度累计）、保护（用于继电保护）等几种功能。
根据绕组数量区分有两圈、三圈、四圈等几种，实际由需求决定圈数。
1小白塔水电站现场情况1.1 小白塔站PT主接线情况小白塔电站选用了两组四圈电压互感器，一组为励磁系统测量专用，使用了全星型接线，另一组用于机组机端电压测量、机端输出功率计量、机组后备保护，同时取A、B两相接入同期装置用于机组同期。
单独一组开口三角线圈用于机端接地检测。
（见图一）图1 小白塔电站机端PT接线图图2 小白塔电站4、5号机改造后接线图小白塔站共5台发电机组，其中1-3号发电机并接于6kVⅠ母，4-5号机组并接于6kVⅡ母，机组并网时需通过机端PT和6kV母线PT进行捕捉比较。
设备改造之后，必须确定一次和二次接线的正确性，检测PT的功能完好，这就需要分别进行一次和二次核相。
一、ct一般采用减极性接法。
即：当一次电流从P1流入、P2流出时，二次电流是从S1流出、S2流入。
一般现场ct外观均能看到一次极性P1,P2。
二，关于ct极性判别，现场一般有2种方法可以判别
1，一次通流，在一次回路上加一定电流检测差动保护2侧或者3侧电流，判定ct极性是否配合。
2，用电池在ct 2侧一次回路上点动，ct 二次侧接微安表观察指针偏转方向判断ct极性。
三，需要强调的是：单独的ct 极性判别没有意义，比如差动保护2侧ct 极性需要配合得当才为正确，测量、计量用ct 极性要与电压极性相配合才为正确，失磁，功率，阻抗等保护用ct 也要与电压极性相配合才为正确。
用干电池和一个指针式万用表，如下图就可以了，注意电池的正负极，观察毫安表的偏转方向，毫安表的指示为正，指针右摆，然后回零，则L1和K1同极性。
在实际工程应用中，规定互感器采用减极性标注的方法如下：即同时从一二次绕组的同极性端通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标
准。
这样规定的电流互感器同名端的电流，根据电磁感应定律，在某一时刻，当一侧电流作为电源从同名端流入时，另一侧作为负荷则从同名端流出，这样标注的电流方向，一、二次电流认为是同相位。
若两侧TA的*端均在母线侧，当流过负荷电流时，一次电流一个从*流入，另一个从*流出，二次电流相位相反，和电流为零。
