实验一 仿真软件的使用与基尔霍夫定律的应用

Multisim是一款电子电路仿真软件，而基尔霍夫定律是电路分析中的重要原理。

下面是关于Multisim中使用基尔霍夫定律进行电路分析的一些步骤：1. 打开Multisim软件，并创建一个新的电路文件。

2. 在绘图区域中选择合适的元件，如电阻、电容、电感等，将它们拖放到电路图中。

3. 使用连线工具将元件连接起来，在需要连接的节点上单击并拖动，即可绘制连线。

4. 使用电压源或电流源等工具添加电源到电路中，以提供电路所需的电能。

5. 在Multisim中，可以选择直流分析或交流分析。

对于基尔霍夫定律的应用，通常使用直流分析。

6. 在Multisim的工具栏中，找到并选择“测量工具”。

然后单击需要测量电流或电压的位置。

7. 运用基尔霍夫定律进行电路分析，包括基尔霍夫第一定律（节点电流定律）和基尔霍夫第二定律（回路电压定律）。

- 基尔霍夫第一定律：在任何一个节点处，进入节点的电流等于离开节点的电流之和。

在Multisim中，可以通过在节点上添加电流测量器来测量电流。

- 基尔霍夫第二定律：沿着回路的总电压等于电路中各个元件电压的代数和。

在Multisim中，可以通过在回路上添加电压测量器来测量电压。

8. 使用Multisim的仿真功能，进行电路分析。

点击“仿真”按钮，在仿真设置中选择适当的分析类型（如直流分析），然后运行仿真。

9. 查看Multisim提供的结果数据，如电流值、电压值等，以获得对电路性能和工作条件的深入理解。

通过以上步骤，你可以在Multisim中使用基尔霍夫定律对电路进行分析，并获得电路中各个元件的电流和电压值。

这有助于验证电路的设计和预测电路的行为。

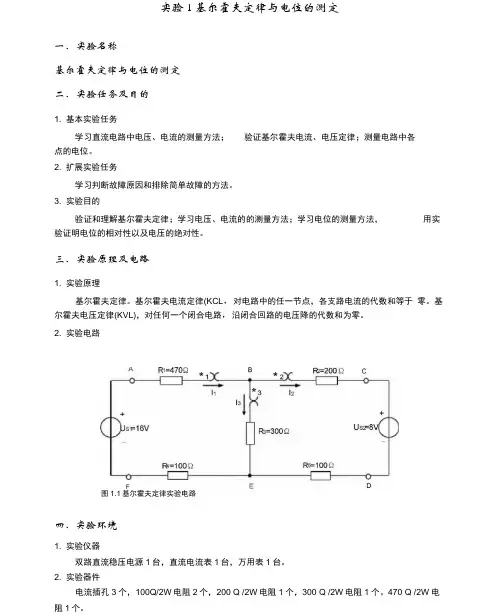

实验1基尔霍夫定律与电位的测定一、实验名称基尔霍夫定律与电位的测定二、实验任务及目的1. 基本实验任务学习直流电路中电压、电流的测量方法；验证基尔霍夫电流、电压定律；测量电路中各点的电位。

2. 扩展实验任务学习判断故障原因和排除简单故障的方法。

3. 实验目的验证和理解基尔霍夫定律；学习电压、电流的的测量方法；学习电位的测量方法，用实验证明电位的相对性以及电压的绝对性。

三、实验原理及电路1. 实验原理基尔霍夫定律。

基尔霍夫电流定律(KCL，对电路中的任一节点，各支路电流的代数和等于零。

基尔霍夫电压定律(KVL)，对任何一个闭合电路，沿闭合回路的电压降的代数和为零。

2. 实验电路图1.1基尔霍夫定律实验电路四、实验环境1. 实验仪器双路直流稳压电源1台，直流电流表1台，万用表1台。

2. 实验器件电流插孔3个，100Q/2W电阻2个，200 Q /2W电阻1个，300 Q /2W电阻1个、470 Q /2W 电阻1个。

3. 仿真软件Nl Multisim五、实验方案与步骤简述1 •用万用表直流电压档监测，调节直流稳压电源两路输岀分别为16V和8V。

2.按图1.1接线，根据理论计算值，选择电流表、万用表合适量程，测量并记录实验数据。

六、实验数据1.基本实验内容（1）验证基尔霍夫电流定律。

R1 -AAAf 470 0U1+ADCU2DC 1p-0090hmR2■AA/20000V116 VDC 1e-0090hm V2 8 VR3R4 -AA/V 100Q 300 QR5AA/V100 Q图1.2验证基尔霍夫电流定律仿真图表1.1验证基尔霍夫电流定律数据项目h (mA)b(mA)b(mA)刀I (mA)仿真值测量值课差值（％（2）验证基尔霍夫电压定律。

R5VW E 丄100Q图1.3验证基尔霍夫电压定律仿真图1表1.2验证基尔霍夫电压定律数据1项目U AB(V)U BE(V)U EF(V)U FA(V)刀U（v）仿真值测量值谋差值（％R4100QE =DC lOMOhmR1■A/W470 QR2—wv200 Q U4DC lOMOhmV1■16VU2DC lOMOhmV28 VUDC lOMOhmR1■A/W470 QV116 VR2ww200 QU4 U2R3300DC lOMOhmV2DC1 lOMOhm 图1.4表1.3 DC lOMOhm验证基尔霍夫电压定律数据2R4■AAAR5 AW100QU3项目U BC (V)U CD (V)U DE (V)U EB (V)刀 U(V)仿真值测量值误差值(％(3 )验证电位的相对性与电压的绝对性。

电路分析基础仿真实验指导书1实验一基尔霍夫定律的验证一、实验目的验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

二、原理说明基尔霍夫定律是电路理论中最基本也是最重要的定律之一。

它概括了电路中电流和电压分别应遵循的基本规律。

基尔霍夫定律内容有二：一是基尔霍夫电流定律，即KCL。

一是基尔霍夫电压定律，即KVL。

（1）基尔霍夫电流定律：电路中，任意时刻，对任一节点，所有支路电流的代数和恒等于零，亦即：∑Ⅰ=0 。

该式表明基尔霍夫电流定律规定了节点上各支路电流间的约束关系，这种关系与支路上元件的性质无关。

不论元件是线性的还是非线性的，含源的或无源的，时变的或时不变的等等都是适用的。

（2）基尔霍夫电压定律：电路中任意时刻，沿电路中任一闭合回路绕行一周，各段电压的代数和恒等于零，即∑U=0。

该式表明任一闭合回路中各段电压的约束关系，它与电路中元件的性质无关。

不论这些元件是线性的或是非线性的，含源的或无源的，时变的或时不变的等等都是适用的。

运用上述定律时必须注意电流的正方向，此方向可预先任意设定。

三、实验仪器设备微机和仿真软件四、实验内容1、实验前先任意设定三条支路的电流参考方向，如图1-1中的IFA 、IBA、IAD所示，并熟悉线路结构。

2、取稳压电源V1=6V，V2=12V。

3、将电流插头的两端接至毫安表的“＋、－”两端。

4、读出并记录电流值和电压值，记录之。

实验线路如图1-1所示。

V212V说明：从电压表和电流表的正负极来确定各元件上的电压和各支路电流的方向图 1-1表 1-1五、注意事项1、所有需要测量的电压值，均以电压表测量的读数为准。

2、不允许电源两端短路。

3、从电压表和电流表的正负极来确定各元件上的电压和各支路电流的方向。

六、实验报告1、如何确定电流、电压的正负值？2、误差原因分析。

实验二叠加定理的验证一、实验目的1、验证叠加定理的正确性。

2、加深对线性电路叠加性的认识和理解。

二、原理说明叠加定理指出：在有几个独立源共同作用的线性电路中，任一支路电流（或电压）都是电路中各个电源单独作用时在该支路中产生的电流（或电压）的代数和。

实验1 基尔霍夫定律和叠加原理一、实验目的1. 了解基尔霍夫定律和叠加原理的基本概念和运用方法；2. 掌握用万用表、电流表、电压表测量电路参量的方法；3. 训练用实验数据分析电路的能力。

二、实验原理基尔霍夫第一定律又称为电流守恒定律，它是指在任何一个电路中，电路节点的所有电流的代数和为零。

2. 基尔霍夫第二定律3. 叠加原理在多个电源或信号共同作用于一个电路时，该电路中的电压或电流等参量等于每个电源或信号单独作用时该参量的代数和。

三、实验内容本实验使用数字模拟电路仿真软件 Multisim 进行模拟实验，电路原理图如下图所示：[插入电路图]1. 测量电阻 R1、R2、R3、R4 的电阻值，并用镊子调节电阻档位使其接近标准电阻值。

2. 按照电路原理图连接电路，开关关闭。

3. 按照万用表和电流表和电压表的使用要求，依次测量和记录以下数值：U1、U2、U3、U4、I1、I2、I3、I4。

4. 根据测量数据计算电路中的电阻、电流、电压等参数，用实验数据验证基尔霍夫第一定律和基尔霍夫第二定律的正确性；用实验数据验证叠加原理的正确性。

四、实验步骤1. 按照实验原理所述的内容配置 Multisim 软件电路原理图。

5. 根据测量数据计算电路中的电阻、电流、电压等参数。

五、实验结果分析1. 测量电阻值实验数据记录如下表所示：| 序号 | 电阻名称 | 标称电阻值Ω | 实际电阻值Ω || -- | -- | -- | -- || 1 | R1 | 1000 | 998.7 || 2 | R2 | 4700 | 4698.1 || 3 | R3 | 2200 | 2198.8 || 4 | R4 | 330 | 330.1 |电路总电阻R = (R1 + R2 + R3) || R4 = 1053.155 Ω分别计算通过 R1、R2、R3、R4 的电流和电压值，结果如下：U(R1) = R1 * I1 = 9.76 VU(R2) = R2 * I2 = 9.13 VU(R3) = R3 * I3 = 8.89 VU(R4) = R4 * I4 = 1.169 V将测量结果与计算结果比较，发现计算结果与测量结果基本吻合，体现了基尔霍夫定律和叠加原理的正确性。
