ATX电源如何改12V电瓶充电器

【新提醒】菜鸟的0~50V，0~10A的ATX电源改可调电源的过程想到那就要付诸于⾏动，⾸先是在论坛搜索⼤神们的帖⼦，再仔细的阅读，把有⽤的全部收藏。

其中像猪蹄煮不烂⼤神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖⼦：/read.php?tid=328518。

但是由于⾃⼰的电⼦基础太差，猪蹄煮不烂的ATX改可调的原理也不是能完全理解。

所以我是看了另外⼀篇的帖⼦改的，那个相对于新⼿来说⽐较容易，可以说是⼿把⼿的教程了，原帖在这⾥：/read.php?tid=336224，在此对原贴作者表⽰感谢。

改造的步骤如下，⼀台能⽤的ATX电源，如果是坏的要先修好，建议别⽤太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。

1.⾸先把ATX电源的线全部拆掉，绿线跟地短接。

2.把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。

3.把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5⾊环电阻，+12V线路上的稳压⼆极管也要拆掉。

4.把+12V跟地之间的电容换成耐压30V以上的。

5.TL494的1脚再接⼀只12K的5⾊环电阻到地。

调压电位器⽤精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少⼀点啸叫），电位器的另外两个脚，⼀个接地，另外⼀脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：6.调压成功后，就可以改调流了。

调流我是按照这个帖⼦来做的（/read.php?tid=2419806，在此也表⽰感谢，对于⼩⽩来说真的很有⽤），⾸先把TL494的15脚跟13、14脚单独分开，TL494的16脚接⼀个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

调流电位器也是⽤精密多圈可调电位器，阻值为1K的，中间脚串⼀个10K电阻接到15脚，另外两个脚，⼀个接地，另⼀个串47K电阻接到13、14脚，根据原贴我⼿绘了⼀张调流的电路图，设置最⾼电流改图中红框处的电阻，我是⽤了300K+100K的可调电阻，电位器扭到最⼤后，再微调100K电位器，如下图：到此，调压调流的⼤概步骤就是这样。

48V 494电动车充电器如何改装成12V充电器近来无事，应朋友要求做一个12V电瓶的充电器，原来用UC3842+431方案的电动车充电器改装的12V电瓶充电器充电电流太小，只有5A。

朋友正好有以前的494方案的电动车充电器两个，还是坏的，本人又不是学电子的，要改这个东西，只能慢慢查资料，下面是本人在改装的过程中写的一些资料及个人改装意见，如有不对，敬请谅解。

一、实物展示这个是已经改的了。

从图上可以看到这个以前的充电器用料比现在充电器好多了，呵呵高压部分，不象现在充电器能省就省主变为EE42的磁芯，这种磁芯用在这里浪费了，计算机电源也只用EI35或EE35 的磁芯，也号称250W了。

后级低压的滤波电感用料EE35的磁芯，用示波器测了一下输出电压，非常平滑。

要想改装充电器，先必需修好充电器吧查找资料得：这种充电器坏的元件最多的就是高压三级管和整流二极管及494，还有就是494出来的推动三极管C1815注：如果是功率三极管坏，则一定要检查功率三极管的基极电阻。

检测维修过程：先测功率三极管，二只均短路，换新件查其中一只三级管的基极2.2欧电阻断路，手里只有10欧电阻，用四只并后换上。

如图串200W灯泡上电，成功有输出电压，加载没有问题，至此，充电器成功修好。

其实很多充电器坏的元件很少，很多卖电动车的地方就这样扔了太可惜了。

下面是本文的重点了，如何把这个充电器改装成12V的充电器。

首先要对高频充电器原理有所了解，这个在之前改装计算机电源已经有了解，如果你对这个不了解可以看一下“ATX电源原理”上网查了一下有没有这个充电器的图纸，还真找到一个，感谢万能的网络先分析一下电路原理：此电路图为三段式充电器电路有三个过程相互作用：恒流过程：Tl494 的13 14脚出来的5V电压经R13 R12 R11分压后加到15脚，16脚接在电流取样电池端，R38的取样电压加在16脚，当16脚电压高于15脚电位时，494无输出，充电器没有输出电流使16脚电位下降，15脚电位重新大于16脚电位，TL 494又开始输出控制信号，充电器输出电流，这是一个循环过程。

Manuel de l’utilisateur / AnwenderhandbuchManuale per l’operatore / Manual del usuario User’s Manual Make theSMART POWER 2.0smarterchoiceAntec SmartPower 2.0 User's ManualATX12V version 2.0 power supplyModels:SP-350,SP-400,SP-450SmartPower 2.0 series power supplies comply with the newest ATX12V version 2.0 specifications.This includes dual 12V output circuitry that delivers safer and more reliable output to your system's components,as well as higher energy efficiency,which reduces power consumption by up to 25%,saving you money on your electricity bill.In addition we've included a variety of industrial-grade protective circuitry:OCP (over current protection),OPP (over power protection),OVP (over voltage protection),UVP (under voltage protection),and SCP (short circuit protection).This power supply is backwards-compatible with previous ATX form factor power supplies.To make sure you connect your power supply properly,please refer to the user manuals supplied with your motherboard and peripherals before connecting any of them to the power supply. Quiet Computing and Hybrid Fan operationSmartPower 2.0 features an innovate design to help decrease noise during normal use,but which still allows for superior cooling capabilities as loads increase.To this end SmartPower 2.0 features both an internal intake fan as well as a unique external exhaust fan.The internal intake fan operates when the power supply is turned on.It rotates slowly to blow out the hot air from the power supply and case,and is thermally controlled,speeding up as heat increases.The external exhaust fan remains off to make sure your computer maintains a quiet computing environment until the power supply senses the required temperature to turn on the external exhaust fan.We've also included a 3-pin fan signal connector.Connect it to one of the fan connectors on your motherboard.You can monitor the speed of the internal intake fan through your motherboard BIOS or through the monitoring software included with your motherboard. Note:When temperatures are low,the speed of the fan may drop below 950RPM.At such low speeds,some motherboards may not be able to properly detect the fan speed and may generate false warning of fan failure.To ensure proper fan monitoring,please refer to your motherboard manual.Active Power Factor Correction(applicable only to models designed for sale in the European Union):SmartPower 2.0 models designed for the EU include Power Factor Correction (PFC) circuitry in accordance with European standard regulation code EN61000-3-2.Power Switch:This power supply comes with a main power switch.Make sure youturn the switch to the ON ( I ) position before you boot up your computer for the first time.In normal operation there is no need to turn the switch to the OFF (O) position since the power supply is equipped with a soft on/off feature which turns your computer on and off through the soft switch on your computer case.You may need to turn the switch to the OFF position occasionally should your computer crash and you cannot shut it down through useof the soft switch.Installation:1.Disconnect the power cord from your old power supply.2.Open your computer case.Follow the directions provided in your case manual.3.Disconnect all power connectors from the motherboard and from the peripheralsdevices such as case fans,hard drives,optical drives,floppy drives,etc.4.Remove the existing power supply from your computer case and replace it with your newAntec power supply.5.Note(NOT applicable to models designed for the European Union):Before you installConnect the PCI Express power connector to your PCI Express graphic card as needed.the power supply fan,connect the 3-pin fan the fan connectors on your motherboard.Note:You don't need to connect the fan signal connector in order for the power supply to work.Close your computer case and connect the AC power cord to the power supply.Picture 1Picture 2For 24-pin motherboards For 20-pin motherboardsAntec,Inc.47900 Fremont Blvd.Fremont,CA 94538Tel:510-770-1200Fax:510-770-1288Antec Europe B.V.Sydneystraat 333047 BP RotterdamThe NetherlandsTel:+31 (0) 10 462-2060Fax:+31 (0) 10 437-1752Technical SupportUS & Canada1-800-22ANTEC*************************Europe+31 (0) 10 462-2060****************************© Copyright 2005 Antec,Inc.All rights reserved.All trademarks are the property of their respective owners.Reproduction in whole or in part without written permission is prohibited.Printed in China.Version 1.0.5 2/16/2005。

24v逆变器改12v最简单方法嘿，朋友们！今天咱就来聊聊怎么把 24v 逆变器改成 12v 最简单的方法。

这事儿啊，其实就跟咱平时搭积木似的，找对了方法，那可就轻松搞定啦！咱先得搞清楚这逆变器是个啥玩意儿。

它就好比是个电力魔法师，能把直流电变成交流电。

那 24v 变 12v 呢，不就是让这个魔法师换个魔法变嘛！要改的话，第一步得找到那些关键的零件。

就像在一个大机器里找小螺丝钉一样，得仔细着点儿。

把那些和电压相关的元件给揪出来，看看能不能调整调整。

然后呢，咱得看看电路设计。

这电路啊，就像是人的血管，电流在里面流来流去。

咱得搞明白它是怎么个走向，才能知道怎么下手去改。

有人可能会问啦，这能有多简单啊？嘿，你还别不信！比如说，你可以试着调整一下变压器的匝数。

这就好比是给火车换轨道，让电流走不同的路。

还有啊，那些电阻电容啥的，也可能是关键。

它们就像一个个小关卡，控制着电流的大小和方向。

咱可以根据需要，把它们调整一下。

你想想，要是你成功地把 24v 逆变器改成了 12v，那得多有成就感啊！以后用起来不就更顺手了嘛！这就像是你给自己的小电器来了个私人定制。

当然啦，改的时候可得小心，别不小心把啥给弄坏了。

就像走钢丝一样，得稳稳当当的。

要是不小心出了岔子，那可就麻烦啦！不过别担心，只要你细心点儿，耐心点儿，肯定能成功的。

这又不是什么登天的难事，对吧？总之呢，24v 逆变器改 12v 没那么难，只要你敢动手，就有成功的可能。

咱可不能被这点小挑战给吓住了呀！加油吧，朋友们，让我们一起把这个小难题给攻克掉！。

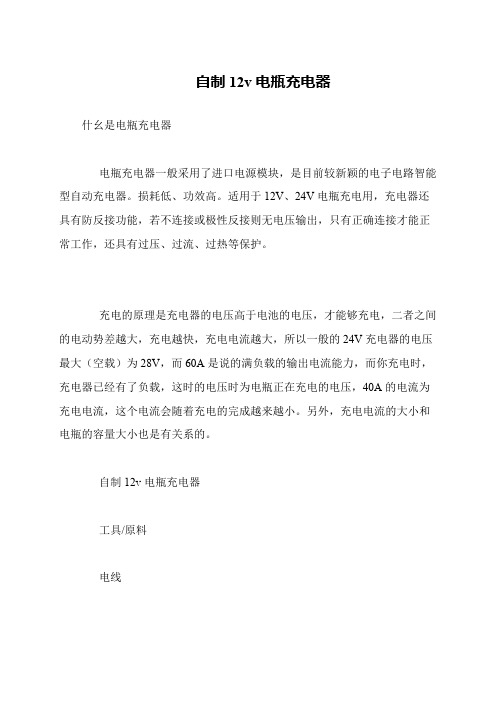

自制12v电瓶充电器
什幺是电瓶充电器
电瓶充电器一般采用了进口电源模块，是目前较新颖的电子电路智能型自动充电器。

损耗低、功效高。

适用于12V、24V电瓶充电用，充电器还具有防反接功能，若不连接或极性反接则无电压输出，只有正确连接才能正常工作，还具有过压、过流、过热等保护。

充电的原理是充电器的电压高于电池的电压，才能够充电，二者之间的电动势差越大，充电越快，充电电流越大，所以一般的24V充电器的电压最大（空载）为28V，而60A是说的满负载的输出电流能力，而你充电时，充电器已经有了负载，这时的电压时为电瓶正在充电的电压，40A的电流为充电电流，这个电流会随着充电的完成越来越小。

另外，充电电流的大小和电瓶的容量大小也是有关系的。

自制12v电瓶充电器
工具/原料
电线。

DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。

关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。

这样电压达到35V绝对没有问题。

2、但是大部分电源不是单独绕组，5V是12V 一部分。

为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。

这个方案可行……这样不改绕变压器。

仅剪断12V接地。

全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。

前提是全波整流桥堆要有散热措施。

》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。

具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。

过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。

参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。

电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。

12V蓄电池简易型充电器制作制作12V蓄电池简易型充电器绪论：蓄电池是常见的能量储存设备，用于供电给车辆、船只、摩托车等。

充电器则用来为蓄电池充电。

在这篇文章中，我们将介绍如何制作一个12V蓄电池简易型充电器。

材料：1.12V蓄电池2.适配器（输入电压为AC220V）3.直流电源线4.电流表5.电阻6.LED灯7.电路板8.电路连接线9.电线钳10.镊子11.打孔工具12.铅锤步骤一：设计和准备1.根据蓄电池的电压和电流要求选择适当的电阻值来限制充电电流。

2.确定充电器的输入电压和输出电流需求，并选择适当的适配器。

3.准备一个电路板，根据电路设计将元器件进行布置，并使用铅锤固定。

步骤二：组装充电器电路1.将适配器的输出线剥去一小段绝缘层，连接到电路板的输入端。

2.连接适配器的负极到电路板的负极，并将LED灯和电流表分别连接到适配器的正极和负极上。

3.将电阻和蓄电池分别连接到电路板的适当位置，以控制充电电流。

步骤三：组装充电器外壳1.根据电路板的尺寸，选择一个合适的外壳来容纳整个电路。

2.使用打孔工具在外壳上打孔，以便将电源线、电路连接线和电路板穿过外壳。

3.将电源线通过外壳的合适孔洞穿过，并与电路板连接。

确保线路连接牢固。

4.将电路板放入外壳，并确保电路连接线正确连接。

步骤四：测试和调试1.将适配器插入电源插座，并观察LED灯是否亮起。

如果亮起，说明适配器工作正常。

2.将蓄电池连接到充电器中，并观察电流表的读数。

确保充电电流在安全范围内。

3.监测充电过程中蓄电池的电压和温度。

如果发现异常，立即停止充电。

注意事项：1.在制作和使用充电器时要注意安全，避免触电和短路。

2.确保所选的适配器符合电压和电流要求，以防止过充或过充电。

3.不要在没有监督的情况下长时间充电，以防止电池过热或过充。

4.在使用和存放蓄电池时要遵循相关安全操作规程，以防止意外事故发生。

结论：通过以上步骤，我们可以制作一个简易型的12V蓄电池充电器。

长城 atx电源改0v-30v可调带手工注解图电脑ATX电源改0V-30V可调电源，附手工修改图第一步:打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部:拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步:要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压(5V)这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步:把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步:用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，(我没有4.7K的电阻，我用了个5K的)作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ之间的任意阻值。

电源的输出端要接个3W500 的放电电阻，可以及时的放掉输出电容剩余的电。

atx 300p4 pfc 电脑电源改装成可调电源充电电脑电源改装成可调电源充电看过很多关于电脑电源改可调电源的方案，光是看了那些方案都觉得很复杂，更何况改动的地方太太多，最主要的就是还要改动一个变压器，难度太大，不易上手，不但耗时费力不说。

成功率很低。

也不知道有没有改成功的先例，但是对于大多数的DIY也是望而却步。

偶也需要一个可调电源，于是决定自己用电脑电源改装一个可以调节的电源，但是不想使用那些复杂的改装方式，那么有没有一个改动点少，而且效率高的方法呢？花了一整天的时间对电脑电源的原理进行了更多的了解，呵呵！终于让我发现了它的“弱点”，原来电脑电源大部分都是通过PWM芯片来调节电压，只要改变了电路反馈给芯片的检查电压，也就可以改变输出的电压。

一般用的芯片是494或7500，电脑电源PWM芯片基本上可以互换，各脚参数都一样。

都是通过1，2脚来控制稳压电压的。

其中1脚是电压反馈入，2脚是基准电压，第4简单点说就是开关，跟电压和电流保护，只要把这几个点的关系搞清楚了，那么电脑电源改装成可调电源就有机会成功了。

我找了一个长城300W电源、型号是ATX-300P4-PFC，拆开外壳将电容16V2200UF电容换成35V2200UF，见图：2010-6-27 12:10 上传下载附件(790.25 KB)然后找到连接494第一脚的两个电阻，把电阻连芯片1的那一端脚挑起来，在它和芯片1脚之间串联一个10K的可调电阻，图：电位器中间的脚跟其中一个脚相连，然后并上一个50V1UF的电容，电位器跟主板连线要用屏蔽线：芯片第4脚接地，这样就去掉了电压保护电路跟电流保护电路一通电就会直接开机了：2010-6-27 12:40 上传下载附件(1005.84 KB)这样改装就完成了。

先通电测试一下，看看有没有什么异常。

】注意在通电之前一定要先检查一下电路并且把电位器调到阻值最低：这是12V测试5V测试12V可调到18V2010-6-27 13:00 上传下载附件(822.94 KB)这样就算OK了，可以装机了。

在不用变压器的情况下，如何将220V交流电变成12V直流电？⭕️【教你用手机充电器改装12V直流电（见图）我还没有看到有人报道这种方法，这里把经验分享给你！】优点：经济，实用，电流大，取材方便，只需更换你需要电压的稳压二极管！用闲置的手机充电器改成12V直流输出，也可在0～30V任意调压！电流1～2A！＊手机充电器基本都是输出5V，它的工作原理是：220V交流输入，凡达1A输出的电路中，都没有电阻限流，220V 直流进入桥堆，经桥式整流滤波后，再经三极管振荡产生高频交流信号，进入高磁变压器，经次级磁感线圈输出高频电流，（包括电瓶车充电器输入与输出都是分开的，所以输出端较安全，充电时不会碰到高压触电）这高频信号万用表是测不出的，只有经二极管半波整流后才适合万用表的波型！＊高磁线圈输出后必须经过半波整流二极管并上滤波电容，就能测出近30V的直流电，＊这30V直流电是不能用于手机充电的，一插便会烧手机，别担心，电路板靠边有个4x7毫米的黑色塑封光藕，输出两脚为6V直流，其中负极并在输出负极上，手机上5V的稳压二极管带十字的一头接在6V的正极上，另一头接在输出电源负极上，就得了5V1A的充电电压和电流！整个电路的关键就是在这6V正极与1000uf25V的负极的共两个点上做文章，这两个点是用于稳压输出调节电压高低的，假如你固定几伏稳压管便输出几伏，（从旧电路板上拆旧稳压管，串联可提高双倍电压）你若装电位器就能在输出端得到任意电压！＊我们就是利用改变5V稳压管的数值，更换一只12V的稳压二极管就完成了改装。

你只要先将稳5v的二极管接6V正极的一头烫下来，再更换12V的稳压管就行了。

＊如果你想在12V里任意调压（或在30V里）就在稳压管上并联一只电位器可改变电压！（电位器的一端要串一只2K的电阻，以防烧电位器碳膜层）＊你想增大输出电流（从1A变成2A输出），必须更换220V处的滤波电容，不得低于400V10uf，否则，因输出电流过大时而影响高压端滤波电容过载而发烫爆炸（实验中我己经历过了）。
