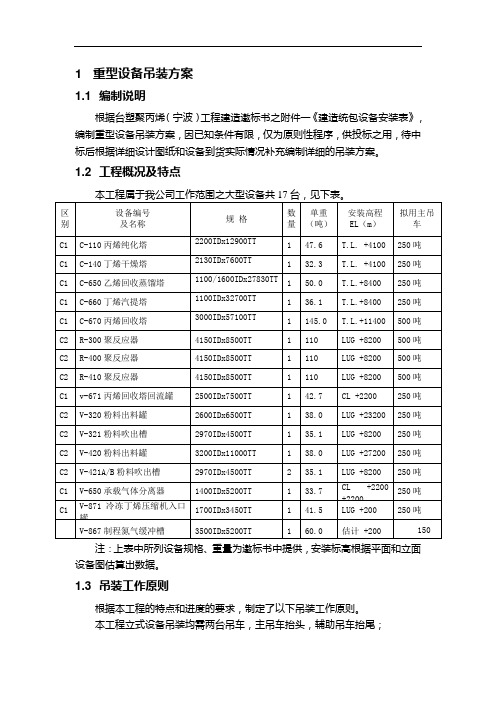

1 重型设备吊装方案1.1 编制说明根据台塑聚丙烯（宁波）工程建造邀标书之附件一《建造统包设备安装表》，编制重型设备吊装方案，因已知条件有限，仅为原则性程序，供投标之用，待中标后根据详细设计图纸和设备到货实际情况补充编制详细的吊装方案。

1.2 工程概况及特点注：上表中所列设备规格、重量为邀标书中提供，安装标高根据平面和立面设备图估算出数据。

1.3 吊装工作原则根据本工程的特点和进度的要求，制定了以下吊装工作原则。

本工程立式设备吊装均需两台吊车，主吊车抬头，辅助吊车抬尾；卧式设备采用单台吊车直接吊装就位；超限设备尤其是位于框架内的塔器的吊装工作应最先进行。

要求土建专业尽量先施工超限设备基础；影响吊车站位和设备吊装的设备基础及钢结构暂不施工。

特大型设备进场后宜快速安装，以免因占用场地后影响该区域的施工。

对高塔，尽可能将附件戴上（Dressing-up），以减少高空作业。

相同吊装条件设备同时吊装，避免吊车经常装拆吊杆及装卸配重，提高吊装效率。

1.4 大型吊车选择1.4.1吊车选择原则根据设备不同的吊装条件，拟采用250t、150t、和50t三种规格的履带吊车以及500t汽车吊一台，以适应不同设备的卸车和吊装要求。

500t吊车，作为100t以上大型设备或者安装位置要求苛刻的重型设备吊装之主吊车；根据设备吊装条件，拟选用重型臂杆和超级起重工况。

250t吊车，作为30t以上设备吊装的主吊车，作为大型设备吊装的主力，拟长期使用。

150t吊车作为500t和250t吊车的辅助吊车；选用150t履带吊作为长期使用吊车，用于整个大型设备安装阶段，还可用于小型设备及结构吊装，有利于与结构专业协调施工。

50t吊车作为150t吊车的辅助吊车；同时50t履带吊作为长期使用吊车，用于整个设备安装阶段，不但可配合150t吊车吊装设备，还可用于小型设备及结构吊装，有利于与结构专业协调施工。

120t汽车吊作为卸车、出库运输和大型设备吊装配合吊车，以其机动性好见长，可在大型吊装阶段灵活调用。
