主板常用元器件3.1 电路基础概念1、可以模拟信号和数字信号：电子技术所处理的对象是载有信息的电信号按信号的特点不同，分为两大类，即模拟信号和数字信号。
模拟信号指在数值上连续变化的信号。
数字信号指在数值上离散而不连续的信号。
2、模拟电路和数字电路：处理模拟信号的电路称为模拟电路。
处理数字信号的电路称为数字电路。
3、高电平和低电平：数字信号常用随时间变化的电压或电流来表示，对于矩形波电压表示的数字信号，用电位的高低代表信号：两个幅值，分别称为高电平和低电平。
高电平的规定：脉冲信号的高低电平在不同的情况下有不同的规定。
我们可以规定高电平为3V，低电平为0V，也可以规定高电平为12V，低电平为4V等。
因受各种因素的影响，通常规定高低电平的变化范围。
如归高电平的的下限值VH为标准高电平，测在标准低电平VH以上一个范围的电位都是高电平；规定VL为标准低电平在标准低电平VL以下一个范围的电位，都是低电平，产品不同，其规定值也不同。
在主板上一般高于2.5V可以为高电平，低于0.8V可以认为低电平。
4、正跳变，负跳变，上升沿，下降沿：信号由高电平向低电平变化的过程称为负跳变或下降沿；信号由低电平向高电平变化的过程为正跳变或上升沿。
5、脉冲信号：矩形波电压具有跃变的特点，称为脉冲信号。
常见的脉冲信号除矩形波以外，还有尖顶波，三角波，锯齿波和阶梯波等。
6、正脉冲，负脉冲：脉冲信号有正负之分，为此需要规定一个参考电平，在脉冲信号从规定的参考电平跳变到高电平，称为正脉冲，反之为负脉冲。
7、分立元件电路和集成电路：分立元件电路是指将单个电子元件连接起来组成的电子电路其特点是功耗大，可靠性差；集成电路指把分立元件电路做到一个很小的硅片的电路，成本低，体积小，重量轻，功耗低，可能性高。
8、正逻辑和负逻辑：脉冲信号的高低可用‘1’表示，也可用‘0’表示如果高电平用’1；表示，低电平用‘0；表示，称为正逻辑；反之称为负逻辑。
大多数电路采用正逻辑。
主板常用的电子元器件电阻：作用：降压、分压、限流、分流等作用。
电阻符号：单位：欧姆Ω符号：R单位换算：1MΩ= 103KΩ=106Ω=1000KΩ=10000000Ω106=10*106=10000000ΩIC 集成电路（芯片组）网卡芯片：指当前主板集成的网卡。
声卡芯片：指主板集成的声卡芯片组声卡主要的产商：CMI 、Realtek 、Intel 、AMDI/O芯片：负责各配件的供电及信号输出主要的芯片品牌：ITE 与WinbondWinbond主要的型号：w83627G-AWW83627HF-AWITE 主要的型号：IT8712F-AIT8705FCMOS芯片金属互补半导体作用：是闪存，用于存储基本输入输出管理系统（BIOS）芯片产商：winbond、AMI、phoenix、Award、PMC、INTELINTEL 865PFSB前端总线总线：一个源部件或多个源部件到一个或多个目标部件之间的公共连线公共连接传输工作频率，就称总线频率主板前端总线，符号：FSB 单位：Hz（赫兹）主板的FSB指，北桥与CPU的公共连线传输频率（也就是主板的负载能力）CPU的FSB：指CPU自身向外部传输的工作频率因此，CPU的FSB要小于或等于主板的FSB以下表格适用于INTEL系列的板卡、CPU（还适用于内存频率）工作频率：指单位时间内的工作能力在电子技术中，脉冲信号是一个按一定电压幅度，一定时间间隔连续发出的脉冲信号。
脉冲信号之间的时间间隔称为周期；而将在单位时间内所产生的脉冲个数就称为频率。
传输带宽：指单位时间内所能负载的能力。
2.66GHZ /1M /533 /04A主频二级缓存FSB 电压/电流1A= 1000mA独显：芯片品牌：Nvidia 简称N卡ATI 简称A卡集显：芯片品牌，是集成北桥芯片上，所以是以北桥芯片为主。

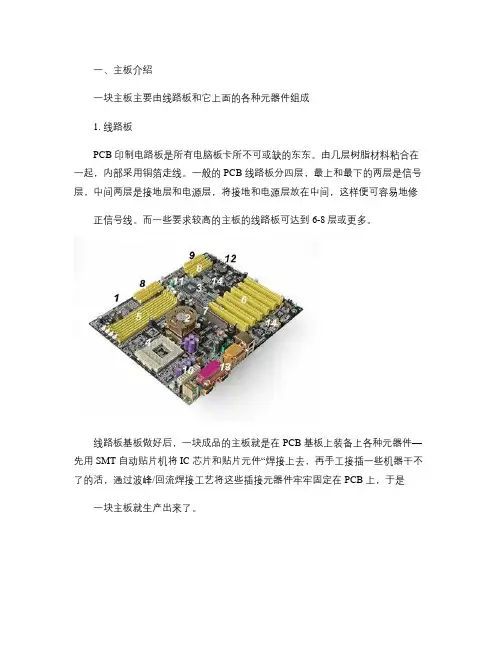

一、主板介紹一块主板主要由线路板和它上面的各种元器件组成1. 线路板PCB 印制电路板是所有电脑板卡所不可或缺的东东。
由几层树脂材料粘合在一起，内部采用铜箔走线。
一般的PCB 线路板分四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地修正信号线。
而一些要求较高的主板的线路板可达到6-8层或更多。
线路板基板做好后，一块成品的主板就是在PCB 基板上装备上各种元器件—先用SMT 自动贴片机将IC 芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB 上，于是一块主板就生产出来了。
线路板要想在电脑上做主板使用，还需制成不同的板型。
其中AT 板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为 33.2cmX30.48cm，AT 主板需与AT 机箱电源等相搭配使用，现已被淘汰。
而ATX 板型则像一块横置的大AT 板，这样便于ATX 机箱的风扇对 CPU 进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT 板上的许多COM 口、打印口都要依靠连线才能输出。
另外ATX 还有一种 MicroATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
2. 北桥芯片芯片组(Chips et 是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片。
北桥芯片一般提供对CPU 的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC 纠错等支持，通常在主板上靠近CPU 插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。
3. 南桥芯片南桥芯片主要用来与I/O设备及ISA 设备相连，并负责管理中断及DMA 通道，让设备工作得更顺畅，其提供对KBC(键盘控制器、RTC(实时时钟控制器、USB(通用串行总线、UltraDMA/33(66EIDE数据传输方式和ACPI(高级能源管理等的支持，在靠近PCI 槽的位置。
