道路横断面测量方案

RTK测量纵横断面作业测量方案RTK测量是利用实时差分技术进行架空电波传播的测量方法，其具有高精度、高效率和实时性强的特点，被广泛应用于纵横断面测量工程中。

下面给出一个RTK测量纵横断面作业的测量方案，以介绍其工作流程和操作步骤。

1.前期准备（1）确定测量对象：首先需要确定纵横断面的测量范围和区域，包括交通道路、河流河道、工业园区等。

（2）仪器设备准备：准备RTK测量仪、三脚架、测量杆、反射棱镜、电池等设备，并确保其正常工作和充足的电量。

2.测量网络布设（1）建立测量控制点：根据实际需要，设置足够的控制测量点，既要满足测量的精度要求，又要考虑到布设的合理性和经济性。

（2）布设基准点：根据工程要求，选择已知坐标或高程的基准点，并使用RTK技术进行实时差分测量，确定基准点的坐标和高程。

3.测量操作步骤（1）设置RTK测量仪：将测量仪放置在三脚架上，并将三脚架固定在地面上，确保仪器稳定水平。

（2）安装反射棱镜：将反射棱镜安装在测量杆的顶端，并将测量杆垂直贴近地面。

（3）启动测量仪：打开测量仪的电源，并进行系统初始化和校准等操作，确保仪器正常工作。

（4）测量数据采集：操作员携带测量杆和反射棱镜，站在控制点处，并将测量杆对准目标测量点，仪器会自动采集数据并计算坐标和高程。

（5）实时数据传输：测量数据通过无线电波传输到数据处理中心，并进行差分计算，实现实时纠正，提高测量精度。

（6）数据处理和分析：根据测量数据进行数据处理和分析，生成纵横断面测量结果，包括路径长度、坐标、高程等信息。

4.数据处理和成果输出（1）数据质量检查：对采集的测量数据进行质量检查，包括数据的完整性、一致性以及精度要求等。

（2）数据处理：对测量数据进行数据处理和计算，包括坐标转换、高程调整、误差校正等。

（3）纵横断面绘制：根据测量结果，利用计算机辅助设计软件或地理信息系统软件进行纵横断面绘图，生成纵横断面图。

（4）成果输出：输出测量结果报告，包括纵横断面图、测量数据表、数据处理流程等，用于工程设计和施工。

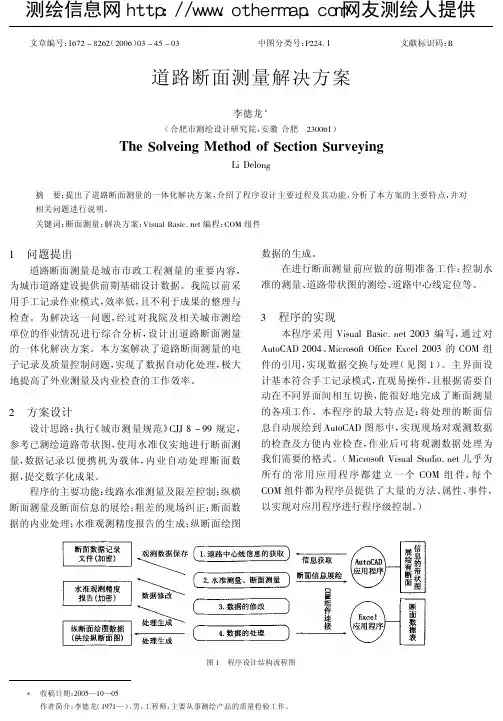

文章编号：1672-8262（2006）03-45-03 中图分类号：P224.1 文献标识码：B道路断面测量解决方案李德龙** 收稿日期：2005—10—05作者简介：李德龙（1971—），男，工程师，主要从事测绘产品的质量检验工作。

（合肥市测绘设计研究院，安徽合肥 230061）The Solveing Method of Section SurveyingLi Delong摘 要：提出了道路断面测量的一体化解决方案，介绍了程序设计主要过程及其功能，分析了本方案的主要特点，并对相关问题进行说明。

关键词：断面测量；解决方案；Visual 编程；COM 组件1 问题提出道路断面测量是城市市政工程测量的重要内容，为城市道路建设提供前期基础设计数据。

我院以前采用手工记录作业模式，效率低，且不利于成果的整理与检查。

为解决这一问题，经过对我院及相关城市测绘单位的作业情况进行综合分析，设计出道路断面测量的一体化解决方案。

本方案解决了道路断面测量的电子记录及质量控制问题，实现了数据自动化处理，极大地提高了外业测量及内业检查的工作效率。

2 方案设计设计思路：执行《城市测量规范》CJJ 8-99规定，参考已测绘道路带状图，使用水准仪实地进行断面测量，数据记录以便携机为载体，内业自动处理断面数据，提交数字化成果。

程序的主要功能：线路水准测量及限差控制；纵横断面测量及断面信息的展绘；粗差的现场纠正；断面数据的内业处理；水准观测精度报告的生成；纵断面绘图数据的生成。

在进行断面测量前应做的前期准备工作：控制水准的测量、道路带状图的测绘、道路中心线定位等。

3 程序的实现本程序采用Visual 2003编写，通过对AutoCAD 2004、Microsoft Office Excel 2003的COM 组件的引用，实现数据交换与处理（见图1）。

主界面设计基本符合手工记录模式，直观易操作，且根据需要自动在不同界面间相互切换，能很好地完成了断面测量的各项工作。

道路工程测量施工方案一、项目概述二、道路平面布置测量1.前期准备：-确定测量起点和终点，确定测量范围。

-对道路进行清理，保证测量点的可访问性。

-准备测量设备，包括测量仪器、标尺、剪刀等。

2.测量步骤：-将起点和终点标记出来，确定测量线路。

-根据测量要求，选择合适的测量仪器，比如全站仪。

-在道路上进行必要的标注，包括曲线半径、曲线长度等。

-进行道路宽度的测量，包括靠近“A”点的宽度和靠近“B”点的宽度。

-测量道路的长度。

三、纵断面测量1.前期准备：-确定测量起点和终点，确定测量范围。

-对道路进行清理，保证测量点的可访问性。

-准备测量设备，包括水平仪、测高杆等。

2.测量步骤：-将起点和终点标记出来，确定测量线路。

-根据测量要求，选择合适的测量仪器，比如水平仪。

-在道路上进行必要的标注，包括坡度、高程等。

-进行道路纵断面的测量，包括道路的高程和坡度。

四、横断面测量1.前期准备：-确定测量起点和终点，确定测量范围。

-对道路进行清理，保证测量点的可访问性。

-准备测量设备，包括水平仪、测高杆等。

2.测量步骤：-将起点和终点标记出来，确定测量线路。

-根据测量要求，选择合适的测量仪器，比如水平仪。

-在道路上进行必要的标注，包括路宽、护栏位置等。

-进行道路横断面的测量，包括路宽、地势等。

五、坡度测量1.前期准备：-确定测量起点和终点，确定测量范围。

-对道路进行清理，保证测量点的可访问性。

-准备测量设备，包括水平仪、测高杆等。

2.测量步骤：-将起点和终点标记出来，确定测量线路。

-根据测量要求，选择合适的测量仪器，比如水平仪。

-在道路上进行必要的标注，包括坡度位置。

-进行道路坡度的测量，包括纵向坡度和横向坡度。

六、挡墙测量1.前期准备：-确定测量起点和终点，确定测量范围。

-对挡墙进行清理，保证测量点的可访问性。

-准备测量设备，包括测量仪器、测量尺等。

2.测量步骤：-将起点和终点标记出来，确定测量线路。

-根据测量要求，选择合适的测量仪器，比如全站仪。

公路工程测量中的横断面与纵断面测绘技巧公路工程是一项与人们日常生活息息相关的基础设施建设项目，而测量是公路工程建设中不可或缺的一环。

在公路工程测量中，横断面和纵断面的测绘技巧起着至关重要的作用。

本文将探讨公路工程测量中的横断面与纵断面测绘技巧，介绍其原理、方法和应用。

横断面测绘是指在公路纵向剖面上进行测量，以获得公路横断面各要素的准确数据。

横断面测绘的目的是为了评估公路的地形、地貌特征以及排水条件，为公路建设提供必要的参考。

首先，横断面测绘需要先通过合适的工具和设备进行高程和坡度的测量。

常用的测量工具包括水准仪、测距仪和剖面仪等。

利用这些仪器，我们可以准确测量地面的高程变化和坡度情况。

其次，横断面测绘还需要进行地理信息系统（GIS）的数据处理和地图绘制。

通过GIS技术，我们可以将测量数据进行数字化处理，并生成准确、清晰的横断面图。

横断面图通常包括公路轴线、横断面线、轴线标高、路面宽度、边坡线等要素，它们将为公路设计和施工提供重要的参考依据。

纵断面测绘是指在公路横断面上进行测量，以获得公路纵向剖面各要素的准确数据。

纵断面测绘的目的是为了评估公路的纵向坡度和曲线半径，为公路设计和施工提供必要的参考。

纵断面测绘的方法主要有目视法和实测法。

目视法是通过眼观测量，通常在事先设定好的测量点上进行观测，并记录相应的测量数据。

实测法则是通过实际测量得出结果，常用的测量方法包括全站仪测量和经纬仪测量等。

在纵断面测绘中，我们需要测量的主要要素包括坡度、线形曲率半径、纵向曲率半径以及纵坡曲率半径等。

通过准确测量这些要素，可以为公路设计和施工提供重要的参考依据。

纵断面图通常包括路面净宽、纵向坡度、纵坡曲率线、纵向断面线等要素，它们将为公路建设提供重要的技术支持。

在公路工程测量中，横断面与纵断面的测绘技巧对于公路建设来说至关重要。

它们不仅能提供必要的参考数据，还能为工程设计和施工提供实际的支持。

因此，我们在进行横断面与纵断面测绘时，应注意以下几点。
