红外线隧道烤炉设备操作说明书

红外线烤灯操作说明1. 简介本文档旨在提供关于红外线烤灯的详细操作指南，以匡助用户正确、安全地使用该设备。

2. 设备概述红外线烤灯是一种利用红外辐射加热物体表面的装置。

它主要由以下部份组成：a) 控制面板：包含开/关按钮、温度调节器和时间设置器等功能。

b) 加热元件：产生高强度的红外辐射，并将其传输到待加工物体上。

3. 安全注意事项在使用过程中，请务必遵循以下安全注意事项：a) 使用前请子细阅读并理解本操作手册，确保您了解所有相关信息；b) 操作人员应穿戴适当的个人防护装备（如耳塞、眼镜和手套）；c) 避免直接触摸或者挨近正在运行状态下的设备表面；d）不得在未经授权或者无监督情况下进行任何改动或者修复；4. 操作步骤下列为正常启动与关闭流程及参数配置茶叙:步骤1：将红外线烤灯连接到电源，并确保设备处于关闭状态；步骤2：打开控制面板上的电源按钮，此时设备开始供电并进入待机模式；步骤3：通过温度调节器设置所需加工物体表面的目标温度（范围为XX°C至YY°C）;...5. 维护与清洁请定期进行以下维护和清洁操作以确保该装置正常运行：a) 关闭设备并断开所有电源连接后，使用干净、柔软的布擦拭整个设备表面；...6. 故障排除如果您在使用过程中遇到任何问题，请参考下列故障排除指南：a) 无法启动或者住手 - 检查是否有正确接通电源；检查相关安全装置是否完好。

7. 相关附件本文档涉及如下附件:[添加具体文件名]8. 法律名词及注释在本文档中浮现的法律术语包括但不限于：- XXXX: 注解说明。

3 4 5 6 7
1
2
8
9 10 11
一﹑面板介紹﹕
1﹑電源開關：控制隧道式烘乾線電源的通斷，使用前先打開此開關﹔停止使用後關閉﹐取出鑰
匙。

2﹑電源指示：燈亮的時候說明電源是打開的﹔反之者關閉。

3﹑運輸開關：控制運輸網帶的工作，把開關打到ON 後網帶開始運行，OFF 則關閉。

4﹑加熱開關一：啟動加熱開關後隧道式烘乾線前段進行加熱。

5﹑加熱開關二：啟動加熱開關後隧道式烘乾線後段進行加熱。

6﹑除濕開關： 打開除濕開關後除濕氣壓和風機工作去除產品上的水珠。

7﹑冷卻開關：打開冷卻開關後冷卻風機工作對出口處產品進行降溫。

8﹑控制指示：燈亮的時候說明對應的功能是打開的。

9﹑溫控器一：對隧道式烘乾線前段加熱溫度進行調節﹐顯示為前段實際溫度。

10﹑溫控器二：對隧道式烘乾線後段加熱溫度進行調節﹐顯示為後段實際溫度。

11﹑運輸調速：控制運輸網帶的傳輸速度﹐順時針方向為加快速度,逆時針為減速﹔通常調速範
圍為12到18。

二﹑操作步驟﹕
1﹑打開電源開關，電源指示燈亮。

2﹑打開加熱開關一和二，根據所烘烤產品條件設置溫控器溫度(140℃±10℃)﹕溫度調整按溫控
器上的SET 鍵 → 設置溫度閃爍→ 用溫控器上的向左 鍵“ ”鍵移動游標至個位﹑十。

3．3启动运风及加热开关，设定温度值（根据套管的尺寸的大小与厚度而定）。
3．4取一部份的半成品作样品试验，合格方可正式量烘，反则，根据半成品的干燥程度重设隧道炉的温度与运行速度，以使其达到设置高效高质的最佳效果。
3．5烘完产品后关机，必须先关红闭外管开关且打开进出口挡盖，待5分钟过后，再关闭运行电机及启动开关，然后再关闭总闸开关。
4．5烘烤产品时需用厚纸皮垫住，烘完产品后须自检，方可进入下一工位。
4．6烘出的产品不能有套管松脱，烧焦等不良现象。
4．7传动带不能调得太紧，调到使轴承与辊子不打滑为准。
4．8操作员必需经过培训后方可上岗。
4．9非指定人员不可操作，凡非法操作造成不良后果自负。
核准：审核：制订：姜一
3．6若隧道炉的超出温度设定值时，即超温指示灯变亮，必须停止发热管加热，通知技术人员来调试或维修，以免烘坏产品。
4．注意事项：
4．1隧道炉要有良好的接地线。
4．2操作员在处理故障时一定要先将电源开关关闭，以免机器误动作造成意外事故。
4．3机器表面及传动带不能有油污，灰尘，杂质等现象，每日要做保养。
4．4操作员在操作出现异常时，请勿擅自更改设定参数值，应通知技术人员来处理。

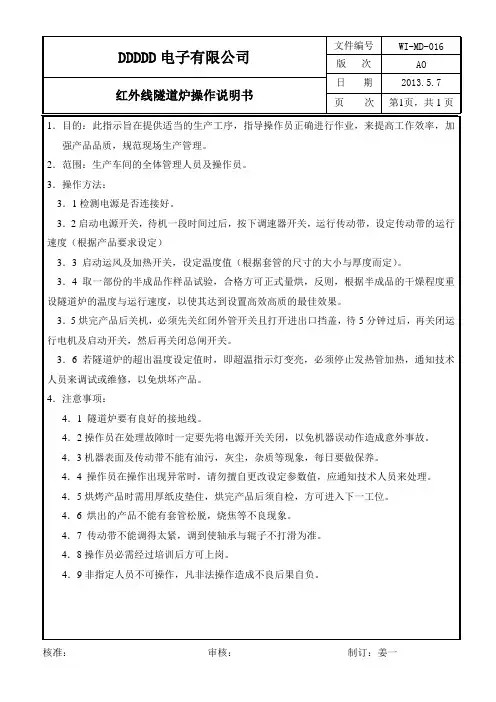

1．目的：此指示旨在提供适当的生产工序，指导操作员正确进行作业，来提高工作效率，加强产品品质，规范现场生产管理。
2．范围：生产车间的全体管理人员及操作员。
3．操作方法：
下调速器开关，运行传动带，设定传动带的运行速度（根据产品要求设定）

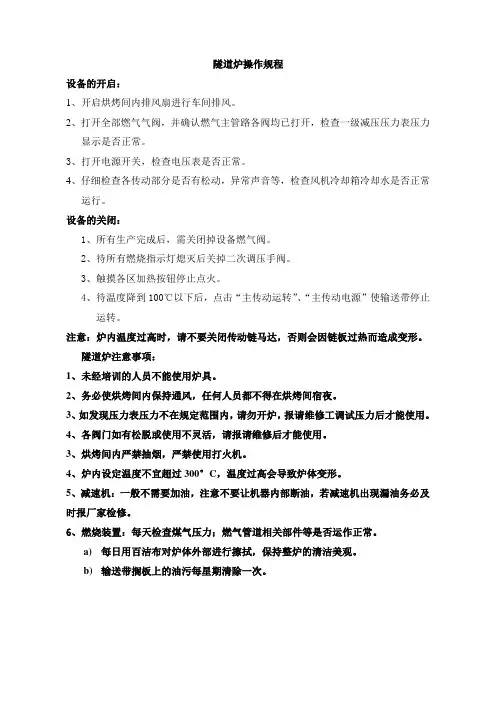

隧道炉操作规程
设备的开启：
1、开启烘烤间内排风扇进行车间排风。

2、打开全部燃气气阀，并确认燃气主管路各阀均已打开，检查一级减压压力表压力
显示是否正常。

3、打开电源开关，检查电压表是否正常。

4、仔细检查各传动部分是否有松动，异常声音等，检查风机冷却箱冷却水是否正常
运行。

设备的关闭：
1、所有生产完成后，需关闭掉设备燃气阀。

2、待所有燃烧指示灯熄灭后关掉二次调压手阀。

3、触摸各区加热按钮停止点火。

4、待温度降到100℃以下后，点击“主传动运转”、“主传动电源”使输送带停止
运转。

注意：炉内温度过高时，请不要关闭传动链马达，否则会因链板过热而造成变形。

隧道炉注意事项：
1、未经培训的人员不能使用炉具。

2、务必使烘烤间内保持通风，任何人员都不得在烘烤间宿夜。

3、如发现压力表压力不在规定范围内，请勿开炉，报请维修工调试压力后才能使用。

4、各阀门如有松脱或使用不灵活，请报请维修后才能使用。

3、烘烤间内严禁抽烟，严禁使用打火机。

4、炉内设定温度不宜超过300°C，温度过高会导致炉体变形。

5、减速机：一般不需要加油，注意不要让机器内部断油，若减速机出现漏油务必及时报厂家检修。

6、燃烧装置：每天检查煤气压力；燃气管道相关部件等是否运作正常。

a)每日用百洁布对炉体外部进行擦拭，保持整炉的清洁美观。

b)输送带搁板上的油污每星期清除一次。

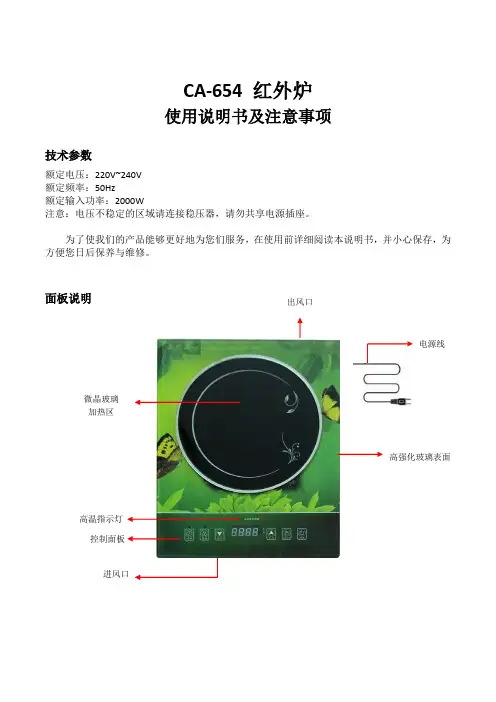

CA-654 红外炉使用说明书及注意事项技术参数额定电压：220V~240V额定频率：50Hz额定输入功率：2000W注意：电压不稳定的区域请连接稳压器，请勿共享电源插座。

为了使我们的产品能够更好地为您们服务，在使用前详细阅读本说明书，并小心保存，为方便您日后保养与维修。

面板说明出风口控制面板高温指示灯电源线微晶玻璃加热区高强化玻璃表面进风口安全装置1. 高温保护：由发热盘上的温度传感器时刻监控炉内温度并将温度传送给MCU控制器，当MCU监测到温度过高时，发热盘停止功率输出或者将功率降低。

2. 余热高温警示：停止使用后，加热区炉面尚有余热，余热指示灯会亮，警示请勿触摸加热区，请勿移动整机。

注意事项使用之前，为防止电击、短路或火灾，请注意下列事项：1.请勿打开，改装零件或自行修理红外炉。

2.红外炉需水平放置，四周与墙或其它物体要保留至少10cm的距离。

3.建议不要将红外炉放在金属台面上使用。

4.请勿将红外炉放在煤气灶、煤炉旁等高温环境中使用。

5.请勿用水直接冲洗机体，以免影响、破坏电气绝缘性能。

6.请勿将非烹调器具等放置在红外炉面板上，因为工作时可能会被损坏。

7.请勿在地毯或台布上使用红外炉，以免阻塞进气口，影响散热。

8.请勿将金属丝等异物插入进风口与出风口，以免触电。

9.请勿将易燃易爆物品直接或间接加热的方式使用，以免燃烧着或爆炸，引起危险。

10.烹调结束后，微晶板表面高温勿立即触摸﹐以免烫伤。

11.若电源线出现破损或炉件故障时切勿自行拆开更换，以防触电危险，应将其送到指定的特约维修店修理。

12.请勿用湿手接触电源线及插头。

13.请勿拉扯电源线的方法拔出插头。

14.请勿在儿童可接触的地方使用。

15.请勿空锅干烧。

16.如面板表面出现裂痕，应立即关掉电源停止使用并送往维修店修理。

17.在使用时请避免电源线、塑料制品或纸张靠近红外炉发热面板。

18.放置锅具前，请先将锅具底部清洗干凈，防止有异物引起燃烧。

隧道烘箱的使用说明书
隧道烘箱采用长箱体热风循环以及远红外干燥方式干进行干燥的一种烘箱。主要是为了针对产量高效率要求高的烘干干燥需求。
国内厂家引进消化国外先进技术，为药厂的水针、粉针流水线新近开发研究的新产品，适用于各种规格的安瓿瓶、西林瓶及口服液易拉瓶等玻璃容器作干燥、连续灭菌及去除热源之用。是药厂实施GMP改造必不可少的干燥灭菌设备。
4.隧道烘箱除机架外，全部采用不锈钢制作，保温材质采用来自酸铝纤维，具有保温性能好等优点。
5.可另配电控柜一台，配有电压表，电流表及数显温控仪，还设有电机调速器等电器配置，确保机器正常运转。
基本工作原理：在计算机系统的监控下，瓶子随输送带的输送依次进入隧道灭菌烘箱的预热区、高温灭菌区（温度≥5min）和低温冷却区。输送带速度无级可调，温度监控系统设置无纸或有纸记录。整个过程始终处于百级层流保护之下。
隧道烘箱加热元件安装在烘箱顶端，提高了热效率.烘箱配有电器控制柜，温度数显控制。可控制在任一恒温状态。出口处可采用和100级洁净度垂直层流的净化对物料进行冷却使物料处于严格无菌无尘状态。烘箱保温层内采用硅酸铝作为保温材料，保温性能良好。
结构：隧道烘箱是连续式烘干设备，可持续不间断地烘烤，提高产品生产效率。双边配有链条传动，解决运输过程中跑偏的现象。烘箱分段式加热，独立电箱控制、操作方便。结构主要由输送机系统与烘干炉两大部分组成。多段独立PID温度控制，炉内温度均匀。输送速度变频调速，调节自如，运行平稳，生产效率高。
使用和注意：
1.隧道烘箱传动主要采用不锈钢链条或不锈钢网带，用于不同产品生产，可根据不同要求任意调节适宜运行速度。
2.隧道烘箱电热元件采用优质乳白色石英玻璃管或远红外定向辐射器为加热元件，具有辐射系数高、能耗低、升温快、温冲小等特点。

設備操作說明書設備名稱 紅外線隧道爐設備功能 烘烤 文件編號 設備型號廠商版次A0一﹑面板介紹﹕1.電源指示﹕燈亮表示設備通電中﹐反之未通電。

2.緊停開關﹕用于緊急狀況﹐切斷工作電器電源﹐但不能切斷總電源。

3.運風開關﹕壓下后﹐指示燈亮﹐運風電機工作。

4.光控開關﹕壓下后﹐指示燈亮﹐溫控器工作并控制燈管點亮與熄滅。

5.溫度控制﹕控制并顯示隧道爐的溫度﹐分前中后三段控制的實際溫度。

6.時間控制﹕顯示現烘烤時間(從產品進入到出爐之烘烤時間)。

7.孌頻器﹕調節輸送帶的速度。

8.電流表﹕顯示每相的電流。

9.傳送帶﹕用于控制輸送帶的啟動或停止。

10.材料流出報警﹕用于提醒作業員材料已流出。

二﹑操作步驟﹕1.將設備空氣開關手柄撥到ON 位置﹐打開總電源﹐設備電源指示燈亮。

2.開機時﹐依次打開急停開關﹐先將傳送帶開關至開處﹐再壓下運風開關﹐然后壓下光控開關﹐爐腔內各指示燈點亮﹐三色指示燈經綠色指示燈亮且閃爍。

設備進入工作狀態。

3.根據所烘烤產品條件設置溫控器溫度﹕溫度調整按溫控器上的SET 鍵 SV 閃爍 用溫控器上的向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。

4.根據所需時間調整孌頻器的速度﹐以達到所需時間及產品烘烤效果。

當產品流出時三色指示燈黃色燈亮且產品警聲。

5.停機時﹐依次先壓下運風開關﹐再將傳送帶開關至關處﹐然后按下急停開關﹐機器停止工作。

三﹑機器調試步驟﹕1. 接電﹕三相四線(三相380V)﹐火線接入電源總開關﹐零線接入零線位﹐地線接入地線位。

接通電源后﹐按下運風開關﹐查看運風電機運轉方向﹐ 是否與箭頭標簽指示方向一致(從上往下看電機尾部散熱葉片)﹔反之﹐調換其中兩根火線的位置。

2. 調整輸送時間﹕該機為變頻調速機型﹐調整時間時﹐不可使變頻器低于10HZ 工作﹐否則易損壞馬達和變頻器。

根據所需時間調整變頻器。

3. 溫度設置﹕a ﹑溫度調整按溫控器上的SET SV 閃爍 用向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。

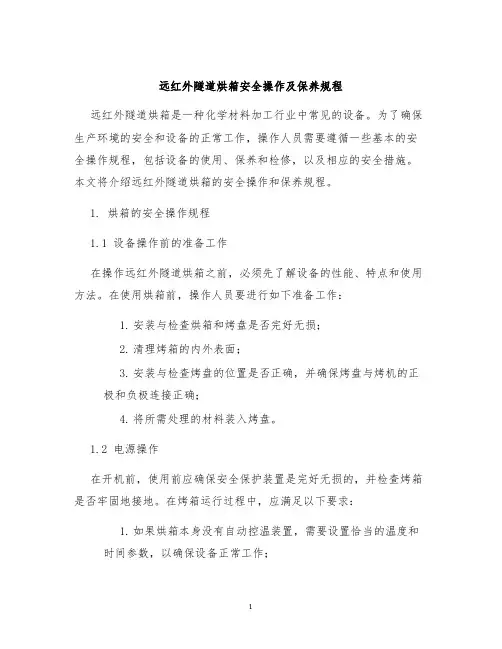

远红外隧道烘箱安全操作及保养规程远红外隧道烘箱是一种化学材料加工行业中常见的设备。

为了确保生产环境的安全和设备的正常工作，操作人员需要遵循一些基本的安全操作规程，包括设备的使用、保养和检修，以及相应的安全措施。

本文将介绍远红外隧道烘箱的安全操作和保养规程。

1. 烘箱的安全操作规程1.1 设备操作前的准备工作在操作远红外隧道烘箱之前，必须先了解设备的性能、特点和使用方法。

在使用烘箱前，操作人员要进行如下准备工作：1.安装与检查烘箱和烤盘是否完好无损；2.清理烤箱的内外表面；3.安装与检查烤盘的位置是否正确，并确保烤盘与烤机的正极和负极连接正确；4.将所需处理的材料装入烤盘。

1.2 电源操作在开机前，使用前应确保安全保护装置是完好无损的，并检查烤箱是否牢固地接地。

在烤箱运行过程中，应满足以下要求：1.如果烘箱本身没有自动控温装置，需要设置恰当的温度和时间参数，以确保设备正常工作；2.在运行过程中，操作人员必须在场，密切观察设备的运行情况，及时发现并处理异常情况；3.在清洗设备、更新材料或者检修设备之前，必须先将所有的设备电源断电；1.3 排放废气烤箱产生的废气是有害的，必须将之排放干净。

为了确保排气系统的安全和有效运行，从欧盟进口的烘箱及排气系统，需符合欧盟的安全标准。

1.在电源关闭前，首先停止所有排气活动；2.打开排气阀门；3.所有排气过滤器必须在每个处理过程结束后恰当地清洗。

1.4 操作人员的个人防护措施在操作烤箱时，操作人员需要注意自身的安全。

应该穿上必要的个人防护装备，如防护眼镜、手套、耳塞和安全鞋。

此外，操作人员应该保持注意力集中、不做决断迟疑和不严格遵守规定。

2. 保养规程在使用远红外隧道烘箱时，需要对设备进行定期的保养和检修，以确保设备的正常工作。

2.1 日常清理远红外隧道烘箱需要定期进行日常清理和保养。

清理烘箱的内、外表面，清洗流道和过滤器，确保设备正常运作。

2.2 定期检查定期检查烤盘、电线、电器接口、手柄、控制器和传感器等零部件是否正常。

隧道式烘箱安全操作及保养规程一.前言本文档旨在规范隧道式烘箱的安全操作及保养，以确保该设备能够正常工作，减少事故发生，并延长设备使用寿命。

二.安全操作规程1.使用前检查在使用设备之前，应该检查以下各项：•烤箱门是否正常关闭，并检查门胶密封是否良好；•清除烤箱内部任何物体及异味；•确保烤箱的排气通道畅通，也可在使用前进行通风操作；•检查加热系统是否正常，并测试温度控制系统。

2.操作中需要注意在使用烤箱时，注意以下几点：•烤箱运转时，应该将烤箱门关紧；•切勿在烤箱内使用易燃、易爆物品；•切勿在烤箱内使用金属制品或器具，以免造成烤箱故障；•在烤制过程中，不要直接接触烤箱内部或设备外壳以免烫伤；•烤制过程中，应常注意温度计读数，确保烘烤温度正确。

3.使用结束后在结束隧道式烘箱使用后，进行以下操作：•断开烤箱电源；•关闭烤箱门；•清理烤箱内部；•检查烤箱排气口是否清洁，通风是否畅通。

三.保养规程1.定期清洁隧道式烘箱应该定期清理，包括：•清洗烤箱内部，并移除附着物；•清理烤箱门的密封胶，确保密封性良好；•切勿使用化学物品清洁设备，以免损坏设备。

2.保养系统•定期检查电线和插头的连接是否松动；•检查压力表是否正确；•定期检查加热元件，并适时更换；•定期进行电器、电机等设备部件的清洗和维护。

四.总结本文档列出了隧道式烘箱的安全操作和保养规程。

这些规则的目的是确保隧道式烘箱设备的安全、有效性和可靠性，并延长设备的寿命。

实施这些规则需要按照生产商提供的指南进行，并进行定期维护，以确保所有的操作和保养程序的有效性和正确性。

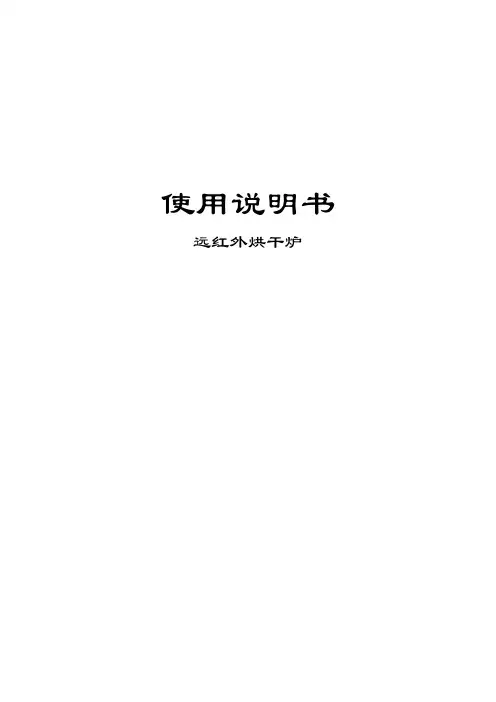

使用说明书远红外烘干炉目录一、概述二、操作说明三、安装与调试四、使用注意事项五、使用条件、六、维修与保养七、简介控温原理八、电控原理图九、接线图十、面板示意图十一、基础图一、概述远红外烘干炉具有节能、快速、无污染等特点，是一种较先进的加热烘干设备。

二、操作说明本设备有自动及手动两种控温方式，自动控温时，通过温度指示调节仪（XCT-121）上、下限的调整，可将炉温控制在给定的范围内，手动时，炉内一直全功率加热，不受仪表控制，但能显示实际炉温，指示调节仪的使用方法，详见说明书。

1、使用前应仔细检查各部件有无松动、脱落等现象，如有应及时调整。

2、各开关置于关的状态时，首先合上总电源开关Qs，这时操作柜面板上的电压表有线电压指示（380V），然后将控制电源开关SA1掷于开的位置，这时，入口、出口的温度调节仪开始工作，此时显示的是炉内加热前的实际温度，各部加热器没有工作，需出口段升温时，将手动、自动选择开关SA3掷于所需要的位置（如自动）出口段开始升温，当到恒温区时，5KM断开，4KM继续通电，只有底部加热器工作，当超温后，切断出口所有加热电源。

如炉温继续升高，延时一段时间后，接通电铃，开始报警。

温度下降后，又开始恒温区的加热过程。

当入口段升温时，先应按下风机起动按钮，风机开始运行，然后再选择入口段的手动、自动选择开关的位置，入口段才能升温，否则加热器不工作，其升温过程与出口升温过程相同，只是恒温时1KM工作。

入口、出口段，也可同时升温，升温前应按下风幕按钮，使风幕电机运转，防止热量的损失。

三、安装与调试1、烘干炉固定好后，应认真检查各部的紧固件，电器件等是否由于运输或其它原因损坏或丢失，将各部上的尘土清除干净。

2、接好电源线后，检查相间与相地之间绝缘电阻（其值应大于0.5MΩ），将炉体接上可靠地（零）线。

四、使用注意事项1、要严格按《使用说明书》程序操作，调整。

2、为防止电加热器表面温度过高，使风机的风叶变形，设置了加热与风机运行的互锁环节，只有先开风机，加热才能工作。

远红外线电烧烤炉的使用和注意事项远红外线电烤炉是效仿太阳辐射原理，由碳纤维通电后产生中波红外线（波长2-4um）直接辐射加热烤盘，不产生任何燃烧的废气和炭尘，同时也不加热空气，因此具有热效能高，环保，节能等特点。

使用说明：1：通电开机（1）使用前请检查插头与插座的接触是否良好。

（2）使用前先将水槽抽出并加入1/2的水，轻轻将水草退回原位。

（3）打开电源开关指示灯亮，烤炉开始工作。

（4）使用完毕后请及时关闭电源，以免发生危险。

2：火力调节（1）烤制食物前，转动开关旋钮至最大位置，当发热体自动出现关闭和开启时，说明温度已达到最佳的烤制温度。

（2）由于炉具变热，使用中和使用后请不要用手直接触摸。

（3）由于本烤炉具是采用钢化玻璃材料，因此在使用时请小心轻放。

注意事项：1：为保证使用安全，要求使用电源必须有接地，请单独使用10A以上的插座，切勿使用万用插座与其他电器同时使用。

2：使用时，电烤炉应水平放置，侧面背面与墙要有十公分以上的距离。

3：请勿将电烤炉摆放在瓦斯上，煤油炉旁等高危环境中使用。

4：使用时切勿触碰烤炉面板，以免高温烫伤。

5：请勿用水直接冲洗烤炉，以免发生漏电危险。

6：经常进行电烤炉的清洗，避免杂物等进去烤炉内部，影响电烤炉的正常使用，请用湿布拧干擦拭。

7：请勿让儿童单独操作，以免发生危险。

8：请不要用力冲洗烤盘，烤盘清洗时切勿使用金属丝刷，或其他硬器擦拭，以免擦伤不粘涂层。

保养方法1:清洗前请先关机，先把电源插头拔离插座，待电烤炉冷却后进行。

2：电烤炉烤盘，水槽，防护罩如有污垢请及时清洗，以免给客人带来不卫生的感觉。

3：在清洗烤盘时，请勿使用钢丝球或铜刷等坚硬物体进行刷洗，以免损坏烤盘表面涂层。

4：长时间不用，请待电源插头拔离开关，并注意做好炉子防尘护理。

故障排除一：设备不启动分析原因1：电源保险丝断处理办法：更换保险丝2：电源插头未插入电源插座处理办法：将插头插入电源插座3：碳纤维管断裂处理办法：更换碳纤维管二：工作中途停止分析原因1：电源保险丝断处理办法：更换保险丝2：碳纤维管断裂处理办法：更换碳纤维管3：碳纤维管断烧断处理办法：更换碳纤维管。

红外线电烤炉使用说明书Infrared Electric BBQInstruction Manual非常感谢购买红外线电烤炉产品。

使用前请详细阅读本说明书。

说明书请妥为保管。

Thank you for the infrared BBQ purchase.Please read the instruction carefully before using. Please make the manual safekeep.产品简介 Product instruction ………………安装说明 Installation instruction ………使用说明 Usage instruction …………………注意事项 Notes …………………………………清洁保养 Maintenance ………………目录Contents1-23-67-8910产品简介Brief introduction零部件名称: Components炉盖 Cover烤盘 Baking tray水盘 Water tray炉体 Body 故障处理Attention故障代码AttentionE1 热电偶没有插好E2 主板上热电偶插口损坏The thermocouple is damaged onthe mainboardE3 热电偶损坏The thermocouple is damagedE4主板温度过高Too hot for the mainboardE5 主板上传感器损坏the sensor on the mainboard is damaged.E6主板上传感器损坏或风扇吸风口堵塞The sensor on the mainboard isdamaged or the fan is blockedE9The thermocouple is not plugged in故障代码Fault Code解决方法Solution插好主板上脱落的热电偶插头Plug the thermocouple which plugsoff the mainboard更换主板Replace the mainboard更换热电偶Replace the thermocouple1.查看控制器底部风扇的进风口和出风口是否被堵塞。

保养： 保养：
红外线燃烧板应保持干燥、清洁，防止火孔堵塞。如有堵塞，应仔细进行清理、疏通。 红外线燃烧板可用毛刷子轻刷，请勿使用金属刷 请勿使用金属刷，以免损坏红外线燃烧板。 请勿使用金属刷 保养工作应在置凉后进行。烤盆上的油渍可用洗涤剂洗去。 请注意烤炉外表面清洗的使用用具，请使用湿布清洗。 五、一般故障及排除方法
使用注意事项： 使用注意事项：
1、气源请使用外包装箱上标明的适用气源。 2、请定时转动食物。 3、食物之油渍滴在红外线燃烧板上会有火焰，属于正常现象。 4、使用中烤炉外壁有高温，应远离易燃物体。 5、小孩使用时应有大人陪同。 6、使用完后放到小孩不能碰到的地方置凉。 7、如在室内使用本产品的时候，室温会升高，请注意保持室内通风。
二、红外线烧烤炉独特的优点
1、红外线燃烧板不怕风吹，不怕水、汤等溅洒，使用更加安全可靠。 2、产生的红外线有一定的穿透力，食物更易熟透，更快烤出美味食物。 3、拥有电的环保作用，但比用电更加省钱；拥有炭烤的风味，而比用炭烤更加 卫生、美味。 经有关权威专家评定：红外线烧烤炉不单具有以上优点，同时烧烤出来的食物对人体无害。 能抑制致癌物质基础（Nox）排放，一氧化碳（CO）仅为0.008%（国际标准为0.05），对人更健 康，烤也烤出真滋味。
三、红外线小知识
红外线的波长位于可见光与无线电波之间，适量的照射不但对人体无不记影响，而且具有 一定的保健治疗作用，在医疗上使用的红外线治疗仪就是利用线外线的这种作用而制成的。拥 有成熟红外线技术的广州南枫厨具有限公司已经利用此项技术推出了家用红外线燃气灶系列产 品，深受广大消费者的欢迎。
四、红外线烧烤炉的使用与保养
双威红外线烧烤炉保修卡
购买商号 产品型号 维修日期 维修换件记录 维修员 购买日期

LOGO
隧道式远红外线烤炉
申请人：xxx
-
1 2 3
4
1
Part 1
引言
引言
隧道式远红外线烤炉是一 种现代化的食品加工设备， 广泛应用于烤制各种食品
这种烤炉不仅提高了生产 效率，而且能保证食物的 口感和品质
12
+
34
它的工作原理主要依赖于 远红外线的辐射来进行加 热，使得食物能够在短时 间内均匀且快速地被烤熟
3
易于控制：现代的隧道式远红外线烤炉通常都配备了先进的控制系统，使用户可以方便地 调整温度、速度和时间等参数。这不仅提高了设备的灵活性，也使得操作更为简便
4
多功能性：由于远红外线烤炉能够直接作用于各种食物，因此它可以用来烤制各种类型的食 品，如肉类、海鲜、蔬菜等。这使得它在餐饮业和食品加工行业中具有广泛的应用前景
工业生产：在一些工业生产过程中，隧道式远红外线烤炉也被用来进行加热和干燥操 作。例如，它可以用来干燥涂料、固化塑料等
应用场景
总的来说，隧道式远红 外线烤炉是一种高效、 节能、环保且功能多样
的食品加工设备
随着科技的不断进步和 应用领域的扩大，它将 在未来的食品加工行业 中发挥更加重要的作用
-
Thanks 谢谢观看 xxx
特点与优势
高效快速：由于远红外线的辐射加热方式能够快速传递热量，使得食物能够在短时间内均匀
1
地被烤熟。这不仅提高了生产效率，也确保了食物的口感和品质
2
节能环保：与传统的烤炉相比，隧道式远红外线烤炉的能源利用率更高，因为它直接作用 于食物而不是周围的空气。此外，由于它不依赖于火焰，因此不会产生有害的废气或烟尘
工作原理
➢ 在烤炉内部，通常会安装 若干个红外灯，这些灯发 射出远红外线并直接照射 到食物上。由于远红外线 的波长与水分子和脂肪分 子的共振频率相匹配，所 以它们可以更有效地吸收 这些红外线，并将其转化 为热能

隧道炉操作说明一、操作流程：→→→↓←←←二、操作步骤：1. 经开机前检查，（详见：注意事项的a和b）确认无异常后，合上控制箱电源开关，然后依次开启排风电机搅拌电机灯管以及输送电机；2. 查看温控仪上的温度给定值是否与代烤产品所需的温度值相符，如果不相符，必须重新输入给定值。

3. 开启调速器，查看输送带速度，其设定的速度是否与烤干时间相符，计算方法为：有效烘烤长度/{（1400/50）*设定频率/减速比率1000*传动比率（1/1.6）*主传动周长348}此计算结果值为在设定频率下，运转完有效烘烤段所需时间（分钟）调速控制器的调速范围是：low：7cm/min-high：30cm/min，以此为参考，根据传送带实际长度来计算并设定传送带速度。

4.待输送速度与温控显示正常后，方可依次将代烤产品放置在烤炉进料口处，由其自行流进炉内进行烘烤。

5.烤完产品后的停机，依次开关灯管、搅拌电机、排风电机以及输送电机，最后断开电流开关。

※以上参数设定后，不要随便更改调整，如果下次烤的是同样的产品，则可待炉内温度正常后直接进行烘烤作业，无需在做更改设定。

三、注意事项1）.代烤产品进入烘烤之前必须完成以下操作：a检查烤炉内及传送带两端是否有异物，如果有，首先要清除掉，以免影响烤炉正常运行；b检查电源，确认电源正常后方可开机；c开机后观察整机运行，若有异常或故障，必须停机检查，确认故障排除后方可开机；d检查烤炉炉温是否正常以及温度设定是否与待烤产品需烤温度相符，确认炉温正常后方可进行烘烤作业；e检查和设定输送速度使其运行速度与烤干速度相符；f在烘烤作业过程中，要定时检查炉温，确保温度稳定正常；G产品烘烤完刚流出来时，产品温度较高，小心烫伤，待其冷却后再进行下一步工作。

2）.当烘烤凡立水时，为确保安全运行及烘烤质量，排风电机必须正常开启，排风电机没有开启之前不允许进行凡立水的烘！3）.关机时，要把控制箱电源开关断开；4）.注意保持灯管和反射罩的清洁，做到定期保养清理，清洗灯管时，必须用棉花或海绵沾上酒精轻轻擦拭。

隧道烤箱操作规章制度内容第一章绪论第一条目的和依据为规范隧道烤箱的安全操作，保障生产秩序，保障人员安全，根据国家有关法律法规，结合生产实际，制定本规章制度。

第二条适用范围本规章制度适用于隧道烤箱的操作人员，包括管理人员和操作工人。

第二章隧道烤箱基本要求第三条隧道烤箱的安装1. 隧道烤箱应安装在平整、通风良好的场地上。

2. 隧道烤箱的固定应符合国家相关标准，确保安全。

3. 隧道烤箱周围要清洁整洁，杂物堆放四周。

第四条隧道烤箱的操作1. 操作人员应在经过培训后方能操作隧道烤箱。

2. 操作人员应穿戴劳动防护用品，保护好头部、手部、脚部等部位。

3. 操作人员应注意隧道烤箱的工作状态，及时发现问题并处理。

4. 操作人员应遵守操作规程，服从指挥，确保操作安全。

第五条隧道烤箱的维护1. 定期对隧道烤箱进行保养，清洁和润滑。

2. 定期检查隧道烤箱的电气设备，确保安全使用。

3. 发现问题要及时维修，不得擅自操作。

第六条隧道烤箱的关停1. 隧道烤箱在非生产时应关停，节约能源。

2. 隧道烤箱在停止使用时，应做好安全隔离，确保安全。

第七条隧道烤箱运输1. 隧道烤箱在运输过程中应注意防止损坏，保证安全。

2. 隧道烤箱的卸载和装载应由专业人员操作。

第八条隧道烤箱的废弃1. 隧道烤箱废弃时应做好处理，不得乱丢乱放。

2. 隧道烤箱废弃时应符合国家相关规定。

第三章隧道烤箱的安全措施第九条火灾安全1. 隧道烤箱操作期间严禁吸烟，禁止使用易燃物品。

2. 隧道烤箱周围应设有灭火器具，以备突发火灾。

3. 发现火灾时，应立即按照规定的程序进行灭火。

第十条电气安全1. 隧道烤箱的电气设备要定期检查，确保安全。

2. 禁止私拉乱接电线，电缆。

3. 发现电气设备问题要立即停止使用，并报告维修。

第十一条人身安全1. 操作人员应注意个人防护，在操作时应保护好手脚等关键部位。

2. 禁止未经培训的人员擅自操作隧道烤箱。

3. 发现安全隐患要立即上报，及时处理。

3.2 开始作业，接通电源，打开电热开关，根据产品作业需要设定温度（ABS和Tritan料产品设定40~60℃，PP料产品设定60~80℃）、设定最高报警温度，设定传送速度。待温度达到设定温度后，将产品送入隧道烤炉工作区域内，从感应开关对面开始摆货，每排的最后一个放置在感应开关前，流水线会自动启动前移，送入隧道炉中烘烤产品。
5.2 定时检查电源线路完好，检查升温和传送正常。
6. 相关表单
无
编制： 审核： 批准：
辉伦公司
隧道烤炉标准工作指引
文件编号：HL-WI-E-15
制定部门：工程部
制作时间：2014.08.27
文件版本：A/0
1. 目的：
正确操作隧道烤炉以确保产品质量满足要求与对设备保养，延长寿命及确保安全使用。
2. 范围：
辉伦公司所有隧道烤炉都适用。
3. 操作说明：
3.1 首先检查插头电源线完好，无外露铜线；检查隧道烤炉加热状态正常。
3.4 作业结束后，关闭电源，等炉子温度降下来，再将隧道烤炉擦拭干净，放回指定区域。
3.5 当有异常发生时，按下急停开关并及时汇报上级，通知专人维修。
4. 安全操作注意事项
4.1 作业时注意安全，使用的时候不可以放手到工作区域，以免烫伤。
4.2 非专业人员不可以私自拆开机台。
5. 设备保养
5.1隧道烤炉使用结束后Байду номын сангаас关闭电源，等炉子温度降下来，再将其擦拭干净。
