钢结构之悬索结构的应用

双曲面双层悬索结构在中心常设有—内环梁，这 种内环梁受力复杂，而且需要较多的钢材受力和 用作扣件，成都市城北体育馆采用了无拉环的圆 形双层悬索结构，将上述中心环由受拉环改为构 造环．它不是将钢索锚固在中心环上，而是将钢 索绕过中心环，从而避免了使中心环受拉，钢索 的布置如图9—17所示。 双层辐射索系经常用于圆形建筑平面，也可采 用椭圆形，正多边形或扁多边形平面。



3．适应性强，造型美观。悬索结构适应于各种建筑平面 和外形轮廊。利用曲线索，采用不同的支承形式，可方便 地创造出各种新颖独特的建筑造型，是建筑师们乐于采用 的一种结构形式。 4．与桁架、刚架、拱和网架等常规结构相比，悬索结 构的工作性能有以下特点： (1)悬索的荷载与位移、荷载与索力的关系曲线呈非线性， 是动态变化的，计算悬索要采用几何非线性理论。 (2)悬索是一种可变体系，其平衡形式随荷载分布方式而 变化。悬索抵抗机构性位移的能力就是悬索的形状稳定性， 它与悬索的张紧程度有关。为使悬索结构具有足够的形状 稳定性，应在悬索体系内建立适当的预应力，使悬索绷紧。



双层悬索体系按屋面几何形状的不同也有 单曲面双层拉索体系和双曲面双层拉索体 系两类。 双层悬索体系也乘双层平行索系。常用 于矩形平面的单跨或多跨建筑．如图9—13 所示。

承重索的垂度一般取跨度的1/15~1/20，稳 定索的拱度则取/20~l/25。与单层悬索体系 一样，双层索系两端也必须锚固在侧边构 件上，或通过锚索固定在基础上。
1．单曲面单层拉索体系

单曲面单层拉索体系也称单层平行索系。 它由许多平行的单根拉索组成。屋盖表面 为筒状凹面。需从两端山墙排水，如图9-4 所示。

拉索两端的支点可以是等高的，也可以是 不等高的；拉索可以是单跨的，也可以是 多跨连续的，单曲面单层拉索体系的优点 是传力明确，构造简单；缺点是屋面稳定 性差，抗风(上吸力)能力小，索的水平拉力 不能在上部结构实现自干衡。必须通过适 当的形式传至基础。

钢索固定于倾斜的悬臂柱顶，利用倾斜柱的自 重来平衡钢索的水平力。
华盛顿国际航空港大厅
（6）利用框架来平衡
框架结构具有较强的抗水平力的能力，可利 用单独框架来平衡水平拉力引起的倾覆力矩，也 可利用框架加倾斜柱来平衡覆力矩。
德国法兰克福机场5号双跨飞机库
也是国外应用单曲面单层悬索结构, 每跨由10个长135m、 宽7.5m、厚8.6cm的预应力混凝土悬索带组成, 每带净距3m, 其间设置采光带。 索带两端悬挂在34m高的钢筋混凝土格构式墩座上, 中间则 支承在跨度为78m的箱形截面大梁上。 在跨中最低处, 将2.2m宽的悬索带连成整体, 做成有组织排水 为控制屋面的竖向变形, 在板带中还设置了水平拉索。

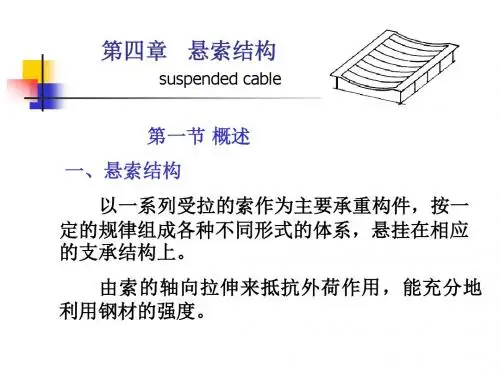

第四章 悬索结构
suspended cable
第一节 概述 一、悬索结构 以一系列受拉的索作为主要承重构件，按一 定的规律组成各种不同形式的体系，悬挂在相应 的支承结构上。 由索的轴向拉伸来抵抗外荷作用，能充分地 利用钢材的强度。
1) 单纯的悬索结构必须受水平拉力支持才能成立。 结构设计中,端点如何承受水平应力是一个主要问题。
美国耶鲁大学冰球场
由两个水平拱和一个垂直的中央拱组成。
在中央拱到两边看台后的水平拱间架设一群 承重索，承重索的水平拉力在中央拱中平衡。
两侧荷载不同时，两侧的钢索会发生变位。
1988年 四川体育馆
双中央拱可增强拱的面外刚度，以抵抗屋面非对 称荷载。
四川省体育馆
日本岩手县体育馆
（5） 利用悬臂柱
（3）采用横向加劲构件
设置横向加劲梁或加劲桁架，使原来单独工作的 悬索连接成整体，在集中力和不均匀荷载作用下，荷 载能重新分配，让更多的索参加工作。
安徽省体育馆
桁架加劲的单曲面悬索结构

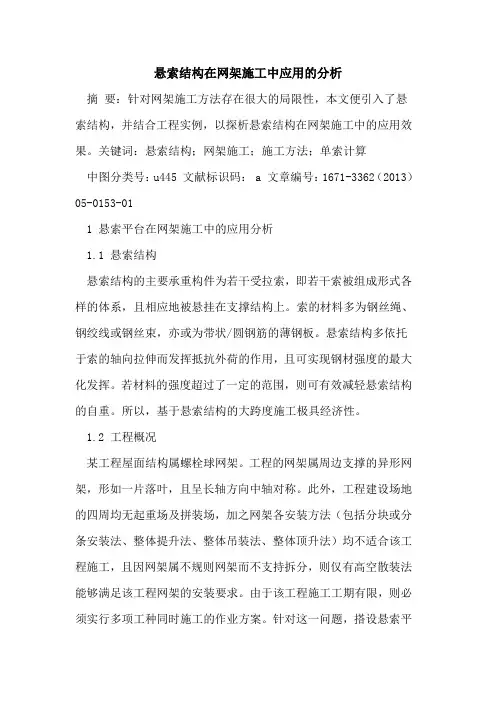

悬索结构在网架施工中应用的分析摘要：针对网架施工方法存在很大的局限性，本文便引入了悬索结构，并结合工程实例，以探析悬索结构在网架施工中的应用效果。

关键词：悬索结构；网架施工；施工方法；单索计算中图分类号：u445 文献标识码： a 文章编号：1671-3362（2013）05-0153-011 悬索平台在网架施工中的应用分析1.1 悬索结构悬索结构的主要承重构件为若干受拉索，即若干索被组成形式各样的体系，且相应地被悬挂在支撑结构上。

索的材料多为钢丝绳、钢绞线或钢丝束，亦或为带状/圆钢筋的薄钢板。

悬索结构多依托于索的轴向拉伸而发挥抵抗外荷的作用，且可实现钢材强度的最大化发挥。

若材料的强度超过了一定的范围，则可有效减轻悬索结构的自重。

所以，基于悬索结构的大跨度施工极具经济性。

1.2 工程概况某工程屋面结构属螺栓球网架。

工程的网架属周边支撑的异形网架，形如一片落叶，且呈长轴方向中轴对称。

此外，工程建设场地的四周均无起重场及拼装场，加之网架各安装方法（包括分块或分条安装法、整体提升法、整体吊装法、整体顶升法）均不适合该工程施工，且因网架属不规则网架而不支持拆分，则仅有高空散装法能够满足该工程网架的安装要求。

由于该工程施工工期有限，则必须实行多项工种同时施工的作业方案。

针对这一问题，搭设悬索平台是确保工程顺利完工的有效途径。

1.3 悬索平台的设计与安装就该工程悬索平台而言，其结构以为网架安装搭设一个施工平台为主，则该悬索结构的设计及施工相对更简单，即仅需对网架施工的方便性及安全性加以适当的考虑。

在设计工程悬索平台时，仅需对悬索的施工荷载予以考虑，则其主索及副索受力。

本工程有关技术参数的计算主要基于单索计算理论，即明确主、副索的材料及直径。

针对索直径的确定方式，可通过计算索的水平拉力得以实现，而索的水平拉力的计算应依靠单索的平衡方程式（由索的材料满足虎克定律及索的柔性推导而来）。

由以下条件或假设：本悬索结构上的竖向荷载均顺着跨度均匀布置；当工程网架跨中垂直度fmax属于一个定值，则该工程的网架施工最为方便，即假设：若x取1/2，则z取c/2+f（c由边界条件引出，且满足：若x=1，则z=c）。

悬索结构
悬索结构，是⽐较理想的⼤跨度结构形式之⼀，在桥梁中被⼴泛应⽤。

⽬前，悬索屋盖结构的跨度已达160m，主要⽤于体育馆、展览馆中。

悬索结构的主要承重构件是受拉的钢索，钢索是⽤⾼强度钢绞线或钢丝绳制成。

1）悬索结构的受⼒特点
悬索结构包括三部分：索、边缘构件和下部⽀承结构。

索⾮常柔软，其抗弯刚度忽略不计。

索的形状随荷载性质⽽变。

索是中⼼受拉构件，既⽆弯矩也⽆剪⼒。

⽔平反⼒为H，⽅向是向外的。

索的拉⼒取决于跨中的垂度，，垂度越⼩拉⼒越⼤。

索的垂度⼀般为跨度的1／30.索的合理轴线形状随荷载的作⽤⽅式⽽变化。

2）悬索的类型及实例
悬索结构可分为单曲⾯与双曲⾯两类。

单曲拉索体系构造简单，屋⾯稳定性差。

双曲拉索体系，它由承重索和稳定索组成。

⽀承结构可以有很多种，如框架、拱等。

北京⼯⼈体育馆，为圆形悬索结构，可容纳15000名观众。

⽐赛⼤厅直径94m，周围为四层框架结构，宽7．5m，主要为附属⽤房及休息廊。
