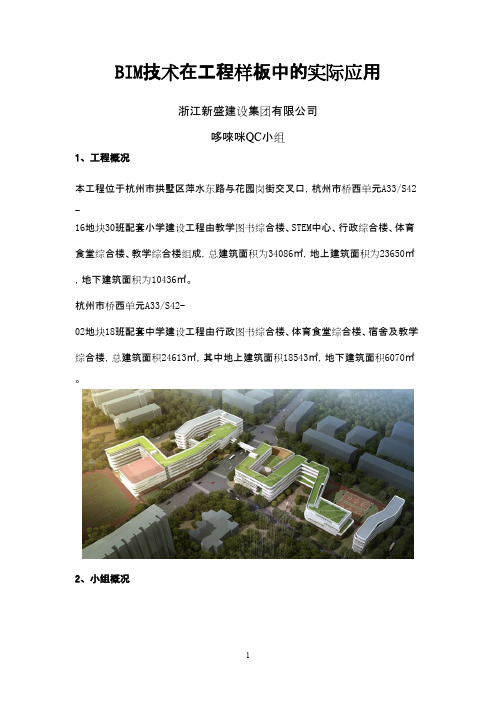

QC成果-BIM技术在工程样板中的实际应用-浙江新盛
BIM技术在工程样板中的实际应用浙江新盛建设集团有限公司哆唻咪QC小组1、工程概况本工程位于杭州市拱墅区萍水东路与花园岗街交叉口，杭州市桥西单元A33/S42 -16地块30班配套小学建设工程由教学图书综合楼、STEM中心、行政综合楼、体育食堂综合楼、教学综合楼组成，总建筑面积为34086㎡，地上建筑面积为23650㎡，地下建筑面积为10436㎡。
杭州市桥西单元A33/S42-02地块18班配套中学建设工程由行政图书综合楼、体育食堂综合楼、宿舍及教学综合楼，总建筑面积24613㎡，其中地上建筑面积18543㎡，地下建筑面积6070㎡。
2、小组概况小组活动情况表表一小组概况表表二小组名称哆唻咪QC小组课题名称BIM技术在工程样板中的实际应用活动时间：2016.3-2016.6小组人数12活动频率每月四次课题类型创新型平均年龄40.3小组注册时间2016.3.1小组注册编号ZJXS-QC-2016-01课题注册时间2016.3.1课题注册编号ZJXS-QCKT-2016-01序号姓名性别年龄文化程度组内职务岗位/技术职称TQM教育1洪建江男49本科组员项目经理/高级工程师2朱仁奎男53本科组员技术负责人/高级工程师3童国军男35本科组员施工员/工程师4张维榜男33本科组员BIM技术员/工程师5来剑航男30本科组员施工员/助理工程师6朱斌男28本科组员材料员/助理工程师7曾浩男26本科组员BIM技术员/助理工程师人均40小时以上成立日期2016.3.1注册日期2016.3.1活动日期2016.3-2016.6注册号ZJXS-QC-2016-01活动频率每月四次活动次数12小组类型创新型成员参与活动100%小组成员12人QC活动时间人均40小时8朱仁祥男48大专组员安全员9钱狄武男48大专组员质检员10范光辉男47高中组员钢筋组组长11李启发男40高中组员木工组组长12刘伟国男46本科顾问公司总工/高级工程师制表人：曾浩制表日期：2016.3.23、选题理由及课题选择选题理由行业规则：工程样板先行有利于对工程施工重要工序，关键环节的质量控制，消除工程质量通病，减少投诉，提高工程质量的整体水平。

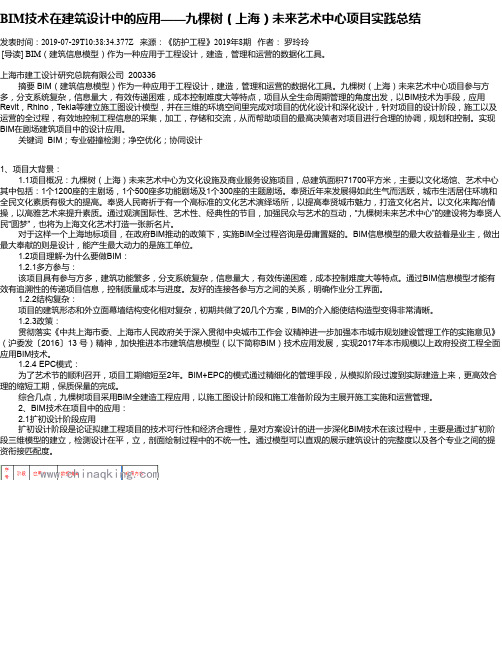

BIM技术在建筑设计中的应用——九棵树(上海)未来艺术中心项目实践总结
BIM技术在建筑设计中的应用——九棵树（上海）未来艺术中心项目实践总结发表时间：2019-07-29T10:38:34.377Z 来源：《防护工程》2019年8期作者：罗玲玲[导读] BIM（建筑信息模型）作为一种应用于工程设计，建造，管理和运营的数据化工具。
上海市建工设计研究总院有限公司 200336 摘要 BIM（建筑信息模型）作为一种应用于工程设计，建造，管理和运营的数据化工具。
九棵树（上海）未来艺术中心项目参与方多，分支系统复杂，信息量大，有效传递困难，成本控制难度大等特点，项目从全生命周期管理的角度出发，以BIM技术为手段，应用Revit，Rhino，Tekla等建立施工图设计模型，并在三维的环境空间里完成对项目的优化设计和深化设计，针对项目的设计阶段，施工以及运营的全过程，有效地控制工程信息的采集，加工，存储和交流，从而帮助项目的最高决策者对项目进行合理的协调，规划和控制。
实现BIM在剧场建筑项目中的设计应用。
关键词 BIM；专业碰撞检测；净空优化；协同设计1、项目大背景： 1.1项目概况：九棵树（上海）未来艺术中心为文化设施及商业服务设施项目，总建筑面积71700平方米，主要以文化场馆、艺术中心其中包括：1个1200座的主剧场，1个500座多功能剧场及1个300座的主题剧场。
奉贤近年来发展得如此生气而活跃，城市生活居住环境和全民文化素质有极大的提高。
奉贤人民寄祈于有一个高标准的文化艺术演绎场所，以提高奉贤城市魅力，打造文化名片。
以文化来陶冶情操，以高雅艺术来提升素质。
通过观演国际性、艺术性、经典性的节目，加强民众与艺术的互动，“九棵树未来艺术中心”的建设将为奉贤人民“圆梦”，也将为上海文化艺术打造一张新名片。
对于这样一个上海地标项目，在政府BIM推动的政策下，实施BIM全过程咨询是毋庸置疑的。
BIM信息模型的最大收益着是业主，做出最大奉献的则是设计，能产生最大动力的是施工单位。
1.2项目理解-为什么要做BIM： 1.2.1多方参与：该项目具有参与方多，建筑功能繁多，分支系统复杂，信息量大，有效传递困难，成本控制难度大等特点。

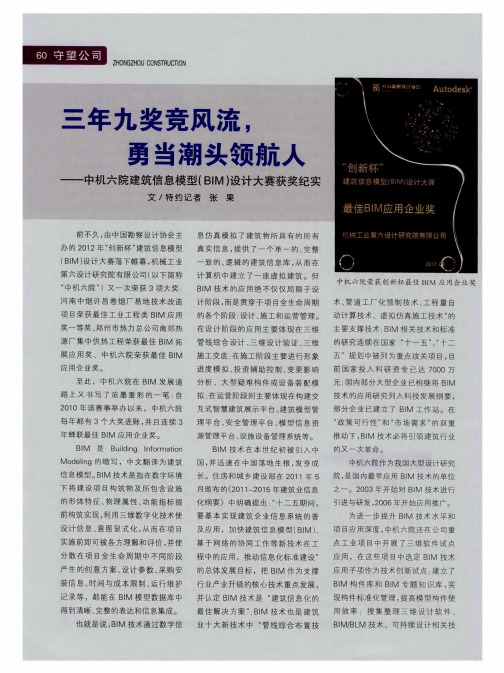

三年九奖竞风流,勇当潮头领航人——中机六院建筑信息模型(BIM)设计大赛获奖纪实
计 图纸 与咨 询服 务 的设计 产 品模 式 ， 让 三 维设 计 和设 计 院传 统 的咨询 、 设 计、 总承 包 、 项 目管理 业 务 交 叉 融合 ，
届参赛 的杜旭 说 ； “ 我 们在 河南 中烟许 昌卷烟 厂 易地 技术 改造项 目中根据 以 前 的经验 积累 ， 将Ｂ Ｉ Ｍ 技术做 得 更深
Ｂ Ｉ Ｍ技术 ， 并且我们 的应用很多都是
采用ｌ ａ 己开发 的软件 平 台 ，这是 我们
获奖的重要原因。 ” 连续两届参赛的团
队成 员刘 丽莎说 ： “ 以前 我们做 噪音 分 析 时 更多 的是分析 外部环 境对 我们 所 做 项 目的影 响 ，现 在我们 更重视 分 析
年 ，中 机 六 院凭 借 Ｂ ｌ Ｍ 技术 击败 了
法 国达 索、微 软 等 国际 知 名 企业 ， 中
进 行 数据 集成 与 一体 化 管理 ， 使 绿 色 建筑 相 关 设计 与 评 估 更 高 效 、更 智
标 了 目前 国 内 制造 业 最 大 的 三 维 工
厂 信 息模 型 项 目— — 浙 江 中烟 工 业
产生了新的产品服务模式。
多年 的努 力终 于 开花 结 果 ， ２ ０ ０ ９
了， 我们会根据市场和业主的需求 ， 来
进行 更多 的创 新 ， 更好地 应 用 Ｂ Ｉ Ｍ 技 材 料 信 息 以 及 设 备 等相 关数 据 信 息 术为项 目的全 生命 周期服务 。 ” 团队成
员冯卫 闯说 。
公 司杭 州 制造部 。
正 是 凭 借 在 这 一 项 目上 的 Ｂ ｌ Ｍ
真模拟手段在规划、 设计、 施工、 运营
各 阶段 对 建 筑 进 行 定 性 和 定 量 的分 析， 让 建筑 性 能更合 理 、 更优 化 。Ｂ Ｉ Ｍ 技 术让 绿 色建筑 步入 了新 时代 。
发挥会展磁吸效应 提升城市“窗口”形象 杭州国际博览中心擘画发展新蓝图
发挥会展磁吸效应提升城市“窗口”形象杭州国际博览中心
擘画发展新蓝图
蔡小飞
【期刊名称】《中国会展》
【年(卷),期】2022()15
【摘要】“杭州国际博览中心很新潮么,吃喝玩乐可以搞出这么多花样儿。
”“以前只知道逛逛展会,现在亚运壁球场馆也开放了,要专门花个半天去荡荡了。
”……这个夏天,打卡杭州国际博览中心(以下简称“杭博”),成为了市民朋友的游玩新选择。
这里有门店造型新颖、美食种类丰富的美食廊;这里有各种潮玩集聚的“杭博·希客”文创品店;这里有已对外开放的国博壁球馆;这里有亚洲面积TOP级、四季景色怡人的空中花园,以及城市热门旅游景点--G20杭州峰会体验馆……
【总页数】3页(P90-92)
【作者】蔡小飞
【作者单位】不详
【正文语种】中文
【中图分类】F42
【相关文献】
1.浅谈城市会展中心规划设计发展需求--以南京国际博览中心为例
2.广西电网调度中心：坚持“三转三化两提升”擘画“十三五”创先发展新蓝图
3.会展业经济拉
动效应的实证研究——以上海新国际博览中心为例4.杭州国际博览中心:开启会展新未来5.坚守初心真抓实干以完善信贷资产流转市场擘画中心发展新蓝图
因版权原因，仅展示原文概要，查看原文内容请购买。
BIM技术在国家会展中心_上海_幕墙工程中的应用_王孝俊
南入口幕墙为点式玻璃幕墙，龙骨为鱼腹式钢 结构， 这就对龙骨下料加工图的准确性带来了难 度；对现场施工提出了更高的要求。 常规的二维制
图 ４ ＢＩＭ 模型图与三维模拟图相结合
图很难满足工期、 难度的要求， 经讨论决定采用
BIM 技术进行三维建模。 设计人员决定采用犀牛软
件进行三维建模、划分幕墙表面分格，进行三维定
·上海建设科技 2015 年 第 5 期·
施工技术
ＢＩＭ 技术在国家会展 中心（ 上海） 幕墙工程 中的应用
王孝俊 吉乃木沙 龚永全
上海中建八局装饰有限责任公司
摘 要 在国家会展中心（ 上海） 幕墙工程中，传统的二维图已经无法满足设计方案、放线定位、材 料下单等复杂要求，需要借助 ＢＩＭ 三维建模软件，以实现工程的 ＢＩＭ 施工管理体系。 通过国家会 展中心幕墙施工实例，介绍了 ＢＩＭ 技术在幕墙面板划分、材料下单、避免与土建碰撞等方面无可 替代的精准作用。 关键词 国家会展中心（ 上海） 幕墙 ＢＩＭ 三维建模
C3- 3.9℃ 左侧墙深孔平均温度 - 14.3℃ 冻结孔 - 30℃
图 ６ 冻土帷幕厚度推算
起到了监控作用。 了解施工对周边环境的影响情 况，通过获得的综合信息，为优化和合理组织施工 提供可靠信息，并指导后续施工。 ４ 结语
实现了实时监测、分析、报警的冻结法工程信 息化施工的要求，确保施工安全，能够及时、准确、
- 34-
（ 2） 幕墙施工前配合土建进行埋件预留 工作 ， 其直接关系到幕墙施工的准确性。通过 BIM 模型与 土建 BIM 模型合并，核对现场预埋是否符合幕墙施 工的要求；通过 BIM 技术进行预留、预埋图纸的设 计，交付土建用于预留、预埋施工。
（ 3） 本工程幕墙造型复杂、施工区域大、幕墙系 统种类多，根据现场提供的返尺标注，产生大小横 竖不同尺寸，在幕墙平面图和立面图上对幕墙板块 进行面板分格板的划分。
BIM技术在杭州国际博览中心的应用纪实
BIM技术在杭州国际博览中⼼的应⽤纪实BIM技术在杭州国际博览中⼼的应⽤纪实⼯程概况杭州国际博览中⼼是杭州奥体博览城重要的组成部分，位于杭州萧⼭区青年路与滨江⼆路的交叉⼝，它是以会展中⼼为主，兼顾商业、办公、休闲为⼀体的⼤型城市综合体。
杭州国际博览中⼼将是未来杭州最⼤会展中⼼，钱塘江南岸的“新地标”。
国际博览中⼼总建筑⾯积约84万平⽶，按照满⾜APEC、达沃斯等⾼标准国际会议要求打造，展览部分由7500个国际标准展位，上盖物业有三座塔楼为办公物业和酒店，总规模6万平⽶的屋顶花园结合城市客厅将成为钱塘江畔⼜⼀亮丽风景。
本⼯程分为五⼤功能分区，分别为：会展中⼼、上盖物业、屋顶花园、地下商业、地下车库及机房。
五⼤功能分区各⾃为相对独⽴的功能系统（机电系统各⾃相对独⽴）。
功能上可根据具体使⽤情况进⾏组合。
裙房部分⾼度为44.15m，塔楼部分为99.95m。
建筑防⽕类型为⼀类，耐⽕等级为⼀级，⼈防⼯程为六级，平战结合。
BIM技术在杭州国际博览中⼼项⽬中的应⽤⾸先，在施⼯之前利⽤鲁班软件将杭州国际博览中⼼进⾏建模，正常⼿⼯计算需3⼈20天，共计60个⼯作⽇，⽽运⽤鲁班软件建模，三个⼈7天，完成所有⼯作内容，共计21个⼯⽇。
在保证⼯作质量的前提下⼤⼤的提⾼了⼯作效率。
消防电梯排涝泵统计信息1.采购计划以及限额领料的管控处理限额领料是材料消耗成本事前控制重要⼿段，是项⽬成本控制中⾮常重要的管理⼯具。
BIM创建后，可以快速、准确的获取任意部分的安装⼯程量，为采购和领料随时提供准确的数据⽀撑。
例如，需要统计下消防电梯排涝泵采购的数量，只需在鲁班安装软件完成的BIM模型中点击同类构件，软件会⾃动搜索统计构件个数，同时还可以显⽰截⽌阀的规格、型号等相关信息。
通过三维虚拟技术，可以真正实现在施⼯过程中的采购计划及限额领料，从⽽减少项⽬资⾦风险，提⾼项⽬利润。
2.三算对⽐成本管理核⼼能⼒是实时三算（设计概算、施⼯图预算、竣⼯决算）对⽐分析。
BIM技术在幕墙碰撞检测中的应用研究—以杭州近江四合一项目幕墙工程为例
BIM技术在幕墙碰撞检测中的应用研究—以杭州近江四合一项目幕墙工程为例摘要：幕墙是现代大型和高层建筑常用的带有装饰效果的建筑外墙构造，幕墙主要通过其特有的连接件固定于主体结构或主体钢结构上，那么也势必会存在幕墙与主体结构的一些碰撞，导致幕墙无法正常安装。
幕墙施工单位在前期设计阶段若依靠普通二维设计软件，或依靠施工者的直觉想象，很难准确的确定幕墙表皮与主体结构间的相对关系，特别是安装空间方面的问题，表现为后期安装时幕墙表皮与主体结构发生干涉。
所以在此阶段应通过建立幕墙模型，将幕墙表皮与主体结构进行合模，以发现相互干涉部位。
利用BIM插件进行统一分析，以便找出在考虑结构误差、幕墙必要的安装空间后，仍与幕墙表皮发生干涉的主体结构部位。
那么本文从杭州近江四合一项目幕墙工程入手，通过BIM技术对幕墙与主体钢结构的碰撞做相关分析和研究。
关键词：幕墙工程、犀牛（Rhino）、BIM技术、碰撞检测引言近年来，在建筑领域，对于建筑的外观造型追求越来越多，越来越多的国内外建筑师设计出造型复杂以及具有特色的建筑造型。
但是很多建筑在设计或者施工时难免会遇到建筑外墙构造与主体结构存在碰撞，主要是因为幕墙造型复杂而导致建筑师以及主体结构设计单位未考虑到那么全面，所以这些造型复杂、以及具有特色的表达令幕墙施工单位很是头疼。
犀牛软件名字Rhino，它具备有比传统CAD软件更为优秀的建模方式。
并且常用的CAD二维软件已经无法满足曲面优化、参数化建模的要求，犀牛软件在幕墙碰撞检测及优化方面的应用正好可以填补这个技术空缺。
因此本文主要讲述通过犀牛软件构建幕墙表皮与主体结构的碰撞和相关分析，并且优化幕墙表皮后，使其能与主体结构不碰撞和更合理的在建筑幕墙上应用。
1杭州近江四合一项目幕墙工程概况项目总建筑面积205414.6平方米,其中地下建筑面积64000平方米，建筑高度74.90m。
地上16层，地下3层。
本工程为4栋新建商业办公楼，分别为T1-A 栋、T1-B栋、T1-C栋、T2栋; 4栋建筑高度为：69.45米，幕墙高度为：74.8米；项目位于杭州市上城区雷霆路与望潮路交叉口，是周边建筑物唯一一个商办综合体项目。
浙江省建筑信息模型(BIM)技术应用导则-建设发〔2016〕163号
关于印发《浙江省建筑信息模型（BIM）技术应用导则》的通知发布部门：浙江省住房和城乡建设厅发布时间：2016年04月27日文号：建设发〔2016〕163号各市建委（建设局），绍兴市建管局，有关单位：为规范我省建筑信息模型（BIM）技术应用，推动建设工程信息化技术发展，我厅委托浙江大学建筑设计研究院有限公司编制的《浙江省建筑信息模型（BIM）技术应用导则》已通过专家评审，现予以印发，请各地结合实际参照执行。
附件：《浙江省建筑信息模型（BIM）技术应用导则》浙江省住房和城乡建设厅2016年4月27日浙江省建筑信息模型(BIM)技术应用导则Zhejiang BIM GuideVersion浙江省住房与城乡建设厅前言为贯彻落实《住房城乡建设部关于印发推进建筑信息模型应用指导意见的通知》（建质函[2015]159号）和《浙江省绿色建筑条例》的要求，推动建筑信息模型（Building Information Modeling，BIM）技术在建设工程中的应用，全面提高浙江省建设、设计、施工、业主、物业和咨询服务等单位的BIM 技术应用能力，规范BIM 技术应用环境，编制组经过广泛调查研究，充分借鉴国内外BIM 标准规范和应用经验，在总结浙江省BIM 技术应用现状、并广泛征求意见的基础上，完成了本导则的编制。
本导则共分4章1个附录。
主要技术内容是：总则，基本规定，BIM 应用实施的组织管理，BIM技术应用点等。
本导则由浙江省住房与城乡建设厅负责管理和对条文的解释，由主编单位负责具体技术内容的解释。
本导则在实施过程中如发现需要修改或补充之处，请将意见和有关资料寄送至浙江大学建筑设计研究院有限公司（地址：杭州市天目山路148号，邮编：310028），以供今后修订时参考。
本导则主编单位、参编单位、主要起草人、主要审查人：主编单位：浙江大学建筑设计研究院有限公司浙江省建工集团有限责任公司浙江省建筑设计研究院参编单位：浙江省城乡规划设计研究院浙江亚厦装饰股份有限公司温州设计集团有限公司宁波市房屋建筑设计研究院有限公司华汇工程设计集团股份有限公司浙江南方建筑设计有限公司中国联合工程公司华东勘测设计研究院有限公司杭州浙大精创建筑设计有限公司主要起草人：殷农王大伟金睿黄志斌牛寿雁卢志宏项志峰李志磊董松苗张长容陈晶陈健黄争舸屠剑飞曾庆路谢晋晓杜艳静沈益锋胡迪马建勇廖雪姣胡俊文朱欢丽胡迅廉俊常波吴朴主要审查人：楼文娟赵宇宏何关培杨键蒋金生过俊杨琦罗海涛目录1 总则 (4)2 基本规定 (5)3 BIM实施的组织管理 (7)3.1 BIM实施模式和组织架构 (7)3.2 BIM 技术实施流程 (9)3.3 各参与方的职责 (9)4 BIM技术应用点 (14)4.1 一般规定 (14)4.2 项目场址比选 (16)4.3 概念模型构建 (16)4.4 建设条件分析 (17)4.5 场地分析 (17)4.6 建筑性能模拟分析 (18)4.7 设计方案比选 (18)4.8 各专业模型构建 (19)4.9 建筑、结构专业模型的整合检查 (20)4.10 面积明细表统计 (20)4.11 冲突检测与三维管线综合 (21)4.12 竖向净空优化 (21)4.13 虚拟仿真漫游 (22)4.14 辅助施工图设计 (22)4.15 施工数据采集 (23)4.16 图纸会审 (24)4.17 施工深化设计 (24)4.18 施工方案模拟 (25)4.19 施工计划模拟 (25)4.20 构件预制加工 (26)4.21 施工放样 (27)4.22 工程量统计 (27)4.23 设备与材料管理 (28)4.24 质量与安全管理 (28)4.25 竣工模型构建 (29)4.26 现场3D数据采集和集成 (29)4.27 设备设施运维管理 (30)4.28 子项改造管理 (31)4.29 拆除施工模拟 (31)附录BIM项目实施案例 (32)1 总则1.0.1为指导和规范浙江省建设工程中建筑信息模型技术应用，推动工程建设信息化技术发展，保障建设工程质量安全，提升投资效益，制定本导则。
BIM(建筑信息模型Building Information Modeling)应用案例
世博文化中心——世博场馆全面运用 BIM的代表性项目——现代设计集团华东院运用BIM提升世博场馆品质项目介绍世博文化中心是世博核心区一轴四馆的永久建筑之一，建筑总面积126000平方米，建筑主体为18000座的多功能主场馆，具有电影、音乐俱乐部、真冰溜冰场、餐饮服务、特色商业和观光等功能。
主场馆以每年举办250场演出作为使用目标，具有5000、8000、10000、12000、18000座的多种使用模式，可用于大型庆典、演唱会、各类演出乃至NBA篮球赛、国际冰球赛事及冰上表演等。
场馆采用了多项建筑创新技术，并通过了国家三星级绿色建筑认证。
世博文化中心将成为凸显文化内涵、融多种功能于一体的现代文化娱乐集聚区，是永不落幕的城市舞台。
上海案例馆是本届世博会唯一代表上海参展的独立场馆，位于世博园浦西片区城市最佳实践区北部，是最佳城市实践区内16个实物案例之一。
上海案例馆选址于废旧厂区空地内，建筑以南北条状设置，有利于夏季日照且迎合上海夏季的季风方向，有利于夏季通风。
建筑占地面积1300平方米、建筑面积3050平方米，建筑总高18米，其中地上4层、地下1层。
在使用功能方面，上海案例馆作为永久性建筑，有功能使用上的不同需求：在世博会期间，作为具有上海特色的技术集成展馆，向人们展示未来居住模式，强调生态技术与生活的密切相关性，体现技术对生活改善的重要意义；而在世博会后，通过对其内部空间的二次改造，本案将作为生态办公楼，体现建筑的全周期节能效果。
图1 世博文化中心实景图图2 世博会上海案例馆外观图解决方案一、BIM模型概况世博文化中心的整体造型呈飞碟状，在不同角度与不同时间会呈现出不同形态，白天如“时空飞梭”、似“艺海贝壳”；夜晚则梦幻迷离，恍如“浮游都市”。
这样一个美轮美奂的造型却在最初的时候面临着设计上的巨大挑战。
针对世博文化中心复杂的壳体，设计师首先在工业设计软件中进行初步找形，再对壳体进行编程划分，确定蜂窝铝板的三维坐标和尺寸，这样既保证了整个壳体的美观，又便于指导加工和安装，最后导入Revit软件形成BIM模型（如图3所示）。
