喷嘴雾化的原理
喷嘴雾化的原理是通过将液体经过雾化器喷嘴，使其变成微小的液滴，从而形成雾状。

喷嘴雾化的原理主要包括以下几个步骤：
1. 转化液体为气雾：液体通过管道输送至喷嘴。

在喷嘴内部，液体受到压力的作用，形成高速流动。

由于液体与管道内壁的摩擦和压力差，使得液体表面出现许多小涡旋和液滴的撕裂现象。

2. 引起剪切作用：当液体在喷嘴出口处流速增加时，液体分子之间的剪切作用会导致液体表面的局部脱离。

这种过程被称为剪切剥离，使液体形成小液滴。

3. 撕裂液滴：由于液体喷出速度的变化，液滴在喷嘴出口遇到空气流动时会被撕裂成更小的液滴。

撕裂过程中，液滴的表面积增大，使得液滴变薄。

4. 气雾形成：经过多次撕裂和剥离作用，液滴逐渐变小，并最终变成微小的液滴。

这些微小的液滴形成的云雾状物体被称为气雾，可以悬浮在空气中。

综上所述，喷嘴雾化的原理是通过液体在喷嘴内部受到压力作用，形成高速流动，从而通过剪切和撕裂作用将液滴逐渐细化，最终形成微小的液滴，从而实现雾化效果。

雾化喷嘴的原理
雾化喷嘴是一种将液体转变为雾状或雾滴状的装置。

它的工作原理主要涉及流体力学以及表面张力等原理。

以下是雾化喷嘴的工作原理：
1. 液体供应：液体被提供到喷嘴中，可以通过管道或者直接进入喷嘴腔体。

2. 压力产生：在喷嘴内部，液体被施加了一定的压力。

这种压力可以通过供液体的源头提供，如泵或者压力容器。

3. 流体力学：当液体进入喷嘴时，由于压力的存在，液体通过喷嘴中的狭窄通道，速度增大，压力降低。

4. 速度改变：快速流动的液体通过通道时，会因为速度增加而产生剧烈的涡流。

这些涡流导致一部分液体形成切向运动，并且在旋涡的作用下，分成小液滴。

5. 分散：由于液滴之间的相互作用和表面张力，液滴会形成一个均匀的液雾。

6. 雾气释放：形成的液雾通过喷嘴的出口喷射出来，形成一个细小的液滴云雾。

需要注意的是，不同类型的喷嘴使用不同的原理来实现雾化。

例如，压缩空气喷嘴使用了空气与液体的相互作用，并通过空气流动来产生雾化效果。

而超声波喷嘴则利用了超声波震荡，
使得液体形成微小液滴。

这些原理的共同点是利用了液体的剧烈流动、涡流以及表面张力等特性来实现液滴的细化和雾化。

气泡雾化喷嘴技术
气泡雾化喷嘴技术是一种高效能雾化技术，使用气泡作为液体
雾化的介质，通过受压气体的作用将液体牵引到喷嘴处，使得无法
直接喷出的液体通过气泡来雾化。

气泡雾化喷嘴技术的历史可以追溯到20世纪50年代初，在这
个时期，气泡雾化技术被用于生产石油和石油产品等化工制品的过
程中。

在此后的几十年里，气泡雾化技术得到了不断的完善和发展，并成功地应用于各个领域，如：环保、医疗、化工、生物等等。

相比于传统喷雾技术，气泡雾化喷嘴技术的最大优势在于雾化
效果更为均匀，能够使液体雾化成极小的颗粒，比普通喷雾器中的
液滴更细小，能够更好的被悬浮在空气中。

这种特点减少了液体的
损失，同时也使吸收效果更佳，效果更为显著。

此外，气泡雾化喷嘴技术在应用过程中还具有节能、环保的特点。

与传统的喷雾技术相比，气泡雾化喷嘴使用高压气体进行介质
传递，通过牵引和推动的方式将介质送到喷头处，降低了能量消耗
和物料损失的可能性。

同时，较小的液滴大小能够使得物料得到更
充分的利用，也减少了污染物的排放。

在实际应用中，气泡雾化喷嘴技术已经广泛应用于各种液滴颗
粒大小要求较高的场合，如雾化灭火器、化工染料加工、石油泵油、医用喷雾器、航空喷雾器等领域。

尤其在化工、环保、生物制药、
医疗卫生等行业得到了广泛的发展空间。

总之，气泡雾化喷嘴技术是一种新型的高效能喷雾技术，具有
雾化均匀，液滴大小细小、易于吸收，节能环保等特点。

我们相信，
在日后的应用中，气泡雾化喷嘴技术将会有更广泛的发展空间，并展现出更为出色的应用价值。

是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°cyssco在3巴压强下，液体流率范围为5.5-4140升/分。

这种结构紧凑的喷嘴有着畅通的流道由武汉长原机电经营部设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。

创有螺旋喷嘴可以在大多数管道系统上安装或更新。

可提供的喷嘴有NPT或BSPT（外）螺纹型。

通常1/4英寸一4英寸的喷嘴可分别用黄铜、316不锈钢铸件、PVDF、碳化硅、cyssco TEFLON聚四氟乙烯或聚氯乙烯材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

结构
喷嘴有内、外螺纹型。

通常1/4英寸－6英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。

如需应用于特殊领域，也可采用其它材料制造。

工作原理
液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。

腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而创有螺旋喷嘴适用于各种岗位。

例如：cyssco化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。

其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。

适用范围
1、废气洗涤；
2、气体冷却；
3、洗涤与漂淋过程；
4、防火灭火；
5、使用于烟气脱硫系统；
6、使用于除尘降尘系统
特点
1、永久不堵塞；
2、材料不锈钢耐腐蚀。

喷嘴的工作原理喷嘴（Nozzle）是一种用来喷射流体或气体的装置，广泛应用于工业、化工、农业等领域。

喷嘴的工作原理基于流体动能原理和流体力学原理，通过改变流体的速度和流动方式实现不同的喷射效果。

以下是关于喷嘴工作原理的详细分析：1. 流体动能原理喷嘴的喷射效果主要依靠流体动能的传递来实现。

当流体通过喷嘴时，由于喷嘴内部的构造设计，使流体的速度增大，从而导致动能的增加。

当流体离开喷嘴时，由于动能守恒定律，其速度将再次减小，从而把动能转化为压力能或者其他形式的能量。

这种原理可以理解为喷嘴起到了加速流体的作用。

2. 流体力学原理喷嘴的设计和形状对喷射效果有着重要影响，这是因为喷嘴内部存在着一定程度的流体阻力。

根据伯努利定理，当流体通过喷嘴的狭窄部分时，流体的速度将增大，压力将降低。

这是因为喷嘴内部的流体阻力较小，在液体喷嘴中，流体的速度增大会导致压力降低；在气体喷嘴中，由于气体的容易压缩性，速度增大会导致气体压力的降低。

3. 喷嘴类型及应用根据喷射的介质和使用环境的不同，喷嘴可以分为液体喷嘴和气体喷嘴。

液体喷嘴主要用于向目标表面喷洒液体，如农业喷洒、清洁喷洒等。

液体喷嘴通常具有圆形或者扇形的出口，通过调节喷嘴的进液流量和进口速度，可以调整喷洒的范围和密度。

气体喷嘴则主要用于向目标区域喷射气体，如压缩空气喷嘴、喷枪等。

气体喷嘴通常具有小孔或者细缝状的出口，通过调节气体的流量和喷射角度，可以实现不同的喷射效果。

4. 超声波喷嘴原理超声波喷嘴是一种利用超声波振动原理来产生喷射效果的喷嘴。

其原理是利用超声波振动产生微小气泡，当微小气泡通过喷嘴出口时，由于气泡的快速膨胀和坍缩，形成了一个小型的水击波，从而实现液体的微喷射。

超声波喷嘴通常应用于精细涂层、药物喷雾等领域，具有喷射精细、均匀度高的特点。

综上所述，喷嘴是一种利用流体动能原理和流体力学原理实现喷射效果的装置。

其工作原理是通过改变流体速度、压力以及流动方式，从而实现不同介质的喷射。

喷雾效果→选择喷嘴→喷嘴排布→计算和确定喷嘴数量→确定喷嘴管道和油（水）泵
1、出发点是喷雾效果，这点极其重要。

2、根据需要根据喷嘴用在什么地方需要达到什么样的效果，来确定选择哪种
类型哪种材质和型号的喷嘴。

3、喷嘴选定好后，就需要设计喷嘴的排布。

然后根据喷嘴的排布，计算和确
定需要的喷嘴数量。

4、最后才能够确定所需要的喷嘴管道和水泵。

1.燃油的雾化效果受油压和流量的影响因素较大。

因此，在输油管路上设计
增加溢流控制阀，控制输油管的输送压力及流量，使输油管以稳定的输油压力和流量输出。

在运行过程中，溢流控制阀不仅起到稳定压力的作用，还可起到系统安全阀的作用。

同时在柴油输送管路到喷油嘴的入口处设计增加一个手动调节阀，根据雾化压缩空气的压力调节喷油嘴的入口输油压力。

因为燃油压力和雾化压缩空气压力在一定压差范围内变化时，喷油嘴均有良好的雾化效果。

2.燃油管路并联，一是调节流量，二是减少压力损失。

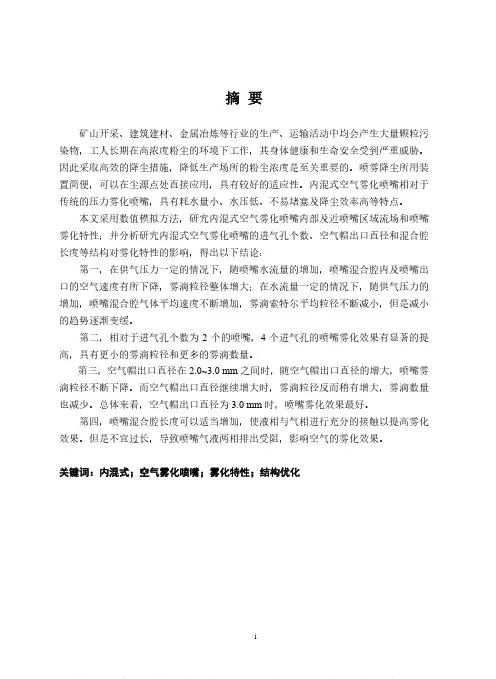

摘要矿山开采、建筑建材、金属冶炼等行业的生产、运输活动中均会产生大量颗粒污染物，工人长期在高浓度粉尘的环境下工作，其身体健康和生命安全受到严重威胁。

因此采取高效的降尘措施，降低生产场所的粉尘浓度是至关重要的。

喷雾降尘所用装置简便，可以在尘源点处直接应用，具有较好的适应性。

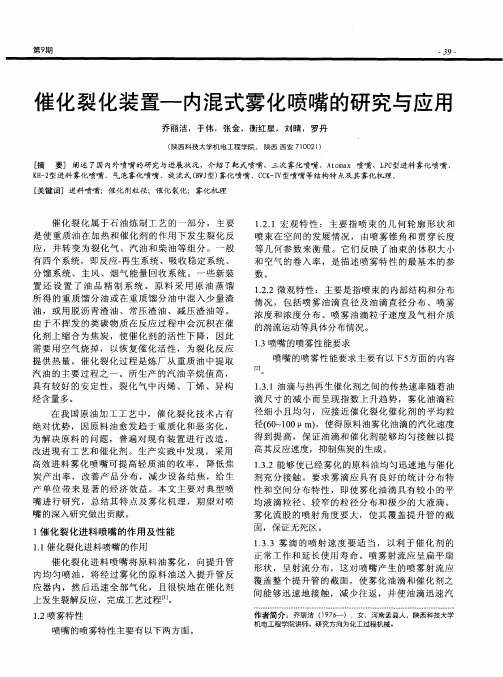

内混式空气雾化喷嘴相对于传统的压力雾化喷嘴，具有耗水量小、水压低、不易堵塞及降尘效率高等特点。

本文采用数值模拟方法，研究内混式空气雾化喷嘴内部及近喷嘴区域流场和喷嘴雾化特性；并分析研究内混式空气雾化喷嘴的进气孔个数、空气帽出口直径和混合腔长度等结构对雾化特性的影响，得出以下结论：第一，在供气压力一定的情况下，随喷嘴水流量的增加，喷嘴混合腔内及喷嘴出口的空气速度有所下降，雾滴粒径整体增大；在水流量一定的情况下，随供气压力的增加，喷嘴混合腔气体平均速度不断增加，雾滴索特尔平均粒径不断减小，但是减小的趋势逐渐变缓。

第二，相对于进气孔个数为2个的喷嘴，4个进气孔的喷嘴雾化效果有显著的提高，具有更小的雾滴粒径和更多的雾滴数量。

第三，空气帽出口直径在2.0~3.0 mm之间时，随空气帽出口直径的增大，喷嘴雾滴粒径不断下降。

而空气帽出口直径继续增大时，雾滴粒径反而稍有增大，雾滴数量也减少。

总体来看，空气帽出口直径为3.0 mm时，喷嘴雾化效果最好。

第四，喷嘴混合腔长度可以适当增加，使液相与气相进行充分的接触以提高雾化效果。

但是不宜过长，导致喷嘴气液两相排出受阻，影响空气的雾化效果。

关键词：内混式；空气雾化喷嘴；雾化特性；结构优化ABSTRACTA large amount of particulate pollutants are produced in the production and transportation activities of mining, building materials, metal smelting and other industries. Workers working in high-concentration dust environment for a long time will cause serious threats to their health and safety. Therefore, it is very important to take effective measures to reduce the dust concentration in the production site. The device used for spray dust reduction is simple, and can be directly applied at the dust source point, and has good adaptability. Compared with the traditional pressure atomization nozzle, the internal mixing air-assisted atomizing nozzle has the characteristics of small water consumption, low water pressure, low clogging and high dust reduction efficiency.In this paper, numerical simulation method is used to study the flow field of the internal and near nozzle area of the internal mixing air-assisted atomizing nozzle and nozzle atomization characteristics; the effects of the number of intake holes, the diameter of the air cap outlet and the length of the mixing chamber on the atomization characteristics of the internal air-assisted atomizing nozzle were studied, and the following conclusions were drawn:First, when the air supply pressure is constant, as the nozzle water flow increases, the air velocity in the nozzle mixing chamber and the nozzle outlet decreases, and the droplet size increases overall; in the case of a constant water flow, as the air supply pressure increases, the average air velocity of the nozzle mixing chamber increases continuously, and the average particle size of the droplets is continuously reduced, but the decreasing trend is gradually slowed down.Second, with respect to the nozzles with two air intakes, the nozzle atomization effect of the four air intakes is significantly improved, with smaller droplet size and more droplets.Third, when the diameter of the air cap outlet is between 2.0 and 3.0 mm, the droplet size of the nozzle decreases continuously as the diameter of the outlet of the air cap increases. When the diameter of the air cap outlet continues to increase, the particle size of the droplets increases slightly, and the number of droplets also decreases. Overall, the nozzle atomization effect is best when the air cap outlet diameter is 3.0 mm.Fourth, the length of the nozzle mixing chamber can be appropriately increased tomake the liquid phase and the gas phase sufficiently contact to improve the atomization effect. However, it should not be too long, which causes the gas-liquid two-phase discharge of the nozzle to be blocked, thereby affecting the atomization effect of the air.Key words: Internal mixing；Air-assisted atomizing nozzle；Atomization characteristics；Structural optimization目 录摘要 (i)ABSTRACT ............................................................................................................................. i ii 第1章绪论..........................................................................................................................- 1 -1.1 研究背景及意义.....................................................................................................- 1 -1.2 国内外研究现状.....................................................................................................- 2 -1.2.1 喷雾机理研究现状......................................................................................- 2 -1.2.2 空气雾化喷嘴雾化特性研究现状..............................................................- 3 -1.2.3 空气雾化喷嘴结构对雾化特性影响研究现状..........................................- 4 -1.2.4 存在的问题..................................................................................................- 5 -1.3 本文研究目的及内容.............................................................................................- 6 -1.4 技术路线.................................................................................................................- 6 -第2章内混式空气雾化喷嘴的数值模拟模型..................................................................- 7 -2.1 喷嘴数值模拟模型概述.........................................................................................- 7 -2.2 喷嘴内及近喷嘴区域流动模拟数学模型.............................................................- 7 -2.2.1 质量守恒方程..............................................................................................- 7 -2.2.2 动量守恒方程..............................................................................................- 8 -2.2.3 能量守恒方程............................................................................................- 10 -2.2.4 湍流模型....................................................................................................- 10 -2.3 喷嘴雾化模拟数学模型....................................................................................... - 11 -2.3.1 液滴运动轨迹模型.................................................................................... - 11 -2.3.2 传热传质定律............................................................................................- 13 -2.3.3 雾化破碎模型............................................................................................- 14 -2.4 本章小结...............................................................................................................- 15 -第3章数值模拟模型的实验验证....................................................................................- 17 -3.1 实验系统...............................................................................................................- 17 -3.1.1 喷嘴............................................................................................................- 17 -3.1.2 实验平台....................................................................................................- 18 -3.1.3 Malvern Spraytec激光衍射系统 ...............................................................- 19 -3.2 实验目的及方案...................................................................................................- 20 -3.3 实验结果...............................................................................................................- 20 -3.3.1 流量特性实验............................................................................................- 20 -3.3.2 供气压力对雾化特性的影响....................................................................- 22 -3.4 数值模拟模型的验证...........................................................................................- 26 -3.4.1数值模拟几何与数学模型.........................................................................- 26 -3.4.2 数值模拟验证............................................................................................- 27 -3.5 本章小结...............................................................................................................- 28 -第4章内混式空气雾化喷嘴雾化特性模拟研究............................................................- 31 -4.1 喷嘴内及近喷嘴区域流动模拟...........................................................................- 31 -4.1.1 水流量对喷嘴内及近喷嘴区域流动的影响............................................- 31 -4.1.2 供气压力对喷嘴内及近喷嘴区域流动的影响........................................- 34 -4.2 喷嘴雾化数值模拟...............................................................................................- 36 -4.2.1 水流量对喷嘴雾化特性的影响................................................................- 36 -4.2.2 供气压力对喷嘴雾化特性的影响............................................................- 40 -4.3 本章小结...............................................................................................................- 41 -第5章内混式空气雾化喷嘴结构优化研究....................................................................- 43 -5.1 不同结构喷嘴的几何模型...................................................................................- 43 -5.2 进气孔个数对喷嘴雾化效果的影响...................................................................- 43 -5.3 空气帽出口直径对喷嘴雾化效果的影响...........................................................- 46 -5.4 混合腔长度对喷嘴雾化效果的影响...................................................................- 49 -5.5 本章小结...............................................................................................................- 53 -第6章总结与展望............................................................................................................- 55 -6.1 结论.......................................................................................................................- 55 -6.2 展望.......................................................................................................................- 56 -参考文献..............................................................................................................................- 57 -攻读硕士学位期间论文发表情况及参与项目..................................................................- 61 -致谢......................................................................................................................................- 63 -第1章绪论1.1 研究背景及意义随着城镇化、工业化进程的加快，中国对能源、建筑、交通运输等的需求也急剧增加，同时也带来了一系列环境污染问题。
