\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。
(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。
若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。
(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。
若无电压输出，主要原因是幵关电源未工 作。
接下来测量开关管V W901 D极的+300V电压是否正常。
若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。
若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。
测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。
测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。
同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。

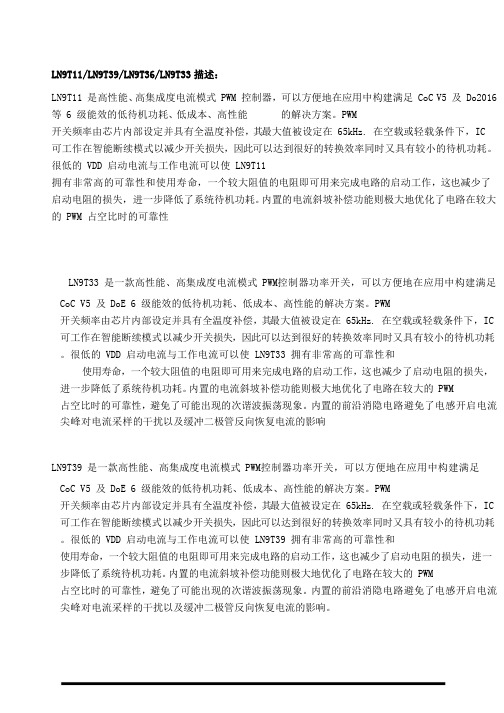

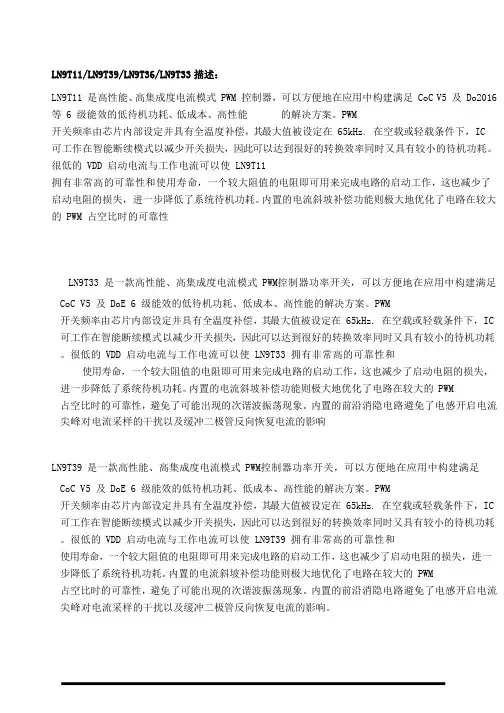

LN9T11/LN9T39/LN9T36/LN9T33描述：LN9T11 是高性能、高集成度电流模式PWM 控制器，可以方便地在应用中构建满足CoC V5 及Do2016 等6 级能效的低待机功耗、低成本、高性能的解决方案。
PWM开关频率由芯片内部设定并具有全温度补偿，其最大值被设定在65kHz. 在空载或轻载条件下，IC可工作在智能断续模式以减少开关损失，因此可以达到很好的转换效率同时又具有较小的待机功耗。
很低的VDD 启动电流与工作电流可以使LN9T11拥有非常高的可靠性和使用寿命，一个较大阻值的电阻即可用来完成电路的启动工作，这也减少了启动电阻的损失，进一步降低了系统待机功耗。
内置的电流斜坡补偿功能则极大地优化了电路在较大的PWM 占空比时的可靠性LN9T33 是一款高性能、高集成度电流模式PWM控制器功率开关，可以方便地在应用中构建满足CoC V5 及DoE 6 级能效的低待机功耗、低成本、高性能的解决方案。
PWM开关频率由芯片内部设定并具有全温度补偿，其最大值被设定在65kHz. 在空载或轻载条件下，IC 可工作在智能断续模式以减少开关损失，因此可以达到很好的转换效率同时又具有较小的待机功耗。
很低的VDD 启动电流与工作电流可以使LN9T33 拥有非常高的可靠性和使用寿命，一个较大阻值的电阻即可用来完成电路的启动工作，这也减少了启动电阻的损失，进一步降低了系统待机功耗。
内置的电流斜坡补偿功能则极大地优化了电路在较大的PWM占空比时的可靠性，避免了可能出现的次谐波振荡现象。
内置的前沿消隐电路避免了电感开启电流尖峰对电流采样的干扰以及缓冲二极管反向恢复电流的影响LN9T39 是一款高性能、高集成度电流模式PWM控制器功率开关，可以方便地在应用中构建满足CoC V5 及DoE 6 级能效的低待机功耗、低成本、高性能的解决方案。
PWM开关频率由芯片内部设定并具有全温度补偿，其最大值被设定在65kHz. 在空载或轻载条件下，IC 可工作在智能断续模式以减少开关损失，因此可以达到很好的转换效率同时又具有较小的待机功耗。

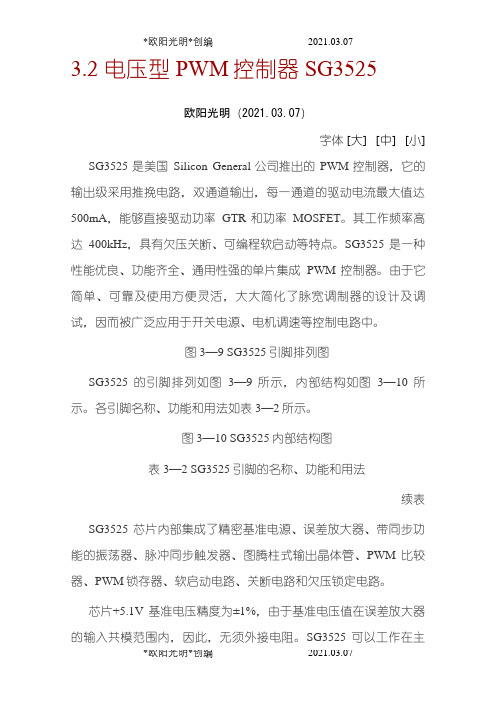

3.2 电压型PWM控制器SG3525欧阳光明（2021.03.07）字体[大][中][小] SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。
其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。
SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。
由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

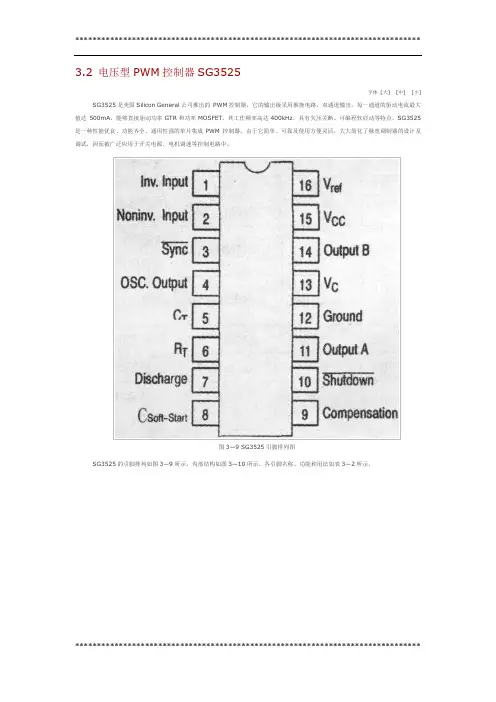

图3—9 SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。
各引脚名称、功能和用法如表3—2所示。
图3—10 SG3525内部结构图表3—2 SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。
芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。
SG3525可以工作在主从模式，也可以与外部时钟同步。
通过C T端(引脚⑤) 与放电端之间的电阻可以设置死区时间。
SG3525采用电压模式控制方式，工作原理波形如图3—11所示。
振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM 信号的上升沿，使主电路的开关器件开通。
误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM 信号的下降沿，使主电路的开关器件关断。
F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为0.5、频率为振荡器频率一半的方波。
1. 软启动SG3525的软启动电容接入端(引脚⑧) 上通常接一个5μF的软启动电容。
一、 概述XY6112为高性能，电流模式PWM 控制器。
内置高压功率管，在AC85-350V的宽电压范围内提供高达12W 的连续输出功率。
高性价比的双极型制作工艺生产的控制芯片，结合高压功率管的一体化封装最大程度上节约了产品的整体成本。
该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC转换器。
IC内部的启动电路可利用功率开关管本身的放大作用完成启动，很大程度地降低了启动电阻的功率消耗；而在输出功率较小时IC将自动降低工作频率，从而实现了很低的待机功耗；专利的驱动电路使开关管工作于临界饱和状态，提高了系统的工作效率，使系统可以轻松满足“能源之星”关于待机功耗和效率的认证要求。
在实现待机降频的同时限制工作频率进入音频范围，防止音频噪音的产生。
4-12V的工作电压范围提供了轻松的VCC电压设计空间，同时VCC达到12V时芯片内部保护，限制输出功能可防止光耦或反馈电路损坏引起的输出电压过高，IC内部还提供了完善的防过载与防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。
IC内部还集成了温度保护功能，在系统过热的情况下降低输出功率，或关闭输出。
现可提供DIP8的标准封装和满足ROHS标准。
图1：电路框图二、 特点 满足AC85-350V的输入电压范围的设计要求。
具有待机降频功能，无音频噪音问题，待机功耗可做到0.25W以下 高效的驱动电路，比同类产品效率高4-5%。
和同类产品比芯片发热减小40% 能满足能源之星2.0关于效率和待机功耗的最新要求。
具有温度补偿功能，精确电流控制 低启动电流和低工作电流，4-12V的宽工作压范围。
宽电压连续输出功率可达12W, 峰值输出功率可达15W 过温保护功能（OTP） 过压保护功能（OVP） 可靠性高 可实现无Y电容系统设计极少的外围元器件，整体方案成本低三、 应用范围9小家电(如:电磁炉)9充电器9电源适配器（如通信终端产品） 9DVD/DVB电源电脑，LCD TV待机电源四、 引脚功能描述管脚 符号 管脚定义描述1 OB 功率管基极，启动电流输入，外接启动电阻2 VCC 供电脚3 GND 接地脚4 CT 开关频率设定脚，外接定频电容5 FB 反馈脚6 IS 开关电流取样与限制设定脚，外接电流取样电阻7,8 OC 输出脚，接开关变压器备注：PCB Layout时应将Pin6与Pin7之间保留1mm以上的安全距离，避免产生放电现象。
丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。
L ED 背光驱动电路如图4所示。
1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。
O C P 8121引脚功能与实测电压见表2。
2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。
3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。
当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。
该机屏内有两根灯 条，两根灯条串联。
4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

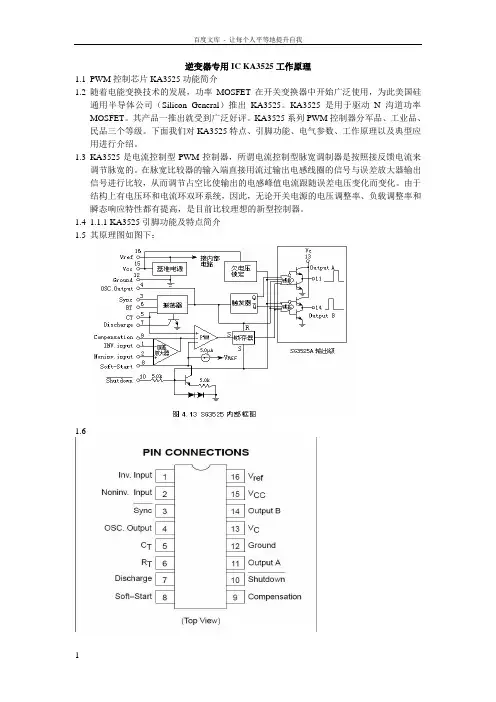

逆变器专用IC KA3525工作原理1.1PWM控制芯片KA3525功能简介1.2随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出KA3525。
KA3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
KA3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对KA3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
1.3KA3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.41.1.1 KA3525引脚功能及特点简介1.5其原理图如图下：1.6引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
引脚4)：振荡器输出端。
(引脚5)：振荡器定时电容接入端。
（引脚6）：振荡器定时电阻接入端。
(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
(引脚9)：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
LM317LZ 1.2V to 37V三端正可调稳压器(0.1A) LM317T 1.2V to 37V三端正可调稳压器(1.5A) LM317K 1.2V to 37V三端正可调稳压器(1.5A)LM133K 三端可调-1.2V to -37V稳压器(3.0A) LM333K 三端可调-1.2V to -37V稳压器(3.0A) LM337K 三端可调-1.2V to -37V稳压器(1.5A) LM337T 三端可调-1.2V to -37V稳压器(1.5A) LM337LZ 三端可调-1.2V to -37V稳压器(0.1A)LM150K 三端可调1.2V to 32V稳压器(3A)LM350K 三端可调1.2V to 32V稳压器(3A)LM350T 三端可调1.2V to 32V稳压器(3A)LM138K 三端正可调1.2V to 32V稳压器(5A) LM338T 三端正可调1.2V to 32V稳压器(5A) LM338K 三端正可调1.2V to 32V稳压器(5A)LM336-2.5 2.5V精密基准电压源LM336-5.0 5.0V精密基准电压源LM385-1.2 1.2V精密基准电压源LM385-2.5 2.5V精密基准电压源LM399H 6.9999V精密基准电压源LM431ACZ 精密可调2.5V to 36V基准稳压源LM723 高精度可调2V to 37V稳压器LM105 高精度可调4.5V to 40V稳压器LM305 高精度可调4.5V to40V稳压器MC1403 2.5V基准电压源MC34063 DC-DC直流变换器SG3524 脉宽调制开关电源控制器TL431 精密可调2.5V to 36V基准稳压源TL494 脉宽调制开关电源控制器TL497 频率调制开关电源控制器TL7705 电池供电/欠压控制器。
复位IC，电源管理IC系列，替代型号及参数复位ICPJ809 series(2.63/2.93/3.08/4.0/4.38/4.63V）PJ810 series(2.63/2.93/3.08/4.0/4.38/4.63V）PJ705/706/707/708/813EL Driver ICPJ6540C(驱动面积20-40 CM2)PJ6540S(驱动面积20-40 CM2)PJ6540TS(驱动面积20-40 CM2)PJ6543S/TS(驱动面积50-100 CM2)高电压检测ICPJ6101C/NXXXMR series(1.1-6.0V,每隔0.1有型号）LCD Driver ICSC1904(驱动点数19X4)SC1621(驱动点数32X4)SC1621(驱动点数32X4)SC1622(驱动点数32X8)SC1622(驱动点数32X8)SL4808(驱动点数48X8)SC1626(驱动点数48X16)SC1626(驱动点数48X16)SC6523(驱动点数52X3)PJ8566S(驱动点数32X4)小功率AB类音频放大ICPJ4890(1W)PJ4990(1.25W)PJ4871(1.5W)PJ4871(PP)(底部带散热片,1.5W)TDA2822(12V,2X1W)PJ2822(12V,2X1W)TDA2822(9V,2X1W)PJ2822(9V,2X1W)TDA2822(6V,2X1W)LM386中功率AB类音频放大ICPJ4888(2X2.1W,带3D混响功能和立体声耳机功能)PJ4818(2X2.2W,带立体声耳机功能)PJ4088(2X2.2W,带立体声耳机功能)PJ4863MTE(2X2.2W)PJ4863S/P(2X2.2W)CSC4863S(2X2.2W)TEA2025(12V,2X2.5W)TEA2025(9V,2X2.5W)PJ4836(2X2W,带重低音)PJ4836(2X2W,带重低音)TDA7496(2X2W)D1517P(2X4W)TA8227(2X3W)KA2206(2X2.3W)APA2068((2X2.6W,带音量控制,底部带散热片)大功率AB类音频放大ICTDA2030A(18W)LM1875T/L(20W)TDA7265(2X25W)YD7377(2X30W或4X6W)D类音频放大ICPJ2005(1.4W,单声道,D类音频放大)PJ2010(1.3W,单声道,D类音频放大)TPA2012D2(2X1.4W,立体声,D类音频放大)PJ2012(2X1.5W,立体声,D类音频放大)AX2012(2X1.4W,立体声,D类音频放大)PJ8008(2X1.5W,立体声,D类音频放大)耳机音频放大ICPJ4800(2X290mW,立体声耳机放大IC)PJ4808(2X105mW,立体声耳机放大IC)PJ4809(2X105mW,高电平关断,立体声耳机放大IC)PJ8608(2X105mW,立体声耳机放大IC)PJ4880(2X250mW,立体声耳机放大IC)PJ7000(2X40mW,立体声耳机放大IC)LM4853M(2X300mW立体声耳机放大或1.5W单声道耳机放大 IC)全差分AB类音频放大ICPJ4898(全差分,1W)PJA6211(全差分,1.25W)PJA6203(全差分,1.25W)音量音质处理ICCSC2313(三组立体声输入音质处理IC,6V-10V.)CSC2314(四组立体声输入音质处理IC,6V-10V.)D2322(6通道AV前置控制IC,5-12V.)D2323(6通道音响输入选择IC,4.5-12V.)CSC2256(双声道音量控制IC,2.5V-12V.)PT2258(六声道音量控制IC,5V-10V.)M62429(双声道音量控制IC,5V.)TC9153(音量控制IC,4.5-12V.)混响处理ICCD2399单片调频调幅收音ICCD9088(单片电调谐调频收音IC)CD1191(单片调频调幅收音IC)TA2003(单片调频调幅收音IC)YT2111(单片调频调幅立体声收音IC)YD2149(单片调频调幅收音IC/3V工作)并联白灯背光ICPJ7110(并3路白灯,每路20mA)PJ7111(并4路白灯,每路20mA)PJ5920(并3路白灯,每路20mA)PJ5921(并4路白灯,每路20mA)PJ9300(并4路白灯,每路20mA)PJ3200(并5路白灯,每路20mA)PJ2133(并4路白灯,每路可达30mA)PJ60230(并5路白灯,每路可达30mA)PJ9364(并4路白灯,每路可达20mA)PJ9362(并4路白灯,每路可达30mA)PJ9360(并4路白灯,每路可达30mA)PJ3114(并6路白灯,每路20mA)霍尔ICPJ90248S/TPJ177A/B/CPJ1881S/TPJ732S/TPJ211A/B/CTPJ41S/TPJ49ETPJ40APJ5881PJ3144RS232接口ICMAX232锂电保护ICPJ5426AB(4.3V过充保护电压)PJ5426BB(4.28V过充保护电压)PJ2188(4.3V过充保护电压,内置MOS的2合1锂电保护IC)锂电保护板所用MOS管PJ9926SPJ9926TPJ8205T(新版样品)PJ8205MR(新版样品)PJ5N20VPJ8810TPJ8810MRPJ8822TPJ8822MRPJ8818TPJ8818MRPJ8820MRPJ8208PJ6968PJ8209MR单节锂电充电ICPJ4054MR(800mA)PJ4054DR(800mA)PJ4054PR(1A)PJ4056MR(800mA,带双灯指示功能)PJ4060C(250mA,双灯指示功能,其中一个灯为七彩灯指示) PJ4060D(250mA,双灯指示功能)PJ4050S(500mA)PJ2051S(1A)PJ4100(1A)VM7205M/S(1A,须外接场效应管)PJ9501A/B(1A,须外接场效应管,B:4.2V,A:4.1V,一般推B版的)单节锂电/镍氢电池/铅酸电池线性充电ICPJ4062S(500mA,4.2V充满,充电电压可调,也可充镍氢/铅酸电池) PJ4066(1A,4.2V充满,充电电压可调,也可充镍氢/铅酸电池)单节磷酸铁锂电/镍氢电池/铅酸电池线性充电ICPJ4058S(500mA,3.6V充满,充电电压可调,也可充镍氢/铅酸电池) PJ4059(1A,3.6V充满,充电电压可调,也可充镍氢/铅酸电池)开关电源绿色模式PWM控制ICPJ6848M/PPJ6850M/P/SPJ6853M/PPJ6842M/P/SPJ6860(15W)PJ2530A(5W)PJ2603P(6W,内置700V三极管)PJ2604P(6W-8W,内置700V三极管)PJ2605S(3.8W-4.5W,内置700V三极管)PJ2607P(18W,须外加高压功率三极管)PJ8022P(20W以下,内置700VMOS管,输入电压9-38V,耐压50V) PJ8012P(13W以下,内置730VMOS管,输入电压10-39V,耐压50V) PJ1203(5-120W,输入电压耐压16V)I2C实时时钟/日历ICPJ8563S/P/T/MPJ1302S/PAM/FM 频率显示驱动ICSC3610SC3610D马达驱动ICD5898(PDVD 含双路DC-DC 4通道马达驱动IC)D5668(DVD 5通道马达驱动IC)D5868(DVD 5通道马达驱动IC)D5888(DVD 5通道马达驱动IC)D5954(DVD/PDVD/Car DVD/CD机 4通道马达驱动IC)D9258(DVD/PDVD/Car DVD/CD机 4通道马达驱动IC)D9259(DVD/PDVD/Car DVD/CD机 5通道马达驱动IC)YT5901(CD机4通道马达驱动IC)PJ6651AN6650(马达稳速IC)PJ7010R(马达正反转控制驱动IC,1-2A驱动电流)PJ9110(马达正反转控制驱动IC,0.8A驱动电流)PJ9120(马达正反转控制驱动IC,3A驱动电流,须加三级管扩流) PJ9130(直流马达正反转及加速驱动IC,3A驱动电流,须加三级管扩流)锁相环ICAT9256AT9257LC72131电阻式触摸屏控制ICPJ2046PJ2003电容式触摸按键ICTF601(6键输入,工作电压2.5-5.5V)TF401(4键输入,工作电压2.5-5.5V)TF201(2键输入,工作电压2.5-5.5V)TF101(1键输入,工作电压2.5-5.5V)通用运算放大器ICLM324S(四运放/32V)LM324P(四运放/32V)LM324S(四运放/18V)LM324P(四运放/18V)LM358S/P(双运放)JRC4558(双运放)低压运算放大器ICPJ3414(双运放)PJ4510(双运放)PJ2107(单运放)低压低功耗运算放大器ICS324(四运放)S358(双运放)低噪声低失真运算放大器ICPJ4580(双运放)PJ4560(双运放)PJ2568(双运放)大电流运算放大器ICPJ4556(双运放)高带宽高转换速率运算放大器ICPJ2137(双运放)低漂移高精度运算放大器ICOP07(单运放)中频接收ICMC3361通话免提ICMC34018PJ34118PJ34119通话话音网络ICTEA1062/A(A:低电平静噪)压扩电路ICTA31101F(语音压扩电路IC)SL5015(压扩电路IC)SL5020(低压压扩电路IC)DC DC变换ICPJ34063A(1.5A)MC34063B(0.8A)PJ34063(0.8A)三端可调正电源稳压ICLM317L(100mA)LM317T(1.5A)电流型PWM控制ICKA3842S/PKA3843S/P固定频率PWM控制ICKA7500PKA7500STL494PTL494SPJ9741电压比较器ICLM339S(4电压比较器)LM339P(4电压比较器)LM393S/P(双电压比较器)LED显示屏驱动ICPJ62726SS/SO/SP(16位恒流LED驱动IC,每路输出4-90mA) PJ6024(16位恒流LED驱动IC,每路输出3-45mA)LED数码管显示驱动IC(移位寄存器IC)PJ74HC164PJ74HC164PJ74HC595门电路ICPJ74HC244(8路3态缓冲驱动IC)PJ74HC04(六反相器IC)PJ74HC14(六反相施密特触发器IC)SC74HC245(总线驱动双向三态门电路IC)SC74HC138(3-8译码器IC)SC74HC27(四总线收发器IC)SC74HC373(八D锁存器IC)SC74HC393(双4位二进制计数器IC)TFT-LCD 时序控制ICPVI1004DTFT-LCD 信号处理ICD3031LCD视频切换开关ICPI5V330定时器ICNE555立体声D/A转换ICPJ433416位音频D/A转换ICPJ8211CCFL冷光阴极灯控制ICPJ3105恒流恒压控制ICPJ1051MR2A DDR 电源ICPJ9174七路达林顿驱动器阵列ULN2003(七路达林顿驱动器阵列,最大驱动电流可达500MA) ULN2003(七路达林顿驱动器阵列,最大驱动电流可达500MA)模拟开关ICPJ3157(高速单刀双掷模拟开关IC)电源开关ICPJ9701双卡控制ICPJ6188(SPI接口双卡控制IC)4路ESD保护ICPJ3205MRSOT23SOT23SOP8/DIP8 DiceSOP8TSSOP8SOP8/TSSOP8 SOT23DiceDiceSSOP48DiceQFP64DiceDiceQFP100QFP64/LQFP64 LQFP44 MSOP8SMD9(=CSP9) SOP8/DIP8 SOP8(PP)DIP8SOP8DIP8SOP8SOP8/DIP8 SOP8/DIP8 QFN24QFN24QFN16 TSSOP20(PP) SOP16/DIP16 SOP16WSOP16/DIP16 SOP16/DIP16 TSSOP28(PP) HSOP28DIP20/SOP20 DIP18FDIP12SOP16-PPHZIP5TO-220B-5/TO-220-5HZIP11ZIP15QFN8/MSOP8SMD9(=CSP9)/QFN8(=DFN8)QFN20/WCSP16QFN20/WCSP16SOP16WTSSOP20SOP8MSOP8MSOP8SOP8SOP8/DIP8SSOP10MSOP10MSOP10/SMD9(=CSP9)MSOP8/SMD9(=CSP9)SMD9(=CSP9)/QFN8(=DFN8)/MSOP8 SOP28/DIP28SOP28/DIP28SOP28/DIP28SOP28/DIP28SOP16/SOP16WDIP20SOP8/DIP8DIP16DIP16/SOP16SOP16SOP28DIP16/SSOP16SDIP24/SSOP24SDIP24/SSOP24SOT-26MSOP8MSOP8SOT-26SOT-26QFN16QFN16QFN16QFN16QFN16QFN16SOT-23/TO-92 SOT-23/TO-92 SOT-23/TO-92 SOT-23/TO-92 TO-94SOT-23/TO-92 TO-92TO-92/SOT-23 TO-92/SOT-23 TO-92/SOT-23SOP16/DIP16SOT-26SOT-26 TSSOP8SOP8TSOP8TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP6(SOT26) TSSOP8 TSSOP6(SOT26) TSSOP6(SOT26) TSSOP8 TSSOP8 TSSOP6(SOT26) SOT-25DFN10SOT-89-5SOT-26SOT-26SOT-26SOP8SOP8DFN10MSOP8/SOP8MSOP8SOP8DFN10SOP8DFN10SOT-26/DIP8SOT-26/DIP8/SOP8SOT-26/DIP8SOT-26/DIP8/SOP8TO-92TO-92DIP8DIP8SOP8DIP8DIP8DIP8SOP8SOP8/DIP8/TSSOP8/MSOP8 SOP8/DIP8DiceCOB(SOP36)HSOP34HSOP28HSOP28HSOP28HSOP28HSOP28HSOP28QFP44TO-126DIP8SOP8/DIP8SOP8/DIP8SOP8/DIP8DIP16SOP16/DIP16 SOP20/DIP20 DIP22/MFP22QFN16/TSSOP16 TSSOP16SSOP20SOP14SOP8SOP8SOP14DIP14SOP14DIP14SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOT-25/SOP8SOP14/DIP14 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8 SOP8/DIP8SOP8/DIP8SOP8/DIP8SOP8/DIP8SOP16/DIP16SOP28/DIP28 SOP28/DIP28 SOP8/DIP8DIP16SOP16SOP20/DIP20SOP14/DIP14SOP8/DIP8SOP8/DIP8DIP8TO-92TO-220SOP8/DIP8SOP8/DIP8DIP16SOP16DIP16SOP16SSOP16/SOP16SOP14DIP14SOP8/DIP8SSOP24/SOP24/SDIP24 SSOP24/SOP24/QFN24 DIP14（插片）SOP14（贴片）SOP16SOP20SOP14SOP14SOP20SOP16SOP14DIP20DIP14QFP64QFP48SSOP16SOP8/DIP8SOP8/DIP8 SOP8 SSOP20 SOT-26 SOP8DIP16 SOP16 SOT-26 SOT-25 QFN20 SOT-26MAX809/IMP809 seriesMAX810/IMP810 seriesMAX705/706/707/708/813/IMP705/706/707/708/813 series 兼容SM8141兼容SM8141兼容SM8141兼容SM8142XC6101FC(FN)/XC6101CC(CN) seriesHT1621/SL3204HT1621/SL3204HT1622/SL3208HT1622/SL3208HT1623HT1626/SL4816HT1626/SL4816PT6523/SC75823PCF8566LM4890/LM4889/APA0711/NCP2890/PT2366LM4890/LM4889/LM4990/NCP2990LM4871LM4871TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209TDA2822/KA2209LM386LM4888LM4818/SN4188SN4088/LPA4911LM4863MTELM4863LM4863TEA2025TEA2025LM4836LM4836TDA1517APA2068/G1450TPA2005TPA2010/NCP2820/TS4962/EUA2010/A7013/LM4670/1/3/5/APA2010/PT2333 LM4674TPA2012TPA2012TMPA2155PSTDA1308/LM4800/PT2308/APA4800LM4808LM4809LM4808LM4880/HT82V735FAN7000LM4898/LM4894TPA6211/TPA6204TPA6203PT2313/SC7313PT2314/SC7314PT2322PT2323PT2256PT2258M62429TC9153PT2399TDA9088/TDA7088/TDA1088CXA1191TA2003TA2111TA2149AMC7110AMC7111G5920G5921RT9300LTC3200/AAT3110/RT9361/AAT1501/AIC1848CP2133/FAN5616TPS60230RT9364RT9362RT9360/SC604/CAT3406/PAM2701AAT3114MLX90248/A180/A3212/TLE4913/EW6672ATC177/ATS177US1881EW732/EW512/DN6851FTC211/FTS211SS41/SS400/US1881UA/UGN3175/77UA/UGN3075/77UA/A3132/33/34UA/HAL105/115/125 SS49E/AH41ESS40AUS5881A3144/UGN3140/2/UGS3140/2/A3141/2/3DW01+/CS213/R5426/DW01DW01+/CS213/R5426/DW01兼容CR6002CEM9926/APM9926/AP9926/AO8822/AO8810CEM9926/APM9926/AP9926/AO8822/AO8810CEM8205/APM8205/AP8205/AO8205CEM8205/APM8205/AP8205/AO82055N20VAO8810AO8810AO8822AO8822AO8818AO8818AO8820AO8208APM6968AO8209LTC4054ES5/MCP73831-2(SOT-25)/MCP73832-2(SOT-25)/OCP8020LTC4054ES5/MCP73831-2/MCP73832-2/OCP8020LTC4054ES5/MCP73831-2/MCP73832-2)/OCP8020LTC4054ES5/MCP73831-2(SOT-25)/MCP73832-2(SOT-25)/OCP8020VA7205/VA7202RT9501SG6848/LD7550/OB2262SG6850/LD7550/OB2262/SG5701/SG5848SG6851/LD7535/OB2263/SG6848/SG6849/SG5701/SG5848/LD7550/OB2262/OB2278/OB2279 SG6841/SG6842/LD7552/OB2268/OB2269ACT30/AP3700ACT30/AP3700THX202THX203THX208THX201Viper22Viper12NCP1203PCF8563/PT7C4337DS1302/HT1380/HT1381AM5898AM5668AM5868AM5888BA5954KA9258KA9259BA5901AN6651LG7010LG9110LG9130TC9256/PT9256TC9257/PT9257TSC2046/ADS7846/MT6301/AK4182/ADS7843 TSC2003LM4558/JRC4558NJM3414NJM4510NJM2107SGM324/LMV324SGM358/LMV358NJM4580NJM4560NJM2568NJM4556NJM2137OP07DBL5018/SL5018SC34018MC34118/SC34118MC34119/SC34119SL5015SL5020MC34063AMC34063BLM3842LM3843TL494TL494BA9741/TL1451/SP9741/A1250/AP2001/FP1451 TB62726/MBI5026MBI502474HC16474HC16474HC59574HC24474HC0474HC1474HC24574HC13874HC2774HC37374HC393IR3Y31CS4334PT8211/TDA1311/HT82V731BIT3105TSM1051/SL71051/BD6550G/NJM2336 RT9174ULN2003ULN2003SGM3157RT9701MT6302MAX3205/SRV05-4。

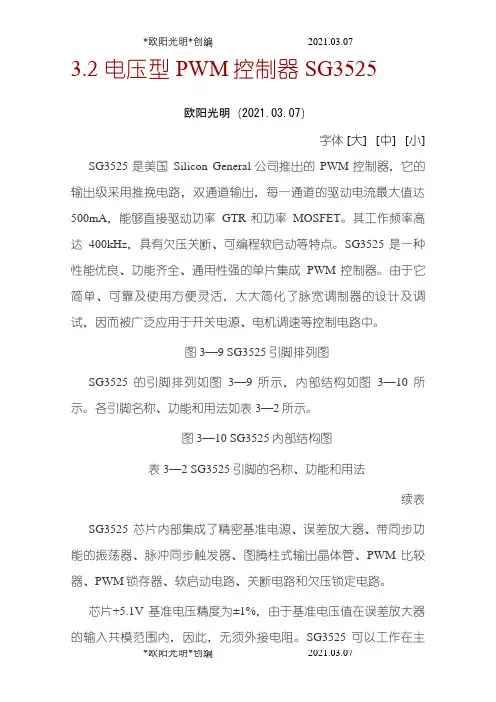

3.2 电压型PWM控制器SG3525字体[大][中][小] SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。
其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。
SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。
由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。
图3—9 SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。
各引脚名称、功能和用法如表3—2所示。
图3—10 SG3525内部结构图表3—2 SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。
芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。
SG3525可以工作在主从模式，也可以与外部时钟同步。
通过C T端(引脚⑤) 与放电端之间的电阻可以设置死区时间。
SG3525采用电压模式控制方式，工作原理波形如图3—11所示。
振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM 信号的上升沿，使主电路的开关器件开通。
误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。
F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为0.5、频率为振荡器频率一半的方波。
1. 软启动SG3525的软启动电容接入端(引脚⑧) 上通常接一个5μF的软启动电容。
一、 概述XY6112为高性能，电流模式PWM 控制器。
内置高压功率管，在AC85-350V的宽电压范围内提供高达12W 的连续输出功率。
高性价比的双极型制作工艺生产的控制芯片，结合高压功率管的一体化封装最大程度上节约了产品的整体成本。
该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC转换器。
IC内部的启动电路可利用功率开关管本身的放大作用完成启动，很大程度地降低了启动电阻的功率消耗；而在输出功率较小时IC将自动降低工作频率，从而实现了很低的待机功耗；专利的驱动电路使开关管工作于临界饱和状态，提高了系统的工作效率，使系统可以轻松满足“能源之星”关于待机功耗和效率的认证要求。
在实现待机降频的同时限制工作频率进入音频范围，防止音频噪音的产生。
4-12V的工作电压范围提供了轻松的VCC电压设计空间，同时VCC达到12V时芯片内部保护，限制输出功能可防止光耦或反馈电路损坏引起的输出电压过高，IC内部还提供了完善的防过载与防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。
IC内部还集成了温度保护功能，在系统过热的情况下降低输出功率，或关闭输出。
现可提供DIP8的标准封装和满足ROHS标准。
图1：电路框图二、 特点 满足AC85-350V的输入电压范围的设计要求。
具有待机降频功能，无音频噪音问题，待机功耗可做到0.25W以下 高效的驱动电路，比同类产品效率高4-5%。
和同类产品比芯片发热减小40% 能满足能源之星2.0关于效率和待机功耗的最新要求。
具有温度补偿功能，精确电流控制 低启动电流和低工作电流，4-12V的宽工作压范围。
宽电压连续输出功率可达12W, 峰值输出功率可达15W 过温保护功能（OTP） 过压保护功能（OVP） 可靠性高 可实现无Y电容系统设计极少的外围元器件，整体方案成本低三、 应用范围9小家电(如:电磁炉)9充电器9电源适配器（如通信终端产品） 9DVD/DVB电源电脑，LCD TV待机电源四、 引脚功能描述管脚 符号 管脚定义描述1 OB 功率管基极，启动电流输入，外接启动电阻2 VCC 供电脚3 GND 接地脚4 CT 开关频率设定脚，外接定频电容5 FB 反馈脚6 IS 开关电流取样与限制设定脚，外接电流取样电阻7,8 OC 输出脚，接开关变压器备注：PCB Layout时应将Pin6与Pin7之间保留1mm以上的安全距离，避免产生放电现象。
开关电源（SMPS）次边监控IC，用作组成SMPS的辅助（housekeeping）电路，以履行过电压和欠电压保护及遥控开/关等功能。
SPMS次边监控IC，内部电路往往比初级侧PWM控制器IC更加复杂，引脚也往往更多。
但是，使用此类IC后，不会引起SMPS元件数量和成本上的增加。
本文介绍的美国快捷公司生产的PCSPMS次边监控芯片KA3511，是一种改进型的固定频率PWM控制IC。
用其设计PC电源，是目前
比较理想的选择。
2引脚功能及主要特点
KA3511采用22脚DIP封装，引脚排列如图1所示。
KA3511主要由振荡器、误差放大器、PWM比较器、过电压保护（OVP）与欠电压保护（UVP）电路、遥控开/关控制电路、电源好（pwoergood）信号产生器和精密参考电压等单元电路所组成，引脚功能如表1
所示。
表1引脚功能
21 E 功率地
22 C1 输出驱动
图1KA3511引脚排列
图2PWM控制电路
图3工作波形
图4软启动电路
KA3511的主要特点如下：
（1）只需很少量的外部元件，就可以组成性能优良的SPMS辅助电路；
（2）固定频率、可变占空比电压型PWM控制；
（3）利用死区时间控制实现较启动；
（4）为推挽操作对偶输出，每个输出晶体管的电
流容量为200mA；
（5）对于SMPS的＋3.3V、＋5V和＋12V输出，
具有OVP和UVP功能；
（6）遥控开/关控制功能；
（7）为监视电源电压电平，使微处理器安全操作，
内置电源好信号产生器；
（8）精密电压参考，容差为±2％（4.9V≤Vref≤
5.1V）；
（9）电源电压VCC=14～30V，待机（standby）电
流（ICC）典型值是10mA。
3工作原理
31振荡器
KA3511是固定频率PWM控制IC，内部线性锯齿波振荡器的频率由IC脚7外部电阻RT和脚8外部电容
CT设定：fosc=
32PWM控制电路
KA3511的PWM控制电路如图2所示，图3为其工作波形。
误差放大器用作感测电源输出电压，它的输出连接到PWM比较器的同相输入端。
死区时间控制比较器有一个0.12V的失调电压，以限制最小输出死区时间。
PWM比较器为误差放大器调节输入脉冲宽度提供了一个手段。
当振荡器定时电容CT放电时，在死区时间比较器输出上产生一个正脉冲。
时钟脉冲控制触发器，并使输出晶体管Q1和Q2禁止。
为使Q1和Q2推挽工作，脉冲控制触发器将调制脉冲对准Q1和Q2中的
一只晶体管，其输出频率是振荡器频率的一半。
输出PWM通过CT上的正锯齿波与两个控制信号中的任意一个进行比较完成。
或非（NOR）门驱动输出晶体管Q1和Q2使能，此情况仅当触发器时钟输入为低电平时发生。
随控制信号幅值的增加，输出脉冲宽度相应变窄。
控制信号是电源输出的反馈输入，亦即误差放大器输入。
33软启动电路
KA3511的软启动电路如图4所示。
软启动的目的是防止SMPS的输出（3.3V/5V/12V）在启动时上升太快，达到OVP电平。
在主电源开始接通时，死区时间控制电压为3V，尔后进入低态。
低态电压由R1和R2决
定：VDTC(LOW)=×Vref
由于Vref=5V，R1=47kΩ，R2=1kΩ，故VDTC(LOW)≈105mV。
在软启动过程中，电源输出上升时间典型
值是15ms，输出占空比从最小到最大变化。
如果遥控电压为“高”（“H”）态时，死区时间控制电压通过IC内3mA的电流源保持在3V[=3mA×R2（1kΩ）]。
当遥控电压变为“低”（“L”）态时，死区时间控制电压将从3V变为0V。
图5输出调节电路
图6OVP电路
图7UVP电路
图8遥控开/关及延迟电路
34输出电压调节
输出电压调整电路如图5所示。
＋5V和＋12V的输出电压由R1、R2与R3及R4的电阻比确定。
如果输出电压（＋5V或＋12V）升高或降低，KA3511通过PWM控制比较器信号和误差放大器输出，使主电源开关的占空比相应变化，实现SMPS输出电压的调节。
R5与C1组成补偿电路，以使系统稳定。
35OVP电路
OVP电路如图6所示。
OVP功能通过IC脚13、脚14和脚15分别连接到SMPS次边＋3.3V、＋5V和＋1 2V的输出实现。
IC内部电阻R1与R2、R3与R4和R5与R6的电阻比与参考电压Vref决定每一个OVP
电平。
例如，对于＋3.3V输出的OVP门限电压为：VOVP1(＋3.3V)=×VA=×Vref=4.1V 同理，R3与R4、R5与R6决定的＋5V和＋12V输出的OVP电平分别是62V和142V。
IC脚16（PT）是OVP比较器的另一个保护输入，OVP电平由PT外部电阻R101和R102决定（典型
值是115V）。
36UVP电路
KA3511的UVP电路如图7所示。
该电路由带三个输入的UVP比较器及R1与R2、R3与R4和R5与R6电阻分压器组成。
对于SMPS次边＋3.3V、＋5V和＋12V的三个输出，每一个UVP电平分别是2.3V、4
V和10V。
37遥控开/关与延迟电路
KA3511的遥控开/关及延迟电路如图8所示。
这部分电路利用微处理器控制。
如果有一个大信号施加到IC 脚6，比较器输出高电平，并被传送到开/关延时电路和电源好（PG）电路。
如果没有信号施加到脚6，脚6则保持5V的高电平。
当REM（脚6）=“H”时，在经过约8ms的开通延时之后，PWM=“H”，主SMPS 关断。
当REM=“L”时，在经过约24ms的延时之后，PWM=“L”，主SMPS则工作。
38R/S触发器电路
图9为KA3511的R/S触发器电路。
R/S触发器由OVP、UVP和一些延迟的遥控开/关信号控制。
如果OV P或UVP输出是高电平，触发器置位信号则为高态，PWM亦为“高”，主电源关断。
当遥控信号是高态时，它的延迟输出信号施加到R/S触发器的复位端口，导致置位为低态，从而使输出Q是低态。
在这个时间中，PWM通过延迟的遥控高信号保持在高态。
在主电源被OVP/UVP和通过遥控初始化关断之后，如果遥控信
号变为低态，主电源则开始工作。
图9R/S触发器电路
图10电源好信号产生器电路
图11KA3511应用电路
39电源好信号产生器
KA3511的电源好信号产生器电路如图10所示。
电源好信号产生器电路产生依赖于输出电压状态的“开”与“关”信号。
当IC脚11上的输出PG=“H”时，意味着电源是“好的”；当PG=“L”时，则表示电源出现故障。
当电源接通时，为稳定输出，在经过约250ms的延时之后产生PG“高”信号。
当电源切断时，为保护下面所跟随的系统，通过检测电源状态产生PG“低”信号，并且没有延迟。
比较器COMP1和COMP2分别用作检测＋5V和VCC电压。
VCC检测点电压为172V，脚9（DET）外部电阻R11和R12的取值应符合下面的等式要求：VDET=1.25V×=17.2V
当＋5V的输出降至43V以下时，为提高系统稳定性，比较器COMP3产生不带延迟的PG“低”信号。
当遥控开/关信号是高态时，则产生不带延迟的PG“低”信号。
在主电源被接地之前，PG就变为低态。
PG延时（Td）由IC脚10（TPG）外部电容CPG、COMP3的门限电压Vth和充电电流Ichg决定：
Td====250ms
4应用电路
KA3511只需外加很少量的元件，即可在SMPS的次边组成功能齐全的SMPS辅助电路。
KA3511的典型应
用电路如图11所示。
在图11所示的SMPS次边监控电路中，KA3511的脚13、脚14和脚15分别连接PCSMPS的33V、5V 和12V的次边输出，以履行OVP和UVP功能。
IC脚4通过外部电阻分压器感测SMPS次边5V和12V的输出电压，并与脚3内部125V的参考电压进行比较，其输出和PWM比较器的控制信号调节主电源开关的占空比，以使输出电压稳定。
IC脚2与脚3之间在外部连接的RC网络，用作误差放大器输出与反相输入之间的补偿。
IC脚6为遥控开/关输入，脚5外部电容用作遥控开/关延迟。
脚7外部12kΩ的电阻和脚8外部0.01μF的电容，用作设定IC振荡器频率。
脚9可通过外部电阻分压器对VCC进行欠电压检测（见图10），脚10外部电容（2.2μF）用作电源好（PG）信号延迟，脚17外部电容（2.2μF）用作UVP延迟。
