(仅供参考)开关电源控制芯片M51995及其应用

开关电源控制芯片M51995及其应用SMPS's Control Chip M51995 and Its Applications 摘要：M51995A是MITSUBISHI公司推出的专门为AC/DC变换而设计的离线式开关电源初级PWM控制芯片。

本文详细描述它的工作原理并给出典型应用。

Abstract: M51995A is a off－line SMPS's primary PWM control chip of specific design for AC／DC Conversion by MITSUBISHI ．This paper described in detail its work principle and showed typical applications.关键词：振荡PWM比较锁存电流限制断续Keywords: Oscillation，PWM comparison lock，Current limit，Discontinuity1、引言M51995A是一专门为AC/DC变换设计的离线式开关电源初级PWM控制芯片。

该芯片内置大容量图腾柱电路，可以直接驱动MOSFET。

M51995A不仅具有高频振荡和快速输出能力，而且具有快速响应的电流限制功能。

它的另一大特点是过流时采用断续方式工作。

芯片的主要特征如下* 500kHz工作频率；* 输出电流达±2A，输出上升时间60μs，下降时间40μs；* 起动电流小，典型值为90μA；* 起动电压和关闭电压间压差大：起动电压为16V，关闭电压为10V；* 改进图腾柱输出方法，穿透电流小；* 过流保护采用断续方式工作；* 用逐脉冲方法快速限制电流；* 欠压、过压锁存电路。

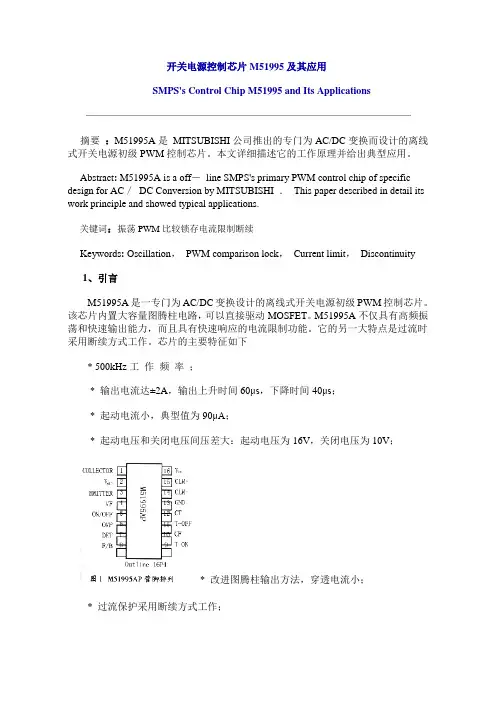

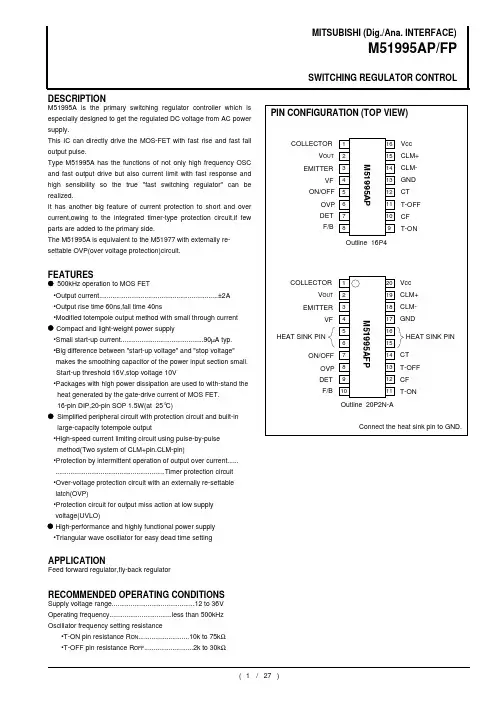

2、管脚排列及说明管脚排列见图1。

各引脚定义如下：COLLECTOR：图腾柱输出集电极Vout：图腾柱输出EMITTER：图腾柱输出发射极VF：VF控制端ON/OFF：工作使能端OVP：过压保护端DET：检测端F/B：电压反馈T－ON：计时电阻ON端CF：计时电容端T－OFF：计时电阻OFF端CT：断续方式工作检测电容端GND：芯片地CLM－：负压过流检测端CLM＋：正压过流检测端Vcc：芯片供电端3、工作原理M51995A的原理框图如图2所示。

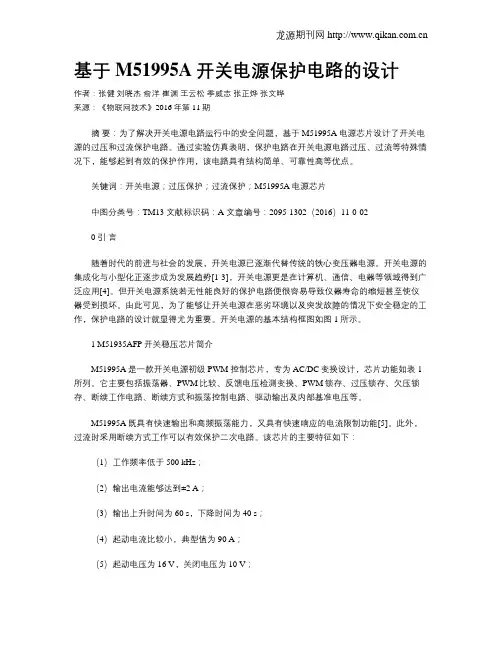

基于M51995A开关电源保护电路的设计作者：张健刘晓杰俞洋崔渊王云松季威志张正烨张文晔来源：《物联网技术》2016年第11期摘要：为了解决开关电源电路运行中的安全问题，基于M51995A电源芯片设计了开关电源的过压和过流保护电路。

通过实验仿真表明，保护电路在开关电源电路过压、过流等特殊情况下，能够起到有效的保护作用，该电路具有结构简单、可靠性高等优点。

关键词：开关电源；过压保护；过流保护；M51995A电源芯片中图分类号：TM13 文献标识码：A 文章编号：2095-1302（2016）11-0-020 引言随着时代的前进与社会的发展，开关电源已逐渐代替传统的铁心变压器电源。

开关电源的集成化与小型化正逐步成为发展趋势[1-3]，开关电源更是在计算机、通信、电器等领域得到广泛应用[4]。

但开关电源系统若无性能良好的保护电路便很容易导致仪器寿命的缩短甚至使仪器受到损坏。

由此可见，为了能够让开关电源在恶劣环境以及突发故障的情况下安全稳定的工作，保护电路的设计就显得尤为重要。

开关电源的基本结构框图如图1所示。

1 M51935AFP开关稳压芯片简介M51995A是一款开关电源初级PWM 控制芯片，专为AC/DC变换设计，芯片功能如表1所列。

它主要包括振荡器、PWM比较、反馈电压检测变换、PWM锁存、过压锁存、欠压锁存、断续工作电路、断续方式和振荡控制电路、驱动输出及内部基准电压等。

M51995A既具有快速输出和高频振荡能力，又具有快速响应的电流限制功能[5]。

此外，过流时采用断续方式工作可以有效保护二次电路。

该芯片的主要特征如下：（1）工作频率低于500 kHz；（2）输出电流能够达到±2 A；（3）输出上升时间为60 s，下降时间为40 s；（4）起动电流比较小，典型值为90 A；（5）起动电压为16 V，关闭电压为10 V；（6）起动电压和关闭电压的压差大；（7）过流保护采用断续方式工作；（7）用脉冲方法快速限制电流；（8）欠压、过压锁存电路。
