焊接工艺中的射线检测与无损检测焊接是一种常见的金属连接方法，广泛应用于建筑、制造业、航空航天等领域。
然而，焊接过程中常常存在焊缝质量问题，这对于相关产品的安全性和可靠性产生了重要影响。
为了确保焊缝的质量，射线检测与无损检测成为了必不可少的方法。
本文将重点讨论焊接工艺中的射线检测与无损检测。
一、射线检测在焊接工艺中的应用射线检测是一种利用射线通过被测对象来获取材料内部结构信息的方法。
在焊接工艺中，射线检测主要用于检测焊缝的质量，包括焊接接头的缺陷、孔洞、裂纹等问题。
常用的射线检测方法包括X射线检测和γ射线检测。
1. X射线检测X射线检测是利用X射线通过被测对象后形成的透射或散射图像来判断焊缝的质量。
这种方法具有迅速、高效的特点，能够有效发现焊缝中的各类缺陷。
X射线检测设备主要包括射线源、探测器和显像设备。
在进行X射线检测时，需要严格遵守相关的安全操作规程，以避免对人体造成伤害。
2. γ射线检测γ射线检测是利用γ射线通过被测对象后形成的透射或散射图像来检测焊缝的质量。
与X射线检测相比，γ射线的穿透能力更强，可以检测更厚的金属焊缝。
γ射线检测设备与X射线检测设备类似，但射线源的选择以及防护措施会有所不同。
二、无损检测在焊接工艺中的应用无损检测是一种在不破坏被测对象外部结构的前提下，通过检测技术来获取内部缺陷信息的方法。
在焊接工艺中，无损检测主要用于检测焊缝的质量以及焊接接头的可靠性。
1. 超声波检测超声波检测是利用超声波在材料中传播时受到材料内部结构变化的影响而产生回波信号的方法。
在焊接工艺中，超声波检测可以检测焊缝中的各类缺陷，如焊缝结构不均匀、气孔、裂纹等。
该方法非常灵敏，可以检测出微小的缺陷，并可定量评估焊缝的可靠性。
2. 磁粉检测磁粉检测是利用磁场在被测对象表面形成漏磁场，从而检测材料内部缺陷的方法。
在焊接工艺中，磁粉检测可以发现焊缝中的裂纹、缺陷等问题。
该方法操作简单，适用性广泛，并且对于表面缺陷的检测效果较好。

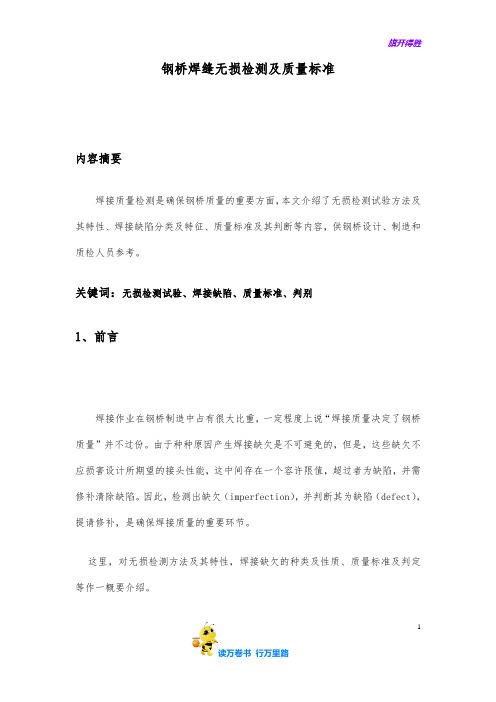

钢桥焊缝无损检测及质量标准内容摘要焊接质量检测是确保钢桥质量的重要方面，本文介绍了无损检测试验方法及其特性、焊接缺陷分类及特征、质量标准及其判断等内容，供钢桥设计、制造和质检人员参考。
关键词：无损检测试验、焊接缺陷、质量标准、判别1、前言焊接作业在钢桥制造中占有很大比重，一定程度上说“焊接质量决定了钢桥质量”并不过份。
由于种种原因产生焊接缺欠是不可避免的，但是，这些缺欠不应损害设计所期望的接头性能，这中间存在一个容许限值，超过者为缺陷，并需修补清除缺陷。
因此，检测出缺欠（imperfection），并判断其为缺陷（defect），提请修补，是确保焊接质量的重要环节。
这里，对无损检测方法及其特性，焊接缺欠的种类及性质、质量标准及判定等作一概要介绍。
12、焊接接头的检测方法2.1 无损检测试验和无损检测无损检测试验（NDT：nondestructive testing）是不破坏材料或成品而掌握有无缺欠，缺欠位置及其大小、形状和分布状态的试验。
无损检测是依据无损检测试验结果和缺欠容限标准等，判断质量是否合格。
二者意义不同。
图2.1为常用无损检测试验方法。
目视检测（VT）外部缺欠着色渗透液（PT）缺欠发生后磁粉探伤（MT）（静态法）超声波试验（UT）缺陷检测内部缺欠试验方法放射线试验（RT）2缺欠发生中声发射试验（AET：acoustic emission testing）（动态法）图2.1常用的无损检测试验方法上述方法中，VT、PT、MT、UT、RT为静态试验法，是掌握焊后缺欠是否存在的方法。
AET为动态试验法，是为把握缺欠成长状态的方法。
2.2常用检测方法考虑到各种试验方法的特性，以及各种焊接缺欠的特征，应选择合适的无损检测试验方法来检测各种缺欠。
另外，需考虑相应的钢材、焊接接头类型和焊接方法，来决定检查标准。
以下概要介绍各种试验方法。
（1）目视检查（VT：Visual testing）目视检查是指直接用肉眼或借助放大镜、焊规等简便工具检查焊缝表面状态，如形状、颜色、粗糙度、有无缺欠，特别是焊缝尺寸、咬边、重叠、波纹、3凸凹等。
探伤焊缝检测标准1.检测方法探伤焊缝检测主要采用以下三种方法：射线检测、超声波检测和漏磁检测。
其中，射线检测和超声波检测应用较为广泛，而漏磁检测在特殊情况下也可发挥重要作用。
根据焊接材料、厚度和焊接工艺等因素，需选择合适的检测方法。
2.检测灵敏度探伤焊缝检测的灵敏度主要包括剂量、分辨率和误判率。
为保证检测结果的准确性，需根据焊接材料、厚度和焊接工艺等因素，选择合适的检测灵敏度。
一般来说，较高的检测灵敏度可获得更准确的检测结果，但同时也会增加检测时间和成本。
3.检测频率和深度探伤焊缝检测的频率和深度需根据实际情况确定。
对于关键部位或存在高风险的焊接接头，应适当增加检测频率和深度。
另外，检测深度还受到工件厚度的影响，应根据工件厚度选择合适的检测深度。
4.缺陷认定和分类探伤焊缝检测中发现的缺陷可根据外观、尺寸和性质进行认定和分类。
对于不同类别的缺陷，应采取相应的修复措施，以确保焊接接头质量和安全性。
5.图像评判探伤焊缝检测的结果通常以图像的形式展示。
对于射线检测和超声波检测，可通过对图像的解读来评估焊接接头质量。
图像评判需遵循一定的标准，包括GB/T 33235-2016《金属熔化焊接接头射线照相》和GB/T 11345-2013《钢焊缝手工超声波探伤方法和探伤结果分级》。
6.精度和误差范围探伤焊缝检测的精度和误差范围是评估检测方法的重要指标。
一般来说，射线检测和超声波检测的精度较高，误差范围较小。
在实际应用中，还需考虑操作人员的技能水平、仪器设备的精度等因素，以确保检测结果的准确性。
7.安全性操作规程在进行探伤焊缝检测时，必须遵守安全性操作规程，确保操作人员和周围环境的安全。
安全性操作规程应包括安全距离、防护措施等内容。
在操作过程中，需对工件进行防护处理，避免对操作人员和周围人员造成伤害。
同时，操作人员应经过专业培训，熟悉操作规程，并持有相应的资格证书。
在检测过程中，还需对设备进行安全检查，确保设备正常运转，避免发生事故。
焊接探伤检测有几种方法焊接探伤检测是指对焊接接头进行质量检测的过程，其目的是发现焊接接头中可能存在的缺陷和问题，以保证焊接接头的质量和安全性。
在实际的焊接工艺中，常常需要采用不同的方法来进行焊接探伤检测，以确保焊接接头的质量达到要求。
下面将介绍焊接探伤检测的几种常见方法。
首先，一种常见的焊接探伤检测方法是X射线探伤。
X射线探伤是利用X射线对焊接接头进行透射检测，通过观察X射线透射后的影像，可以发现焊接接头中可能存在的缺陷和问题，如气孔、夹杂、裂纹等。
X射线探伤具有高灵敏度、高分辨率和快速检测的优点，适用于对焊接接头进行全面、立体的检测。
其次，超声波探伤是另一种常用的焊接探伤检测方法。
超声波探伤是利用超声波对焊接接头进行传播和反射，通过观察超声波的传播和反射情况，可以发现焊接接头中可能存在的缺陷和问题。
超声波探伤具有无损检测、高灵敏度和高分辨率的优点，适用于对焊接接头进行局部和表面的检测。
另外，磁粉探伤是焊接探伤检测的另一种常见方法。
磁粉探伤是利用磁场对焊接接头进行磁化，然后在表面撒布磁粉，通过观察磁粉在焊接接头表面的分布情况，可以发现焊接接头中可能存在的裂纹和缺陷。
磁粉探伤具有简单易行、成本低廉和适用于复杂形状的优点，适用于对焊接接头进行表面和局部的检测。
最后，涡流探伤是焊接探伤检测的另一种重要方法。
涡流探伤是利用交变磁场对焊接接头进行感应涡流，通过观察涡流感应情况，可以发现焊接接头中可能存在的裂纹和缺陷。
涡流探伤具有高灵敏度、无损检测和适用于导电材料的优点，适用于对焊接接头进行表面和局部的检测。
综上所述，焊接探伤检测有多种方法，包括X射线探伤、超声波探伤、磁粉探伤和涡流探伤等。
每种方法都具有其独特的优点和适用范围，可以根据具体的焊接接头要求和条件选择合适的探伤方法进行检测，以确保焊接接头的质量和安全性。
焊缝探伤检测方法焊接是制造业中常见的连接工艺，而焊缝的质量直接影响着焊接件的性能和安全性。
因此，对焊缝进行探伤检测是非常重要的。
本文将介绍几种常见的焊缝探伤检测方法，以供参考。
首先，常见的焊缝探伤检测方法之一是磁粉探伤。
这种方法利用磁粉在外加磁场下的磁性特性，通过磁粉在缺陷处的聚集来发现焊缝中的裂纹、夹杂等缺陷。
这种方法简单易行，对表面缺陷的检测效果较好，但对于深层缺陷的检测能力有限。
其次，超声波探伤是另一种常用的焊缝探伤方法。
超声波探伤利用超声波在材料中的传播和反射特性来检测焊缝中的缺陷。
这种方法可以对焊缝进行全面、非破坏性的检测，对于各种形式的缺陷都有较好的检测能力。
但是，超声波探伤对操作人员的技术要求较高，且对焊缝的几何形状和材料性质有一定的限制。
另外，涡流探伤也是一种常见的焊缝探伤方法。
涡流探伤利用交变磁场在导电材料中产生涡流的原理，通过检测涡流的变化来发现焊缝中的缺陷。
这种方法对于表面和近表面的缺陷有较好的检测能力，对于导电性好的材料也有较好的适用性。
但是，对于非导电材料和厚度较大的材料，涡流探伤的效果就会大打折扣。
最后，X射线探伤也是一种常用的焊缝探伤方法。
X射线探伤利用X射线在材料中的透射和吸收特性来检测焊缝中的缺陷。
这种方法可以对焊缝进行全面、深层的检测，对于各种形式的缺陷都有较好的检测能力。
但是，X射线探伤设备价格昂贵，操作复杂，对操作人员的技术要求也很高。
综上所述，不同的焊缝探伤方法各有优劣。
在实际应用中，需要根据具体的焊接工艺、焊缝形式和材料性质选择合适的探伤方法。
同时，对于复杂的焊缝结构，也可以采用多种探伤方法相结合的方式，以提高检测的准确性和全面性。
希望本文介绍的焊缝探伤检测方法能对相关人员有所帮助。
钢结构焊缝检测方法
钢结构焊缝检测方法包括以下几种：
1. 目测检测：使用肉眼对焊缝进行检查，观察是否存在裂纹、夹渣、多层焊等缺陷。
2. 磁粉检测：通过涂刷或喷洒感应液，在焊缝表面形成磁场，然后应用铁粉或磁粉在焊缝上进行检测，利用磁粉在缺陷处的聚集来发现缺陷。
3. 超声波检测：通过将超声波传感器置于焊缝附近，发射超声波波束并接收返回的波束，从而检测并评估焊缝中的缺陷。
4. 射线检测：通过使用射线（X射线或γ射线）照射焊缝，然后通过检测放射线在焊缝中的吸收、散射和透射来检测和评估焊缝中的缺陷。
5. 热像仪检测：使用红外热像仪来检测焊缝和毗邻结构的温度变化，通过温度异常来发现潜在的缺陷。
6. 声发射检测：通过监测焊缝中的声发射信号，包括声音和应力波，来检测焊缝中的裂纹和其他缺陷。
这些方法可以单独或结合使用，根据具体的需求和情况选择适当的方法进行焊缝检测。
角焊缝探伤检测方法？一、角焊缝探伤检测方法？步骤/方式1射线探伤方法(RT)目前应用较广泛的射线探伤方法是利用(X、γ)射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上，能发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷。
步骤/方式2超声波探伤(UT)超声波比射线探伤灵敏度高，灵活方便，周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，受探伤人员经验和技术熟练程度影响较大。
步骤/方式3磁性探伤(MT)磁性探伤主要用于检查表面及近表面缺陷。
该方法与渗透探伤方法比较，不但探伤灵敏度高、速度快，而且能探查表面一定深度下缺陷。
步骤/方式4渗透探伤(PT)液体渗透探伤主要用于检查坡口表面、碳弧气刨清根后或焊缝缺陷清除后的刨槽表面、工卡具铲除的表面二、超声波探伤仪探头的介绍超声波探伤仪探头目前最多常见的是德国KK的产品，由于德国KK被美国GE收购以后，所以现在这类探头也叫美国GE德国KK探头。
主要应用于一般焊缝检测，大尺寸，厚部件的检测。
三、什么情况下使用超声波探伤？它与射线探伤有何区别？在不能破坏加工表面的要求下可以使用超声波仪器或设备来进行检测。
一、方式不同1、超声波探伤：是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法。
2、射线探伤：是利用某种射线来检查焊缝内部缺陷的一种方法。
二、原理不同1、超声波探伤：波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。
2、射线探伤：射线通过被检查的焊缝时，因焊缝缺陷对射线的吸收能力不同，使射线落在胶片上的强度不一样，胶片感光程度也不一样，这样就能准确、可靠、非破坏性地显示缺陷的形状、位置和大小。
三、优缺点不同1、超声波探伤：穿透能力强，探测深度可达数米，要由有经验的人员谨慎操作。
焊缝检测方法射线探伤方法(RT) 、超声波探伤(UT)、渗透探伤(PT) 、磁性探伤(MT)。
1.射线探伤方法(RT)目前应用较广泛的射线探伤方法是利用(X、γ)射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上。
主要用于发现焊缝磁性探伤主要用于:检查表面及近表面缺陷。
该方法与渗透探伤方法比较，不但探伤灵敏度高、速度快，而且能探查表面一定深度下缺陷。
主动红外CCD焊缝检测方法一种主动红外CCD焊缝检测方法，选择红外发光二极管作为主动红外成像的光源，CCD作为获取主动红外图像的检测器，根据焊缝在焊接过程中显微组织结构和化学成分的变化，获取焊缝主动红外图像，由计算机获取CCD的视频输入，然后对焊缝红外图像进行一系列处理，经图像滤波、图像分割、图像匹配后提取焊缝的各个特征参数来评估焊接质量，并将分析结果存入数据库，最后对整个焊缝质量进行统计分析，对不符合要求的焊缝进行报警，并形成报表。
本发明所获取的主动红外图像焊缝特征明显，相应的图像处理简单快速，检测速度快、精度高、稳定可靠，适合于实际工业场合。
1、一种主动红外CCD焊缝检测方法，其特征在于包括如下具体步骤: 1)红外图像获取:将红外发光二极管阵列照射在焊缝的表面，采用CCD作为获取主动红外图像的检测器，获取焊缝的近红外反射图像，送入计算机，红外发光二极管工作电压为3V，工作电流为10mA，红外光线峰值波长880nm，CCD 带红外CCD专用滤光镜，带宽850nm-920nm; 2)图像处理:计算机获取CCD视频输入后，对红外图像进行图像滤波、图像分割、图像匹配和图像定标处理，并提取焊缝的特征，采取中值滤波法进行图像滤波，采用迭代法求得最佳的图像分割阈值，利用焊缝已知模型进行图像匹配找出焊缝，找出图像大小与实际大小之间的关系进行图像定标，得到焊缝的参数，包括焊缝的宽度、长度和偏心距，完成焊缝的特征提取; 3)数据库管理:计算机图像处理完毕后，对整个焊缝质量进行统计分析，将分析结果存入数据库，并形成报表，对不符合要求的焊缝，计算机给出报警信号，进行报警。
焊缝探伤检测方法
焊缝探伤检测方法
一、简介
焊缝探伤检测方法是一种采用 X 射线等无损检测技术对焊缝内部探伤缺陷进行检测的方法。
它以 X 射线等有效检测技术为基础，将被检物（焊缝）放置于相应的检测装置中，使电子或 X 射线撞入物体后，使其衰减和散射，利用其吸收率来测量物体内部的缺陷情况。
二、探伤原理
1、X 射线探伤原理
X 射线探伤原理是基于 X 射线撞击物体后，使得物体内部缺陷离子化，从而改变 X 射线的吸收率，从而可以检测出物体内部的缺陷。
2、电子束探伤原理
电子束探伤原理是电子束撞击物体后，由于其能量的传递，使得物体内部缺陷离子化，从而改变 X 射线的吸收率，从而可以检测出物体内部的缺陷。
三、优缺点
1、优点：
（1）无损性检测：X 射线和电子束探伤技术属于无损检测技术，可以精确地检测焊缝内部缺陷，而不会损坏焊缝。
（2）灵敏度高：X 射线和电子束探伤技术具有非常高的灵敏度，可以检测到局部小型缺陷离子化。
2、缺点：
（1）技术复杂：X 射线和电子束探伤技术技术难度较大，除需要专业的设备外，还需要熟练的操作人员。
（2）成本较高：X 射线和电子束探伤技术属于高投入的检测技术，检测成本较高。
焊接探伤检测有几种方法焊接是工程中常见的连接工艺，而焊接质量的好坏直接关系到工件的使用安全和性能。
因此，焊接探伤检测成为焊接质量控制的重要环节。
针对焊接探伤检测，我们可以采用多种方法进行检测，下面将介绍其中的几种方法。
首先，我们来介绍一种常见的焊接探伤检测方法——X射线检测。
X射线检测利用X射线的穿透能力，可以对焊缝进行全面、非破坏性的检测。
通过X射线检测，可以清晰地观察到焊缝的内部结构，发现焊缝中的气孔、夹杂物、裂纹等缺陷。
X射线检测设备操作简便，检测效果可靠，因此在焊接探伤检测中得到了广泛应用。
其次，超声波检测是另一种常用的焊接探伤检测方法。
超声波检测利用超声波在材料中传播的特性，通过探头对焊缝进行扫描，检测焊缝中的缺陷。
超声波检测可以检测到焊缝中的各种缺陷，如气孔、夹杂物、裂纹等，同时还可以对焊缝的尺寸和形状进行评估。
超声波检测设备操作灵活，适用于各种形状和材质的焊接工件，因此在焊接探伤检测中具有广泛的适用性。
另外，磁粉探伤是一种针对铁磁性材料的焊接探伤检测方法。
磁粉探伤利用磁场和磁粉的作用，可以对焊缝表面和近表面的缺陷进行检测。
在磁粉探伤中，先在被检测的焊缝表面涂抹磁粉，然后施加磁场，通过观察磁粉的分布情况来判断焊缝中是否存在缺陷。
磁粉探伤操作简便，适用于各种形状的焊接工件，是一种经济、有效的焊接探伤检测方法。
除了以上介绍的几种方法外，还有一些其他的焊接探伤检测方法，如涡流检测、射线检测等。
每种方法都有其适用的范围和特点，选择合适的方法进行焊接探伤检测，可以有效地保障焊接质量，确保工件的安全可靠性。
总的来说，焊接探伤检测有多种方法，每种方法都有其独特的优势和适用范围。
在实际应用中，我们应根据具体的焊接工件和检测要求，选择合适的方法进行检测，以确保焊接质量达到要求。
同时，对于不同的焊接工艺和材料，也可以采用多种方法相结合的方式进行检测，以提高检测的全面性和可靠性。
焊接探伤检测是焊接质量控制中不可或缺的环节，只有通过科学有效的检测方法，才能保障焊接工件的质量和安全。
