摘要整流电路就是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。
整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
关键词：整流，变压，触发，过电压，保护电路目录第1章三相桥式整流原理 (3)第2章系统主电路 (4)2.1 三相全控桥的工作原理 (4)2.2阻感负载时的波形分析 (4)第3章触发电路设计 (6)3.1芯片的连接 (6)3.2 触发电路原理说明 (7)第4章保护电路的设计 (9)4.1 晶闸管的保护电路 (9)4.2 直流侧阻容保护电路 (10)第5章参数的计算 (11)5.1 整流变压器参数 (11)5.2 晶闸管参数 (12)第6章MATLAB 建模与仿真 (13)6.1 MATLAB建模 (13)6.2 MATLAB 仿真 (15)6.3 仿真结构分析 (17)心得体会 (18)第1章三相桥式整流原理目前，在各种整流电路中，应用最为广泛的是三相桥式全控整流电路。

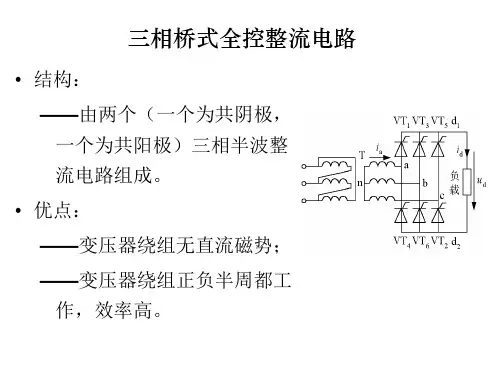

习惯将电路中阴极连在一起的三个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连在一起的三个晶闸管（VT4、VT6、VT2）称为共阳极组。
三相桥式全控整流电路通过变压器与电网连接，经过变压器的耦合，晶闸管电路得到一个合适的输入电压，是晶闸管在较大的功率因素下运行。
本设计中，主电路由三大部分构成，分别为主电路、触发电路、保护电路。
电力电子技术课程设计说明书三相桥式全控整流电路系、部: 电气与信息工程系专业: 自动化目录第1章绪论 01、电子技术的发展趋势 02、本人的主要工作 (2)第2章主电路的设计及原理 (2)1、总体框图 (3)2、主电路的设计原理 (3)2、1带电阻负载时 (4)2、2阻感负载时 (6)3、触发电路 (7)4、保护电路 (7)5、参数计算 (8)5、1 整流变压器的选择 (8)5、2 晶闸管的选择 (9)5、3 输出的定量分析 (9)第3章MATLAB的仿真 (10)1、MATLAB仿真软件的简介 (10)2、仿真模拟图 (10)3、仿真结果 (10)第4章结束语 (11)参考文献 (11)第1章绪论1、电子技术的发展趋势当今世界能源消耗增长十分迅速。
目前,在所有能源中电力能源约占40%,而电力能源中有40%就是经过电力电子设备的转换才到使用者手中。
预计十年后,电力能源中的80%要经过电力电子设备的转换,电力电子技术在21世纪将起到更大作用。
电力电子技术就是利用电力电子器件对电能进行控制与转换的学科。
它包括电力电子器件、变流电路与控制电路三个部分,就是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展,电力电子技术由于与现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关,已逐步发展成为一门多学科相互渗透的综合性技术学科。
电力电子技术作为一门高技术学科,由于其在节能、减小环境污染、改善工作条件等方面有着重要的作用,现在已广泛的应用于传统工业(例如:电力、机械、交通、化工、冶金、轻纺等)与高新技术产业(例如:航天、现代化通信等)。
下面着重讨论电力电子技术在电力系统中的一些应用。
在高压直流输电(HVDC)方面的应用直流输电在技术方面有许多优点:(1)不存在系统稳定问题,可实现电网的非同期互联;(2)可以限制短路电流;(3)没有电容充电电流;(4)线路有功损耗小;(5)输送相同功率时,线路造价低;(6)调节速度快,运行可靠;(7)适宜于海下输电。

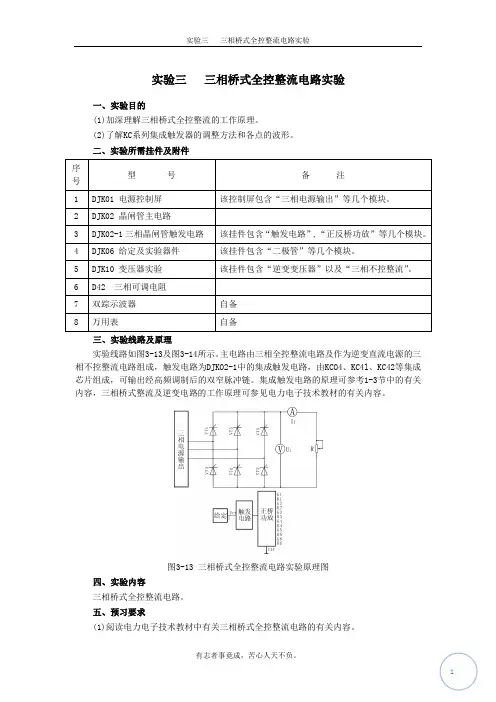

实验三三相桥式全控整流电路实验一、实验目的(1)加深理解三相桥式全控整流的工作原理。
(2)了解KC系列集成触发器的调整方法和各点的波形。
二、实验所需挂件及附件三、实验线路及原理实验线路如图3-13及图3-14所示。
主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。
集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。
图3-13 三相桥式全控整流电路实验原理图四、实验内容三相桥式全控整流电路。
五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。
(2))学习本教材中有关集成触发电路的内容，掌握该触发电路的工作原理。
六、思考题(1)如何解决主电路和触发电路的同步问题?在本实验中主电路三相电源的相序可任意设定吗?答：①采用宽脉冲触发或双脉冲触发发式。
在本实验中使脉冲宽度大于1/6个周期。
②在除法某个晶闸管的同时，前一个晶闸管补发脉冲，即用两个窄脉冲替代宽脉冲。
(2)在本实验的整流时，对α角有什么要求?为什么?答：在本实验的整流时，移相角度α角度为0-90度，这是因为移相角度α超过90度就会进入逆变状态。
七、实验方法(1)三相桥式全控整流电路按图3-13接线，将DJK06上的 “给定”输出调到零(逆时针旋到底)，使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使α角在30°～150°范围内调节，用示波器观察并记录α=30°、60°及90°时的整流电压U d 和晶闸管两端电压U vt 的波形，并记录相应的U d 数值于下表中。
计算公式:U d =2.34U 2cosα (0～60O) U d =2.34U 2[1+cos(a+3)] (60o ～120o) 描绘α=300、600时Ud 、Uvt 的波形。
