三相桥式全控整流电路原理及电路图,三相桥式全控整流电路原理及电路图

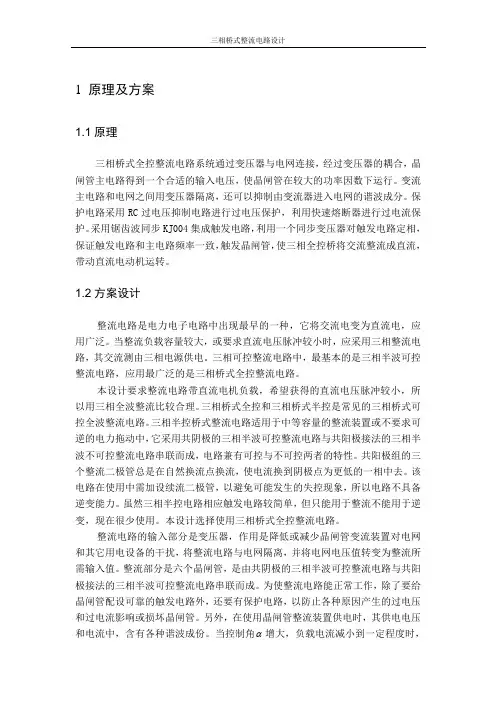

1 原理及方案1.1原理三相桥式全控整流电路系统通过变压器与电网连接，经过变压器的耦合，晶闸管主电路得到一个合适的输入电压，使晶闸管在较大的功率因数下运行。

变流主电路和电网之间用变压器隔离，还可以抑制由变流器进入电网的谐波成分。

保护电路采用RC过电压抑制电路进行过电压保护，利用快速熔断器进行过电流保护。

采用锯齿波同步KJ004集成触发电路，利用一个同步变压器对触发电路定相，保证触发电路和主电路频率一致，触发晶闸管，使三相全控桥将交流整流成直流，带动直流电动机运转。

1.2方案设计整流电路是电力电子电路中出现最早的一种，它将交流电变为直流电，应用广泛。

当整流负载容量较大，或要求直流电压脉冲较小时，应采用三相整流电路，其交流测由三相电源供电。

三相可控整流电路中，最基本的是三相半波可控整流电路，应用最广泛的是三相桥式全控整流电路。

本设计要求整流电路带直流电机负载，希望获得的直流电压脉冲较小，所以用三相全波整流比较合理。

三相桥式全控和三相桥式半控是常见的三相桥式可控全波整流电路。

三相半控桥式整流电路适用于中等容量的整流装置或不要求可逆的电力拖动中，它采用共阴极的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成，电路兼有可控与不可控两者的特性。

共阳极组的三个整流二极管总是在自然换流点换流，使电流换到阴极点为更低的一相中去。

该电路在使用中需加设续流二极管，以避免可能发生的失控现象，所以电路不具备逆变能力。

虽然三相半控电路相应触发电路较简单，但只能用于整流不能用于逆变，现在很少使用。

本设计选择使用三相桥式全控整流电路。

整流电路的输入部分是变压器，作用是降低或减少晶闸管变流装置对电网和其它用电设备的干扰，将整流电路与电网隔离，并将电网电压值转变为整流所需输入值。

整流部分是六个晶闸管，是由共阴极的三相半波可控整流电路与共阳极接法的三相半波可控整流电路串联而成。

为使整流电路能正常工作，除了要给晶闸管配设可靠的触发电路外，还要有保护电路，以防止各种原因产生的过电压和过电流影响或损坏晶闸管。

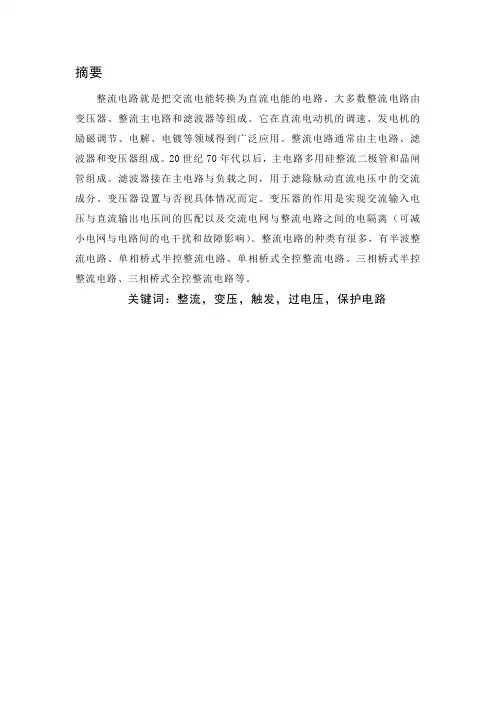

摘要整流电路就是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。

整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。

关键词：整流，变压，触发，过电压，保护电路目录第1章三相桥式整流原理 (3)第2章系统主电路 (4)2.1 三相全控桥的工作原理 (4)2.2阻感负载时的波形分析 (4)第3章触发电路设计 (6)3.1芯片的连接 (6)3.2 触发电路原理说明 (7)第4章保护电路的设计 (9)4.1 晶闸管的保护电路 (9)4.2 直流侧阻容保护电路 (10)第5章参数的计算 (11)5.1 整流变压器参数 (11)5.2 晶闸管参数 (12)第6章MATLAB 建模与仿真 (13)6.1 MATLAB建模 (13)6.2 MATLAB 仿真 (15)6.3 仿真结构分析 (17)心得体会 (18)第1章三相桥式整流原理目前，在各种整流电路中，应用最为广泛的是三相桥式全控整流电路。

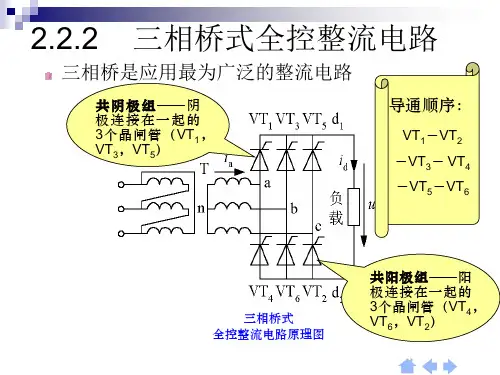

习惯将电路中阴极连在一起的三个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连在一起的三个晶闸管（VT4、VT6、VT2）称为共阳极组。

三相桥式全控整流电路通过变压器与电网连接，经过变压器的耦合，晶闸管电路得到一个合适的输入电压，是晶闸管在较大的功率因素下运行。

本设计中，主电路由三大部分构成，分别为主电路、触发电路、保护电路。

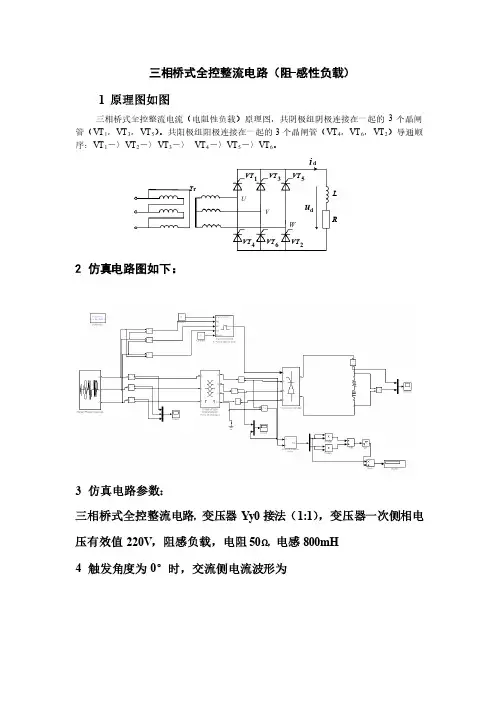

三相桥式全控整流电路（阻-感性负载）
1 原理图如图
三相桥式全控整流电流（电阻性负载）原理图，共阴极组阴极连接在一起的3个晶闸管（VT 1，VT 3，VT 5）。

共阳极组阳极连接在一起的3个晶闸管（VT 4，VT 6，VT 2）导通顺序：VT 1－〉VT 2－〉VT 3－〉－〉 VT 4－〉VT 5－〉VT 6。

L
d
u R
d
i r
T 1
VT 3
VT 4VT 6
VT 5
VT 2
VT V U
W
2 仿真电路图如下：
3 仿真电路参数：
三相桥式全控整流电路，变压器Yy0接法（1:1），变压器一次侧相电压有效值220V ，阻感负载，电阻50Ω，电感800mH 4 触发角度为0°时，交流侧电流波形为
°时交流侧电流波形
图2．触发角度为0°时交流侧电流波形
对该电流进行傅里叶分析，分析结果如下
图3．触发角度为0°时交流侧电流谐波分析
°时交流侧电流谐波分析
经过分析，得到触发角度为0°时交流侧的功率因数为1；如果电感
趋于无穷时，则功率因数应该为0.956。

触发角度为60°时，交流侧电流波形为：
°时交流侧电流波形
图4．触发角度为60°时交流侧电流波形对该电流进行傅里叶分析，分析结果如下：
图5．触发角度为60°时交流侧电流谐波分析
°时交流侧电流谐波分析
经过分析，交流侧功率因数为0.4902;电感趋于无穷时,交流侧功率因数为0.955*0.5=0.4775。

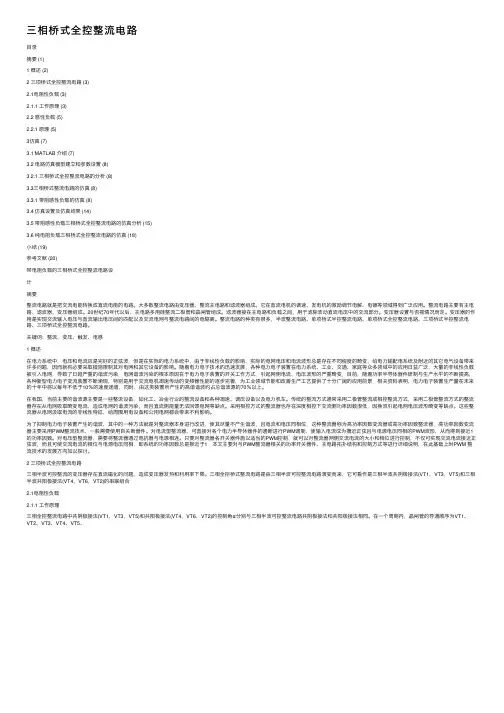

三相桥式全控整流电路⽬录摘要 (1)1 概述 (2)2 三项桥式全控整流电路 (3)2.1电阻性负载 (3)2.1.1 ⼯作原理 (3)2.2 感性负载 (5)2.2.1 原理 (5)3仿真 (7)3.1 MATLAB 介绍 (7)3.2 电路仿真模型建⽴和参数设置 (8)3.2.1 三相桥式全控整流电路的分析 (8)3.3三相桥式整流电路的仿真 (8)3.3.1 带阻感性负载的仿真 (8)3.4 仿真设置及仿真结果 (14)3.5 带阻感性负载三相桥式全控整流电路的仿真分析 (15)3.6 纯电阻负载三相桥式全控整流电路的仿真 (18)⼩结 (19)参考⽂献 (20)带电阻负载的三相桥式全控整流电路设计摘要整流电路就是把交流电能转换成直流电能的电路。

⼤多数整流电路由变压器、整流主电路和滤波器组成。

它在直流电机的调速、发电机的激励调节电解、电镀等领域得到⼴泛应⽤。

整流电路主要有主电路、滤波器、变压器组成。

20世纪70年代以后，主电路多⽤硅整流⼆极管和晶闸管组成。

滤波器接在主电路和负载之间，⽤于滤除波动直流电压中的交流部分。

变压器设置与否视情况⽽定。

变压器的作⽤是实现交流输⼊电压与直流输出电压间的匹配以及交流电⽹与整流电路间的电隔离。

整流电路的种类有很多，半波整流电路、单项桥式半控整流电路、单项桥式全控整流电路、三项桥式半控整流电路、三项桥式全控整流电路。

关键词：整流、变压、触发、电感1 概述在电⼒系统中，电压和电流应是完好的正弦波．但是在实际的电⼒系统中，由于⾮线性负载的影响，实际的电⽹电压和电流波形总是存在不同程度的畸变，给电⼒输配电系统及附近的其它电⽓设备带来许多问题，因⽽就有必要采取措施限制其对电⽹和其它设备的影响。

随着电⼒电⼦技术的迅速发展，各种电⼒电⼦装置在电⼒系统、⼯业、交通、家庭等众多领域中的应⽤⽇益⼴泛，⼤量的⾮线性负载被引⼊电⽹，导致了⽇趋严重的谐波污染．电⽹谐波污染的根本原因在于电⼒电⼦装置的开关⼯作⽅式，引起⽹侧电流、电压波形的严重畸变．⽬前，随着功率半导体器件研制与⽣产⽔平的不断提⾼，各种新型电⼒电⼦变流装置不断涌现，特别是⽤于交流电机凋速传动的变频器性能的逐步完善，为⼯业领域节能和改善⽣产⼯艺提供了⼗分⼴阔的应⽤前景．相关资料表明，电⼒电⼦装置⽣产量在未来的⼗年中将以每年不低于10％的速度递增，同时，由这类装置所产⽣的⾼谐谐波约占总谐波源的70％以上。

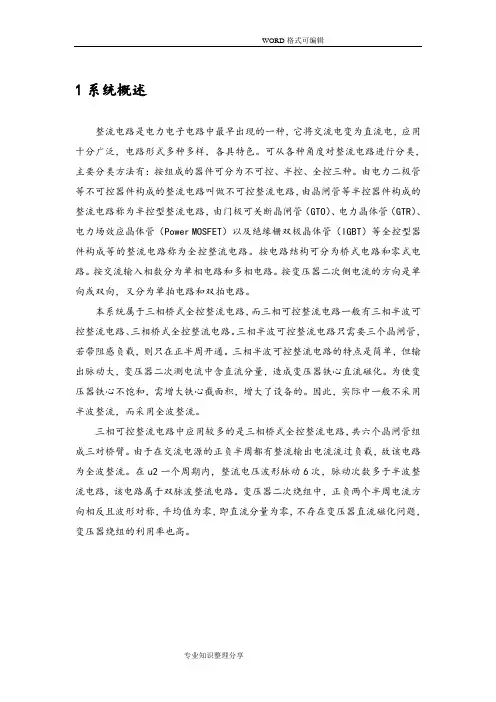

1系统概述整流电路是电力电子电路中最早出现的一种，它将交流电变为直流电，应用十分广泛，电路形式多种多样，各具特色。

可从各种角度对整流电路进行分类，主要分类方法有：按组成的器件可分为不可控、半控、全控三种。

由电力二极管等不可控器件构成的整流电路叫做不可控整流电路，由晶闸管等半控器件构成的整流电路称为半控型整流电路，由门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（Power MOSFET）以及绝缘栅双极晶体管（IGBT）等全控型器件构成等的整流电路称为全控整流电路。

按电路结构可分为桥式电路和零式电路。

按交流输入相数分为单相电路和多相电路。

按变压器二次侧电流的方向是单向或双向，又分为单拍电路和双拍电路。

本系统属于三相桥式全控整流电路，而三相可控整流电路一般有三相半波可控整流电路、三相桥式全控整流电路。

三相半波可控整流电路只需要三个晶闸管，若带阻感负载，则只在正半周开通。

三相半波可控整流电路的特点是简单，但输出脉动大，变压器二次测电流中含直流分量，造成变压器铁心直流磁化。

为使变压器铁心不饱和，需增大铁心截面积，增大了设备的。

因此，实际中一般不采用半波整流，而采用全波整流。

三相可控整流电路中应用较多的是三相桥式全控整流电路，共六个晶闸管组成三对桥臂。

由于在交流电源的正负半周都有整流输出电流流过负载，故该电路为全波整流。

在u2一个周期内，整流电压波形脉动6次，脉动次数多于半波整流电路，该电路属于双脉波整流电路。

变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器绕组的利用率也高。

1.1总体方案设计现要设计一三相桥式半控整流电路，带直流电动机负载，电压调节范围为0～220V。

整个系统可分为主电路和触发电路两部分，总体结构框图如下图1所示：1.2系统工作原理在系统主电路中，首先由主变压器将电网电压变换为需要的交流电压，接着由整流桥将交流电转化为直流电供给直流电动机负载。

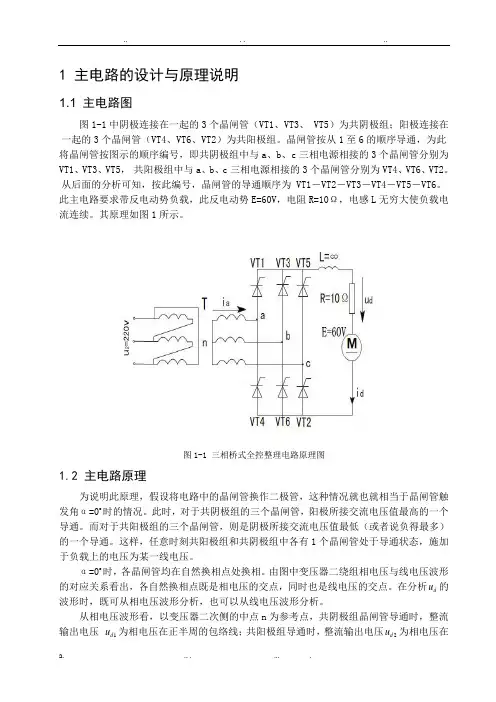

1 主电路的设计与原理说明1.1 主电路图图1-1中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）为共阳极组。

晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a 、b 、c 三相电源相接的3个晶闸管分别为VT1、VT3、VT5， 共阳极组中与a 、b 、c 三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

从后面的分析可知，按此编号，晶闸管的导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。

此主电路要求带反电动势负载，此反电动势E=60V ，电阻R=10Ω，电感L 无穷大使负载电 流连续。

其原理如图1所示。

图1-1 三相桥式全控整理电路原理图1.2 主电路原理为说明此原理，假设将电路中的晶闸管换作二极管，这种情况就也就相当于晶闸管触发角α=0o 时的情况。

此时，对于共阴极组的三个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的三个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

α=0o 时，各晶闸管均在自然换相点处换相。

由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。

在分析d u 的波形时，既可从相电压波形分析，也可以从线电压波形分析。

从相电压波形看，以变压器二次侧的中点n 为参考点，共阴极组晶闸管导通时，整流输出电压 1d u 为相电压在正半周的包络线；共阳极组导通时，整流输出电压2d u 为相电压在负半周的包络线，总的整流输出电压d u =1d u -2d u 是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。

从线电压波形看，由于共阴极组中处于通态的晶闸管对应的最大的相电压，而共阳极组中处于通态的晶闸管对应的是最小的相电压，输出整流电压 d u 为这两个相电压相减，是线电压中最大的一个，因此输出整流电压d u 波形为线电压在正半周的包络线。

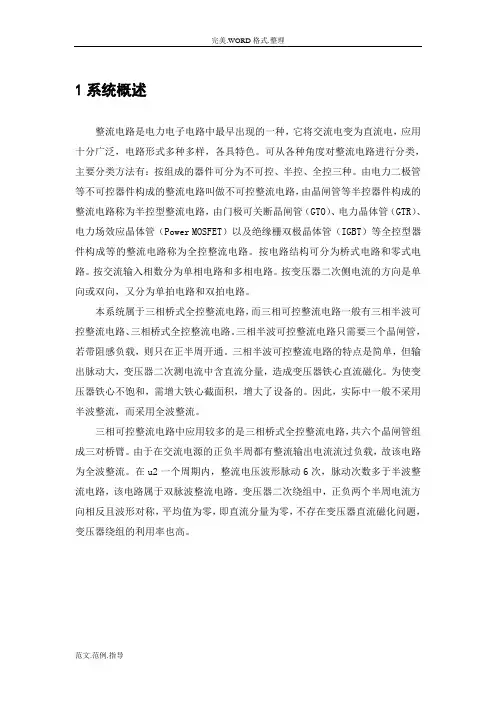

1系统概述整流电路是电力电子电路中最早出现的一种，它将交流电变为直流电，应用十分广泛，电路形式多种多样，各具特色。

可从各种角度对整流电路进行分类，主要分类方法有：按组成的器件可分为不可控、半控、全控三种。

由电力二极管等不可控器件构成的整流电路叫做不可控整流电路，由晶闸管等半控器件构成的整流电路称为半控型整流电路，由门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（Power MOSFET）以及绝缘栅双极晶体管（IGBT）等全控型器件构成等的整流电路称为全控整流电路。

按电路结构可分为桥式电路和零式电路。

按交流输入相数分为单相电路和多相电路。

按变压器二次侧电流的方向是单向或双向，又分为单拍电路和双拍电路。

本系统属于三相桥式全控整流电路，而三相可控整流电路一般有三相半波可控整流电路、三相桥式全控整流电路。

三相半波可控整流电路只需要三个晶闸管，若带阻感负载，则只在正半周开通。

三相半波可控整流电路的特点是简单，但输出脉动大，变压器二次测电流中含直流分量，造成变压器铁心直流磁化。

为使变压器铁心不饱和，需增大铁心截面积，增大了设备的。

因此，实际中一般不采用半波整流，而采用全波整流。

三相可控整流电路中应用较多的是三相桥式全控整流电路，共六个晶闸管组成三对桥臂。

由于在交流电源的正负半周都有整流输出电流流过负载，故该电路为全波整流。

在u2一个周期内，整流电压波形脉动6次，脉动次数多于半波整流电路，该电路属于双脉波整流电路。

变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器绕组的利用率也高。

1.1总体方案设计现要设计一三相桥式半控整流电路，带直流电动机负载，电压调节范围为0～220V。

整个系统可分为主电路和触发电路两部分，总体结构框图如下图1所示：1.2系统工作原理在系统主电路中，首先由主变压器将电网电压变换为需要的交流电压，接着由整流桥将交流电转化为直流电供给直流电动机负载。

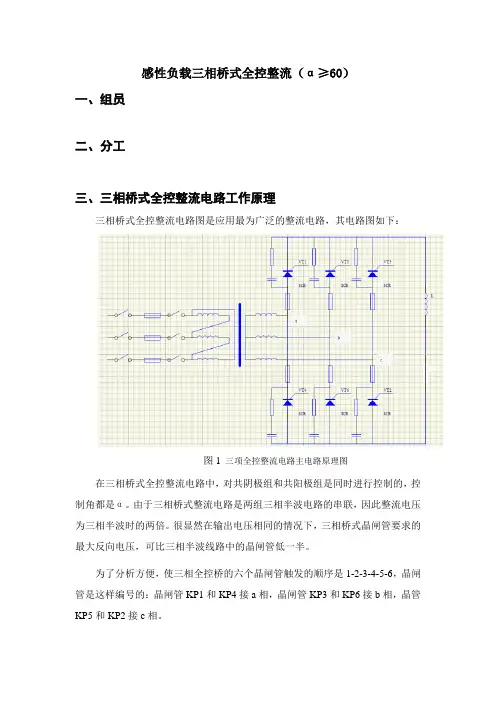

感性负载三相桥式全控整流（α≥60）一、组员二、分工三、三相桥式全控整流电路工作原理三相桥式全控整流电路图是应用最为广泛的整流电路，其电路图如下：图1三项全控整流电路主电路原理图在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。

由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。

很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。

为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a相，晶闸管KP3和KP6接b相，晶管KP5和KP2接c相。

晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。

当α=60度时，u d波形连续，电路的工作情况与带电阻负载时十分相似，各晶闸管的通断情况、输出整流电压u d波形、晶闸管承受的电压波形等都一样。

区别在于负载不同时，同样的整流输出电压加到负载上，得到的负载电流i d波形不同，电阻负载时u d波形与i d 的波形形状一样。

而阻感负载时，由于电感的作用，使得负载电流波形变得平直，当电感足够大的时候，负载电流的波形可近似为一条水平线。

图4 触发角为α=60°时的波形图当α＞60度时，阻感负载时的工作情况与电阻负载时不同，电阻负载时u d 波形不会出现负的部分，而阻感负载时，由于电感L的作用，u d波形会出现负的部分。

给出了α=90度时的波形。

若电感L值足够大，u d中正负面积将基本相等，u d平均值近似为零。

这说明，带阻感负载时，三相桥式全控整流电路的α角移相范围为90度。

图5 触发角为α=90°时的波形图四、参数计算带电阻负载且a >60°时，电流断续,整流电压平均值为：输出电流平均值为：Id=Ud /R电阻负载当α＝120时，Ud＝0，控制角移相范围为120五、分析比较对于感性的负载，当触发角小于60°时，整流输出电压波形与纯阻性负载时基本相同，所不同的是，阻感性负载直流侧电流由于有电感的滤波作用而不会发生急剧的变化，输出波形较为平稳。

1三相桥式全控整流电路(电阻性负载)
三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT1，VT6，VT2)的串联组合。

1-1三相桥式全控整流电路(电阻性负载)
1-1三相桥式全控整流电路
n
d
VT VT VT 462d 2
d
2-1三相桥式全控整流电路(电阻性负载)仿真图2.2三相桥式全控整流电路(电阻性负载)电源参数
电源220V.相位分别为0︒,120︒,-120︒,频率50HZ
设置控制脚a为0︒,30︒,60︒,90︒与其相印的波形
3-1三相桥式全控整流电路(电阻性负载)a为0︒
3-2三相桥式全控整流电路(电阻性负载)a为30︒
3-3三相桥式全控整流电路(电阻性负载)a为60︒
3-4三相桥式全控整流电路(电阻性负载)a为90︒
4总结
2个晶闸管同时导通形成供电回路，其中共阴极组和共阳极组各1个，且不能为同一相器件。

同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180 。

三相桥式全控整流电路..目录摘要 (1)Abstract (2)第一章设计目的与要求 (3)1.1设计要求 (3)1.2设计目的 (3)第二章主电路设计与元件参数选型 (4)2.1主电路设计 (4)2.2元件参数选型 (5)第三章系统建模与仿真 (7)3.1元件提取 (7)3.2MATLAB建模过程 (7)3.3MATLAB仿真模型 (9)3.4MATLAB中元件参数 (10)3.5MATLAB中遇到的问题 (13)第四章仿真结果分析 (14)4.1电阻负载仿真 (14)4.2电阻电感负载仿真 (16)第五章设计小结 (20)第六章参考文献 (21)摘要整流电路就是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。

整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。

设计一种以三相桥式全控整流电路的MATLAB仿真及其故障分析。

以三相桥式全控整流电路为分析对象，利用Matlab/Simulink环境下的SimPowerSystems 仿真采集功率器件在开路时的各种波形，根据输出波形分析整流器件发生故障的种类，判断故障发生类型，确定发生故障的晶闸管，实现进一步故障诊断。

运用matlab中的电气系统库可以快速完成对三相整流电路故障仿真，通过分析可以对故障类型给予初步判断，对电力电子设备的开发、运用以及维修有极大的现实意义。

1主电路的原理1.1主电路其原理图如图1所示。

图1 三相桥式全控整理电路原理图习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。

此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

从后面的分析可知，按此编号，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

1.2主电路原理说明整流电路的负载为带反电动势的阻感负载。

假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。

此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

此时电路工作波形如图2所示。

图2 反电动势α=0o时波形α=0o时，各晶闸管均在自然换相点处换相。

由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。

在分析ud的波形时，既可从相电压波形分析，也可以从线电压波形分析。

从相电压波形看，以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。

直接从线电压波形看，由于共阴极组中处于通态的晶闸管对应的最大（正得最多）的相电压，而共阳极组中处于通态的晶闸管对应的是最小（负得最多）的相电压，输出整流电压ud为这两个相电压相减，是线电压中最大的一个，因此输出整流电压ud波形为线电压在正半周的包络线。

三相桥式全控整流电路原理及电路图，三相桥式全控整流电路原理及电路图三相整流电路的作用：在电路中，当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。

图所示就是三相半波整流电路原理图。

在这个电路中，三相中的每一相都单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差120度叠加，整流输出波形不过0点，并且在一个周期中有三个宽度为120度的整流半波。

因此它的滤波电容器的容量可以比单相半波整流和单相全波整流时的电容量都小。

三相整流电路的工作原理：先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。

电流从A相流出，经D1，负载电阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。

此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A相电压最高，且加到D3、D5的阴极，故D3、D5截止。

其余各段情况如下：时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。

时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A相C相间的二极管D3、D6导电。

时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B相A相间的二极管D3、D2导电。

时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C相A相间的二极管D5、D2导电。

三相桥式电阻负载整流电路的输出电压波形见图时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C相B相间的二极管D5、D5导电。

时间段7：此时间段又变成A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。

电路状态不断重复三相半波可控整流电路工作原理：1．电阻性负载三相半波可控整流电路接电阻性负载的接线图如图3所示。

整流变压器原边绕组一般接成三角形，使三次谐波电流能够流通，以保证变压器电势不发生畸变，从而减小谐波。
