模块式接线子接续法

110型模块端接原理和端接技巧

110型模块端接原理和端接技巧

110型模块是一种常用的通信线路连接器，它主要用于电话线路和局域网的连接。它的端接原理是通过将电线铜芯插入模块的端口中，然后使用一个剥线钳将电线的外皮剥开，使其与模块的接触面贴合，从而实现电线与模块的连接。

110型模块的端接技巧包括以下几点：

1.选择合适的剥线钳：剥线钳是用来剥开电线外皮的工具，选择合适的剥线钳可以保证剥皮的质量和效率。

2.正确插入电线：在插入电线时，应该保证电线铜芯插入到模块的端口中，并且插入的深度应该适当，不要插得太深或者太浅。

3.正确剥皮：剥皮时应该保证剥皮的长度适当，不要剥得太多或者太少，同时要保证剥皮的质量，不要剥破电线的铜芯。

4.正确压接：在压接时，应该保证压接的力度适当，不要压得太紧或者太松，同时要保证压接的质量，不要出现接触不良的情况。

总之，正确的端接技巧可以保证110型模块的连接质量和稳定性，从而提高通信线路的可靠性和稳定性。

网线插座模块的接法

本文以豪家牌网络插座为图例，示范如何正确的接线。

首先我们要至少准备好一把销微锋利点的剪刀，如果有网线钳子也好。本编在电工届混了这么久感觉我还是喜欢锋利剪刀的感觉，虽然被一个从京城来的同行鄙视了一下，但后来他发现剪刀确实好用。当然这也因人而异，而剥网线我一般会用带剥网线口的网线钳子，这样的切口才能均匀不至于看着不舒服。

产品背面

剥开网线如图示，只需剥开最外面一层线皮，这时你会发现有8根线，这8根线并不需要拨开露出线芯。

下图为rj45模块

打开后会发现有8个线位。我们一般采用，568B的接法。就是把网线按图示示插进线槽内。

（568B接法：图示颜色和网线颜色对应起来，图示共有A、B两行，我们采用下方B行对应的颜色）

所有线就位后就可以盖上了，用力按压，以确保每条线接触良好，这样才能保证网络通畅。之后的事，就是基本所有的人都能干的就是把面板用螺丝固定在线盒上，大功告成！

希望对刚入行弱电行业的朋友有用。

如果你觉得有用，如果还有其他的想和我们交流，可以扫描下方二维码，关注我们的电工公众服务平台。

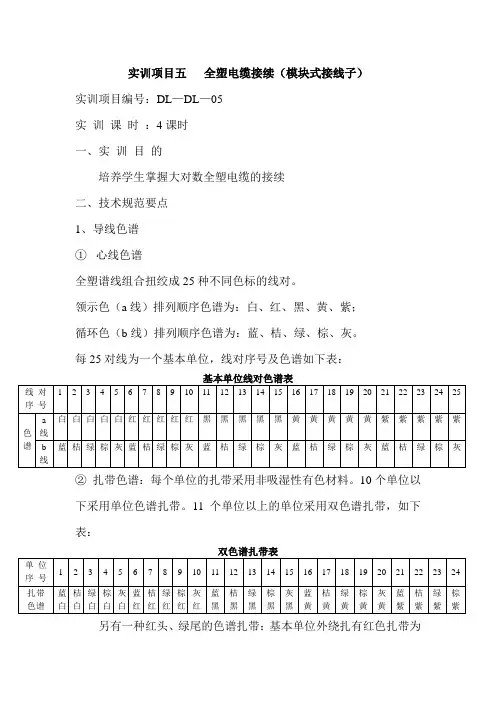

实训项目五 全塑电缆接续（模块式接线子）

实训项目编号：DL—DL—05

实 训 课 时 ：4课时

一、实 训 目 的

培养学生掌握大对数全塑电缆的接续

二、技术规范要点

1、导线色谱

① 心线色谱

全塑谱线组合扭绞成25种不同色标的线对。

领示色（a线）排列顺序色谱为：白、红、黑、黄、紫；

循环色（b线）排列顺序色谱为：蓝、桔、绿、棕、灰。

每25对线为一个基本单位，线对序号及色谱如下表：

基本单位线对色谱表

线 对序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

色谱 a线 白 白 白 白 白 红 红 红 红 红 黑 黑 黑 黑 黑 黄 黄 黄 黄 黄 紫 紫 紫 紫 紫

b线 蓝 桔 绿 棕 灰 蓝 桔 绿 棕 灰 蓝 桔 绿 棕 灰 蓝 桔 绿 棕 灰 蓝 桔 绿 棕 灰

② 扎带色谱：每个单位的扎带采用非吸湿性有色材料。10个单位以下采用单位色谱扎带。11个单位以上的单位采用双色谱扎带，如下表：

双色谱扎带表

单 位序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

扎带色谱 蓝

白 桔

白 绿

白 棕

白 灰

白 蓝

红 桔

红 绿红 棕红 灰红 蓝黑 桔黑 绿黑 棕黑 灰黑 蓝黄 桔黄 绿黄 棕黄 灰黄 蓝紫 桔紫 绿紫 棕紫

另有一种红头、绿尾的色谱扎带：基本单位外绕扎有红色扎带为第一个单位，按顺时针旋转，第二个白色扎带、第三个白色扎带，至绿色扎带为本层最后1个单位。如下图：

对单位色谱白白红白绿白白绿红对中红头绿尾扎带对单位色谱白白白白白红绿白白白白白白红白白白白红绿白

③ 以25对组成一个基本单位，色谱及线对编号如下表：

基本单位色谱及线对编号

线对编号 单位号 基本单位色谱 线对编号 单位号 基本线对色谱

七类模块接线方法

嘿，你知道七类模块咋接线不？那可真是个技术活！咱先说说步骤哈。首先得准备好工具，像钳子啥的。把线剥开，露出里面的芯线。然后按照颜色对应插进模块里，可别插错喽！插好后用钳子压紧，这一步可得小心，要是没弄好，后面可就麻烦啦！

注意事项也不少呢！一定要选质量好的模块和线材，不然啥时候出问题都不知道。接线的时候要仔细，不能马虎，这可不是闹着玩的。

安全性那是相当重要啊！接不好线，万一漏电啥的，那可不得了。所以一定要保证接线牢固，不能有松动。稳定性也不能忽视，要是信号不稳定，那可太烦人啦！就像手机信号不好一样，急死人。

这七类模块的应用场景可多啦！比如在办公室、家庭网络中都能派上用场。它的优势也很明显啊，传输速度快，信号稳定。这就好比高速公路和小土路的区别，你说谁好？

我给你讲个实际案例哈。有个公司网络老是出问题，后来发现是接线不好。换了七类模块重新接线后，那网络速度，刷刷的！大家工作效率都提高了不少。

七类模块接线虽然有点麻烦，但只要认真仔细，就一定能接好。它能给我们带来稳定快速的网络，何乐而不为呢？所以，赶紧行动起来吧，让你的网络飞起来！
