六类模块接法
1. 串行接法：将多个模块按照顺序连接起来，数据从第一个模块进入，经过一系列的处理后输出到最后一个模块。
2. 并行接法：将多个模块同时连接到同一个输入端口或输出端口，每个模块独立地对数据进行处理。
3. 分支接法：将输入数据复制到多个模块中，每个模块对数据进行不同的处理，然后将处理结果进行合并。
4. 合并接法：将多个模块的输出合并到一个输出端口，可以是简单的连接在一起，也可以进行一定的数据处理。
5. 反馈接法：将一个模块的输出连接到另一个模块的输入，形成一个反馈回路，使得数据可以在模块之间来回传递和处理。
6. 混合接法：将以上不同的接法方式进行组合，根据具体的需求设计合适的连接方式。
■ｅ 慧 删
６类非屏蔽模块的打线技巧
自 文Ｉ德特威勒电缆系统（上海）有限公司 吉克
２００２年６月，６类布线标准的出
台不仅结束了长达多年的商家在产
品性能方面的纷争局面，也为用户选择６类
布线产品提供了一个可靠的技术依据。６类
布线带来的最大好处是用户可以大大减少在
网络设备端的投资，包括网卡和交换机等。
目前随着千兆位网络应用的普及，对那些有
高速数据传输需求的用户来说，选择主干光
纤加水平６类布线产品已是最佳的选择。
６类布线系统在传输速率上可提供高于
超５类２．５倍的高速带宽，在１ ＯＯＭＨｚ时高
于超５类３００％的ＡＣＲ值，在施工安装方面，
６类比超５类难度也要大很多。随着传输速
率的上升，安装施工的正确与否对系统性能
的影响就越大。不合理的管线设计，不规范
的安装步骤，不到位的管理体制，都会对６
类布线的测试结果（包括物理性能和电气性
能）带来影响。６类是一个永久链路级别的
布线系统，它包括线缆、６类信息模块、６类
配线架以及成品的６类ＵＴＰ跳接线。
德特威勒公司的６类非屏蔽布线系统使
用的模块为ｕｎｉｌａｎ ＫＵ１／８模块Ｃａｔ．６ ＲＪ４５
接口，ＲＪ是Ｒｅｇｉｓｔｅｒｅｄ Ｊａｃｋ的缩写，意思
是“注册的插座”。在ＦＣＣ（美国联邦通信
委员会标准和规章）中的定义是，ＲＪ是描
述公用电信网络的接口，常用的有ＲＪ１１和
ＲＪ４５，计算机网络的ＲＪ４５是标准８位模块
化接口的俗称。ＲＪ４５模块的核心是模块化插
孔，连接片采用镀金铜铍合金，ｌＤＣ采用铜
磷合金，镀金的连接片或插座孔，可维持与
模块化插头弹片间稳定而可靠的电连接。由
于弹片与插孔间的磨擦作用，电接触随插头
的插入而得到进一步加强。插孔主体设计采
５６智能建筑与城市信息２０１２￣－第１期总第１８２期 用了整体锁定机制，这样当模块化插头（如
ＲＪ４５插头）插入时，插头和插孔的界面处可
产生最大的拉拔强度。ＲＪ４５模块上的接线块

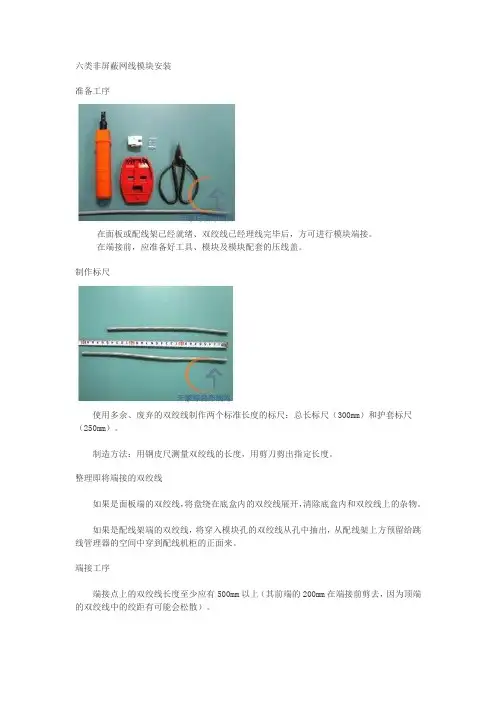

六类非屏蔽网线模块安装
准备工序
在面板或配线架已经就绪、双绞线已经理线完毕后，方可进行模块端接。
在端接前，应准备好工具、模块及模块配套的压线盖。
制作标尺
使用多余、废弃的双绞线制作两个标准长度的标尺：总长标尺（300mm）和护套标尺（250mm）。
制造方法：用钢皮尺测量双绞线的长度，用剪刀剪出指定长度。
整理即将端接的双绞线
如果是面板端的双绞线，将盘绕在底盒内的双绞线展开，清除底盒内和双绞线上的杂物。
如果是配线架端的双绞线，将穿入模块孔的双绞线从孔中抽出，从配线架上方预留给跳线管理器的空间中穿到配线机柜的正面来。
端接工序
端接点上的双绞线长度至少应有500mm以上（其前端的200mm在端接前剪去，因为顶端的双绞线中的绞距有可能会松散）。
1. 剪出端接长度
自面板平面（或配线架平面）开始，使用总长标尺与所端接的双绞线比对后，用剪刀贴总长标尺外边沿剪断所端接的双绞线。
2. 重新制作线缆编号
双绞线在剪短时，往往将线头附近的线号一起剪去，为此需重新制作线号。
由于端接在距线头处50mm以内，因此线号应放在距线头处100mm以外，通常应保留两处。由于这是正式保留的线号，因此根据标准，它应该使用能够保存10年以上的标签材料制作。当然，有些工程中使用号码管或干脆使用油性记号笔，也未尝不可。
3. 剪去护套内的撕裂带
在水平双绞线的护套内，有一根撕裂带。在用剪刀在护套边沿上垂直剪一个缺口后，可
以使用撕裂带斯开护套。
由于撕裂带为锦纶丝所制，十分柔软，因此宜用剪刀剪去。
4.
剪出护套长度
自面板平面（或配线架平面）开始，使用护套标尺与所端接的双绞线比对后，用剥线根据贴总长标尺外边插入所端接的双绞线后环绕一圈，切断护套层，然后拔下被切下的护套。该位置就是双绞线与模块的交界处。
如果1个配线架中所有的双绞线在端接后全部等长，那么就可以做出很漂亮的配线架背面造型。
国泰怡安六类消防产品接线与安装示意图
1 / 11 国泰怡安 六类消防产品接线与安装示意图！
1、L 、L-是信号总线接线端子，总线无极性。2、GT601底座与烟感GY601W、温感GW601W、烟温复合GF601W配合使用。3、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V。4、安装孔距62.5mm。5、接线简单、快捷、方便。
1、L 、L-是信号总线接线端子，此端子由中继模块GM614W端子OL 、OL-引出；作为防爆探测器底座使用时端子，由防爆接口箱GM642中的中继模块GM614端子OL 、OL-到安全栅，由安全栅引出，接线时分极性。2、GT610底座与非编码烟感GY601W、温感GW601W、防爆烟感GY602EX、防爆温感GW602DEX配合使用。3、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V。4、安装孔距62.5mm。5、接线简单、快捷、方便。特点：此底座适用范围广。
1、1为L ,2为L-，L 、L-是信号总线接线端子，信号总线无极性。2、3为24V ，4为24V-，24V 、24V-是探测器的电源接线端子，24V电源有极性。3、可燃探测器底座与可燃探测器GQ601W配合使用，注：此探测器与底座不分开销售。4、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V，24v电源线采用阻燃双色双绞线，线径≥2.5mm2。5、安装孔距53mm，外距68mm，内距38mm。6、接线简国泰怡安六类消防产品接线与安装示意图
2 / 11 单、快捷、方便。 探测器安装方式1、上图表述了探测器安装示意图，锯齿与凹槽对应或者圆柱与圆柱对应按照顺时针方向旋拧即可将探测器安装牢固。2、安装方式适用于烟感、温感、烟温复合、可燃气体探测器、非编烟感、非编温感。
手报、消报类接线与安装示意图 手报、消报及防爆手报底座接线方式1、L 、L-是信号总线接线端子，信号总线无极性。2、D1、D2是电话信号线接线端子，D1、D2端子无极性。注：作手报时使用此端子。3、GM620按钮底座与手报按钮GM603W配合使用。4、信号线宜采用1.5mm2阻燃双色双绞软铜线，耐压值≥250V，电话线采取双色双绞线，线径≥1.5 mm2。5、安装孔距59.5mm6、接线简单、快捷、方便。

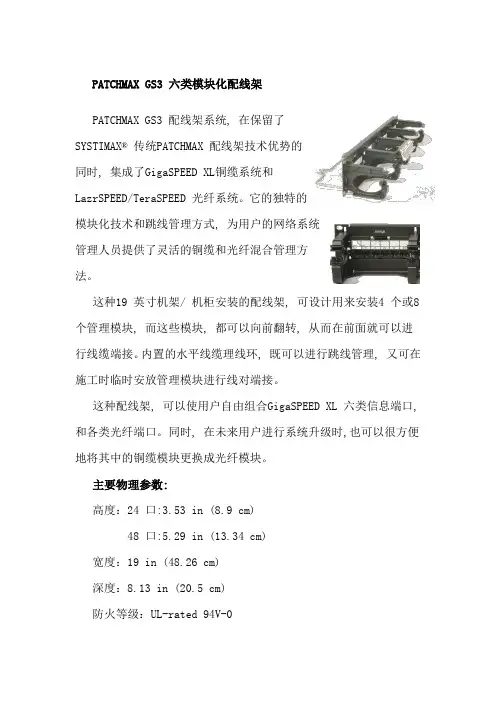

PATCHMAX GS3 六类模块化配线架
PATCHMAX GS3 配线架系统, 在保留了
SYSTIMAX® 传统PATCHMAX 配线架技术优势的
同时, 集成了GigaSPEED XL铜缆系统和
LazrSPEED/TeraSPEED 光纤系统。它的独特的
模块化技术和跳线管理方式, 为用户的网络系统
管理人员提供了灵活的铜缆和光纤混合管理方
法。
这种19 英寸机架/ 机柜安装的配线架, 可设计用来安装4 个或8
个管理模块, 而这些模块, 都可以向前翻转, 从而在前面就可以进
行线缆端接。内置的水平线缆理线环, 既可以进行跳线管理, 又可在
施工时临时安放管理模块进行线对端接。
这种配线架, 可以使用户自由组合GigaSPEED XL 六类信息端口,
和各类光纤端口。同时, 在未来用户进行系统升级时,也可以很方便
地将其中的铜缆模块更换成光纤模块。
主要物理参数:
高度：24 口:3.53 in (8.9 cm)
48 口:5.29 in (13.34 cm)
宽度：19 in (48.26 cm)
深度：8.13 in (20.5 cm)
防火等级：
UL-rated 94V-0
工作温度：14°F 到140°F (-10℃ 到60℃ )
储存温度：-40°F 到158°F (-40℃ 到70℃ )
湿度：95%(non-condensing)
插拔次数：大于750 次
主要电气参数:
最小绝缘阻抗：500 Megaohms
额定电流：1.5A (20℃ )
最小直流稳定电压：1000VAC RMS(60Hz 接点到接点),1500VAC
RMS(60Hz 表面传导)
