水平仪的读数方法

绿光水平仪操作方法
绿光水平仪主要用于测量和校正水平线。

下面是绿光水平仪的操作方法：
1. 准备工作：将绿光水平仪放在平稳的水平面上，确保仪器处于正常工作状态。

2. 打开仪器：按下电源开关，仪器开始工作，绿光线会自动发射。

3. 对准目标：调整绿光线的方向，将其对准需要测量的目标位置或参考线。

4. 观察读数：通过观察绿光线与目标位置或参考线的相对位置，可以读取仪器显示的水平度数。

5. 调整仪器位置：如果读数不准确，可以移动仪器的位置，使绿光线更好地对准目标位置。

6. 校正仪器：根据实际需要，可以通过调整仪器上的水平调节钮来校正仪器的水平度。

7. 完成测量：当绿光线与目标位置或参考线完全重合时，表示仪器已经达到了水平状态，可以进行测量或标注。

8. 关闭仪器：测量完成后，按下电源开关，关闭仪器。

需要注意的是，操作时应细心、耐心地对准目标位置或参考线，并避免将仪器放置在不稳定的表面上，以确保测量结果的准确性。

另外，根据具体的绿光水平仪型号，操作方法可能会有所差异，请参考仪器的说明书进行操作。

水平仪使用方法水平仪是一种测量物体水平位置的工具。

它广泛应用于建筑施工、装饰装修、机械制造等领域。

下面是水平仪的使用方法：1. 检查水平仪：拿出水平仪之前，首先要检查其是否完好无损，是否有明显的损坏或缺陷。

如果发现有问题，应立即更换新的水平仪。

2. 找平台面：选择一个平整、稳定的平台面，确保水平仪能够稳固地放置在上面。

3. 放置水平仪：将水平仪平放在平台面上，确保水平仪的气泡在两个标尺上都位于中间位置。

4. 调整水平仪：如果水平仪的气泡不在中间位置，需要进行调整。

有些水平仪可以通过调节脚或调整器进行微调，有些水平仪则需要进行校正。

5. 校正水平仪：校正水平仪的方法有两种：一种是手动校正，另一种是自动校正。

手动校正方法：找到水平仪上的调节螺丝，用工具旋转螺丝，使气泡移动到中间位置。

如果移动过头，则需要反向调整。

完成后，需要再次检查气泡位置，确保其在标尺的中间位置。

自动校正方法：一些高级水平仪具有自动校正功能。

在进行自动校正前，需要按照说明书上的方法激活自动校正功能。

6. 测量：将水平仪放置在要测量的物体上，确保放置的位置稳固。

通过观察水平仪上的气泡位置，可以判断物体的水平度。

7. 读数：一般来说，水平仪上有两条水平线，分别对应两个标尺。

如果气泡在标尺的中间位置，说明物体已经水平。

如果气泡偏离中间位置，则需要进行调整，直到气泡回到中间位置。

8. 记录：在进行测量时，可以使用水平仪上的刻度来记录物体的水平度。

在后续参照时，可以更方便地进行调整。

以上就是水平仪的使用方法。

在使用水平仪时，需要注意其精度和准确性。

同时，在使用结束后，应将水平仪放置在干燥、通风的地方，避免受潮或损坏。

万向水平仪使用方法
万向水平仪是一种用于测量水平度的仪器，它广泛应用于建筑、工程、测量等
领域。

下面是万向水平仪的使用方法：
1. 准备工作：在使用万向水平仪之前，需要确保仪器本身处于平稳的水平状态。

可以使用水平标尺或其他水平度较高的仪器进行校准。

2. 调整仪器：打开仪器开关，仔细观察仪器指示器。

如果指示器不在零点位置，需要进行调整。

通常，万向水平仪配有调节钮，可以通过旋转调节钮来使指示器指向零点。

3. 放置仪器：将万向水平仪放置在需要测量水平度的平面上，确保仪器底部与
平面充分接触。

通过调整仪器位置，使仪器稳定且不会移动。

4. 读取水平度：观察仪器指示器的位置，它将显示当前测得的水平度数值。

如
果指示器指向零点，表示该平面水平。

如果指示器偏离零点，表示该平面不水平。

5. 调整平面：如果测得的水平度不为零，表示该平面不水平，需要进行调整。

可以使用调整螺栓、垫片或其他合适的工具来调整平面，直到仪器指示器显示为零。

6. 多方向测量：万向水平仪可以在水平方向上测量各个平面的水平度。

如果需
要测量多个平面，可以将仪器移动到新的位置，重复上述步骤。

7. 记录数据：在每次测量完毕后，最好记录下仪器的读数和对应的平面位置，
便于后续分析和比较。

总结起来，使用万向水平仪的步骤包括准备工作、调整仪器、放置仪器、读取
水平度、调整平面、多方向测量和记录数据。

通过正确使用万向水平仪，可以准确测量各个平面的水平度，确保工程的准确性和稳定性。

光学合像水平仪使用方法
光学合像水平仪是一种高精度的水平测量仪器，广泛应用于各种工程测量和工业生产中。

正确使用光学合像水平仪可以保证测量结果的准确性和可靠性，以下是使用该仪器的详细步骤和注意事项。

一、准备工作
1.了解仪器结构和功能：光学合像水平仪由多个部件组成，包括水平仪主体、望远镜、物镜、支架等。

使用前需要熟悉各部件的作用和安装方法。

2.检查仪器状态：使用前需要检查光学合像水平仪是否完好，包括各个部件是否齐全，是否有损坏或脏污，确保仪器正常工作。

3.安装仪器：将光学合像水平仪安装在稳固的三脚架上，并调整水平仪主体的水平位置，使其与测量面平行。

二、测量步骤
1.调焦：通过调节望远镜的焦距，使目标物体的像呈现在物镜的焦点上。

2.放置目标：将目标物体放置在物镜的焦点上，并使其与光学合像水平仪的测量面垂直。

3.读数：通过观察水平仪上的刻度盘，读取水平仪的读数。

读数时应注意视线与刻度盘的垂直关系，以避免读数误差。

4.记录数据：将测量结果记录在测量记录表上，并标注测量时间、地点、人员等信息。

三、注意事项
1.避免震动和碰撞：光学合像水平仪是一种高精度的仪器，使用过程中应避免受到震动和碰撞，以免影响测量精度。

2.避免阳光直射：阳光直射会损坏光学合像水平仪的部件，因此使用过程中应避免阳光直射。

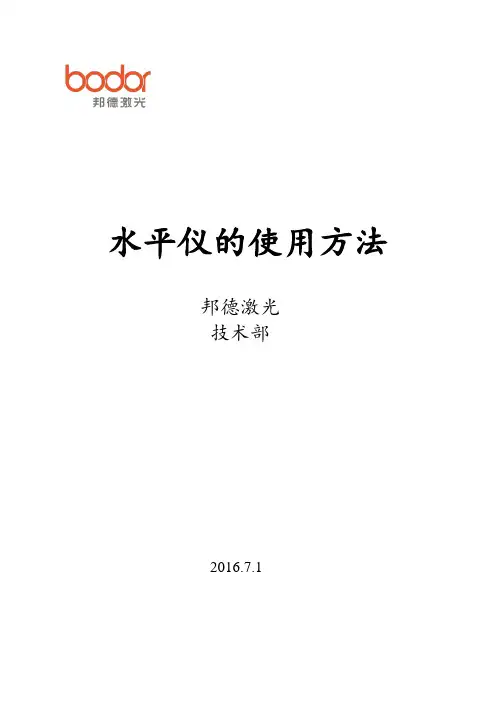

水平仪的使用方法邦德激光技术部2016.7.1一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。

水平仪是机床制造、安装和修理中最基本的一种检验工具。

一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。

水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。

若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。

如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出： 由tg α=L H =100002.0=0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H 1为：tg α=LH =0.00002 H 1=tg α×L 1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。

假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。

另外，水平仪的实际变化值还与读数精度有关。

所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。

由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。

水平仪的读数，应按照它的起点任意一格为0。

气泡运动一格计数为1，再运动一格计数为2，以此进行累计。

在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。

测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。

水平仪是用来检验平面对水平或垂直位置的偏差。

由于水平仪的构造简单，使用方便，测量精度较高，因此，在机械设备安装工作中，成为不可缺少的测量仪器。

1、水平仪的种类及构造水平仪的种类有：条形水平仪(或称钳工水平仪)、框式水平仪、光学合象水平仪。

条形水平仪：它只能用来检验平面对水平位置的偏差。

框式水平仪：它的各个边相互准确地交成90°角，所以它不但能检验平面对水平位置的偏差，还可以检验平面对竖直位置的偏差。

框式水平仪的主要零件由作测量基准用的金属体，读数用的主水准器和定位用的水准器等组成。

其框架为铸造结构,并且经过精加工处理，在框架上镶有读数水准器和定位水准器。

在读数水准器上刻有红线小格，其间距约为2mm。

当被测量面不平时，气泡就向高的方向移动，视气泡移动格数多少，就计算出被测表面水平偏差的大小。

条形水平仪和框式水平仪的规格主要分成四种，按主水准器的刻度值,每种又分成四种精度等级:表1水平仪的规格(㎜)表2水平仪的精度(㎜/m)2、水平仪的测量工作原理水平仪是一种测角仪器，其主要工作部分是水准器，水准器是一个封闭的玻璃管,内装有乙醚或酒精，并留有一个气泡，这个气泡永远停在玻璃管的最高点。

如果水平仪在水平或垂直位置时,气泡就处于玻璃管的中间位置，若水平仪倾斜一个角度，气泡就向左或向右移动到最高点，根据移动距离，可知道平面的水平度及不垂直度的偏差。

读数精度含义:水平仪读数精度,如图所示,将一读数精度为0.02／1000的水平仪安放在lm长的水平尺上(直尺为理想无变形尺)，在右端垫起0．02mm，平尺便倾斜一个角度a，此时，水准器气泡移动距离正好为一个刻度，这表明此水平仪是精确的。

水平仪同平尺的倾斜角a的大小，可从下式求出：tga= ΔH/L=0.02/1000=0.00002,a≈ 4″从上式可知：0．02／1000的水平仪的气泡每移动一个刻度，其倾斜角将变化4″(秒)。

工作时应将水平仪安置在被检验的工作表面上，每次移动都将后支点在原来的前支点处，新的支点将会升高或降低，就会引起水泡相应的移动，此时由水准器刻度视其偏斜了几格，计算仪器的实际倾斜度时，应从下式求出：实际倾斜度=刻度值×L×偏差格数水平仪的实际倾斜度与支点距离有关。

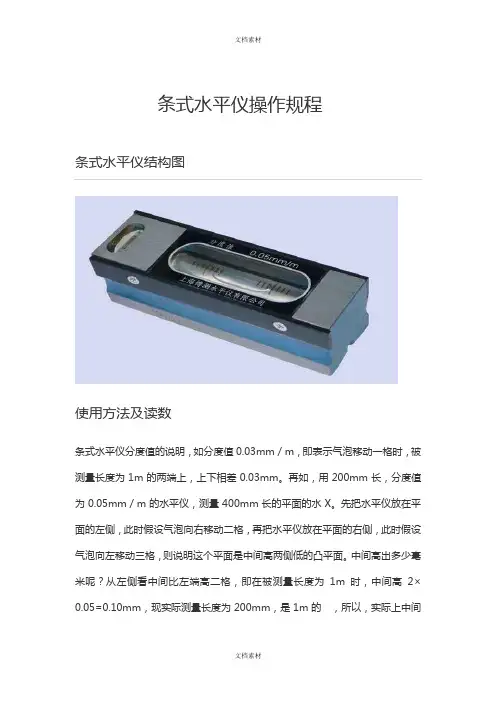

条式水平仪操作规程条式水平仪结构图使用方法及读数条式水平仪分度值的说明，如分度值0.03mm／m，即表示气泡移动一格时，被测量长度为1m的两端上，上下相差0.03mm。

再如，用200mm长，分度值为0.05mm／m的水平仪，测量400mm长的平面的水X。

先把水平仪放在平面的左侧，此时假设气泡向右移动二格，再把水平仪放在平面的右侧，此时假设气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。

中间高出多少毫米呢？从左侧看中间比左端高二格，即在被测量长度为1m时，中间高2×0.05=0.10mm，现实际测量长度为200mm，是1m的，所以，实际上中间比左端高0.10×= 0.02mm。

从右侧看：中间比右端高三格，即在被测量长度为1m时，中间高3×0.05=0.15mm，现实际测量长度为200mm，是1m的，所以，实际上中间比右端高0.15×=0.03mm。

由此可知，中间比左端高0.02mm，中间比右端高0.03mm，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm。

一、操作程序1. 使用前，应先检查该百分表是否在受控范围，零位进行校对或调整：将水平仪放在平台上，待气泡稳定后，在一端如左端读数，且定为零。

再将水平仪调转180度，仍放在平台原来的位置上，待气泡稳定后，仍在原来一端〔左端〕读数A格，则水平仪零位误差为二分之A格。

如果零位误差超过许可范围，则需调整水平仪零位调整机构〔调整螺钉或螺母，使零位误差减小至许可值以内。

对于非规定调整的螺钉，螺母不得随意拧动。

调整前水平仪工作面与平板必须擦试干净。

调整后螺钉或螺母等件必须固紧〕2．测量时，使水平仪工作面紧贴在被测外表，待气泡完全静止前方可进行读数。

水平仪的分度值是以一米为基长的倾斜值。

如需测量长度为L的实际倾斜则可通过下式进行计算：实际倾斜值=分度值*L*偏差格数3．当测量长度较大工件时，可将工件平均分假设干尺寸段，用分段测量法，然后依据各段的测量读数，绘出误差坐标图，以确定其误差的最大格数。

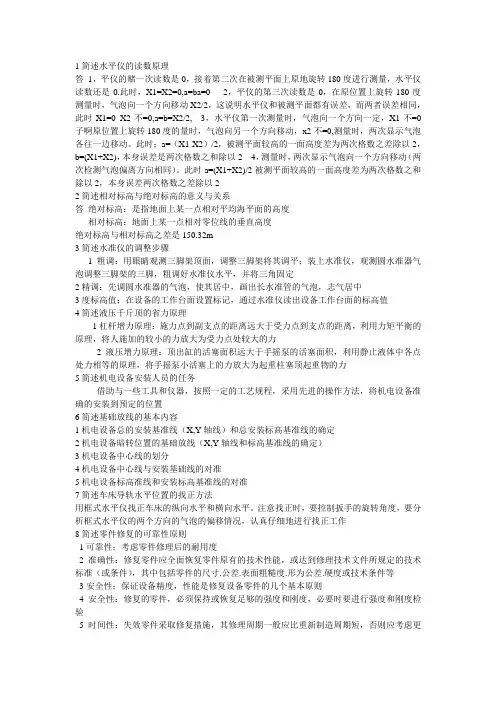

1简述水平仪的读数原理答1，平仪的赌一次读数是0，接着第二次在被测平面上原地旋转180度进行测量，水平仪读数还是0.此时，X1=X2=0,a=ba=0 2，平仪的第三次读数是0，在原位置上旋转180度测量时，气泡向一个方向移动X2/2，这说明水平仪和被测平面都有误差，而两者误差相同，此时X1=0 X2不=0,a=b=X2/2, 3，水平仪第一次测量时，气泡向一个方向一定，X1不=0子啊原位置上旋转180度的量时，气泡向另一个方向移动，x2不=0,测量时，两次显示气泡各往一边移动。

此时；a=（X1-X2）/2，被测平面较高的一面高度差为两次格数之差除以2，b=(X1+X2)，本身误差是两次格数之和除以2 4，测量时，两次显示气泡向一个方向移动（两次检测气泡偏离方向相同）。

此时a=(X1+X2)/2被测平面较高的一面高度差为两次格数之和除以2，本身误差两次格数之差除以22简述相对标高与绝对标高的意义与关系答绝对标高：是指地面上某一点相对平均海平面的高度相对标高：地面上某一点相对零位线的垂直高度绝对标高与相对标高之差是150.32m3简述水准仪的调整步骤1粗调：用眼睛观测三脚架顶面，调整三脚架将其调平；装上水准仪，观测圆水准器气泡调整三脚架的三脚，粗调好水准仪水平，并将三角固定2精调：先调圆水准器的气泡，使其居中，画出长水准管的气泡，志气居中3度标高值；在设备的工作台面设置标记，通过水准仪读出设备工作台面的标高值4简述液压千斤顶的省力原理1杠杆增力原理：施力点到副支点的距离远大于受力点到支点的距离，利用力矩平衡的原理，将人施加的较小的力放大为受力点处较大的力2液压增力原理：顶出缸的活塞面积远大于手摇泵的活塞面积，利用静止液体中各点处力相等的原理，将手摇泵小活塞上的力放大为起重柱塞顶起重物的力5简述机电设备安装人员的任务借助与一些工具和仪器，按照一定的工艺规程，采用先进的操作方法，将机电设备准确的安装到预定的位置6简述基础放线的基本内容1机电设备总的安装基准线（X,Y轴线）和总安装标高基准线的确定2机电设备暗转位置的基础放线（X,Y轴线和标高基准线的确定）3机电设备中心线的划分4机电设备中心线与安装基础线的对准5机电设备标高准线和安装标高基准线的对准7简述车床导轨水平位置的找正方法用框式水平仪找正车床的纵向水平和横向水平。

水 平 仪水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。

常用的水平仪有条式水平仪、框式水平仪和数字式光学合象水平仪等。

一 条式水平仪图7-1是钳工常用的条式水平仪。

条式水平仪由作为工作平面的V 型底平面和与工作平面平行的水准器 (俗称气泡)两部分组成。

工作平面的平直度和水准器与工作平面的平行度都做得很精确。

当水平仪的底平面放在准确的水平位置时，水准器内的气泡正好在中间位置 (即水平位置)。

在水准器玻璃管内气泡两端刻线为零线的两边，刻有不少于8格的刻度，刻线间距为2mm 。

当水平 图7-1 条式水平仪仪的底平面与水平位置有微小的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。

两端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也较大，在水准器的刻度上就可读出两端高低的差值。

表7-1 水平仪的规格条式水平仪的规格见表7-1。

条式水平仪分度值的说明，如分度值0.03mm ／m ，即表示气泡移动一格时，被测量长度为1m 的两端上，高低相差0.03mm 。

再如，用200mm 长，分度值为0.05mm ／m 的水平仪，测量400mm 长的平面的水平度。

先把水平仪放在平面的左侧，此时若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。

中间高出多少毫米呢？从左侧看中间比左端高二格，即在被测量长度为1m 时，中间高2×0.05=0.10mm ，现实际测量长度为200mm ，是1m 的 ，所以，实际上中间比左端高0.10× = 0.02mm 。

从右侧看：中间比右端高三格，即在被测量长度为1m 时，中间高3×0.05=0.15mm ，现实际测量长度为200mm ，是1m 的 ，所以，实际上中间比右端高0.15× =0.03mm 。

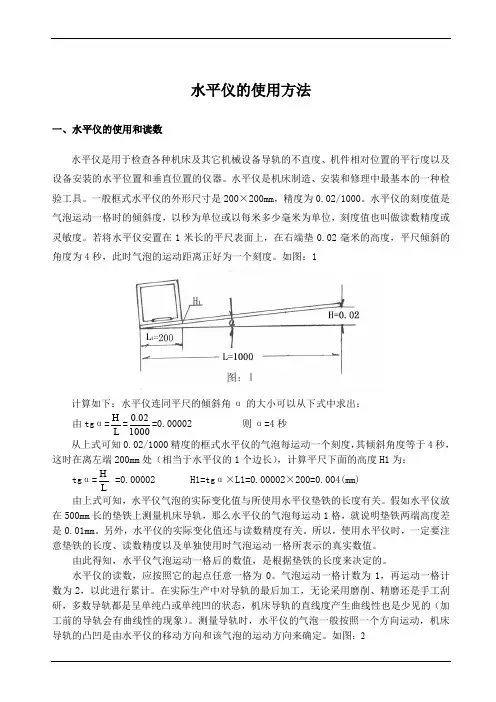

水平仪的使用方法一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。

水平仪是机床制造、安装和修理中最基本的一种检验工具。

一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。

水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。

若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。

如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出：由tg α=LH =100002.0=0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H1为：tg α=LH =0.00002 H1=tg α×L1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。

假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm 。

另外，水平仪的实际变化值还与读数精度有关。

所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。

由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。

水平仪的读数，应按照它的起点任意一格为0。

气泡运动一格计数为1，再运动一格计数为2，以此进行累计。

在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。

测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
