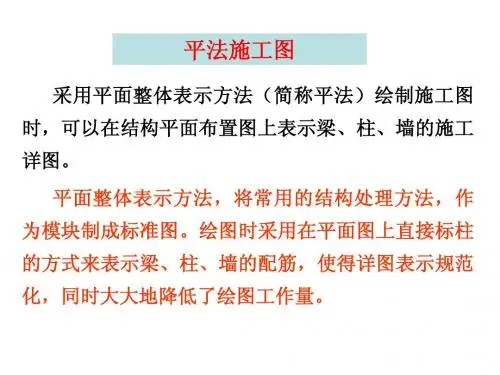

平法施工图

深度解析钢筋平法11G101系列[附高清图集下载]

11G101系列新平法2011年9月1日正式实施：

《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1

《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》

11G101-2

《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-3

11G101系统平法图集较03G101系列图集较大变化有：

一、 适用范围变化：

11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、 受拉钢筋锚固长度等一般构造变化：

11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、 构件标准构造详图变化：

11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：

1、新图集中各个节点可以进行组合使用；

2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）

3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造）

浅议平法在结构施工图中的应用

关键词：平法 结构施工图 钢筋

平法是“建筑结构平面整体设计方法”的简称，系指混凝土结构施工图平面整体表示方法。它是我国现行建筑工程结构施工图设计的主要方法，现已在全国结构工程界普遍应用。不仅在工程界产生了巨大的影响，还逐渐影响到结构教育界、研究界。平法的表达形式概括起来，就是把结构构件的尺寸和配筋图等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。目前平法最新版本是11g101系列，现在有的还在用03g101系列。

1 平法的意义

中华人民共和国建设部在2000年7月17日批准了《混凝土结构施工图平面整体表示方法制图规则和构造详图》，相关设计单位立即执行了此标准。此后，混凝土结构施工图，大多采用了平面整体表示方法制图规则。

2 平法的作用

2.1 对于设计单位，推广平法以后，结构施工图的数量大大减少了，由过去的百十来张变成了二三十张，不但画图的工作量大大减少了，而且结构设计的后期计算——例如每根钢筋的形状，尺寸的具体计算、钢筋表的绘制等，也都省去了，这使得结构设计大量枯燥无味的工作减少了，结构设计师的生产力提高了很多，加快了结构设计的速度。而且，通过使用平法这一标准的设计方法，来规范设计师的行为，在很大程度上提高了结构设计的水准。

2.2 施工单位，推广平法以后的好处首先就是施工人员携带到工地的图纸数量少了，还减少了阅读结构施工图的时间。不过，只带这些施工图是不够的，还必须带上相应的平法标准图集，就像学生每天携带的字典一样。但是，问题并不是这样解决了。手拿字典要首先学会查字典的方法。手拿平法施工图，首先要熟知平法的制图规则，才能看懂平法施工图上的各种标注；另外，还要熟知相关的节点构造，能够在平法标准图集上查出相应的节点构造来。

3 传统的配筋图与平法配筋图的对比

■

以梁为例，传统的梁结构平面图，只是给出了梁的平面图，也就是梁的施工模板轮廓图。也可以说是给梁画配筋的索引图。根据平面图上梁的编号，去找他们的钢筋绑扎施工图——如图1所示。结构施工图有平面图、构件的大样图和钢筋表。照表下料、按图绑扎，就能完成钢筋的施工任务。钢筋表还列出了所用钢筋重量的汇总数值，这很大程度上方便了工程预算、审计。

1

一、箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

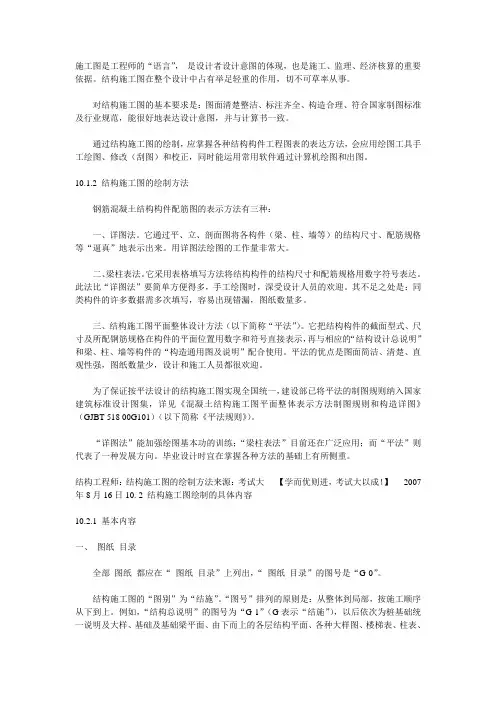

施工图是工程师的“语言”， 是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。

对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。

通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

10.1.2 结构施工图的绘制方法

钢筋混凝土结构构件配筋图的表示方法有三种：

一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。

二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。

“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。

结构工程师：结构施工图的绘制方法来源：考试大 【学而优则进，考试大以成！】 2007年8月16日10. 2 结构施工图绘制的具体内容
