白龙港污水处理厂污水工艺流程

带你走进亚洲最大污水处理厂——白龙港！

上海白龙港污水处理厂处理量达280万吨/日，占全市中心城区污水总量的三分之一，是中国最大的污水处理厂，同时也是亚洲最大污水处理厂。下面我们就来了解一下白龙港污水处理厂。

一、白龙港污水处理厂简介

该厂位于浦东新区合庆镇朝阳村，属于上海长江口岸，是亚洲最大的污水处理厂，也是世界最大的污水处理厂之一，处理能力占上海城市污水处理能力的1/3。

白龙港污水处理厂

白龙港污水处理厂地理位置图

处理规模

上海市大型污水输送干线及终点污水处理厂分布图

日处理来自上海黄浦、静安、长宁、徐汇、普陀、闵行、浦东地区生活污水，服务人口约70余万人口。

白龙港污水处理厂年处理污水量达7.3亿m3相当于杭州西湖蓄水能力70倍。

运行中：280万m3/d，雨天近300万m3/d。

扩建中：120万m3/d 的设计处理量。

二、建造历史

1999年，规模120万m3/d 的预处理厂，当时只有粗细格栅，简单去除沙子、悬浮垃圾后就直接排到长江去。

2008年，建造高效沉淀池，进行化学处理，包括加药后絮凝沉淀。之后升级和扩建，建了8个生物池，主要是A/O的处理。

2016年，建好了除臭工程，将池子都加盖，将池子产生的硫化氢和氨气收集起来，再进行处理。

2018年，进行提标改造工程，一是建造50万m3全地下的污水处理厂。其他分别是20、50万m3的地上污水处理厂，处理规模指标是一级A。

三、工艺流程

经过文献查询与实际调研，我们了解到白龙港污水处理厂是国内规模最大的具有脱氮除磷功能和污泥厌氧消化的城市污水处理厂，根据资料我们制作了简易的工艺流程图。目前，中国大型污水处理厂处理流程都与之类似，也会根据实际需求略作调整。

白龙港污水处理厂总工艺流程图

1. 进水特性

白龙港污水处理厂的进水水质特性主要体现在长距离输水后，颗粒性有机物在管道输送过程中发生厌氧生物降解和转化，VSS/SS比值较低，即进水中挥发性悬浮物质比例降低。

上海市白龙港城市污水处理厂顶管工程施工方案

上海市白龙港城市污水处理厂

BST2.1标

2008-2-27

目 录

一、工程概况

二、顶管井设计

2。1、设计简述

2.2、结构施工图说明

三、顶管施工阶段平面布置

四、施工方法

4。1、SMW工法井施工

4。1。1、施工工艺

4。1。2、工作原理

4。1。3、施工方法

4.2、顶管施工方法

4.2。1、工程概况

4。2.2、工具管选型

4.2.3、顶管工作井现场布置

4.2.4、钢管组对、接口焊接、补口 4.2.5、顶管动力、照明

4.2.6、顶管施工工艺、最大顶力及其限制 4.2.7、工具管出洞技术方案

4.2。8、地下管道内通讯方式及监控摄像系统 4。2。9、顶管施工的难点和要求点 4。2.10、顶进过程中，线形控制及测量设备 4。2。11、下管、挖土、运土的安排及处理 4.2。12、触变泥浆的配制及及压浆减阻措施 4.2。13、管道防腐

4.2。14、顶管施工质量要求

4。2。15、顶管施工时主要安全技术措施 4。2.16 HDPE牵引管施工

五、质量保证措施

5.1、原材料质量保证措施

5.2、现场计量器具管理措施

5.3、轴线定位控制措施

5。4、SMW工法井质量保证措施

5.5、顶管施工质量保证措施

5。6、测量工程质量保证措施

5。7、土压平衡顶管施工质量通病及防治措施 六、施工进度计划

七、机械设备及人员配备

7。1、施工机械设备表

7。2、人员配备计划

八、施工组织管理网络

九、安全与文明施工措施

一、工程概况

本工程在现有道路DN1000钢管顶管，管内底标高为—8。580M，路面标高为0。000M,长度约为159M。根据施工图纸要求该段顶管工作井、接收井为SMW工法围护结构井，顶管工作井、接收井的尺寸分别为8.30M×3.60M(内净尺寸)、4。50M×3.50M(内净尺寸)。 二、顶管井设计

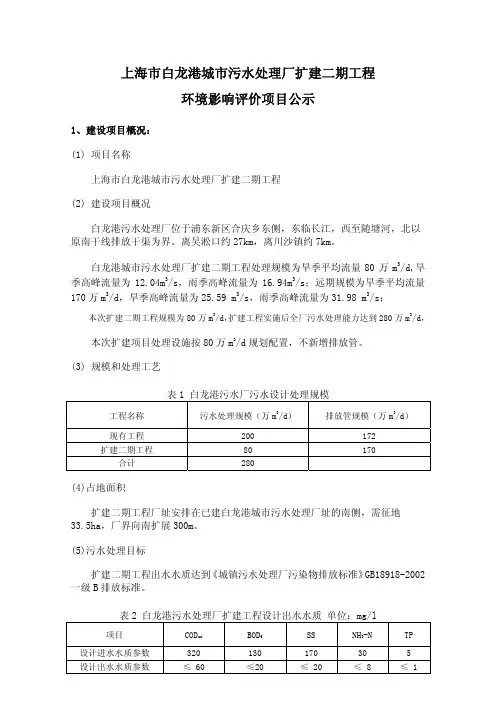

上海市白龙港城市污水处理厂扩建二期工程

环境影响评价项目公示

1、建设项目概况：

(1) 项目名称

上海市白龙港城市污水处理厂扩建二期工程

(2) 建设项目概况

白龙港污水处理厂位于浦东新区合庆乡东侧，东临长江，西至随塘河，北以原南干线排放干渠为界。离吴淞口约27km，离川沙镇约7km。

白龙港城市污水处理厂扩建二期工程处理规模为旱季平均流量80万m3/d,旱季高峰流量为12.04m3/s，雨季高峰流量为16.94m3/s；远期规模为旱季平均流量170万m3/d，旱季高峰流量为25.59 m3/s，雨季高峰流量为31.98 m3/s； 本次扩建二期工程规模为80万m3/d，扩建工程实施后全厂污水处理能力达到280万m3/d， 本次扩建项目处理设施按80万m3/d规划配置，不新增排放管。

(3) 规模和处理工艺 表1 白龙港污水厂污水设计处理规模 工程名称 污水处理规模（万m3/d） 排放管规模（万m3/d） 现有工程 200 172 扩建二期工程 80 170 合计 280 (4)占地面积

扩建二期工程厂址安排在已建白龙港城市污水处理厂址的南侧，需征地33.5ha，厂界向南扩展300m。

(5)污水处理目标

扩建二期工程出水水质达到《城镇污水处理厂污染物排放标准》GB18918-2002一级B排放标准。

表2 白龙港污水处理厂扩建工程设计出水水质 单位：mg/l 项目 CODcr BOD5 SS NH3-N TP 设计进水水质参数 320 130 170 30 5 设计出水水质参数 ≤ 60 ≤20 ≤ 20 ≤ 8 ≤ 1 (6) 污水处理工艺

扩建工程采用A/A/O生物脱氮除磷工艺，污水先进入粗格栅及进水泵房，提升后依次流经细格栅及旋流沉砂池、配水井、A/A/O生物反应池，在二沉池泥水分离后流入紫外线消毒池，经出口泵房、高位井和深水排放管排入长江。处理工艺见图1。

粗细格栅图 例：污水管污泥管空气管提升泵房出水泵房高位井鼓风机房

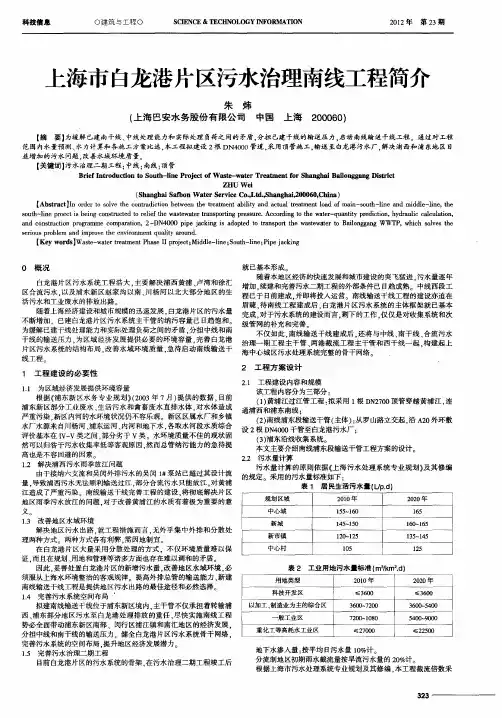

科技信息　０建筑与工程ｏ　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　２０１２年第２３期　

上海市白龙港片区污水治理南线工程简介　

朱炜　

（上海巴安水务股份有限公司　中国上海２０００６０）　

【摘要】为缓解已建南干线、中线处理能力和实际处理负荷之间的矛盾，分担已建干线的输送压力，启动南线输送干线工程。通过对工程　范围内水量预测、水力计算和各施工方案比选，本工程拟建设２根ＤＮ４０００管道，采用顶管施工，输送至白龙港污水厂。解决浦西和浦东地区日　

益增加的污水问题．改善水域环境质量。　

【关键词】污水治理二期．７－程；中线；南线；顶管　

Ｂｒｉｅｆ　Ｉｎｔｒｏｄｕｃｔｉｏｎ　ｔｏ　Ｓｏｕｔｈ－ｌｉｎｅ　Ｐｒｏｊｅｃｔ　ｏｆ　Ｗａｓｔｅ－ｗａｔｅｒ　Ｔｒｅａｔｍｅｎｔ　ｆｏｒ　Ｓｈａｎｇｈａｉ　Ｂａｉｌｏｎｇｇａｎｇ　Ｄｉｓｔｒｉｃｔ　

Ｚ小　Ｗｅｉ　

（Ｓｈａｎｇｈａｉ　Ｓａｆｂｏｎ　Ｗａｔｅｒ　Ｓｅｒｖｉｃｅ　Ｃｏ．’Ｌｔｄ．，Ｓｈａｎｇｈａｉ，２０００６０，Ｃｈｉｎａ）　【Ａｂｓｔｒａｃｔ］Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｏｌｖｅ　ｔｈｅ　ｃｏｎｔｒａｄｉｃｔｉｏｎ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｔｒｅａｔｍｅｎｔ　ａｂｉｌｉｔｙ　ａｎｄ　ａｃｔｕａｌ　ｔｒｅａｔｍｅｎｔ　ｌｏａｄ　ｏｆ　ｍａｉｎ—ｓｏｕｔｈ—ｌｉｎｅ　ａｎｄ　ｍｉｄｄｌｅ—ｌｉｎｅ，ｔｈｅ　

ｓｏｕｔｈ－ｌｉｎｅ　ｐｒｏｅｃｔ　ｉｓ　ｂｅｉｎｇ　ｃｏｎｓｔｒｕｃｔｅｄ　ｔｏ　ｒｅｌｉｅｆ　ｔｈｅ　ｗａｓｔｅｗａｔｅｒ　ｔｒａｎｓｐｏｒｔｉｎｇ　ｐｒｅｓｓｕｒｅ．Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｗａｔｅｒ－ｑｕａｎｔｉｔｙ　ｐｒｅｄｉｃｔｉｏｎ，ｈｙｄｒａｕｌｉｃ　ｃａｌｃｕｌａｔｉｏｎ，　

ａｎｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｐｒｏｇｒａｍｍｅ　ｃｏｍｐａｒａｔｉｏｎ，２－ＤＮ４０００　ｐｉｐｅ　ｊａｃｋｉｎｇ　ｉｓ　ａｄｏｐｔｅｄ　ｔｏ　ｔｒａｎｓｐｏｒｔ　ｔｈｅ　ｗａｓｔｅｗａｔｅｒ　ｔｏ　Ｂｍｌｏｎｇｇａｎｇ　ＷＷＴＰ＇ｗｈｉｃｈ　Ｓｏｌｖｅｓ　ｔｈｅ　ｓｅｒｉｏｕｓ　ｐｒｏｂｌｅｍ　ａｎｄ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｅｎｖｉｒｏｎｍｅｎｔ　ｑｕａｌｉｔｙ　ａｒｏｕｎｄ．
