真空炉的工作原理

真空加热炉的工作原理

真空加热炉是一种在真空环境中进行加热处理的设备，其工作原理如下：

1. 设备构造：真空加热炉主要由加热室、真空系统、温度控制系统和安全保护系统等组成。加热室是被加热的物体放置的空间，其内部一般由耐高温材料构成，以承受高温环境。真空系统用于排除加热室内的气体，使加热过程中不会出现氧化或化学反应。温度控制系统用于监测和调节加热室内的温度，保证加热过程的稳定性。安全保护系统用于监测设备的工作状态，如温度过高、真空泄漏等情况，以保障运行安全。

2. 工作过程：首先将待加热的物体放置在加热室内。启动真空系统，排除加热室内的空气和其他气体，形成真空环境。随后，启动加热系统，将加热元件（如电阻丝、电炉管等）加热至设定的温度。加热元件通过辐射、传导和对流等方式向加热室内的物体传递热能，使其升温。

3. 温度控制：温度控制系统实时监测加热室内的温度，根据设定要求进行控制。一般会采用温度传感器将温度信号反馈给控制系统，通过控制加热元件的供电电流、通风、冷却等方式来调节加热室内的温度，使其保持在设定的范围内。

4. 安全保护：设备通常配备有安全保护系统，监测设备的工作状态，如温度过高、真空泄漏等异常情况。当检测到异常时，安全保护系统会触发相应的保护措施，如自动切断电源、报警、停止加热等，以保障设备和操作人员的安全。

综上所述，真空加热炉通过排除空气和其他气体，形成真空环境，利用加热元件向加热室内的物体传递热能，实现加热处理。通过温度控制系统和安全保护系统的配合，可以保证加热过程的稳定性和安全性。

真空炉的工作原理

真空系统工作时，先启动机械泵、维持泵和扩散泵（加热），同时打开前阀和维持泵阀，对扩散泵内进行抽真空。当真空度达到系统某设定值时，罗茨泵启动，同时旁路阀打开，前阀关闭，此时对真空室进行抽低真空当扩散泵加热至规定温度并且真空度高于规定值时，高阀打开，旁路阀关闭，前阀打开。此时对真空室抽高真空，达到工艺要求的真空度以后，方可进行热处理工作。热加工过程完成后，由热交换器对真空室充入高纯氮气进行强制冷却，完成整个工艺过程。

其次，在真空条件下，碳具有很强的脱氧能力，其脱氧产物CO不断被抽至系统之外，克服了采用金属脱氧剂脱氧的污染问题。真空炉工艺可精确地控制合金的化学成分，对于含有和氧、氮亲和力强的活性元素Al、Ti、B、Zr等，可控制在很少的范围内。对低熔点易挥发的金属杂质，如Pb、Bi、Sn、Sb等能蒸发去除，这对提高材料性能起到重要作用。强烈的感应搅拌作用，能加速其反应速度，这对于熔池温度均匀、化学成分均匀等方面很有果。

电炉AOD炉LF炉VD真空炉的原理与作用

1.电炉：

电炉通过通电加热将电能转化为热能，用来加热原料并进行冶炼和熔炼操作。电炉的原理是利用电流通过导体时产生的电阻发热效应。电炉可以分为直接电炉和间接电炉两种类型。直接电炉即高频感应加热炉，原理是通过将高频交流电导入导体中，利用导体本身的电阻使其加热；间接电炉则是通过将电流导入电极，再通过电极与物料形成电弧放电，从而加热原料。电炉可用于生产钢铁、合金、非金属材料等。

2.AOD炉：

AOD炉即精炼氧气转炉，是不锈钢冶炼中常用的设备。AOD炉的原理是将高温的氧气与炉内的熔融金属进行反应，从而实现炉内不锈钢的冶炼和精炼。AOD炉的作用是降低金属中的碳含量和其他杂质，调整合金成分，提高不锈钢的质量和性能。AOD炉还可以进行脱硫、脱氮等处理。

3.LF炉：

LF炉即转炉精炼炉，是钢铁冶炼过程中用于调整钢液成分和温度的设备。LF炉的原理是通过将炉外高频电感与炉内熔融金属的电流产生耦合，利用电磁感应加热和搅拌钢液。LF炉的作用包括去除钢液中的气泡、杂质，脱气、降温和熔化等。LF炉还可以进行脱硫、脱氮、合金调整等处理。

4.VD真空炉：

VD真空炉是真空冶炼的设备，主要用于不锈钢和合金的冶炼和精炼。VD真空炉的原理是通过抽空炉腔，将炉内的气体压力降低到一定程度，利用炉内的电感和电极产生的电弧放电加热金属和进行冶炼。VD真空炉的作用主要是去除钢液中的气体、氧化物等杂质，降低碳含量，调整合金成分，并且提高钢液的纯净度和质量。

综上所述，电炉是通过电能转化为热能进行冶炼的设备，AOD炉和VD真空炉是用于不锈钢和合金的冶炼和精炼的设备，LF炉则是用于钢铁冶炼中的调整成分和温度的设备。这四种炉子在各自领域中有着重要的作用，对于提高材料质量和性能具有重要意义。

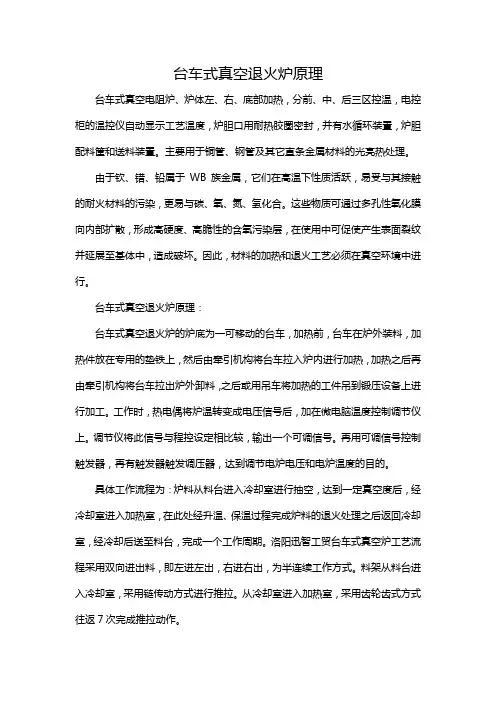

台车式真空退火炉原理

台车式真空电阻炉、炉体左、右、底部加热，分前、中、后三区控温，电控柜的温控仪自动显示工艺温度，炉胆口用耐热胶圈密封，并有水循环装置，炉胆配料筐和送料装置。主要用于铜管、钢管及其它直条金属材料的光亮热处理。

由于钦、错、铅属于WB族金属，它们在高温下性质活跃，易受与其接触的耐火材料的污染，更易与碳、氧、氮、氢化合。这些物质可通过多孔性氧化膜向内部扩散，形成高硬度、高脆性的含氧污染层，在使用中可促使产生表面裂纹并延展至基体中，造成破坏。因此，材料的加热和退火工艺必须在真空环境中进行。

台车式真空退火炉原理：

台车式真空退火炉的炉底为一可移动的台车，加热前，台车在炉外装料，加热件放在专用的垫铁上，然后由牵引机构将台车拉入炉内进行加热，加热之后再由牵引机构将台车拉出炉外卸料，之后或用吊车将加热的工件吊到锻压设备上进行加工。工作时，热电偶将炉温转变成电压信号后，加在微电脑温度控制调节仪上。调节仪将此信号与程控设定相比较，输出一个可调信号。再用可调信号控制触发器，再有触发器触发调压器，达到调节电炉电压和电炉温度的目的。

具体工作流程为：炉料从料台进入冷却室进行抽空，达到一定真空度后，经冷却室进入加热室，在此处经升温、保温过程完成炉料的退火处理之后返回冷却室，经冷却后送至料台，完成一个工作周期。洛阳迅智工贸台车式真空炉工艺流程采用双向进出料，即左进左出，右进右出，为半连续工作方式。料架从料台进入冷却室，采用链传动方式进行推拉。从冷却室进入加热室，采用齿轮齿式方式往返7次完成推拉动作。 台车式真空退火炉加热室采用不锈钢骨架，隔热屏为多层石墨毡，使用寿命长，易维护。采用石墨管加热器，易安装维护，故障率低。气冷系统有大功率高速电机、大风量高压叶轮、蜗壳及导流板、铜管铜串片换热器和导流装置等组成，可实现气流有换热器-风机-导流装置-工件-换热器的高速循环，以使工件得到快速均匀的冷却。
