2012级《模拟电子技术》期末试题A卷

  • 格式：doc
  • 大小：740.50 KB
  • 文档页数：3

第 - 1 - 页 共 3 页 四川工业管理职业学院

2012～2013学年度下期12级电子设备与运行管理专业

期末考试

《模拟电子技术》试题(A卷)

座位号：＿＿＿

（满分100分，120分钟完卷）

题 号 一 二 三 四 五 总分 总分人

成 绩

一、填空题（共25空，每空1分，共25分）

1、P型半导体中空穴为 载流子，自由电子为 载流子。

2、PN结正偏时

，反偏时 ，所以PN结具有单向导电性。

3、反向电流是由

载流子形成，其大小与 有关，而与外加电压无关。

4、三极管是

控制元件，场效应管是 控制元件。

5、当温度升高时，三极管的集电极电流IC ，发射结压降UBE 。

6、晶体三极管具有放大作用时，发射结 ，集电结

。

7、三极管放大电路共有三种组态

、共集电极、 放大电路。

8、为了稳定三极管放大电路和静态工作点，采用

负反馈，为了减小输出

电阻采用

负反馈。

9、负反馈放大电路的放大倍数Af= ，对于深度负反馈Af= 。

10、共模信号是大小 ，极性 的两个信号。

11、乙类互补功放存在 失真，可以利用 类互补功放来克服。

12、要保证振荡电路满足相位平衡条件，必须具有 网络。 13、在桥式整流电阻负载中，理想二极管承受最高反压是 。

14、稳压二极管是利用二极管的__________特性工作的。

二、选择题（每题2分，共30分）

1、PN结加反向电压时，其空间电荷区（ ）

A.变窄 B.变宽 C.不变 D.不一定

2、测得NPN型三极管上各电极对地电位分别为VE=2.1V，VB=2.8V，VC=4.4V，说明此三极管处在（ ）

A.放大区 B.饱和区 C.截止区 D.反向击穿区

3、某放大器的中频电压增益为40dB，则在上限频率处的电压放大倍数约为（ ）

A.43 B.100 C.37 D.70

4、把差动放大电路中的发射极公共电阻改为电流源可以（ ）

A.增大差模输入电阻 B.提高共模增益 C.提高差模增益 D.提高共模抑制比

5、负反馈所能抑制的是（ ）的干扰和噪声。

A.反馈环内 B.输入信号所包含 C.反馈环外 D.不确定

6、用集成运放组成模拟信号运算电路时，通常工作在（ ）

A.线性区 B.非线性区 C.饱和区 D.截止区

7、某迟滞比较器的回差电压为6V，其中一个门限电压为-3V，则另一门限电压为（ ）

A.3V B.-9V C.3V或-9V D.9V

8、RC桥式振荡电路中，RC串并联网络的作用是（ ）

A.选频 B.引入正反馈 C.稳幅和引入正反馈 D.选频和引入正反馈

9、功率放大电路的输出功率大是由于（ ）

A.电压放大倍数大或电流放大倍数大

B.电源电压高且输出电流大

C.输出电压变化幅值大且输出电流变化幅值大

D.负载电阻小且输出电流大

10、若一个乙类双电源互补对称功率放大电路的最大输出功率为4W，则该电路的最大管耗约得 分

阅卷人 得 分

阅卷人

密 封 线 内 不 答 题

专业______________ 班级______________ 姓名______________ 学号______________

第 - 2 - 页 共 3 页 为（ ）

A.0.8W B.4W C.0.4 W D.无法确定

11、某简单稳压电路要求稳定电压为8V，而仅有7.3V硅稳压管DZ一只，二极管（硅管）D一只，可采用DZ与D串联接入电路（ ）

A.D正偏，DZ反偏 B.D反偏，DZ反偏 C.D正偏，DZ正偏 D.D反偏，DZ正偏

12、为了获得电压放大，同时又使得输出与输入电压同相，则应选用（ ）放大电路。

A.共发射极 B.共集电极 C.共基极 D.共漏极

13、为了减小放大电路从信号源索取的电流并增强带负载能力，应引入（ ）负反馈。

A.电压串联 B.电压并联 C.电流串联 D.电流并联

14、欲从混入高频干扰信号的输入信号中取出低于100kHz的有用信号，应选用（ ）滤波电路。

A.高通 B.低通 C.带通 D.带阻

15、已知变压器二次电压为tusin22V，负载电阻为RL，则半波整流电路中二极管承受的反向峰值电压为（ ）

A.U2 B.0.45U2 C.2/2U2 D.2U2

三、判断题（每题1分，共10分）

（ ）1、在桥式整流电路中，如果有一个二极管断开了，则输出电压的平均值将减小一半。

（ ）2、开关稳压电源的调整管主要工作在截至和饱和两种状态，因此管耗很小。

（ ）3、并联型晶体振荡电路中，石英晶体的作用相当于电感；串联型晶体振荡晶体振荡电路中，晶体管的作用相当于电容。

（ ）4、三角波和锯齿波发生电路一般都有积分电路。

（ ）5、既然电压负反馈能稳定输出电压，那么必然能稳定输出电流。

（ ）6、差动放大电路中单端输出与双端输出相比，差模输出电压减小，共模输出电压增大，共模抑制比下降。

（ ）7、直接耦合的多级放大电路，各级之间的静态工作点相互影响；电容耦合的多级放大电路，各级之间的静态工作点相互独立。 （ ）8、结型场效应管外加的栅源电压应使栅源之间的ＰＮ结反偏，以保证场效应管的输入电阻很大。

（ ）9、开启电压是耗尽型场效应管的参数；压断电压是增强型场效应管的参数。

（ ）10、射极输出器的电压放大倍数等于１，因此它在放大电路中作用不大。

四、分析题（共2题，共18分）

（15分）1、在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si或Ge）、类型（NPN或PNP）及管脚为哪个极（e、b或c）填入表内。

管 号 T1 T2 T3 管 号 T1 T2 T3

管 脚

电 位

（V） ① 0.7 6.2 3

电 极

名 称 ①

② 0 6 10 ②

③ 5 3 3.7 ③

材 料 类 型

（3分）2、如图所示电路中，反馈元件R7构成级间负反馈，其组态为 ；

其作用是使输入电阻 、放大电路的通频带变 。

得 分

阅卷人 得 分

阅卷人

第 - 3 - 页 共 3 页

五、计算题（共2题，共17分）

（11分）1、如图所示电路中，β＝100，100bbr，试计算：

1.放大电路的静态工作点；（6分）

2. 画出放大电路的微变等效电路；（2分）

3.求电压放大倍数Au、输入电阻Ri和输出电阻Ro；（3分）

（6分）2、如图所示RC桥式正弦波振荡电路，已知C=6800pF、R=22kΩ、R1=20kΩ，要使电路产生正弦波振荡，RF应为多少？电路的振荡频率为多少？

密 封 线 内 不 答 题

专业______________ 班级______________ 姓名______________ 学号______________

合集下载

2009级模拟电子技术基础B期末试题(A卷)

2009级模拟电子技术基础B期末试题(A卷)

第 1 页 共 5页 课程编号：（ELC06006） 北京理工大学 2011- 2012学年第一学期

2009级模拟电子技术基础B期末试题 A卷

注：试题答案必须书写在答题纸上，在试题和草稿纸上答题无效。

班级 学号 姓名 成绩

一 （15分）

1. N型半导体是在纯净半导体中掺入__D__；P型半导体是在纯净半导体中掺入__C__。（A．带负电的电子，B．带正电的离子，C．三价元素，如硼等 ，D．五价元素，如磷等）

2. 某放大电路当接接入一个内阻等于零的信号源电压时，测得输出电压为5V，在信号源内阻增大到1Ωk，其它条件不变时，测得输出电压为4V，说明该放大电路的输入电阻为 _____4kom____。

3. 在阻容耦合放大电路中，耦合电容的大小将影响 B ，晶体管的极间电容的大小将影响 A 。（ A．上限截止频率的高低， B．下限截止频率的高低）

4. 在多级放大电路中，后一级的输入电阻可视为前一级的 负载电阻 ，而前一级的输出电阻可视为后一级的 信号源内阻 。

5. 在长尾式的差分放大电路中，Re对 B 有负反馈作用。（A．差模信号，B．共模信号，C．任意信号）

6. 希望抑制50Hz交流电源的干扰，应选用 带阻 滤波电路；欲从输入信号中取出低于10 kHz的信号，则应采用 低通 滤波电路；处理具有100 Hz固有频率的信号则应采用 带通 滤波电路。（高通、低通、带通、带阻、全通）

7. 已知某N沟道增强型MOS场效应管四种情况下GSu和DSu的值，已知开启电压)GS(thU＝4V。判断各情况下管子工作在什么状态（预夹断，恒流区，可变电阻区，截止区）。

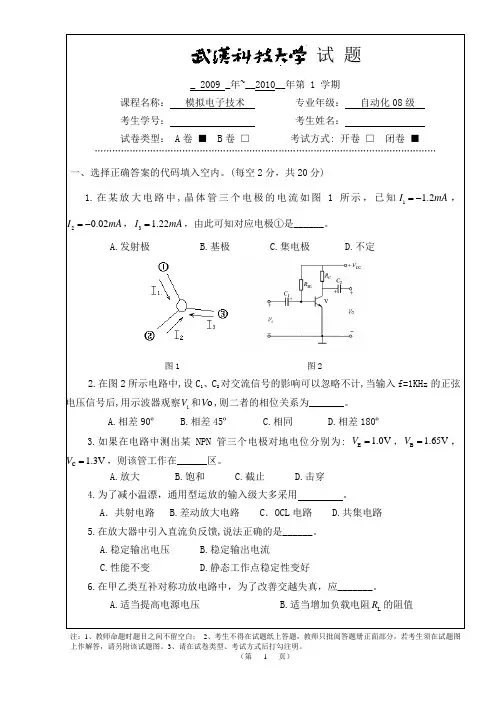

武汉科技大学模拟电子技术期末试卷+答案 A卷(08级)

武汉科技大学模拟电子技术期末试卷+答案 A卷(08级)

注：1、教师命题时题目之间不留空白； 2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考生须在试题图上作解答，请另附该试题图。3、请在试卷类型、考试方式后打勾注明。

（第 1 页） 试 题

_ 2009 _年~__2010__年第 1 学期

课程名称： 模拟电子技术 专业年级： 自动化08级

考生学号： 考生姓名：

试卷类型： A卷 ■ B卷 □ 考试方式: 开卷 □ 闭卷 ■

………………………………………………………………………………………………………

一、选择正确答案的代码填入空内。(每空2分，共20分)

1.在某放大电路中,晶体管三个电极的电流如图1所示，已知11.2ImA，20.02ImA，31.22ImA，由此可知对应电极①是______。

A.发射极 B.基极 C.集电极 D.不定

图1 图2

2.在图2所示电路中,设C1、C2对交流信号的影响可以忽略不计,当输入f=1KHz的正弦电压信号后,用示波器观察iV和oV,则二者的相位关系为_______。

A.相差90º B.相差45º C.相同 D.相差180º

3.如果在电路中测出某NPN管三个电极对地电位分别为: E1.0VV，B1.65VV，C1.3VV，则该管工作在______区。

A.放大 B.饱和 C.截止 D.击穿

4.为了减小温漂，通用型运放的输入级大多采用 。

A．共射电路 B.差动放大电路 C．OCL电路 D.共集电路

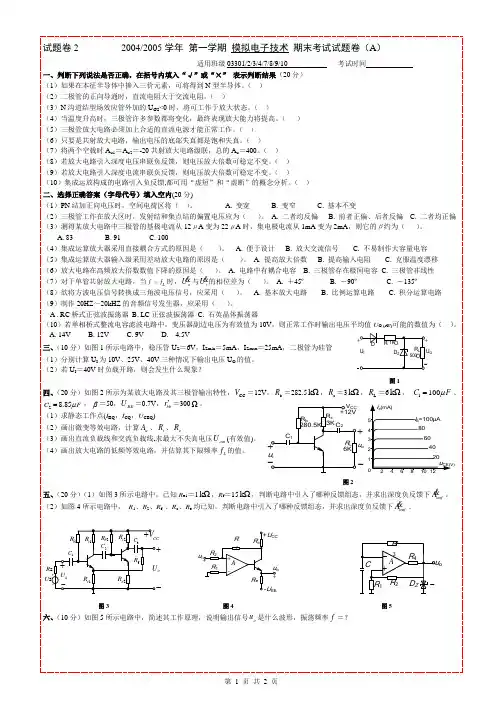

模拟电子技术 期末考试试题卷(A)2

模拟电子技术 期末考试试题卷(A)2

第 1 页 共 2 页

试题卷2 2004/2005学年 第一学期 模拟电子技术 期末考试试题卷（A）

适用班级03301/2/3/4/7/8/9/10 考试时间

一、判断下列说法是否正确，在括号内填入“√”或“×” 表示判断结果（20分）

（1）如果在本征半导体中掺入三价元素，可将得到N型半导体。（ ）

（2）二极管的正向导通时，直流电阻大于交流电阻。（ ）

（3）N沟道结型场效应管外加的UGS<0时，将可工作于放大状态。（ ）

（4）当温度升高时，三极管许多参数都将变化，最终表现放大能力将提高。（ ）

（5）三极管放大电路必须加上合适的直流电源才能正常工作。（ ）

（6）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）

（7）将两个空载时Au1＝Au2＝-20共射放大电路级联，总的Au＝400。（ ）

（8）若放大电路引入深度电压串联负反馈，则电压放大倍数可稳定不变。（ ）

（9）若放大电路引入深度电流串联负反馈，则电压放大倍数可稳定不变。（ ）

（10）集成运放构成的电路引入负反馈,都可用“虚短”和“虚断”的概念分析。（ ）

二、选择正确答案（字母代号）填入空内(20分)

（1）PN结加正向电压时，空间电荷区将（ ）。 A. 变宽 B. 变窄 C. 基本不变

（2）三极管工作在放大区时，发射结和集点结的偏置电压应为（ ）。 A. 二者均反偏 B. 前者正偏、后者反偏 C. 二者均正偏

（3）测得某放大电路中三极管的基极电流从12μA变为22μA时，集电极电流从1mA变为2mA，则它的β约为（ ）。

A. 83 B. 91 C. 100

（4）集成运算放大器采用直接耦合方式的原因是（ ）。 A. 便于设计 B. 放大交流信号 C. 不易制作大容量电容

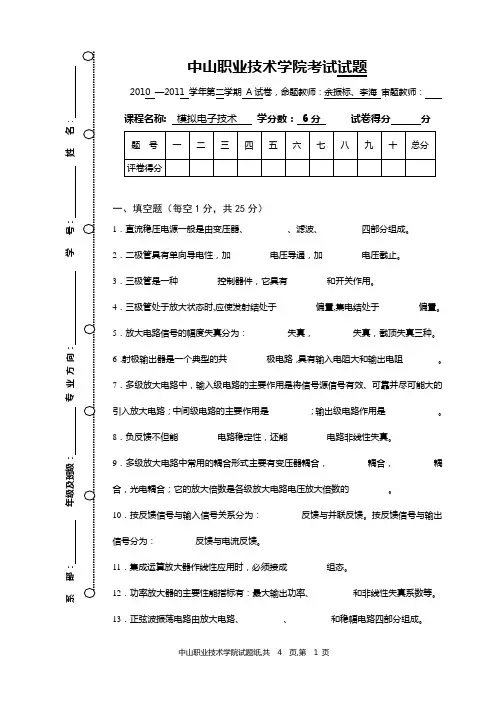

10级期末考试A卷(模拟电子技术)
