1600板坯连铸机工艺技术操作规程一、连铸机基本技术参数：1）连铸机机型：直弧形连续弯曲连续矫直板坯连铸机2）连铸机流数： 1 流3）铸坯规格：厚度： 170、210mm宽度： 700～1600mm铸坯定尺长度： 9～12m部分短定尺： 4.8m～5.8m最大坯重：～31.5t4）铸机速度：拉速范围： 0.2～4.5m／min工作拉速： 0.6～2.2m／min5）基本圆弧半径： 8000mm6）垂直段高度： 2426mm7）弯曲区长度： 1400 mm8）矫直区长度： 3150 mm9）铸机长度: 27259mm10）浇注准备时间：～55min11）平均连浇炉数： 7～8(15～20)炉12）铸机配合年产量： 102(～130)万吨13）出坯辊面标高： +800mm14）浇注平台标高：～+11350mm15）钢包回转台：蝶型、单臂独自升降承载能力： max.2x200(100)t回转半径： 4900(~4500)mm升降行程： 800mm该回转台可以适应60t和120t钢包的生产。
16）中间罐车：半门型,载重量：～60 t17）中间罐：矩形结构中间罐容量：正常 30t/1000mm，溢流 35t/1100mm18）钢流控制方式：电动塞棒式；涡流液面检测19）结晶器：铜板材质： CuCrZr铜板长度： 900mm足辊直径：φ100mm；宽面1对，三节式；窄面4对结晶器调宽：手动调宽20）结晶器振动装置形式：四连杆式振动装置振幅：0±5mm (可调)振频： 0～200次/min21）弯曲段（扇形0段）辊子数量：内、外弧各15个22）弧形扇形段扇形段个数：5个辊子数量：每段内、外弧各7个23）矫直扇形段扇形段个数：2个辊子数量：每段内、外弧各7个24）水平扇形段扇形段个数：4个辊子数量：每段内、外弧各7个25）脱引锭装置：液压冲顶式26）铸坯切割自动火焰切割机：切割行程：～9m27）窜动辊道：窜动行程：～600mm28）引锭杆引锭杆型式：链式、下装、侧存放引锭杆长度：～11 m引锭杆厚度：～160 mm引锭杆身宽度：～1450 mm引锭杆头宽度： 700～1300 mm1250～1600 mm29）升降挡板：1#机：2个；2#机3个。
连铸的生产工艺流程：将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
实际生产中需采取在钢包内调整钢水温度的措施：1）钢包吹氩调温2）加废钢调温3）在钢包中加热钢水技术4）钢水包的保温中间包钢水温度的控制一、浇铸温度的确定浇铸温度是指中间包内的钢水温度，通常一炉钢水需在中间包内测温3次，即开浇后5min、浇铸中期和浇铸结束前5min,而这3次温度的平均值被视为平均浇铸温度。

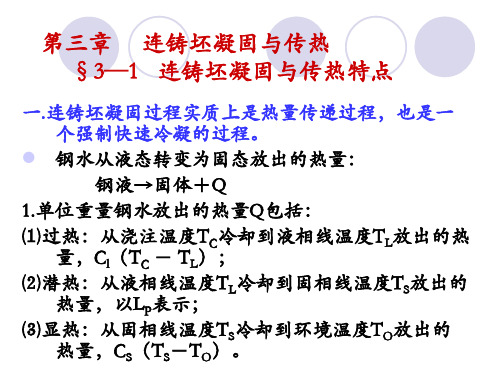

浇铸温度的确定可由下式表示（也称目标浇铸温度）：T=TL+△T 。
二、液相线温度：即开始凝固的温度，就是确定浇铸温度的基础。
推荐一个计算公式：T=1536-{78[%C]+7.6[%Si]+4.9[%Mn]+34[%P]+30[%S]+5.0[%Cu]+3.1[% Ni]+1.3[%Cr]+3.6[%Al]+2.0[%Mo]+2.0[%V]+18[%Ti]}三、钢水过热度的确定钢水过热度主要是根据铸坯的质量要求和浇铸性能来确定。
钢种类别过热度非合金结构钢10-20℃铝镇静深冲钢15-25℃高碳、低合金钢5-15℃四、出钢温度的确定钢水从出钢到进入中间包经历5个温降过程：△T总=△T1+△T2+△T3+△T4+△T5△T1出钢过程的温降；△T2出完钢钢水在运输和静置期间的温降(1.0～1.5℃/min)；△T3钢包精炼过程的温降（6～10℃/min）；△T4精炼后钢水在静置和运往连铸平台的温降(5～1.2℃/min）；△T5钢水从钢包注入中间包的温降。
1连铸工艺流程1.1炼钢厂工艺流程高炉铁水+废钢一电炉一LF炉（或VD炉）一板坯坯连铸机一连铸板坯1.2板坯连铸工艺流程钢包回转台一中间包一结晶器及振动一二冷区铸坯导向一切前辊道-一次切割机一输送辊道一二次切割一输送辊道一去毛刺机一推钢机、垛板台一铸坯储存区2主要设备性能及工艺参数连铸机主要的技术性能及工艺参数3连铸钢水要求3.1对钢水化学成分要求到站钢水化学成分符合钢种要求。
品种钢连铸钢水必须经过炉外精炼，保证充分脱氧。
连铸钢水要求成份均匀，温度均匀，连浇炉次炉与炉之间成份波动范围小。
3.2钢水温度控制3.2.1液相线温度计算：液相线温度 T =1536.6-(90*C%+8*Si%+5*Mn%+30*P% +25*S%L+3*AL%+1.55*Cr%+4*Ni%+2.0*Mo%+18*Ti%+80*N%+5.0*Cu%)3.2.2中间罐中钢水过热度：中间罐钢水过热度，不同钢水分组如下:钢种分组中间罐钢水过热度A、低碳钢25±5℃B、包晶钢25±5℃C、中碳钢、中碳合金钢25±5℃D、高碳钢20±5℃E、超高碳钢15±5℃如中间包温度超过最大温度一一每超过5℃——拉速降低10%；如果中间包温度超过最大温度15℃——停止浇注！！3.2.3钢水罐中钢水温度：T罐二丁液+T中过+(30〜35) T罐：钢水罐中钢水温度 T：：钢水液相线温度T±4中间罐中钢水过热度中1寸到达连铸平台的钢水温度应符合连铸浇铸的规定。
连铸中间罐钢水温度应符合各组钢种规定要求。
连铸第一炉相应提高5〜10℃,新包、挖补包不能作为第一炉。
对于新砌钢水罐的情况，到达连铸的钢水温度可提高5〜10℃。
钢水最终化学成分要符合钢种操作要点的要求。
钢水准备要严格按照《电弧炉工艺技术操作规程》和《精炼工艺技术操作规程》执行。
4浇注前的准备与参数调整4.1中间包准备与烘烤中间包的砌筑和工作层的涂抹要严格按照耐火材料工艺技术规程执行。
温馨小提示：本文主要介绍的是关于板坯连铸生产工艺流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇板坯连铸生产工艺流程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
板坯连铸生产工艺流程（大纲）一、板坯连铸生产工艺概述1.1板坯连铸工艺简介1.2板坯连铸工艺的发展历程二、板坯连铸生产原料及设备2.1原料准备2.1.1铁水预处理2.1.2铸造原料的选择2.2板坯连铸设备2.2.1铸机类型及结构2.2.2连铸机的主要部件三、板坯连铸生产工艺流程3.1铸造准备3.1.1铸机调试3.1.2铸造参数设定3.2铸造过程3.2.1铁水浇注3.2.2板坯成型及冷却3.3铸后处理3.3.1切割定尺3.3.2表面检查及修磨3.3.3打印标识四、板坯连铸生产质量控制4.1质量影响因素4.1.1铸造参数控制4.1.2设备状况及维护4.2质量检测及处理4.2.1板坯表面缺陷检测4.2.2内部质量检测4.2.3缺陷处理及质量控制五、板坯连铸生产安全与环保5.1安全措施5.1.1设备安全操作规程5.1.2事故应急预案5.2环保措施5.2.1废气处理5.2.2废水处理5.2.3固废处理六、板坯连铸生产发展趋势6.1技术创新6.2市场前景6.3绿色生产与智能制造一、板坯连铸生产工艺概述板坯连铸生产工艺概述：1.1板坯连铸工艺简介：板坯连铸工艺是一种将熔融金属从炉子中取出并直接浇铸成板坯的工艺。
该工艺在钢铁、有色金属等行业中得到了广泛的应用。
方坯连铸工艺培训课件一、方坯连铸工艺流程简图二、方坯连铸基本参数铸坯断面：150×150mm定尺长度：6~12m（实际最短生产过9.25的，拉速2.1m/min）连铸机主要设备性能4.1钢包汇总台4.1钢包回转台功能支承钢包并将满包从受包位旋转到中间罐上方的浇铸位。
4.2中间罐功能保证连浇；均匀分配钢流到结晶器；促使夹杂物上浮。
结构型式中间罐为梯形带盖式，主要技术参数中间罐最大容量20t钢水液面高度工作液面：800mm主要技术参数烘烤时间180min烘烤温度～1000℃4.5结晶器功能将钢水凝结成型，使浇入其中的钢水快速冷却。
在引锭头拉出结晶器铜管后，凝结的钢水坯壳能承受内部还未凝固的钢水静压力。
结构型式结晶器为套管式，主要由内壁镀铬的三维立体锥度铜管、精密加工成型的整体铜水套、钢结构外壳、上下法兰、卡板及密封件等部分组成。
铜管材质为磷脱氧铜。
主要技术参数铜管长度900mm防止结构型式主要由不锈钢喷淋管、活接头、不锈钢喷嘴及托架等组成,喷淋管沿弧线纵向布置。
主要技术参数冷却段数3（含喷淋环）喷淋管长度～4.5m喷嘴型号3/8PZ17080QZ5*12PZ8065QZ5*28PZ8047QZ5*284.8导向段功能开浇时引导引锭杆进入结晶器并在浇铸时支承铸坯。
结构型式导向段位于喷淋集管组与拉矫机之间，主要由导向辊、支座、侧导辊、压辊及侧导板等组成。
功能开浇时引锭头堵住结晶器下口，把初步凝固的铸坯拉出结晶器，引入拉矫机。
结构型式主要由自适应型引锭头、刚性杆身、链条及联接件、传动系统、导向轮及安全装置所组成。
铸机开浇前，启动存放装置电动机使引锭杆下降至拉矫机内。
引锭结束后，引锭杆运行至存放位置。
主要技术参数引锭杆外弧半径R8m引锭杆长度(弧度)～87°送引锭杆速度1～4.0m/min4.11切前/输送/出坯辊道）。
坯。
主要技术参数行程～20000mm(工作行程)轨距～13000mm轮距/轮径～2100mm/D300mm4.13翻转冷床功能翻转冷却铸坯，防止铸坯变形结构型式冷床为液压传动、步进翻转式。
不锈钢连铸板坯的生产工艺不锈钢连铸板坯的生产工艺流程见下图。
不锈钢板坯连铸生产工艺流程不锈钢板坯连铸生产工艺流程简述：经过精炼的温度、成分均已合格的不锈钢钢水送至钢水接受跨，起重机将盛满钢水的钢包放置到钢包回转台上，连接好钢包滑动水口液压缸和钢包下渣检测装置接线，测量钢水温度后，钢包加盖，钢包回转台旋转180°，把钢包运送到处于浇注位置的中间包小车的上方。
钢包下降至浇注位置，并由长水口夹持装置接上保护套管。
浇注平台上有两辆中间包小车，每辆小车上有一只中间包以实现快速更换。
每辆小车都装有提升和称重装置，每辆小车都可以在浇注位和各自的停车位间往返移动。
每个中间包小车停车位都有一个中间包预热站和一个浸入式水口预热站。
从钢包到中间包的钢流由装在钢包底部的滑动水口控制，钢包底部装有下渣检测装置。
开启钢包滑动水口后，钢水经过钢包到中间包之间的保护套管流入中间包，待中间包内钢水液面上升至一定高度后，投入覆盖渣。
中间包钢流控制系统采用整体内装式浸入式水口和塞棒控制机构，并带有事故切断闸板。
当自动开浇系统启动后，中间包塞棒自动打开，钢水通过浸入式水口流入结晶器。
结晶器内的钢水上升到一定高度后，人工加入保护渣。
在自动开浇系统的作用下，结晶器振动装置和拉坯辊自动启动，在结晶器内已形成坯壳的铸坯在引锭杆的带动下缓缓拉出结晶器和足辊段，进入铸坯导向段。
结晶器液面自动控制装置不断调节中间包塞棒的开度，使结晶器内的钢液面保持稳定的高度。
结晶器内装有漏钢预报装置，一旦发生坯壳与结晶器铜板的粘连，该装置发出报警信号，人工判断后，手动或自动降低铸机拉速，防止拉漏。
铸坯二冷导向段由直线段、弯曲度、弧形段、矫直段以及水平段等不同的扇形段组成，铸坯在二冷导向段中经过气雾喷淋冷却，坯壳不断加厚直至全凝固。
为使铸坯得到合适的冷却，在扇形段辊子间装有气雾喷嘴，通过二冷动态控制模型的计算和设定，由仪表和阀门系统来控制喷淋冷却的强度，以适应不同钢种和不同拉坯速度的需要。
方坯连铸工艺培训课件一、方坯连铸工艺流程简图二、方坯连铸基本参数铸坯断面：150×150mm定尺长度：6~12m（实际最短生产过9.25的，拉速2.1m/min）主要生产钢种：碳素结构钢、低合金结构钢。
55Q （轻轨钢）Q195（碳素结构钢，建筑，结构，摩托车架）热轧带肋钢筋HRB335/335E （二级）HRB400/400E （三级）HRB500/500E （四级）Q235 （普碳钢，建筑、化工）三、主要经济技术指标连铸机主要设备性能4.1 钢包汇总台4.1 钢包回转台功能支承钢包并将满包从受包位旋转到中间罐上方的浇铸位。
结构型式直臂式。
主要由回转臂、回转支承系统、回转台底座、基础框架、传动装置及钢包加盖装置等部分组成。
主要技术参数双臂最大承重 2×125t回转半径 4.9m回转速度 0～1.0r/min回转范围 360度事故回转180度4.2 中间罐功能保证连浇；均匀分配钢流到结晶器；促使夹杂物上浮。
结构型式中间罐为梯形带盖式，主要技术参数中间罐最大容量 20t钢水液面高度工作液面：800mm溢流液面：900mm4.3 中间罐车功能支承中间罐，并运载中间罐在烘烤位和浇铸位之间移动。
结构型式半悬挂（高低腿）式。
主要由车架、走行机构、横移机构、摆槽、液压升降机构及驱动系统等主要技术参数最大承载重量 60t走行速度 0～20m/min横移行程±50mm升降行程 500mm4.4 中间罐烘烤(干燥)装置功能加热（预热）中间罐，降低第一包钢水的温降。
结构型式中间罐烘烤(干燥)装置由支座、风机、电液推杆、管件、阀门、烧嘴等组成。
主要技术参数烘烤时间 180 min烘烤温度～1000℃4.5 结晶器功能将钢水凝结成型，使浇入其中的钢水快速冷却。
在引锭头拉出结晶器铜管后，凝结的钢水坯壳能承受内部还未凝固的钢水静压力。
结构型式结晶器为套管式，主要由内壁镀铬的三维立体锥度铜管、精密加工成型的整体铜水套、钢结构外壳、上下法兰、卡板及密封件等部分组成。
