. 2 10kV架空配电线路总体说明
2.1 总体说明
2.1.1规划原则
2.1. 1.1、供电区分类
根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。
表2.1.1.1-1 地区级别划分表
地区级别 特级 一级 二级 三级
划分标准 国际化大城市 省会及其它主要城市 其它城市，地、州政府所在地 县
表2.1.1.1-2 地区级别与供电分区分类对照表
地区级别 A 类 B 类 C 类 D 类 E 类 F 类
特级
中心区或30MW/km²及以上 一般市区或20-30MW/km²
10-20MW/km²的郊区
及城镇 5-10MW/km²的郊区
及城镇 城镇或
1-5MW/km² 乡村
一级 30MW/km²
及以上 中心区或
20-30MW/km² 一般市区或
10-20MW/km² 5-10MW/km²
的郊区及城镇 城镇或
1-5MW/km² 乡村
二级 20-30MW/km² 中心区或
10-20MW/km² 一般市区或
5-10MW/km² 郊区、城镇或1-5MW/km² 乡村
三级 10-20MW/km² 县城或5-10MW/km² 城镇或1-5MW/km² 乡村
注：表内单位名称采用英文符号，下同。
2.1. 1.2、中压配电网安全准则及电网结构
表2.1. 1.2-1 中压配电网安全准则及网络结线方式
供电区 安全准则 网络结线方式
A类 必须满足N-1 双环网，三供一备，“n-1”单环网(n≤3)
B类 必须满足N-1 n供一备(n≤4)，“n-1”单环网(n≤3)
C类 应满足N-1 n供一备(n≤4)，“n-1”单环网(n≤3) 三分段三联络
D类 宜满足N-1 n供一备(n≤4), “n-1”单环网(n≤3)
10kV架空配电线路防雷措施
摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV配电网安全运行水平。目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。可以说，配电网架空导线的绝缘化，已是一项成熟的技术。
但是，绝缘导线在应用过程中，也出现了一些新的问题。其中，最为突出的问题，是遭受雷击时，容易发生断线事故。据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。这两年里雷击断线事故率占76.2%。
以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。
一、雷击断线与跳闸机理
1电弧放电规律
① 电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
② 雷电过电压闪络时，瞬间电弧电流很大、但时间很短。
③ 当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
2 架空绝缘导线断线
当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。
3 架空裸导线的断线率低但跳闸事故频繁
当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。 二、灭弧方法
10kV架空配电线路防雷措施

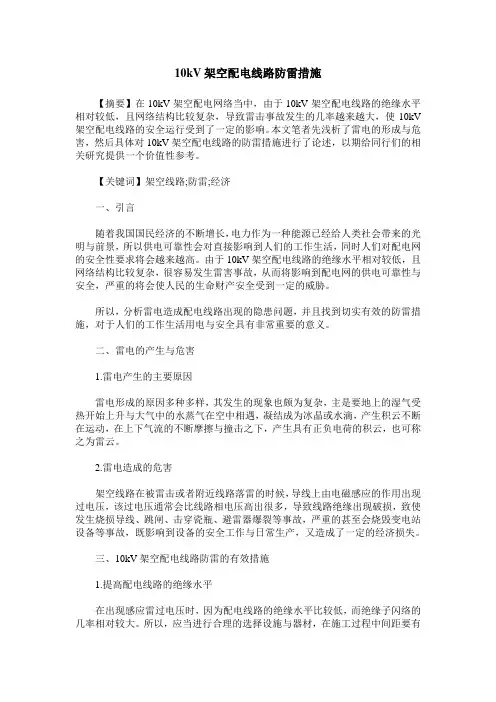

【摘要】在10kV架空配电网络当中，由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，导致雷击事故发生的几率越来越大，使10kV架空配电线路的安全运行受到了一定的影响。本文笔者先浅析了雷电的形成与危害，然后具体对10kV架空配电线路的防雷措施进行了论述，以期给同行们的相关研究提供一个价值性参考。
【关键词】架空线路;防雷;经济
一、引言
随着我国国民经济的不断增长，电力作为一种能源已经给人类社会带来的光明与前景，所以供电可靠性会对直接影响到人们的工作生活，同时人们对配电网的安全性要求将会越来越高。由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，很容易发生雷害事故，从而将影响到配电网的供电可靠性与安全，严重的将会使人民的生命财产安全受到一定的威胁。
所以，分析雷电造成配电线路出现的隐患问题，并且找到切实有效的防雷措施，对于人们的工作生活用电与安全具有非常重要的意义。
二、雷电的产生与危害
1.雷电产生的主要原因
雷电形成的原因多种多样，其发生的现象也颇为复杂，主是要地上的湿气受热开始上升与大气中的水蒸气在空中相遇，凝结成为冰晶或水滴，产生积云不断在运动，在上下气流的不断摩擦与撞击之下，产生具有正负电荷的积云，也可称之为雷云。
2.雷电造成的危害
架空线路在被雷击或者附近线路落雷的时候，导线上由电磁感应的作用出现过电压，该过电压通常会比线路相电压高出很多，导致线路绝缘出现破损，致使发生烧损导线、跳闸、击穿瓷瓶、避雷器爆裂等事故，严重的甚至会烧毁变电站设备等事故，既影响到设备的安全工作与日常生产，又造成了一定的经济损失。
三、10kV架空配电线路防雷的有效措施
1.提高配电线路的绝缘水平
在出现感应雷过电压时，因为配电线路的绝缘水平比较低，而绝缘子闪络的几率相对较大。所以，应当进行合理的选择设施与器材，在施工过程中间距要有
所规范，为提高配电线路的绝缘水平，宜采取增加绝缘子片数或者更换绝缘子型号的方法，从而能够使配电线路的闪络概率得到有效降低。根据配电线路的详细情况让绝缘子片数有所增加，若每增加一片的话，冲击放电的电压可以提高1倍左右。或许采取瓷横担，由于瓷横担比铁横担的耐雷水平高出3倍多，所以在10kV架空配电线路中宜尽可能采用瓷横担;对于已装配铁横担的线路，宜更换为更高级的绝缘子，比如将P15型绝缘子适当更换为P20型。
10kV架空配电线路防雷措施

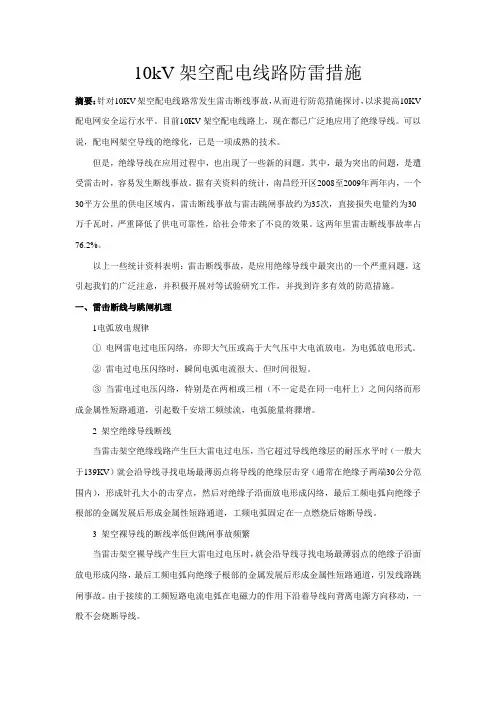

摘要：针对10KV架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10KV配电网安全运行水平。目前10KV架空配电线路上，现在都已广泛地应用了绝缘导线。可以说，配电网架空导线的绝缘化，已是一项成熟的技术。
但是，绝缘导线在应用过程中，也出现了一些新的问题。其中，最为突出的问题，是遭受雷击时，容易发生断线事故。据有关资料的统计，南昌经开区2008至2009年两年内，一个30平方公里的供电区域内，雷击断线事故与雷击跳闸事故约为35次，直接损失电量约为30万千瓦时，严重降低了供电可靠性，给社会带来了不良的效果。这两年里雷击断线事故率占76.2%。
以上一些统计资料表明：雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起我们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防范措施。
一、雷击断线与跳闸机理
1电弧放电规律
① 电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
② 雷电过电压闪络时，瞬间电弧电流很大、但时间很短。
③ 当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
2 架空绝缘导线断线
当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139KV）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。
3 架空裸导线的断线率低但跳闸事故频繁
当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。由于接续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。 二、灭弧方法
