门式钢架设计规范

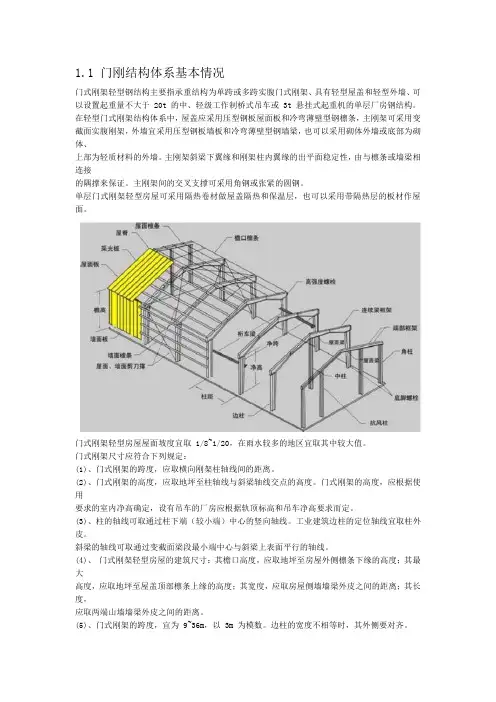

1.1 门刚结构体系基本情况门式刚架轻型钢结构主要指承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、可以设置起重量不大于 20t 的中、轻级工作制桥式吊车或 3t 悬挂式起重机的单层厂房钢结构。

在轻型门式刚架结构体系中，屋盖应采用压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可采用变截面实腹刚架，外墙宜采用压型钢板墙板和冷弯薄壁型钢墙梁，也可以采用砌体外墙或底部为砌体、上部为轻质材料的外墙。

主刚架斜梁下翼缘和刚架柱内翼缘的出平面稳定性，由与檩条或墙梁相连接的隅撑来保证。

主刚架间的交叉支撑可采用角钢或张紧的圆钢。

单层门式刚架轻型房屋可采用隔热卷材做屋盖隔热和保温层，也可以采用带隔热层的板材作屋面。

门式刚架轻型房屋屋面坡度宜取 1/8~1/20，在雨水较多的地区宜取其中较大值。

门式刚架尺寸应符合下列规定：(1)、门式刚架的跨度，应取横向刚架柱轴线间的距离。

(2)、门式刚架的高度，应取地坪至柱轴线与斜梁轴线交点的高度。

门式刚架的高度，应根据使用要求的室内净高确定，设有吊车的厂房应根据轨顶标高和吊车净高要求而定。

(3)、柱的轴线可取通过柱下端（较小端）中心的竖向轴线。

工业建筑边柱的定位轴线宜取柱外皮。

斜梁的轴线可取通过变截面梁段最小端中心与斜梁上表面平行的轴线。

(4)、门式刚架轻型房屋的建筑尺寸：其檐口高度，应取地坪至房屋外侧檩条下缘的高度；其最大高度，应取地坪至屋盖顶部檩条上缘的高度；其宽度，应取房屋侧墙墙梁外皮之间的距离；其长度，应取两端山墙墙梁外皮之间的距离。

(5)、门式刚架的跨度，宜为 9~36m，以 3m 为模数。

边柱的宽度不相等时，其外侧要对齐。

5(6)、门式刚架的高度，宜为 4.5~9.0m，必要时可适当加大。

当有桥式吊车时不宜大于 12m。

(7)、门式刚架的间距，即柱网轴线在纵向的距离宜为 6m，也可采用 7.5m 或 9m，最大可用 12m。

跨度较小时可用 4.5m。

(8)、挑檐长度可根据使用要求确定，宜采用 0.5~1.2m，其上翼缘坡度宜与斜梁坡度相同。

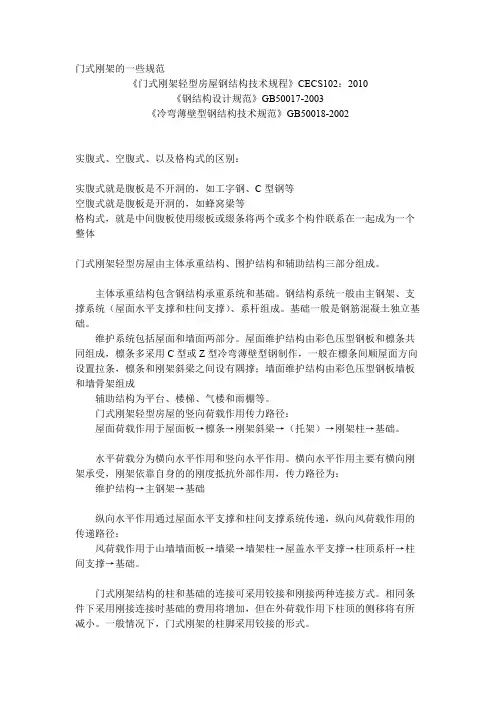

门式刚架的一些规范《门式刚架轻型房屋钢结构技术规程》CECS102：2010《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构技术规范》GB50018-2002实腹式、空腹式、以及格构式的区别：实腹式就是腹板是不开洞的，如工字钢、C型钢等空腹式就是腹板是开洞的，如蜂窝梁等格构式，就是中间腹板使用缀板或缀条将两个或多个构件联系在一起成为一个整体门式刚架轻型房屋由主体承重结构、围护结构和辅助结构三部分组成。

主体承重结构包含钢结构承重系统和基础。

钢结构系统一般由主钢架、支撑系统（屋面水平支撑和柱间支撑）、系杆组成。

基础一般是钢筋混凝土独立基础。

维护系统包括屋面和墙面两部分。

屋面维护结构由彩色压型钢板和檩条共同组成，檩条多采用C型或Z型冷弯薄壁型钢制作，一般在檩条间顺屋面方向设置拉条，檩条和刚架斜梁之间设有隅撑；墙面维护结构由彩色压型钢板墙板和墙骨架组成辅助结构为平台、楼梯、气楼和雨棚等。

门式刚架轻型房屋的竖向荷载作用传力路径：屋面荷载作用于屋面板→檩条→刚架斜梁→（托架）→刚架柱→基础。

水平荷载分为横向水平作用和竖向水平作用。

横向水平作用主要有横向刚架承受，刚架依靠自身的的刚度抵抗外部作用，传力路径为：维护结构→主钢架→基础纵向水平作用通过屋面水平支撑和柱间支撑系统传递，纵向风荷载作用的传递路径：风荷载作用于山墙墙面板→墙梁→墙架柱→屋盖水平支撑→柱顶系杆→柱间支撑→基础。

门式刚架结构的柱和基础的连接可采用铰接和刚接两种连接方式。

相同条件下采用刚接连接时基础的费用将增加，但在外荷载作用下柱顶的侧移将有所减小。

一般情况下，门式刚架的柱脚采用铰接的形式。

结构的脆性破坏表现为节点的脆性破坏和构件的脆性破坏。

门式刚架轻型房屋钢结构一般采用碳素结构钢和低合金高强度结构钢。

门式刚架的的构件设计由强度、稳定和变形共同控制。

钢材的构件厚度由构件的稳定性和变形（挠度）常起控制作用。

对于以强度控制为主的构件，可采用低合金高强度结构钢，而已变形控制为主的构件，则采用碳素结构钢较为经济、合理。

cecs102门式刚架轻型房屋钢结构技术规程全文共四篇示例，供您参考第一篇示例：随着现代化建筑技术的不断发展，轻钢结构建筑作为一种创新型、环保型新型建筑方式，得到了越来越广泛的应用。

而CECS102门式刚架轻型房屋钢结构技术规程，正是为了规范和指导轻型房屋钢结构的设计、施工和验收而制定的，下面将就CECS102规程的相关内容做一些介绍。

CECS102规程是由中华人民共和国住房和城乡建设部制定的，旨在强调轻型房屋钢结构在建筑中的合理使用和规范，确保建筑结构的安全性、稳定性和耐久性。

该规程详细规定了轻型房屋钢结构的设计、材料选用、施工工艺、验收标准等内容，是轻型房屋建筑领域的重要技术标准。

CECS102规程对轻型房屋钢结构的设计提出了严格的要求，要求设计符合国家或地方的相关规范标准，保障建筑结构的安全和稳定。

还对轻型房屋钢结构的材料性能、连接件和防护层等方面提出了具体的要求，确保了建筑结构的可靠性和耐久性。

CECS102规程对轻型房屋钢结构的施工工艺提出了详细规定，包括工程准备、基础处理、结构安装、涂装工艺等方面。

规程要求施工单位必须按照相关标准和规范操作，在施工过程中严格控制质量，保证建筑结构的稳固性和耐久性。

CECS102规程还对轻型房屋钢结构的验收标准进行了明确规定，要求验收单位必须依据规程对建筑结构进行全面检测，确保符合相关要求后方可通过验收。

这一严格的验收标准，保证了建筑结构的安全性和稳定性。

CECS102门式刚架轻型房屋钢结构技术规程为轻型房屋钢结构建筑提供了可靠的技术指导和规范，保障了建筑结构的安全性和稳定性。

随着规程的不断完善和推广应用，相信轻型房屋钢结构建筑将在未来的建筑领域发挥越来越重要的作用，为人们的生活和工作提供更加安全、健康、舒适的居住空间。

第二篇示例：随着现代工业技术的发展，建筑领域也迎来了许多新的技术和材料。

轻钢结构建筑作为一种新型建筑形式，在建筑领域受到了越来越多的关注。

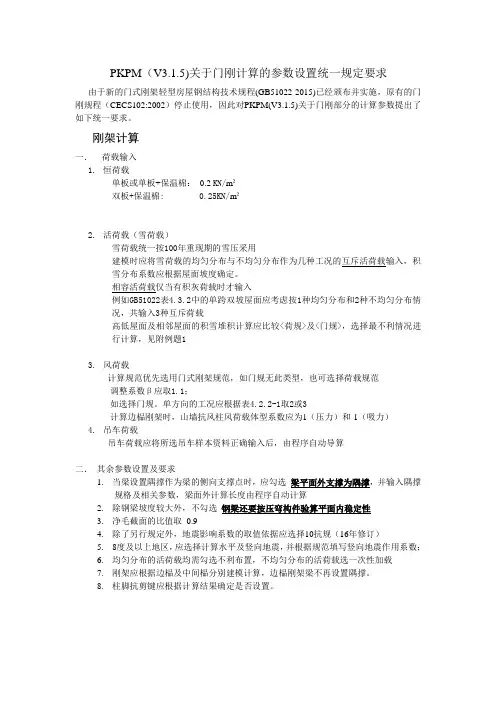

PKPM（V3.1.5)关于门刚计算的参数设置统一规定要求由于新的门式刚架轻型房屋钢结构技术规程(GB51022-2015)已经颁布并实施，原有的门刚规程（CECS102:2002）停止使用，因此对PKPM(V3.1.5)关于门刚部分的计算参数提出了如下统一要求。

刚架计算一．荷载输入1.恒荷载单板或单板+保温棉：0.2 KN/m²双板+保温棉: 0.25KN/m²2.活荷载（雪荷载）雪荷载统一按100年重现期的雪压采用建模时应将雪荷载的均匀分布与不均匀分布作为几种工况的互斥活荷载输入，积雪分布系数应根据屋面坡度确定。

相容活荷载仅当有积灰荷载时才输入例如GB51022表4.3.2中的单跨双坡屋面应考虑按1种均匀分布和2种不均匀分布情况，共输入3种互斥荷载高低屋面及相邻屋面的积雪堆积计算应比较<荷规>及<门规>，选择最不利情况进行计算，见附例题13.风荷载计算规范优先选用门式刚架规范，如门规无此类型，也可选择荷载规范调整系数β应取1.1；如选择门规。

单方向的工况应根据表4.2.2-1取2或3计算边榀刚架时，山墙抗风柱风荷载体型系数应为1（压力）和-1（吸力）4.吊车荷载吊车荷载应将所选吊车样本资料正确输入后，由程序自动导算二．其余参数设置及要求1. 当梁设置隅撑作为梁的侧向支撑点时，应勾选梁平面外支撑为隅撑，并输入隅撑规格及相关参数，梁面外计算长度由程序自动计算2. 除钢梁坡度较大外，不勾选钢梁还要按压弯构件验算平面内稳定性3. 净毛截面的比值取0.94. 除了另行规定外，地震影响系数的取值依据应选择10抗规（16年修订）5. 8度及以上地区，应选择计算水平及竖向地震，并根据规范填写竖向地震作用系数；6. 均匀分布的活荷载均需勾选不利布置，不均匀分布的活荷载选一次性加载7. 刚架应根据边榀及中间榀分别建模计算，边榀刚架梁不再设置隅撑。

8. 柱脚抗剪键应根据计算结果确定是否设置。
