回风温度和出风温度的设置

洁净厂房是一种对环境要求极高的工业厂房，主要用于生产对环境要求特别严格的产品，如半导体、生物制药等。

而百级洁净区作为洁净厂房中最核心的部分，其温湿度控制及送风、回风、排风原理对于保障产品质量至关重要。

本文将围绕这一主题，从以下几个方面展开论述：一、百级洁净区的温湿度控制在百级洁净区内，温湿度是需要严格控制的重要参数。

温度过高或过低都可能对产品的生产质量造成影响，因此需要采取相应的措施对温度进行精准控制。

空气中的湿度也需要得到有效的控制，以保证产品的生产环境处于最佳状态。

二、百级洁净区的送风原理送风是百级洁净区内的基本工艺之一，通过送风系统，洁净空气可以被输送到生产区域，从而保证生产区域内的空气质量达到百级洁净标准。

送风系统应当具备一定的风量和风速，同时需要保证送风口的位置和数量符合工艺要求。

三、百级洁净区的回风原理回风是指洁净空气通过生产区域内的工艺设备后，重新经过净化处理后回到洁净空调系统的过程。

回风系统的设计应当合理，以保证回风空气的质量满足洁净空调系统的要求。

回风系统还应当具备合理的回风口布置和回风口数量，以保证回风的均匀性和充分性。

四、百级洁净区的排风原理排风是指将百级洁净区内的废气通过排风系统排出工厂外部的过程。

排风系统应当具备足够的排风量和排风速度，以保证排风口的排风质量满足相关排放标准。

排风系统还应当合理布置排风口的位置和数量，以保证排风的均匀性和高效性。

总结百级洁净区的温湿度控制及送风、回风、排风原理是保障洁净厂房产品质量的重要因素。

通过对这些原理的合理应用和控制，可以有效地保证生产区域内的空气质量处于最佳状态，从而保障产品的生产质量和生产环境的洁净程度。

随着科技的不断发展，相信未来百级洁净区的温湿度控制及送风、回风、排风原理会得到更加完善和先进的应用，为洁净厂房的发展带来新的机遇和挑战。

在百级洁净区的温湿度控制方面，通常会采用高效的空调系统和湿度控制装置进行调节，确保百级洁净区内的温湿度处于可控范围之内。

苏州绿点自控操作说明•面板对照表第一种类型UI1 MAU-201出风温度UI2 MAU-202出风温度UI5 MAU-201风车压差AO1 MAU-201冰水阀开度AO2 MAU-202冰水阀开度DI3 MAU-202风车压差Wsp_t1 MAU-201出风温度设定Wsp_t2 MAU-202出风温度设定Qh 冬夏切换第二种类型UI2 AHU-201回风温度UI3 2F末端水管压力AO1 AHU-201冰水阀开度AO2 AHU-201新风风门DI3 AHU-201风车压差DI4 AHU-201滤网压差Wsp_t1 AHU-201回风温度设定Qh 冬夏切换TR71面板操作说明面板显示点与接线表相对应例如：UI1:出风温度DI3:风车压差AO1:冰水阀开度AO1_DIS：冰水阀开度显示AO1_AM:与上述对应的手自动切换，“0”为自动，“1”为手动AO1_IN:与上述对应手动强制输入点Wsp_t1:出风温度设定值，可任意修改所需值以下为面板操作步骤：上述为主界面，按右边第一位，就可以进入显示屏上分3段，刚好底下有3个按键与此对应，从左到右依次为DONE,CANCEL,NEXT(确定，取消，下一步)按住NEXT，就可以看到这台控制器里面所有的点上述为UI1，继续点击NEXT，就能看到所有UI点对应的数据。

上述为DI1,显示风车的状态，故障和压差等，显示数值为“0”和“1”，“0”代表运行和正常，“1”代表停止与故障。

上述为阀体的开度显示点，AO1_DIS为蒸汽阀的开度显示上述为AO1冰水阀的手自动切换点，“0”代表蒸汽阀受程序自动控制，按照设计好的程序进行；“1”代表蒸汽阀不受程序控制，根据手动输入的值进行。

即“1”代表手动，“0”代表自动。

按面板上的上下键，就能修改数值。

上述为当AO1为手动强制输入之后的，AO1的强制输出值，通过上下键修改数值，之后按左上角的DONE键确认。

（0~100对应0~10V）上述为水泵和阀体的启停点，“0”代表停止，“1”代表启动。

空调操作使用说明书12020年4月19日空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）广东申菱空调设备有限公司空调机组用户说明在手操器上我们能够看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您能够切换各个菜单，然后按键能够进入您所选择的菜单里；按或键，您能够查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您能够经过按键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您能够按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就能够退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就能够在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您能够经过按/键来翻看各项故障信息。

当故障排除后，您能够按ALARM键来复位故障报警。

机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。

Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。

此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。

如果机组使用PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可经过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。

1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 新风温度（NTC）新风温度（NTC）B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用1.2数字量输入REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

温湿度操作规范5.1按照电子计算机机房设计规范（GB50174-93v），温湿度规定如下：5.1.1计算机开机时机房的室内温湿度注:SCM机房与PV数据中心机房按照国家A级机房标准执行。

5.1.2计算机停机时机房内的温湿度注:SCM机房与PV数据中心机房按照国家A级机房标准执行。

SCM机房与PV数据中心机房温湿度严格按照国家A级机房标准执行，其他机房温湿度按照上面表1和表2的温湿度执行。

5.2 SCM机房与PV数据中心机房统称为核心机房，二级机房与弱电间统称为其他机房。

SCM机房与PV数据中心机房有精密空调，能保证机房内的温湿度达到国家A级机房标准，所以分类为核心机房。

二级机房与弱电间分类为其他机房，因为目前机房内的湿度达不到B级机房标准，所以分类为其他机房。

5.3核心机房按照国家A级机房标准执行，其他机房按普通机房标准执行。

温湿度超出或即将超出标准需及时调整。

按照实际运行情况做出以下规定：5.3.1计算机开机时机房的室内温湿度5.3.2计算机停机时机房内的温湿度1、PV数据中心机房温湿度调整步骤：按回车键输入密码，按上/下键选择密码数字。

再按上/下键选择设定点控制再按回车键确定。

然后选择回风温度/湿度按回车键，再按上/下键设定温湿度。

设定完成后按回车确认，然后按退出设置画面。

2、SCM机房温湿度调整步骤：按回车键输入密码，按上/下键选择密码数字。

再按上/下键选择设定点控制再按回车键确定。

然后选择回风温度/湿度按回车键，再按上/下键设定温湿度。

设定完成后按回车确认，然后按退出设置画面。

3、普通机房巡检时发现温度超出规定范围，马上按操作空调控制面板的上/下键调整空调温度。

报障：a、核心机房精密空调有问题打电话到厂家报障和咨询。

b、两栋大楼(办公大楼、研发大楼)弱电间的空调有问题报障到物业。

c、工厂内空调有问题报障到人事总务部。

所有空调有问题先报障后报告机房环境负责人并跟踪与记录。

第四条：机房温湿度数据的采集，核心机房以监控机显示结果为准，其他机房以电子温湿度计显示结果为准。

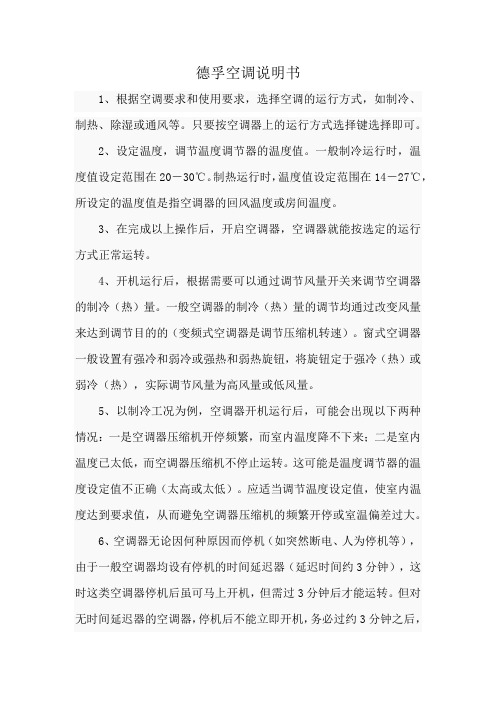

德孚空调说明书1、根据空调要求和使用要求，选择空调的运行方式，如制冷、制热、除湿或通风等。

只要按空调器上的运行方式选择键选择即可。

2、设定温度，调节温度调节器的温度值。

一般制冷运行时，温度值设定范围在20－30℃。

制热运行时，温度值设定范围在14－27℃，所设定的温度值是指空调器的回风温度或房间温度。

3、在完成以上操作后，开启空调器，空调器就能按选定的运行方式正常运转。

4、开机运行后，根据需要可以通过调节风量开关来调节空调器的制冷（热）量。

一般空调器的制冷（热）量的调节均通过改变风量来达到调节目的的（变频式空调器是调节压缩机转速）。

窗式空调器一般设置有强冷和弱冷或强热和弱热旋钮，将旋钮定于强冷（热）或弱冷（热），实际调节风量为高风量或低风量。

5、以制冷工况为例，空调器开机运行后，可能会出现以下两种情况：一是空调器压缩机开停频繁，而室内温度降不下来；二是室内温度已太低，而空调器压缩机不停止运转。

这可能是温度调节器的温度设定值不正确（太高或太低）。

应适当调节温度设定值，使室内温度达到要求值，从而避免空调器压缩机的频繁开停或室温偏差过大。

6、空调器无论因何种原因而停机（如突然断电、人为停机等），由于一般空调器均设有停机的时间延迟器（延迟时间约3分钟），这时这类空调器停机后虽可马上开机，但需过3分钟后才能运转。

但对无时间延迟器的空调器，停机后不能立即开机，务必过约3分钟之后，才能重新开启空调器，否则可能造成启动电流过大，烧毁熔丝，甚至烧毁压缩机电机的后果。

7、空调器不应频繁开关。

不要因为房间温度已达要求值或高于要求值而经常地启动和关闭空调器，而应当让空调器通过温度控制器来控制启动和关闭。

空调器不使用时应关断电源，拔掉电源插头。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）广东申菱空调设备有限公司空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。

Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。

此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。

如果机组使用PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。

1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 新风温度（NTC）新风温度（NTC）B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用1.2数字量输入REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

空调出风回风比例
空调出风回风比例是空调系统设计中的一个重要参数，它决定了系统对室内空气的处理能力和效果。

合理的出风回风比例有助于提高空调的能效比，保证室内空气的质量，提高人体的舒适度。

出风回风比例的确定需要考虑多个因素，如空调房间的用途、室内人员数量、室外气候条件等。

对于一般办公室、住宅等场所，出风量与回风量的比例通常在1:2到1:3之间。

这意味着在每产生一份新风的同时，系统会回收到2-3份室内空气。

这种比例有助于减少新风的消耗，降低系统的能耗。

在人员密度较高的场所，如商场、餐厅等，需要适当提高出风量，以提供足够的换气次数，保持室内空气新鲜。

而对于一些特殊场所，如医院、实验室等，对空气质量有较高要求的场所，则需要更加精确地控制出风回风比例，以确保室内环境的洁净度和舒适度。

在选择出风回风比例时，还需要考虑室外气候条件的影响。

对于湿度较高的地区，可以适当增加回风量，以减少室内湿度的波动。

而对于室外污染较严重的地区，则需要适当增加新风量，以降低室内空气的污染物浓度。

总之，空调出风回风比例的合理确定需要考虑多个因素的综合作用。

在系统设计时，应根据实际情况进行详细的分析和计算，以确保空调系统能够提供优良的空气品质、能效比和舒适度。

新风系统回风温度标准一、温度范围新风系统的回风温度应保持在舒适的范围内，一般建议在18℃至24℃之间。

在这个温度范围内，室内空气既不会过于干燥也不会过于潮湿，有利于人体健康和舒适的居住环境。

二、温度稳定性新风系统的回风温度应保持稳定，避免出现大幅度的波动。

温度波动过大会对人体的舒适感和室内设备的运行产生不利影响。

为确保温度稳定性，应定期检查和维护新风系统，确保其正常运行。

三、温度均衡性新风系统的回风温度应尽量保持均衡，避免出现局部温度不均的情况。

如果回风温度在室内不同区域存在较大差异，可能会导致人体感到不舒适，同时也对室内设备的运行产生不利影响。

为提高温度均衡性，可以合理布置送风口和回风口的位置，以及选择合适的过滤器和温控器。

四、噪音控制新风系统的噪音控制对于提高居住舒适度非常重要。

过大的噪音不仅会影响人体的休息和生活质量，还可能导致室内空气质量的下降。

为降低噪音，可以选用低噪音的送风机和管道布置，同时定期进行维护和保养。

五、能耗效率新风系统的能耗效率直接关系到其运行成本和使用效果。

为提高能耗效率，应选择高效节能的设备，并定期进行维护和保养。

同时，合理设置新风系统的运行模式和控制参数，以达到节能减排的目的。

六、过滤效果新风系统的过滤效果对于保障室内空气质量具有重要意义。

为提高过滤效果，应选择高效率的过滤器，并定期进行更换和维护。

同时，应关注过滤器的性能和使用寿命，以及选择合适的过滤器更换周期和清洗方式。

七、维护方便性新风系统的维护方便性对于保障其正常运行和使用寿命具有重要意义。

为提高维护方便性，应定期进行常规的清洗和更换工作，包括过滤器、送风机和管道的清洗和更换。

同时，应关注新风系统的运行状态和各项参数，以及及时处理异常情况。

空调送风温差的标准空调送风温差是指空调内外机之间的温差，通常是指空调送风口出风温度与回风口温度之差。

送风温差的标准对于空调的制冷或制热效果有着重要的影响，合理的送风温差可以提高空调的舒适度和节能效果。

因此，了解空调送风温差的标准对于用户和安装维修人员都是非常重要的。

在一般情况下，空调送风温差的标准是指在室内温度达到设定温度时，空调送风口出风温度与回风口温度之差的范围。

根据国家标准和行业规范，空调送风温差的标准一般为5℃至12℃之间。

这个范围是根据空调的制冷或制热模式、室内外温差、空调的制冷量和风量等因素来确定的。

在制冷模式下，空调送风温差的标准一般为8℃至12℃之间。

这是因为在夏季高温天气下，室内外温差大，需要更大的送风温差来保持室内的舒适度。

而在制热模式下，空调送风温差的标准一般为5℃至8℃之间。

这是因为在冬季低温天气下，室内外温差小，需要较小的送风温差来保持室内的舒适度。

对于不同类型和品牌的空调，空调送风温差的标准也有所不同。

一般来说，中央空调的送风温差标准较小，一般在5℃至8℃之间；而家用空调的送风温差标准较大，一般在8℃至12℃之间。

这是因为中央空调通常具有更精密的控制系统和更大的制冷量，可以实现更小的送风温差；而家用空调则通常具有较小的制冷量和风量，需要较大的送风温差来保持室内的舒适度。

在实际使用中，用户可以通过空调的遥控器或面板上的温度显示功能来了解空调送风口的出风温度和回风口的温度，从而判断空调送风温差是否符合标准。

如果送风温差过大或过小，用户可以通过调节空调的温度设定、风量大小等参数来进行调整，以达到合理的送风温差。

除了用户自行调节外，安装维修人员也可以通过检测空调的制冷量、风量、回风口和送风口的温度差等参数来判断空调送风温差是否符合标准，并进行相应的调整和维修。

在安装和维修空调时，严格按照国家标准和行业规范进行操作，确保空调送风温差符合标准，可以提高空调的舒适度和节能效果，延长空调的使用寿命。
