光伏发电施工要求规范

户用光伏施工规范标准最新随着可再生能源的普及和国家对绿色能源的大力支持，户用光伏发电系统越来越受到人们的关注。

为了确保光伏发电系统的安全、高效运行，制定一套完善的施工规范标准至关重要。

以下是关于户用光伏施工规范标准的一些要点：1. 施工前准备：- 施工单位需具备相应的资质和经验。

- 施工前应进行现场勘查，评估安装条件，包括屋顶承重能力、日照情况等。

- 制定详细的施工计划和安全措施。

2. 设备选择：- 选择符合国家标准和行业规范的光伏组件、逆变器、支架等设备。

- 确保所有设备均通过质量认证，具备良好的性能和安全性能。

3. 施工流程：- 施工流程应包括：屋顶清理、支架安装、光伏组件安装、电气接线、系统调试等步骤。

- 每个步骤都应严格按照施工图纸和规范执行。

4. 安全措施：- 施工过程中，必须遵守安全操作规程，确保施工人员和周边环境的安全。

- 施工现场应设置明显的安全警示标志。

5. 质量控制：- 施工过程中应进行严格的质量检查，确保每个环节符合标准。

- 完成施工后，应进行全面的系统测试，确保光伏系统的性能和安全性。

6. 环境保护：- 施工过程中应注意环境保护，避免对周围环境造成污染。

7. 后期维护：- 施工完成后，应向用户提供详细的维护手册，指导用户进行日常的系统维护。

8. 法规遵守：- 施工过程中应严格遵守国家和地方的相关法律法规。

9. 用户培训：- 施工单位应提供必要的用户培训，确保用户了解光伏系统的使用和维护。

10. 售后服务：- 提供完善的售后服务，包括系统故障排查、维修和技术支持。

通过遵循上述规范标准，可以确保户用光伏系统的施工质量，延长系统的使用寿命，提高发电效率，同时也保障了用户的安全和利益。

随着技术的进步和市场的发展，这些规范标准也会不断更新和完善，以适应新的施工技术和用户需求。

光伏发电站施工规范一、施工条件1、现场必须配有安全设施和应急预案；2、建设现场必须具备完备的防雷器材；3、检查、维护和维修应当有专具责任人负责，并加强安全检查；4、检查、维护和维修时必须使用正规厂家制造的原厂配套件，不得使用二手件，不得拆卸改装；5、电缆线路布线及安装符合电力技术设计的有关规程；二、机组安装1、安装机组之前，应进行安全检查，确认自身安全，机组参数要符合国家标准；2、安装时，机组的基础必须稳固，防水、防尘、绝缘良好，安装环境温度和空气应符合机组使用要求，机组的水平要符合设计要求；3、安装机组过程中，螺栓、垫片及其它连接件加固，开槽、孔洞位置正确，密封件密封及它们的安装；4、安装机组完成后，应对机组进行试验，确认机组安装的参数符合要求；三、弱电系统安装1、弱电系统必须符合国家有关电力安全法规；2、外部电源必须是三相四线制，线路长度不超过 30 米，安全绝缘电压不小于2500V；3、控制系统、测量仪表、采光仪等设备方位布置应符合图表要求；4、弱电系统使用符合现场传输系统、开关设备等电气产品；5、安装完成后，应进行接线检查，接线牢固、接线符合要求；四、逆变器安装1、安装逆变器之前，应检查防雷接地有无缺陷，检查机组安装，安装标准及机组参数符合有关规范；2、安装逆变器时，前置电缆有效长度不得超过 5m，各线路应分开敷设，电缆接头安装牢固；3、安装逆变器必须完整、稳固，安装设备应按照设计要求接线；4、安装完成后应对逆变器进行试验，确认安装完整，并做出相应操作记录；五、施工组织1、在施工过程中，施工组织、安全生产责任、维护管理等工作都要加强；2、设置施工队伍，按照电力技术设计要求开展施工；3、施工现场有责任人负责现场施工的安全、环保、质量和技术管理；4、施工期间，必须对工地进行安全检查，并做好记录；5、施工结束后，根据要求做好结算工作，并按资料要求整理施工资料。

目次1总则2术语3 基本规定4 土建工程4.1 一般规定4.2 土方工程4.3 支架基础4.4 场地及地下设施4.5 建（构）筑物5 安装工程5.1 一般规定5.2 支架安装5.3 光伏组件安装5.4 汇流箱安装5.5 逆变器安装5.6 电气二次系统5.7 其他电气设备安装5.8 防雷与接地5.9 架空线路及电缆6 设备和系统调试6.1 一般规定6.2 光伏组件串测试6.3 跟踪系统调试6.4 逆变器调试6.5 二次系统调试6.6 其他电气设备调试7 消防工程7.1 一般规定7.2 火灾自动报警系统7.3 灭火系统8 环保与水土保持8.1 一般规定8.2 施工环境保护8.3 施工水土保持9 安全和职业健康9.1 一般规定9.2 安全文明施工总体规划9.3 安全施工管理9.4 职业健康管理9.5 应急处理附录A 中间交接验收签证书附录B 汇流箱回路测试记录附录C 并网逆变器现场检查测试表本规范用词说明引用标准名录附：条文说明1总则1.0.1 为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。

1.0.2 本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电站工程。

1.0.3 光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。

1.0.4 光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 光伏组件指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。

2.0.2 光伏组件串在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。

简称组件串或组串。

2.0.3 光伏支架光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。

简称支架。

2.0.4 方阵（光伏方阵）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

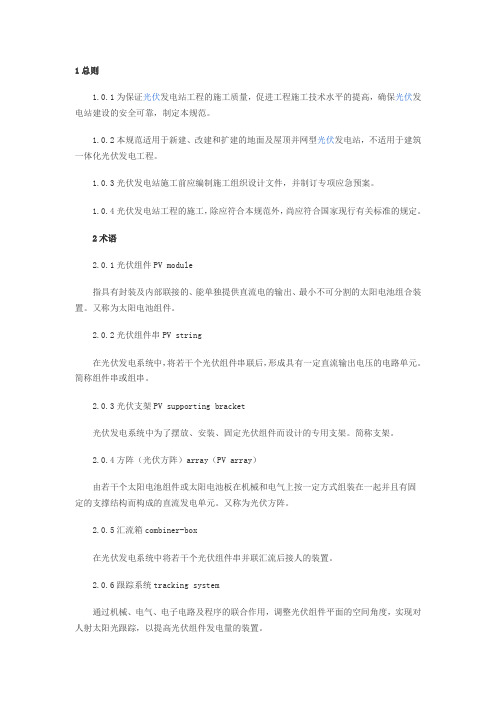

1总则1.0.1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。

1.0.2本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电工程。

1.0.3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。

1.0.4光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1光伏组件PV module指具有封装及内部联接的、能单独提供直流电的输出、最小不可分割的太阳电池组合装置。

又称为太阳电池组件。

2.0.2光伏组件串PV string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。

简称组件串或组串。

2.0.3光伏支架PV supporting bracket光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。

简称支架。

2.0.4方阵（光伏方阵）array（PV array）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称为光伏方阵。

2.0.5汇流箱combiner-box在光伏发电系统中将若干个光伏组件串并联汇流后接人的装置。

2.0.6跟踪系统tracking system通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对人射太阳光跟踪，以提高光伏组件发电量的装置。

2.0.7逆变器inverter光伏发电站内将直流电变换成交流电的设备。

2.0.8光伏发电站PV power station利用太阳电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统。

2.0.9并网光伏发电站grid-connected PV power station直接或间接接人公用电网运行的光伏发电站。

3基本规定3.0.1开工前应具备下列条件：1在工程开始施工之前，建设单位应取得相关的施工许可文件。

光伏发电规范光伏发电规范是指在光伏发电系统的设计、建设、运营和维护过程中需要遵守的相关规定和标准。

以下是光伏发电规范的一些主要内容：一、设计规范：1. 光伏电站的设计应满足设备的安全可靠性和电网接入要求，保证发电系统的高效率运行。

2. 光伏电站的选址应充分考虑太阳辐射资源、土地利用、环境影响等因素，确保光伏发电系统能够获得最佳发电效果。

3. 光伏电站的并网接入应符合国家电力规划和电力公司的要求，确保光伏发电系统与电网的兼容性和稳定性。

二、建设规范：1. 光伏电站的建设应按照国家相关法律法规进行，获得必要的工程建设审批和环境评估。

2. 光伏发电系统的组件选用应符合国家标准，并按照厂商提供的安装和使用说明进行组装和安装。

3. 光伏电站的电缆、开关箱等配套设备的选用和安装应符合国家电力行业标准，确保电站运行的安全可靠性。

三、运营规范：1. 光伏电站的运营过程中需定期检查光伏组件、电缆、逆变器等设备的运行状态，并及时清洗光伏组件表面的污垢，保证发电效率。

2. 光伏电站的运行数据应进行实时监测和记录，包括发电量、电压、电流、温度等参数，以便对系统性能进行评估和优化。

3. 光伏电站的运维人员应具备专业的技能和培训，能够快速排除故障，保证电站的连续运行。

四、维护规范：1. 光伏发电系统的设备维护应按照厂家要求进行，定期进行设备故障检修和清洁，确保设备的正常运行。

2. 光伏电站的线缆、接线盒等设备应经常检测和保养，及时更换老化或损坏的部件，防止发生安全事故。

3. 光伏电站的维护人员应制定详细的维护计划，定期检查电站设备和系统，并及时处理发现的问题，确保光伏发电系统的可靠性和稳定性。

光伏发电规范的落实，能够保证光伏电站的正常运行和发电效率，同时减少安全隐患和环境影响。

为了确保光伏发电系统的质量和可靠性，各相关方需要共同遵守和执行光伏发电规范，加强监督和检查，及时解决问题，促进光伏发电事业的健康发展。

光伏发电工程施工及验收标准1总那么为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的平安可靠，制定本标准。

本标准适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电站工程。

光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。

光伏发电站工程的施工，除应符合本标准外，尚应符合国家现行有关标准的规定。

2术语光伏组件指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。

光伏组件串在光伏发电系统中，将假设干个光伏组件串联后，形成具有一定直流输出电压的电路单元。

简称组件串或组串。

光伏支架光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。

简称支架。

方阵（光伏方阵）由假设干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称为光伏方阵。

汇流箱在光伏发电系统中将假设干个光伏组件串并联汇流后接入的装置。

跟踪系统通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对入射太阳光的跟踪，以提高光伏组件发电量的装置。

逆变器光伏发电站内将直流电变换成交流电的设备。

光伏发电站利用太阳电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统。

并网光伏发电站直接或间接接入公用电网运行的光伏发电站。

3根本规定开工前应具备以下条件：1在工程开始施工之前，建设单位应取得相关的施工许可文件。

2施工现场应具备水通、电通、路通、电信通及场地平整的条件。

3施工单位的资源、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位审查完毕。

4开工所必须的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。

5施工单位根据施工总平面布置图要求布置施工临建设施应完毕。

6工程定位测量基准应确立。

设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。

光伏发电（8KW)安装施工规范一：支架安装挂钩布置图屋顶斜面檩条斜梁布置图1.挂钩安装后螺丝孔须涂抹防水胶，做好防水，然后瓦片复原。

2.以测量居中尺寸为标准，距右侧边界往左66CM，下边30CM开始安置挂钩,从右至左，每两米放置一个挂钩。

3.每根斜梁装设4个挂钩，挂钩间距从下至上分别为1.3米、1.3米、0.84米。

4.斜梁与檩条的连接和紧固应使用图纸要求螺栓紧固。

5.斜梁间隔跨度不得大于2100mm，两侧组件悬挑不得超过两侧最外侧檩条660mm。

6.组件支架斜梁与檩条紧固连接可靠，为保证电池板的方正，应提前对檩条进行规方，进行对角线的测量调整，保证偏差在2CM范围内。

7.檩条、斜梁整体框架居中于房顶斜面。

二：组件安装1.电池板每排9块为一组进行串联。

2.组件安装和移动的过程中，不应拉扯导线。

3.组件安装时，不应造成玻璃和背板的划伤或破损。

4.先安装上排电池板再安下排电池板，每块电池板的与檩条固定采用中、边压块、紧固，结合紧密端正，电池板受力均匀。

5.同一排的电池板边线应保持一致；注意电池板的接线正负极方向，保证前一块板的正极与安装板的负极相对，方便施工三：逆变器、配电箱、电表箱安装1.逆变器、配电箱、电表箱安装高度下沿不低于1.5米。

2.逆变器安装位置在条件允许的情况下，均设在房屋东南角方向东墙内侧。

3.电配箱、电表箱的安装应与逆变器保持在同一水平面上，箱体间保持20公分间距，4.箱体安装应牢固可靠，前方有效空间距离不应小于60CM.5.如现场与要求不符，可跟现场实际情况做调整。

四：电缆敷设1.两排组件每排串联成一组，分两路接入逆变器，构成一个发电单元。

2.电缆的走向横平竖直，相互间不要交叉，捆扎牢固，松紧适度。

3.电表箱外的线缆不得缠绕和扭绞,线缆不得在线槽内折回弯曲。

4.电表箱内电线应牢固地固定在线槽内。

5.室外布线用PVC套管保护。

6.组串连接完成后须用万用表测试电压，每串组件的开路电压，是否符合串联电池组件数相加的额定电压范围，以此确定连接正确无误后接入逆变器接入端口五：避雷带1.光伏板组件接地孔与支架用4平方编织线连接。

光伏工程施工规范一、总则1.1 为了保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。

1.2 本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电工程。

1.3 光伏发电站施工前应编制施工组织设计文件，并制定专项应急预案。

1.4 光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。

二、施工准备2.1 施工单位应具备相应的资质和专业技术人员，并对施工人员进行安全技术培训。

2.2 施工单位应根据施工组织设计文件，编制详细的施工计划和施工工艺流程，并提交给业主或监理单位审查。

2.3 施工单位应根据施工需要，准备相应的施工设备和材料，并保证其质量和安全性能符合要求。

2.4 施工单位应与业主或监理单位保持密切沟通，及时报告施工进展情况和存在的问题，并按业主或监理单位的要求进行整改。

三、施工安装3.1 光伏支架安装3.1.1 光伏支架应按照设计要求进行安装，固定应牢固可靠，抗风能力强。

3.1.2 光伏支架的安装应符合相关国家标准和行业规范，确保施工安全。

3.2 光伏组件安装3.2.1 光伏组件的安装应按照设计要求进行，接线应正确，连接应牢固。

3.2.2 光伏组件的安装应符合相关国家标准和行业规范，确保施工安全。

3.3 逆变器安装3.3.1 逆变器的安装应按照设计要求进行，固定应牢固可靠，接线应正确，绝缘性能应良好。

3.3.2 逆变器的安装应符合相关国家标准和行业规范，确保施工安全。

3.4 电气设备安装3.4.1 电气设备的安装应按照设计要求进行，接线应正确，绝缘性能应良好，防护措施应到位。

3.4.2 电气设备的安装应符合相关国家标准和行业规范，确保施工安全。

3.5 施工安全3.5.1 施工单位应制定施工安全措施，并对施工现场进行安全防护。

3.5.2 施工人员应遵守施工安全规定，佩戴安全防护用品，确保施工安全。

光伏发电工程施工要点随着环境保护意识的增强和可再生能源的重要性日益凸显，光伏发电作为一种清洁、可持续的能源形式，得到了广泛关注和应用。

光伏发电工程作为光伏发电系统的核心，其施工质量直接影响着系统的性能和发电效率。

本文将从光伏发电工程施工的准备工作、组件安装、接线与调试以及安全注意事项等方面进行探讨，以期为光伏发电工程的施工提供一些要点和指导。

一、准备工作在光伏发电工程施工之前，必须进行充分的准备工作。

首先，需要对工程的施工区域进行勘测和评估，确定光伏组件的安装位置和角度，以确保光照条件的充足和最大化发电效果。

其次，需要进行土地平整和基础建设，确保光伏组件的安装平稳可靠。

此外，还需要进行电力接入的规划和设计，确定光伏发电系统与电网的连接方式和容量，确保电力的安全传输和分配。

二、组件安装光伏组件的安装是光伏发电工程中最重要的环节之一。

在进行组件安装之前，需要对组件进行检查和测试，确保其质量和性能符合要求。

在安装过程中，需要注意以下几点。

首先，要确保组件的安装角度和方向正确，以最大程度地接收阳光。

其次，要注意组件之间的间距和排列方式，以充分利用有限的空间。

同时，还要注意组件与支架的连接牢固可靠，以抵御风力和其他外力的作用。

最后，要进行组件的定位和固定，确保其稳定性和安全性。

三、接线与调试接线与调试是光伏发电工程的关键环节之一。

在进行接线之前，需要对光伏发电系统的电路进行规划和设计，确保电流的传输和分配效果良好。

在接线过程中，需要注意以下几点。

首先，要选择符合要求的电缆和接线盒，以确保电流的安全传输和导电效果。

其次，要注意接线的顺序和方式，确保电路的连通性和可靠性。

同时，还要进行接线的检查和测试，确保电流的稳定和正常运行。

在接线完成后，需要进行系统的调试和检测，以确保光伏发电系统的性能和发电效率符合要求。

四、安全注意事项在光伏发电工程施工过程中，安全是至关重要的。

首先，要确保工作人员具备相关的安全知识和技能，遵守施工规范和操作规程。

太阳能发电工程施工要求与光伏组件安装规范随着全球对于可再生能源的需求不断增加，太阳能发电逐渐成为一种受欢迎的替代能源。

而在太阳能发电工程的施工过程中，遵守相关的施工要求和安装规范是至关重要的。

本文将介绍太阳能发电工程施工的要求以及光伏组件的安装规范。

首先，太阳能发电工程的施工要求包括以下几个方面。

首先是施工人员的素质要求，工程施工人员应具备一定的专业知识和技能，对于太阳能发电系统的原理和构造要有一定的了解，并且要熟悉施工图纸和相关的技术规范。

其次是材料和设备的选择和使用要求。

太阳能发电系统中的材料和设备必须符合国家相关的标准和规范，保证其质量和可靠性。

在施工过程中，要注意材料和设备的储存、搬运和安装，避免损坏和浪费。

接下来是工程施工的安全要求。

太阳能发电工程施工涉及到高空作业和电气作业等，因此必须要重视施工的安全性。

施工人员要穿戴好相应的防护用品，严格执行安全操作规程，确保施工过程中不发生意外事故。

此外，太阳能发电工程施工还需要合理的时间安排和进度控制。

在项目启动前，应编制详细的施工计划，确定施工过程中的关键节点和工期，并采取相应的措施确保工程按时完成。

在光伏组件的安装方面，也有一定的规范要求。

首先是安装位置的选择，光伏组件的安装应尽可能选择光照充足的位置，并确保没有阴影遮挡。

其次是安装角度的确定，在不同地区和季节，光伏组件的安装角度会有所差异，需要根据实际情况来确定。

光伏组件的安装还需要注意固定和连接的方式。

一般情况下，光伏组件应通过支架或固定夹具牢固地安装在支撑结构上。

安装过程中，还要注意连接电缆和接地线的方式，确保连接可靠且符合安全要求。

此外，光伏组件的安装还需要进行质量检验和调试工作。

在安装完成后，应对光伏组件进行检查，确保其外观完好无损，并按照要求连接到电网上。

同时还要进行组件的功率调试，确保其正常发电效果。

综上所述，太阳能发电工程施工的要求与光伏组件的安装规范是确保工程质量和安全的关键。
