如何部署VoIP网络电话

基于互联⽹的VOIP电话系统组建原创作品，允许转载，转载时请务必以超链接形式标明⽂章、作者信息和本声明。

否则将追究法律责任。

为了节省办公费⽤，尤其是长途电话费⽤，许多企业和个⼈⽤户，都在部分或全部使⽤IP电话进⾏联系。

随着Internet及宽带接⼊的普及，为了近⼀步降低联系费⽤，⼈们逐渐使⽤E-Mail、QQ、MSN代替传统的联系⽅式。

在最初的时候，电⼦联系、即时消息降低了很⼤的联系费⽤，也让我们体验到了“天涯在咫尺”。

但不可否认，这些都⽐不上使⽤电话来的⽅便、⾃然。

原因就不多说了。

⽬前电话联系还是最⽅便、最⾃然、效率最⾼的⼯具。

现在，⼀种新型的联系⽅式，基于Internet⽹络的电话系⽹――络电话已经推出。

只要联系双⽅（或多⽅）都能连接到Internet上，只要购买专⽤的⽹络电话机，就可以实现双⽅的“零”话费。

使⽤⽹络电话，您不必担⼼⾳质问题，⽹络电话的⾳质很好，其通话质量远⾼于我们现在使⽤的IP电话，⾳质与普通的PSTN电话差不多；你也不⽤担⼼你的⽹络是否“承受不了”，每⼀部⽹络电话只占⽤5.3K的带宽(理论上说，⼀个56K拨号的Modem可以带10个⽹络电话同时通讯)；你也不⽤担⼼投资问题，⽤相当于你以前⼀个⽉的电话联系的费⽤就可以组建⼀个“⽹络电话⽹络”，⼀次组建之后，不在有其他的问题；组建⽹络电话系统，⽆需对你的⽹络进⾏改造，有的只要在代理服务器上做简单的设置即可；你也不⽤担⼼政策问题，这只是互联⽹的增值服务，与使⽤QQ聊天⼀样。

⽹络电话机，是⼀个外形与普通电话相同、使⽤相同的带RJ45接⼝的电话机(如下图1-图2所⽰)，它集成了⽹卡、语⾳压缩、语⾳编码、数据处理、存储器等相关的功能，可以直接将五类双绞线插在这种电话机上，只要⽹络可以连接到Internet，就可以通过Internet与具有相同功能的电话机互相联系，如果有⽹关的⽀持，还可以打到固定电话上。

第⼀部分：基础部分1、⽹络电话机的外形。

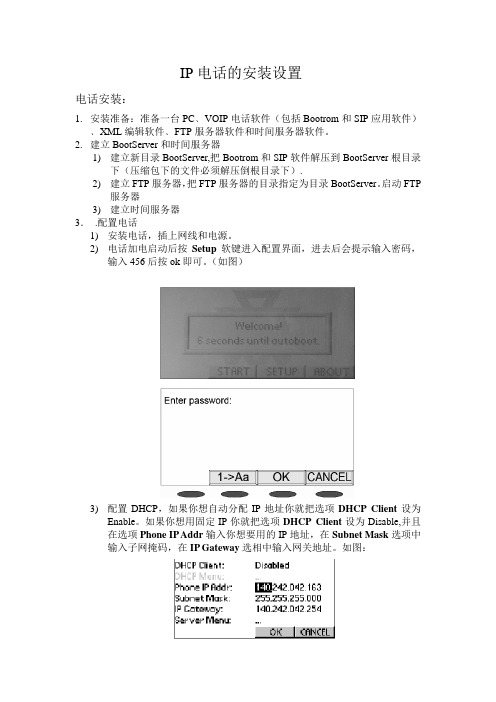

IP电话的安装设置电话安装：1.安装准备：准备一台PC﹑VOIP电话软件（包括Bootrom和SIP应用软件）﹑XML编辑软件﹑FTP服务器软件和时间服务器软件。

2.建立BootServer和时间服务器1)建立新目录BootServer,把Bootrom和SIP软件解压到BootServer根目录下（压缩包下的文件必须解压倒根目录下）.2)建立FTP服务器，把FTP服务器的目录指定为目录BootServer。

启动FTP服务器3)建立时间服务器3．.配置电话1)安装电话，插上网线和电源。

2)电话加电启动后按Setup软键进入配置界面，进去后会提示输入密码，输入456后按ok即可。

（如图）3)配置DHCP，如果你想自动分配IP地址你就把选项DHCP Client设为Enable。

如果你想用固定IP你就把选项DHCP Client设为Disable,并且在选项Phone IP Addr输入你想要用的IP地址，在Subnet Mask选项中输入子网掩码，在IP Gateway选相中输入网关地址。

如图：4)配置Server,在配置菜单里选择Server Menu选项进入Server设置。

把Server Type选项设为FTP,在Server Address选项里输入你设置好的FTP 服务器的地址并且在Server User和Server Password选项里分别输入进入FTP服务器的用户名和密码。

（电话默认的用户名是PlcmSplp，密码PlcmSplp）。

如图：5)保存好设置后退出设置4．打开BootServer目录你能看见：选中目录中的所有文件，把只读文件属性去掉。

把000000000000.cfg改为MAC 地址.cfg，把phone1.cfg改为phoneMAC地址.cfg。

然后用XML编辑器打开MAC 地址.cfg,可以看见如图：你把CONFIG_FILES中的phone1.cfg改为phone MAC地址.cfg保存即可。

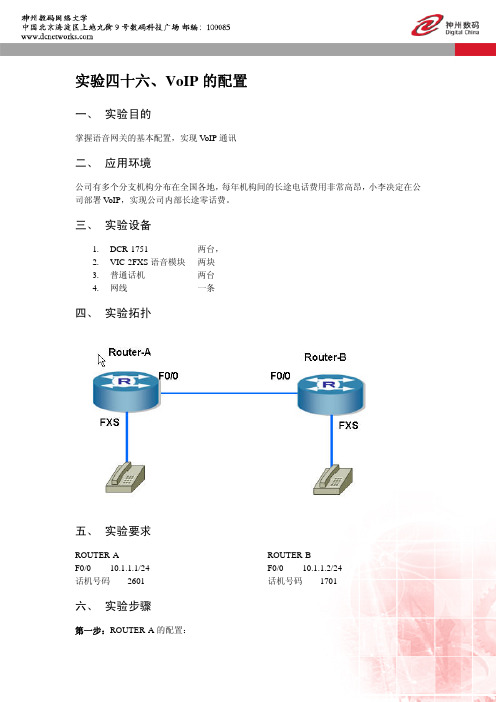

实验四十六、VoIP的配置一、实验目的掌握语音网关的基本配置，实现V oIP通讯二、应用环境公司有多个分支机构分布在全国各地，每年机构间的长途电话费用非常高昂，小李决定在公司部署V oIP，实现公司内部长途零话费。

三、实验设备1.DCR-1751 两台，2.VIC-2FXS语音模块两块3.普通话机两台4.网线一条四、实验拓扑五、实验要求ROUTER-A ROUTER-B10.1.1.2/24F0/010.1.1.1/24 F0/0话机号码2601 话机号码 1701六、实验步骤第一步：ROUTER-A的配置：Router>enableRouter#configRouter_config#host DCVG-ADCVG-A_config#interface f0/0DCVG-A_config_f0/0#ip address 10.1.1.1 255.255.255.0 #配置以太网接口地址DCVG-A_config_f0/0#no shutDCVG-A_config_f0/0#exitpots #配置连接电话机的拨号对1voiceDCVG-A_config#dial-peer2601#配置本地话机号码DCVG-A_config_dialpeer_1#destination-pattern2/0 #配置话机所连的接口DCVG-A_config_dialpeer_1#portDCVG-A_config_dialpeer_1#exit2voip #配置连接IP网络的拨号对voiceDCVG-A_config#dial-peerDCVG-A_config_dialpeer_2#destination-pattern 170. #注意对端的号码用通配符表示DCVG-A_config_dialpeer_2#session target ipv4: 10.1.1.2 #配置对端的IP地址DCVG-A_config_dialpeer_2#exitDCVG-A_config#exitt e #保存DCVG-A#wri第二步：ROUTER-B的配置Router>Router>enableRouter#configRouter_config#host DCVG-BDCVG-B_config#interface f0/0DCVG-B_config_f0/0#ip address 10.1.1.2 255.255.255.0 #配置以太网接口地址DCVG-B_config_f0/0#no shutdownDCVG-B_config_f0/0#exitpots #配置连接电话机的拨号对DCVG-B_config#dial-peer1voice1701 #配置本地话机号码DCVG-B_config_dialpeer_1#destination-pattern1/0 #配置话机所连的接口DCVG-B_config_dialpeer_1#portDCVG-B_config_dialpeer_1#exit2voip #配置连接IP网络的拨号对voiceDCVG-B_config#dial-peerDCVG-B_config_dialpeer_2#destination-pattern 260. #注意对端的号码用通配符表示DCVG-B_config_dialpeer_2#session target ipv4: 10.1.1.1 #配置对端的IP地址DCVG-B_config_dialpeer_2#exitDCVG-B_config#exitte #保存DCVG-B#wri第三步：查看命令：DCVG-A#show voip dial-peer allINDEX TYPE STATUS DEST-PATTERN SESS-TARGET /1 POTS up 2601 2/0_FXS2 VOIP_LOCAL up 170. IPv4->10.1.1.2:1720第四步：结果验证：使用1701的话机，拨打2601#（注意以#结束），双方能通话。

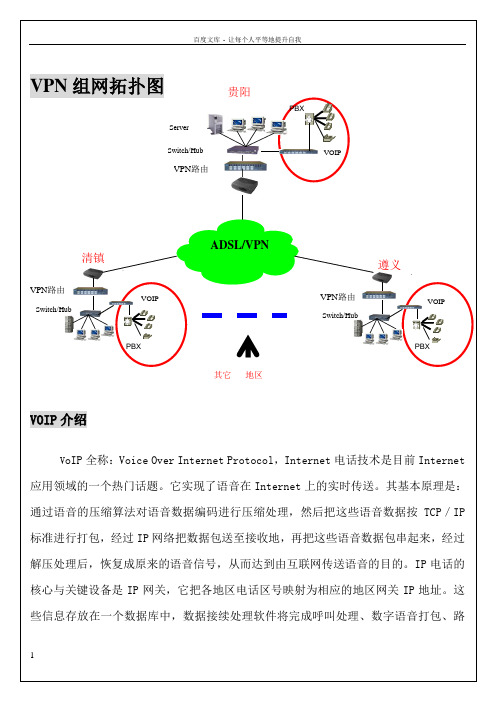

VPN组网拓扑图V O I P介绍V oIP全称：Voice Over Internet Protocol，Internet电话技术是目前Internet 应用领域的一个热门话题。

它实现了语音在Internet上的实时传送。

其基本原理是：通过语音的压缩算法对语音数据编码进行压缩处理，然后把这些语音数据按TCP／IP 标准进行打包，经过IP网络把数据包送至接收地，再把这些语音数据包串起来，经过解压处理后，恢复成原来的语音信号，从而达到由互联网传送语音的目的。

IP电话的核心与关键设备是IP网关，它把各地区电话区号映射为相应的地区网关IP地址。

这些信息存放在一个数据库中，数据接续处理软件将完成呼叫处理、数字语音打包、路清镇Switch/HubVPN路由ServerSwitch/HubVPN路由遵义ADSL/VPNSwitch/HubVPN路由其它地区贵阳PBXVOIPPBXVOIPVOIPPBX据处理和语音加密的系统。

并可使用VPN路由器和语音网关的管理功能，对线路进行管理、诊断、监控。

使用VPN方式组网，拔号方式采用PBX代码方式，在此种拨号方式下，各地分公司的交换机都有一个固定的代码，各分公司自己的分机号码可任意分配，异地分机号码字头即使相同也不会存在冲突。

这种拨号方式的优点是可容纳大量的接入点，但拨号相对麻烦，在拨对方分机号码前须加拨外地PBX代码。

举例说明如下：假设PBX交换机的分组方法为外线公网拨“8”，内部IP电话拨“9”。

总部PBX交换机代码设为“1”，分部 A PBX交换机代码设为“2”，分部 B PBX 交换机代码设为“3”分部C 分部B总部分部A路由器路由器101105110110 105 101 101 105 110110105101ADSL/VPNPBX代码：4 PBX代码：3PBX代码：1PBX代码：2。

虚拟运营商VoIP组网解决方案一、背景介绍随着互联网的高速发展和通信技术的不断创新，虚拟运营商（Virtual Network Operator，简称VNO）作为一种新型的运营商模式，逐渐崭露头角。

虚拟运营商通过租用其他主要运营商的网络基础设施，提供自己的通信服务，从而降低了运营成本，提高了市场竞争力。

VoIP（Voice over Internet Protocol）是一种基于互联网协议的语音通信技术，它将语音信号转换为数字信号，并通过互联网进行传输。

虚拟运营商可以利用VoIP技术搭建自己的通信网络，提供语音通信服务。

二、问题描述虚拟运营商VoIP组网解决方案的目标是建立一个稳定、高效的VoIP通信网络，以满足虚拟运营商的业务需求。

具体问题描述如下：1. 网络架构：设计一个合理的网络架构，包括VoIP服务器、路由器、交换机等设备的布局和连接方式。

2. 信号传输：确保语音信号在网络中的传输过程中的稳定性和实时性，降低延迟和丢包率。

3. 网络安全：采取有效的安全措施，保护VoIP通信网络免受恶意攻击和网络威胁。

4. 带宽管理：有效管理网络带宽，保证语音通话的质量和稳定性。

5. 故障恢复：设计合理的故障恢复机制，确保在网络故障时能够快速恢复通信服务。

三、解决方案为了解决上述问题，我们提出以下解决方案：1. 网络架构设计：- VoIP服务器：根据用户数量和通信负载，选择适当的服务器配置，并采用冗余设计，确保高可用性。

- 路由器和交换机：根据网络规模和拓扑结构，设计合理的路由和交换方案，确保数据传输的高效性和稳定性。

2. 信号传输优化：- 选择高质量的网络设备，如高性能路由器和交换机，以提高信号传输的稳定性和实时性。

- 配置QoS（Quality of Service）策略，优先保证VoIP通话的带宽和延迟要求，避免因其他网络流量导致通话质量下降。

- 使用合适的编解码算法和压缩技术，减小语音数据的传输开消，提高网络利用率。

如何组建融合平台的VoIP，让你工作更轻松-VoIP解决方案随着信息技术在全球范围内的迅猛发展，特别是互联网技术的普及应用，再加上全球化经济的趋势，企业市场越来越广，地域性限制也越来越小，一些国际巨头企业在全球开设工厂、设立办事处的场景早已屡见不鲜。

但全球化带来的弊端也是很明显的，即由于地域性原因，使得企业内部通信对网络的安全性、语音业务的质量要求越来越高。

一、组建VoIP的现状及面临的问题传统的PSTN电话网络虽然组建方便，但是对跨国企业、大型企业来说，每月的国际和国内长途话费一定是笔庞大的开销，而Internet本身的安全性又让企业对网络不是很放心。

不过VoIP技术的迅速发展让人们渐渐尝到了甜头，再加上和VPN技术的有效结合，通过VPN来承载IP语音数据，不仅可以提供高质量的VoIP应用，也能很好地保障语音数据的安全。

按照传统的网络架构方法，首先是需要通过路由器、交换机、防火墙（软件或硬件）来实现网络通信并保障通信的安全，然后再配备VPN网关、语音网关、交换设备等。

如果整个企业对网络业务的依赖性比较高并且安全性要求也比较高，甚至还会布置入侵检测/防御系统。

但现在市场上的网络产品质量良莠不齐、品牌各异，不同的设备之间需要通过物理、逻辑链接连接起来建成一个冗繁复杂的网络。

这样一来，不考虑一次性投资，只是维护成本也是后续开支中很大的一笔，并且对维护人员的技术要求也较高；在管理上也较为复杂，故障点多，一旦出现问题，排查起来麻烦。

如果能够将路由、交换、VPN、防火墙、IDS/IPS、VoIP等需要的功能都集成到一个设备中来，通过模块化的方式进行组合，这样不仅可以大大简化传统的复杂的网络架构，并且在后期管理维护上也可以很方便，并能节省大量的人力、物力，可以说是一种最完善、最灵活、最简单、最省钱、最方便的网络综合解决方案。

纵观现今的融合通信网络产品，在对品牌、功能结构、稳定性、性价比等进行综合考虑后，我们不难发现三星的Ubigate iBG系列产品是一个很好的选择。

实验voip通信的配置一、实验目的和要求• 理解什么是voip•掌握如何配置voip二、实验设备模拟软件：Cisco PacketTracer53_setup_no_tutorials设备：路由器2台，二层交换机2台，ip电话4台，交叉线若干三、实验内容把路由器作为voip的服务器，ip电话通过路由器获取相关的信息（包括电话号码），实现ip电话的通信。

四、实验拓扑图图1 voip拓扑图五、背景描述某高校中有教务处和财政部两个部门，教务处IP phone0，IP phone1属于同一个voice vlan，；财政部IP phone2，IP phone3属于一个voicevlan，现在需要保证教务处和财政部之间的电话能够通过网络进行通信。

六、相关知识Voip是融合通信中的一种技术，能够将语音数据通过网络进行传输，从而充分利用网络资源。

其中牵涉到同一个部门之间的voip和不同部门之间的voip。

同一个部门之间的voip只需要在一台路由器上面就行了配置，该路由器下连的ip phone 就都能够相互通信。

不同部门之间的voip牵涉到跨路由器的问题，这就需要在各个语言服务的路由器上面登记到其它ip phone的路由信息。

七、实验步骤步骤1．画出实验拓扑结构图。

步骤2. 按实验拓扑图连接设备。

Ip phone 只能够动态获取ip地址等相关信息步骤3．对路由器Router1进行基本配置（ip地址的配置以及dhcp的配置）Router(config-if) interface FastEthernet0/0Router(config-if) ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if) interface FastEthernet0/1Router(config-if) ip address 192.168.20.254 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip dhcp pool voip1Router(dhcp-config)#network 192.168.20.0 255.255.255.0Router(dhcp-config)default-router 192.168.20.254Router(dhcp-config)option 150 ip 192.168.20.254 //这是为后面的cnf文件的创建做准备，在dhcp的配置过程中不用加该命令终端设别也能够获取ip地址等信息步骤4．对路由器Router2进行基本配置Router(config-if) interface FastEthernet0/0Router(config-if) ip address 192.168.10.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if) interface FastEthernet0/1Router(config-if) ip address 192.168.30.254 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip dhcp pool voip2Router(dhcp-config)#network 192.168.30.0 255.255.255.0Router(dhcp-config)default-router 192.168.30.254Router(dhcp-config)option 150 ip 192.168.30.254步骤5．在路由器Router1上配置同部门voipRouter(config)#telephony-serviceRouter(config-telephony)#max-ephones 10Router(config-telephony)#max-dn 10Router(config-telephony)#ip source-address 192.168.20.254 port 2000Router(config-telephony)#create cnf-filesRouter(config)#ephone-dn 1Router(config-ephone-dn)#number 1001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 1002Router(config)#ephone 1Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0001.97C6.E981Router(config-ephone)#button 1:1Router(config)#ephone 2Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0002.1641.6037Router(config-ephone)#button 1:2步骤6．在路由器Router2上配置同部门voipRouter(config)#telephony-service //开题电话服务Router(config-telephony)#max-ephones 10 //规定连接电话数目的极限Router(config-telephony)#max-dn 10Router(config-telephony)#ip source-address 192.168.30.254 port 2000//电话服务的应用端口Router(config-telephony)#create cnf-files //从cnf文件中获取电话号码等信息Router(config)#ephone-dn 1Router(config-ephone-dn)#number 2001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 2002Router(config)#ephone 1Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0005.5e8a.0359 //电话和mac地址进行绑定Router(config-ephone)#button 1:1Router(config)#ephone 2Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0002.4a9b.5123Router(config-ephone)#button 1:2步骤7．测试同一个部门之间的voip通信图2 Ip phone0获取的号码图3 Ip phone1获取的号码图4 ip phone0拨号ip phone1图5 ip phone1显示ip phone0的信息步骤8．路由协议的配置以及不同部门voip的实现在Router1和Router2上面分别配置rip协议（步骤略）在Router1上面通告财政部的电话信息：Router(config)#dial-peer voice 1 voipRouter(config-dial-peer)#destination-pattern 200.Router(config-dial-peer)#session target ipv4:192.168.30.254在Router2上面通告教务处的电话信息：Router(config)#dial-peer voice 1 voipRouter(config-dial-peer)#destination-pattern 100.Router(config-dial-peer)#session target ipv4:192.168.20.254步骤9．不同部门之间voip的测试，用ip phone0拨打ip phone 2的号码图6 ip phone0显示的结果图7 ip phone2显示的结果八、补充说明在二层交换机上面必须将连接物理电话的端口设置为voice vlan才能够进行通信。

虚拟运营商VoIP组网解决方案一、背景介绍随着互联网的快速发展，虚拟运营商（Virtual Network Operator，简称VNO）作为一种新型的电信运营商模式，逐渐在全球范围内兴起。

VNO通过租用其他电信运营商的基础设施和网络资源，提供电话、短信和数据服务，以满足用户的通信需求。

VoIP（Voice over Internet Protocol）则是一种将语音信号转换为数字信号，并通过互联网进行传输的通信技术。

为了提高虚拟运营商的运营效率和用户体验，我们需要设计一种VoIP组网解决方案。

二、问题描述在虚拟运营商VoIP组网解决方案中，我们需要解决以下几个问题：1. 网络架构设计：设计一个合理的网络架构，以支持虚拟运营商的VoIP业务。

该架构应具备高可靠性、高可扩展性和高安全性。

2. 基础设施建设：确定所需的基础设施，包括服务器、路由器、交换机等，并进行相应的部署和配置。

3. 通信协议选择：选择适合虚拟运营商VoIP业务的通信协议，如SIP （Session Initiation Protocol）等，并进行相应的配置。

4. 流量管理与质量保证：设计合理的流量管理机制，以确保VoIP业务的质量和稳定性。

包括带宽控制、优先级设置、拥塞控制等。

5. 安全性保障：设计安全策略，包括防火墙设置、数据加密、身份验证等，以保护虚拟运营商VoIP业务的安全。

三、解决方案为了解决上述问题，我们提出以下虚拟运营商VoIP组网解决方案：1. 网络架构设计：- 采用分布式架构：将服务器、路由器和交换机等设备分布在不同的地理位置，提高服务的可靠性和可用性。

- 采用冗余设计：通过冗余设备和链路，确保在设备故障或者链路故障时仍能提供稳定的服务。

- 采用虚拟化技术：利用虚拟化技术，将服务器资源进行有效管理和分配，提高网络的可扩展性和灵便性。

2. 基础设施建设：- 选择高性能的服务器：选择具备高性能的服务器，以支持大量的VoIP业务流量和用户连接。

了解三种流行的VoIP部署模型和用例场景向移动员工转变已经大大改变了V oIP的部署方式。

了解三种流行的V oIP部署模型和用例场景，以及为什么V oIP在更大的统一通信策略中只是一个组件。

电话可能是当今大多数办公室使用的最古老的技术。

许多企业组织依靠通用电话功能作为其主要通信形式。

但是，由于有如此众多的通信方法，一些业务领导者质疑是否需要升级和维护其V oIP平台作为关键任务业务组件。

对于处于研究现代企业级电话平台需求早期阶段的组织来说，这是一个很好的起点。

我们首先来看一下IP语音（V oIP）是什么以及它是如何演变的。

商务电话向V oIP的演变第一个商业电话系统由称为专用小交换机的本地服务器组成。

原始PBX平台使用模拟技术并使用模拟电路连接到电话公司的公共交换电话网（PSTN），例如普通老式电话服务线或模拟T1电路。

模拟PBX后来被数字技术取代。

这提供了更高质量的呼叫，使组织能够轻松添加面向业务的电话功能，例如语音邮件，电话会议和共享线路。

随着电话系统从模拟转变为数字，数据网络在企业内变得流行。

由于计算机网络使用IP，而模拟和数字PBX使用专有通信方法，这意味着企业被迫管理两个独立的物理网络-- 一个用于语音，另一个用于数据。

除了少数例外，今天大多数企业使用组合语音和数据网络来运行V oIP进行呼叫。

办公室外的连接通常使用传统的数字T1电路或更现代的会话启动协议或SIP中继，使用会话边界控制器到PSTN。

V oIP可以部署在三种架构模式之一中。

首先是内部部署模式，其中IP感知PBX服务器直接位于公司LAN上。

该模式类似于传统模拟和数字PBX系统中使用的模式。

第二种模式是现代SaaS V oIP系统，其中管理，呼叫和会话控制驻留在公共云中。

最后，一些组织正在选择混合云架构，该架构结合了内部部署和基于云的操作和管理。

企业趋向于移动优先方法。
